年产15000万支碳弧气刨碳棒项目可行性研究报告书.doc

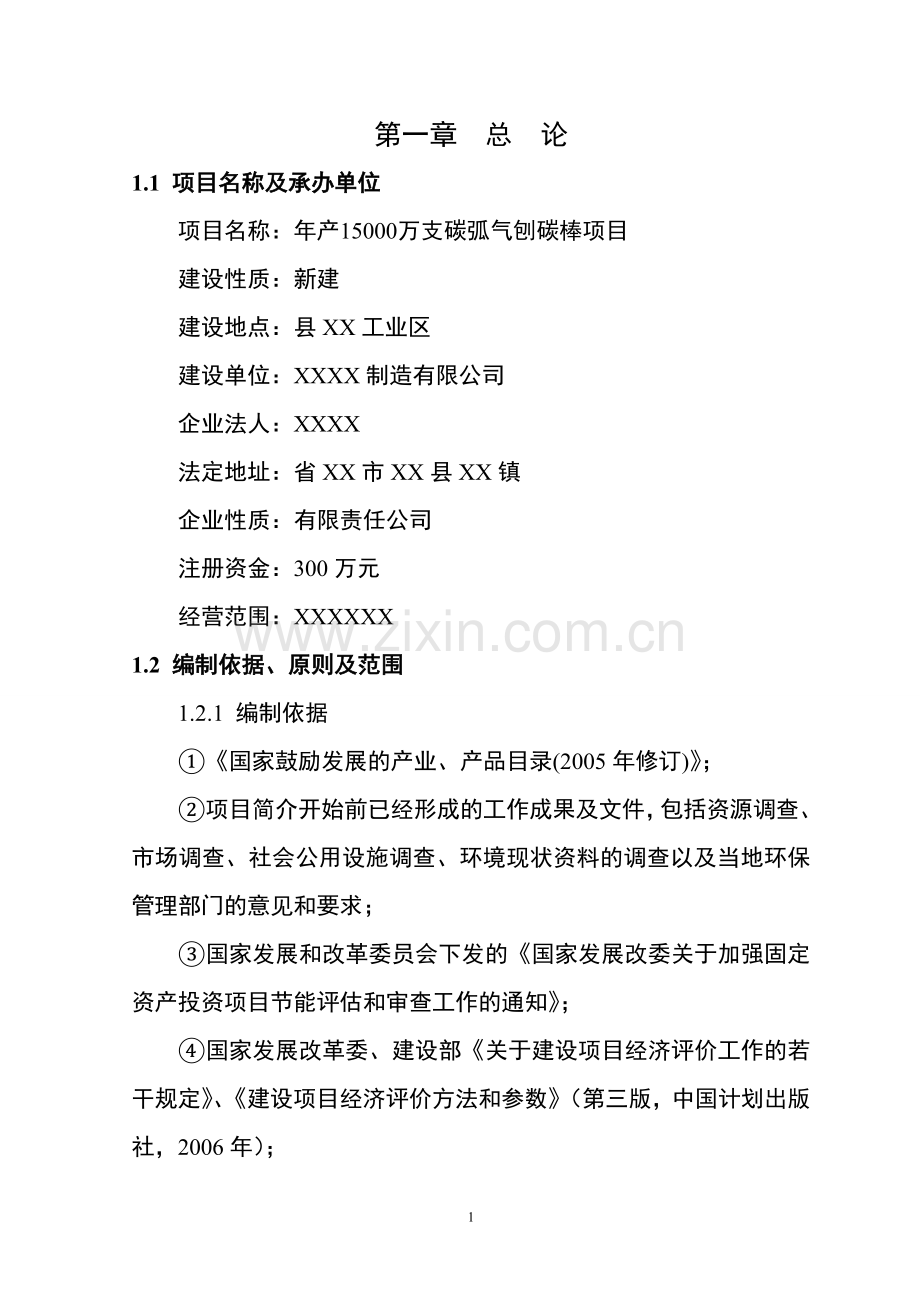

第一章 总 论
1.1 项目名称及承办单位
项目名称：年产15000万支碳弧气刨碳棒项目
建设性质：新建
建设地点：县XX工业区
建设单位：XXXX制造有限公司
企业法人：XXXX
法定地址：省XX市XX县XX镇
企业性质：有限责任公司
注册资金：300万元
经营范围：XXXXXX
1.2 编制依据、原则及范围
1.2.1 编制依据
①《国家鼓励发展的产业、产品目录(2005年修订)》；
②项目简介开始前已经形成的工作成果及文件，包括资源调查、市场调查、社会公用设施调查、环境现状资料的调查以及当地环保管理部门的意见和要求；
③国家发展和改革委员会下发的《国家发展改委关于加强固定资产投资项目节能评估和审查工作的通知》；
④国家发展改革委、建设部《关于建设项目经济评价工作的若干规定》、《建设项目经济评价方法和参数》（第三版，中国计划出版社，2006年）；

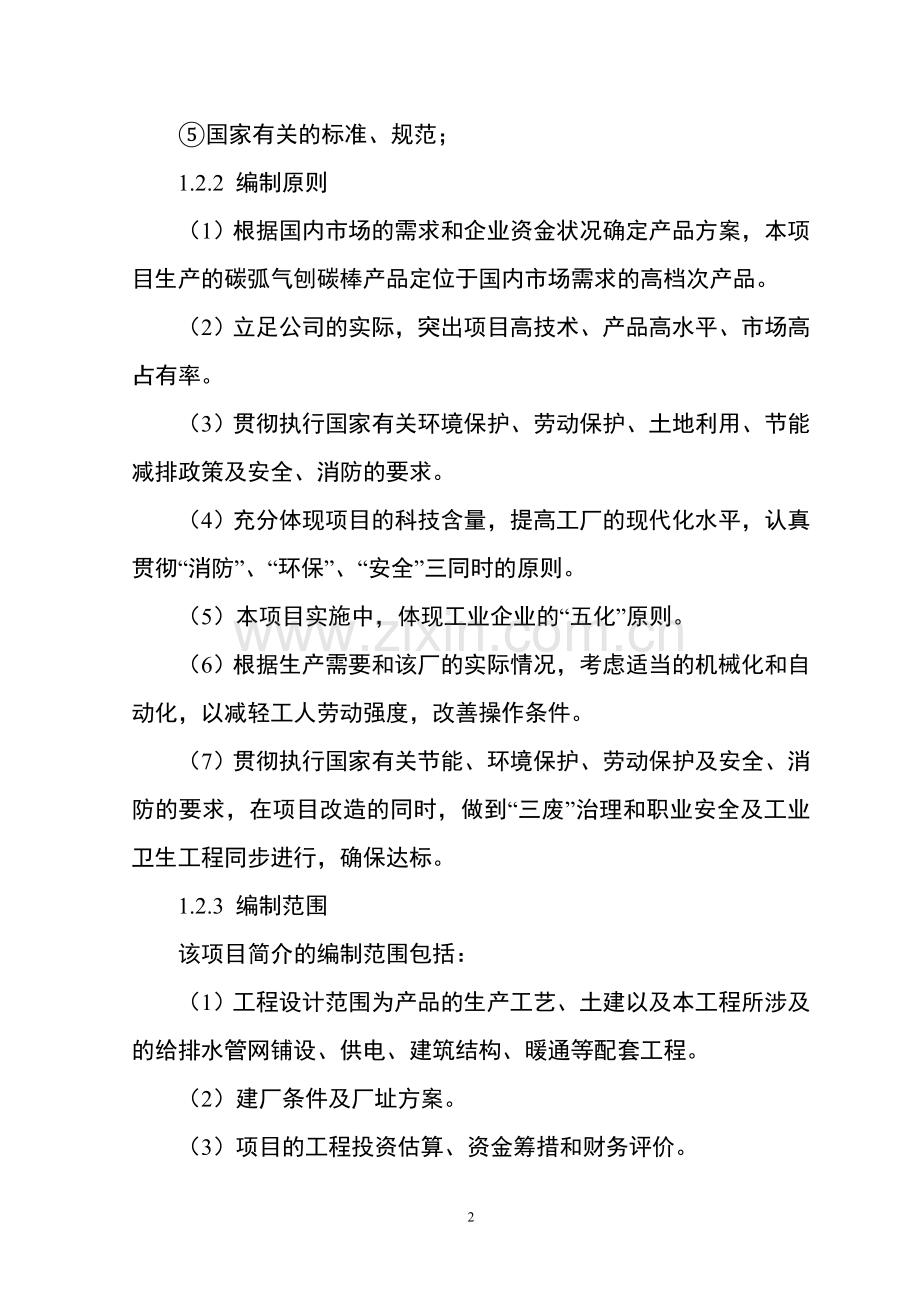

⑤国家有关的标准、规范；
1.2.2 编制原则
（1）根据国内市场的需求和企业资金状况确定产品方案，本项目生产的碳弧气刨碳棒产品定位于国内市场需求的高档次产品。
（2）立足公司的实际，突出项目高技术、产品高水平、市场高占有率。
（3）贯彻执行国家有关环境保护、劳动保护、土地利用、节能减排政策及安全、消防的要求。
（4）充分体现项目的科技含量，提高工厂的现代化水平，认真贯彻“消防”、“环保”、“安全”三同时的原则。
（5）本项目实施中，体现工业企业的“五化”原则。
（6）根据生产需要和该厂的实际情况，考虑适当的机械化和自动化，以减轻工人劳动强度，改善操作条件。
（7）贯彻执行国家有关节能、环境保护、劳动保护及安全、消防的要求，在项目改造的同时，做到“三废”治理和职业安全及工业卫生工程同步进行，确保达标。
1.2.3 编制范围
该项目简介的编制范围包括：
（1）工程设计范围为产品的生产工艺、土建以及本工程所涉及的给排水管网铺设、供电、建筑结构、暖通等配套工程。
（2）建厂条件及厂址方案。
（3）项目的工程投资估算、资金筹措和财务评价。
1.3 产品简介
碳弧气刨：
碳弧气刨是指使用石磨棒或碳棒与工件间产生的电弧将金属熔化，并用压缩空气将其吹掉，实现在金属表面上加工沟槽的方法。
碳弧气刨是使用碳棒或石墨棒作电极，与工件间产生电弧，将金属熔化，并用压缩空气将熔化金属吹除的一种表面加工沟槽的方法。在焊接生产中，主要用来刨槽、消除焊缝缺陷和背面清根。
碳棒：
碳棒为非金属制品，作为碳弧气刨切割工艺中的一种必备的焊接前的切割耗材，是由碳、石墨加上适当的粘合剂，通过挤压成形，经2200℃焙烤旋段后镀一层铜而制成，耐高温，导电性良好，不易断裂，适用于将金属切割成符合要求的形状。
1.4 建筑规模
项目建设在XX市XX县XX镇工业区，总用地70亩，建筑面积48316平方米，本项目建设内容包括车间、配电室以及综合办公楼、食堂等公用辅助工程，建筑面积48316平方米，购置设备107台套。
在生产厂区内建设动力、上下水、通讯、消防、道路、绿化等公用配套设施。
1.5 生产规模
根据考察预测和公司发展规划，本项目确定生产规模为：年产15000万支碳弧气刨碳棒项目
1.6 项目提出的背景
1.6.1生产单位简介
XXXX制造有限公司，位于XX市XX县XX镇，是一家主要经营碳棒、石墨制品，氧弧熔断棒、气刨钳等的公司，XXXX制造有限公司本着“以人为本，科学发展”的经营理念，广招人才。目前公司组成了一支既有文化素质又有实践经验的职工队伍。优越的地理位置，和谐的人文环境，为XXXX制造有限公司的发展壮大提供了有利的条件。
随着公司业务范围不断扩展，公司坚持以诚信为本，以质量为生命，以市场为导向，以科技为依托，效益不断提高，公司充满活力，呈现迅猛发展的势头。
1.6.2 项目实施背景
碳棒使用温度高、易导电、有良好的化学稳定性。现已广泛应用于国防、机械、冶金、化工、铸造、有色合金、轻化等领域,尤其是黑碳棒，也被用作陶瓷、半导体、医学、环保、实验室分析等领域，成为当今应用最广泛的非金属材料。切割钢铁时，不需要像氧一乙炔焰切割那样使用易燃、易爆气体，成本低，操作使用安全。可以用电弧切割的方法加工多种不能用气割加工的金属，如铸铁、不锈钢、铜、铝等，效率高，且均能得到较为理想的效果。
产品用途广泛，市场前景广阔。

1.7 项目投资规模及建设工期
项目投资：项目总投资11600万元，分为三期投资，一期投资5600万元，二期投资3000万元，三期投资3000万元。其中建设投资为9480万元，流动资金为1000万元，建设期利息为1120万元。
资金筹措：企业自筹4600万元，银行贷款7000万元。
根据本工程建设内容及使用要求，项目建设总工期为22个月，分三期投资，一期投资：2010年3月-2010年12月，二期投资：2011年1月-2011年6月，三期投资：2011年7月-2011年12月。
1.8 研究结论
（1）该项目符合国家产业政策鼓励类产业。项目投产后，主要供应国内市场需求，市场前景广阔。
（2）该工程拟采用的工艺技术和设备先进成熟可靠，拟选厂商能为该项目提供成套设备和生产技术，能够保证项目的先进性和可靠性。
（3）该工程采用国内先进生产工艺，设备选型注重节能降耗。
（4）依靠先进的工艺技术，对三废进行高技术处理，从根本上解决环境污染问题。年平均投资利润率35.96%，税后投资回收期5.32年（包括建设期），投资回收期较短，静、动态效益指标都比较好。
本项目投产后经济效益明显，同时环境效益和社会效益巨大，在技术上和经济上都是可行的。
1.9 主要经济技术指标

项目主要经济技术指标表
序号
指标名称
单位
数量
备注
1
生产能力

碳弧气刨碳棒
万支
15000

2
人员总数
人
300

3
主要经济指标

占地面积
㎡
46666
折合70亩

建筑面积
㎡
48316

容积率

1.04

绿化率
%
16.07

建筑系数
%
63.04

投资强度
万元/公顷
2271.46

4
设备数量
台（套）
107
主要设备
5
主要能源消耗

水
吨/年
10000

电
万kWh/年
178.2

煤
吨/年
1900

6
总投资
万元
11600

6.1
建设投资
万元
9480

6.2
建设期利息
万元
1120

6.3
铺底流动资金
万元
1000

7
年销售收入
万元/年
15000
正常生产年均值
8
年总成本费用

10204.21
正常生产年均值
9
年营业税金及附加
万元
663
正常生产年均值
10
年利润总额
万元
4132.79
正常生产年均值
11
所得税
万元
1033.20
正常生产年均值
12
主要评价指标

投资利润率
%
33.89

总成本利润率
%
38.85

13
项目投资税后

全部投资内部收益率
%
22.01

全部投资回收期
年
5.49
含建设期
14
全部投资净现值（Ic=12%）
万元
5285.30

15
盈亏平衡点
%
23.40

第二章 项目提出的依据及必要性
2.1项目建设符合国家产业政策
碳弧气刨碳棒在我国乃至国外工业飞速发展中用途广泛，不可缺少。由于它具有效率高、噪声小等特点，从而减轻了劳动强度。易实现机械化，比风铲可提高生产率十倍。 具有快捷、准确、经济等优点。使用碳弧气刨碳棒减少了产品的报废，节约了材料，缩短了工期，提高了效益，深受各大企业的好评。
十一五期间，我国机械行业处于良性发展期，装备制造业长期增长，动力强劲，机械工业增长速度加快，机械行业市场前景看好。机械行业中对焊接技术不断提出新的要求，焊接事业不断发展，上述产业对碳弧气刨碳棒的需求量大幅增长，为公司提供了广阔的发展空间和难得机遇。
最近出台的《中国十大产业振兴规划》，这十个产业包括，汽车、钢铁、纺织、装备制造、船舶、电子信息、轻工、石化、有色金属和物流。这些行业涉及领域广、关联度高、吸纳就业人数多，消费拉动大。有的还是国民经济战略性、基础性和先导性的支柱产业，应对国际金融危机强。国家把十个产业列入国家支持和扶持产业。
碳弧气刨碳棒虽然属于非金属矿物制品，但是应用于钢铁行业，
随着机械行业中对焊接技术不断提出新的要求，焊接事业不断发展，碳弧气刨碳棒产业优势逐步显现。
碳弧气刨碳棒广泛用于造船工业、锅炉压力容器制造、铸造、公路桥梁建设、钢铁行业、大型钢结构、输油管道、蓄电池生产、机车制造等领域。
项目生产产品主要用于焊前开“U”形加工槽、焊接前打坡口、剥棱、倒角、切割、打孔，铲除旧焊缝，修补焊接裂缝、清除和修理铸件、削除金属的硬表层以及用于金属的粗加工工序。
生产产品用于各种金属的清理、熔割和穿孔，对不锈钢、碳钢锰钢、铬钢合金灰口铸钢、球墨铸铁、铁、铝、镁和铝合金等熔割和穿孔堪称一绝。
2.2 项目建设的必要性
（1）行业整体发展的需要
从外部环境看，我国加入WTO后，国内市场与国际市场逐步接轨，同类产品在发达国家和地区的价格都比我国高出数倍，我国具有明显的价格优势。
在国际市场，我国机械产品出口“十五”期间突飞猛进，在“十一五”期间，呈现更大的增长态势。焊接技术的发展促进提高产品技术档次，带动行业增长方式的转变。
从产业自身看，碳弧气刨碳棒技术已经发育成熟，产品逐步换代、技术日益提升、竞争日趋激烈，进入了新的调整转换期，无论是从内部还是从整体上都即将实现一个大的跃升和嬗变，急需进一步整合资源，重新划定利益分配机制，建立一个更新、更科学的竞争平台。
（2）经济环境迎来新的发展机遇
当前，随着我国经济的迅猛发展，机械行业在未来10年将进入历史上的全盛期。据国家有关部门预测，装备制造业长期增长，动力强劲，机械工业增长速度加快，机械行业市场前景看好。机械行业中对焊接技术不断提出新的要求，焊接事业不断发展，上述产业对碳弧气刨碳棒的需求量大幅增长，为公司提供了广阔的发展空间和难得机遇。
（3）项目所在地区经济发展的需要
近年来，XXXX工业区发展迅猛，成为发展当地经济的支柱产业，这些企业对促进当地经济发展，吸纳农民工就业，建设社会主义新农村都起到重要作用。XX日报7月16日以“XX县域经济发展渐入佳境”为题报导：新一届XX县委、县政府以“创新实干、跨越发展”为开展工作的出发点和着力点，深入实施“工业立县、畜牧富民”两大主体战略，将工业收入列入XX县新的经济增长点。该公司新上年产15000万支碳弧气刨碳棒项目，可以增加碳弧气刨碳棒品种，扩大生产规模，提高项目所在地区竞争能力，壮大地区经济发展。
（4）企业提高竞争实力的需要。
机械行业的发展对碳弧气刨碳棒的需求量大幅增长，为公司提供了广阔的发展空间和难得机遇，公司扩大生产规模，满足市场需求，谋求企业更大发展。
综上所述，项目的建设符合国家产业政策和XX市的有关规定，项目的建设是必要的。

第三章 市场预测及规模
3.1市场预测
碳弧气刨碳棒广泛用于造船工业、锅炉压力容器制造、铸造、公路桥梁建设、钢铁行业、大型钢结构、输油管道、蓄电池生产、机车制造等领域。
“十一五”期间，我国金属铸造、造船、压力容器等行业建设规模巨大，相应配套产品市场需求容量很大。
3.2 公司发展战略
中国加入WTO后，全球经济一体化趋势明朗化，我国十大振兴产业政策的出台，相关行业巨大的市场需求已经显现，现产品市场供应不足。
3.3 建设规模
项目规划总用地70亩，建筑面积48316平方米，设计生产能力年产15000万支碳弧气刨碳棒项目。

第四章 建厂条件及厂址选择
4.1 建厂条件
项目位于XX县，XX县地处XX东南部，与XX县、XX市、XX县、XX毗邻，境内交通便利，XX国道、XX高速公路贯穿全境，公路网四通八达。
XX县境内地形平坦，海拔高程在20米左右，西南高，东北低，略呈倾斜状，地面坡降约为万分之一，土壤为轻亚粘土、亚粘土为主，局部夹粉细砂层，适合于各种农作特生长，树木以温带阔叶林为主。该区域地下水从上到下分为浅层淡水、咸水、深层淡水三种，浅层淡水较浅，呈零星分布，主要赋存在第四层全新统地层的精细砂、亚沙土的孔隙，粘土的裂隙中，为西南—东北方向，其主要补给来源是大气降水，地表水及灌溉回归水。浅层淡水底板埋深10—20米，单位涌水量一般大于2.5m3/h.m，浅层淡水占全县总面积的60%。深层淡水主要贮存在咸水层以下，水温高、水质好、单井出水量大、底层赋水量好，是全县地下水的主要开采对象。
XX县属温带大陆性半温润季风气候区，干燥度在1.23—1.58之间，四季分明，冬夏长、春秋短，春季干燥多风，夏季炎热多雨，秋季气候凉爽，冬季干冷少雪，年平均气温12.7℃，野生植物主要有狗尾草、苋菜、车前子、苦菜等。该区域土壤肥沃，主要种植蔬菜、果树、小麦、棉花、玉米等。
XX县共辖6个乡镇238个行政村，人口21万总面积445平方公里，耕地45万亩，是典型的平原农业县。地理位置优越，自然资源丰富，可得开发建设之益；背靠京津，地处渤海湾开发前沿，可取内外开放之利。XX县辖3个镇、3个乡：XX镇、XX镇、周窝镇、豆村乡、北代乡、孙庄乡。
近年来，按照“区城布局、规模经营、龙头带动”的发展思路，建成了粮食、辣椒、蔬菜、食品、养殖五大生产基地。特色产业发展迅速，先后被国家和XX省命名为“辣椒生产基地县”、“10万亩速生丰产林基地县”、“无公害蔬菜生产基地县”。工业生产稳步发展，建起了XX立年、XX369两个企业集团，形成了以精细化工、风味食品、卫生洁具、西洋乐器、电线电缆、仪器仪表、硬木家具、农机配件八大主导产业为支柱的工业体系，是XX省“万吨化工染料基地县”、“小食品生产基地县”。
4.2 厂址方案
该项目拟建地址位于XX市东北部XX县XX镇工业区，项目用地地势平坦，交通便利。

第五章 项目建设方案
5.1 土建方案
5.1.1 总平面布置
（1）总平面布置原则
1、依据国家有关工业厂房设计规范标准及区域规划要求，以及用地条件及内部功能，合理安排布置建设内容和功能分区。
2、充分考虑办公区、生活区以及生产区的分区布置与相互关系，避免各种流线交叉混杂，线路清晰明确、联系紧密。
3、注意不同功能区的出入口位置，及其与道路及周围环境的关系，合理布置道路交通网络与运输流线。
4、合理布置各建筑物的平面及竖向关系，使其有良好的通风及消防安全保障。
5、绿地景观与建筑功能和交通结构相结合，形成环境优美、绿色生态的工业厂区环境。
6、在三维空间上组织各种功能区及建筑单体，形成高雅、有机、合理、独具特色的空间序列。
（2）总平面布置综述
项目总用地面积为70亩，总建筑面积48316平方米。交通便利，地势基本平坦，场地呈矩形，地面无附属物，周围产业氛围良好。
1、物流、人流组织
厂区合理设置出入口，方便货物以及人员的出入和流动。
2、道路设计
本项目道路设计考虑到大型货运及消防车辆的运输和消防需要，采用汽—15级道路，路面用水泥砼，主干道宽10m，次要道路宽8m。
3、绿化布置
厂区绿化以普通绿化与重点绿化相结合，沿厂区主入口的主要道路进行重点绿化，种植有观赏价值的乔、灌木与草皮结合，布置旗杆、铭牌，并与建筑进行充分搭配考虑。其它可绿化部分遍植草皮，并适当点缀冬青灌木，以创造出一个美丽、怡人的厂区环境。
用地内各种管线整体考虑，采用地下敷设的方式，使环境更加纯净、优美。
（3）竖向设计
厂区内地形较为平缓。场地设计时，需根据地质勘察报告、基础深度和处理方式，进行场地坡度和土方量计算。场地排水采用平坡式排水方式，预计厂区内填挖土方量基本平衡。
（4）总平面布置经济技术指标
总图主要经济技术指标表
指 标
单 位
数 量
备 注
总用地面积
m2
46666
折70亩
建筑面积
m2
48316

绿化面积
m2
7500

绿化率

16.07%

容积率

1.04

办公生活设施占地面积
m2
2856

办公生活设施占地比例
%
6.8

5.1.2工程设计方案
（1）建设内容
各单项工程详细指标见下表：
序号
建（构）筑名称
数量
总占地面积(m2)
层数
建筑面积
(m2)
结构
备注
1
生产车间
3
9600
1
19200
轻钢
高8.5米
2
处理车间
1
3200
1
6400
轻钢
高8.5米
3
包装车间
1
3200
1
6400
轻钢
高8.5米
4
材料库
2
6800
1
6800
轻钢

5
成品库
1
3400
1
3400
轻钢

6
餐厅
1
1370
1
1370
轻钢

7
办公综合楼
1
1450
3
4350
砖混

8
配电室
1
360
1
360
砖混

9
门房
1
36
1
36

10
焙烧窑、水池等

850

11
绿化工程

7500

12
硬化工程

8900

合计

46666

48316

（2）建筑设计
本项目主要建筑的建筑等级为二或三级，耐久年限为50年，耐火等级为二级。
功能设计依据生产工艺与生产办公需求进行设计。
1、立面设计
建筑立面均采用现代工业建筑风格，充分体现当代高新技术的时代精神和特色。在投资增加不大的情况下，力争通过新颖别致的整体造型手法和统一细部符号语言来显示项目整体建筑风格，形成特色鲜明的立面主题。力争外立面简洁美观。
2、建筑构造
主要生产车间采用轻钢结构，墙体采用双层彩色压型夹心钢板，中间夹阻燃超细玻璃棉保温材料。屋面采用双层彩色屋面板，中间夹阻燃超细玻璃棉保温材料。整体造型力求简洁明快，墙体色彩采用浅色调，且考虑与四周环境相协调，屋面采用天蓝色调，体现现代化工厂的特色。
（3）结构设计
1、国家现行规范
《办公建筑设计规范》JGJ67-89（12-23）
《建筑设计防火规范》GBJ16-87（2001年版）
《建筑内部装修设计防火规范》GB50222-95
《建筑结构设计统一标准》GBJ68-84
《建筑结构荷载规范》GBJ50009-2001
《混凝土结构设计规范》GBJ50010-2002
《砌体结构设计规范》GBJ50003-2001
《建筑抗震设计规范》GBJ50011-2001
《建筑地基基础设计规范》GBJ50007-2002
2、基本风压0.3KN/M2，地面粗糙度为c。
3、依据中国地震局制定，由国家质量技术监督局发布的《中国地震动参数区划图》（GB18306-2001），本项目抗震地震动峰值加速度按0.10g设防。
上部结构：本项目由多栋单体建筑组成，其中车间、库房采用轻钢结构，办公楼、食堂、宿舍楼采用框架结构，门卫、配电室、车库等配套建筑采用砖混结构。
基础选型：本工程砖混结构建筑采用墙下条形基础；钢结构、框架结构采用钢筋混凝土独立基础。
5.2 生产方案
根据市场调研，结合国内市场需求和本公司实际具体情况，确定本项目为年产15000万支碳弧气刨碳棒项目。
5.2.1 生产路线
（1）优化选材，达到产品所需的品质要求，进一步提高产品的内在质量。
（2）提高原材料的综合利用效率、降低消耗。
（3）采用改进工艺装备，促进产品结构升级和产品质量升级。
（4）加强新产品方面的研究开发。
5.2.2产品方案和标准
（1）产品方案
1、碳棒种类规格
碳弧气刨碳棒可根据客户指定规格制作。
品种主要有普通碳棒和特种碳棒。普通碳棒规格分为圆形碳棒和矩形碳棒； 特种碳棒主要有管状碳棒、多角形碳棒、自动碳弧气刨用碳棒、交流电碳弧气刨用碳棒等品种。
2、碳弧气刨用碳棒工作原理
碳弧气割是利用碳极电弧的高温，把金属的局部加热到熔化状态，同时用压缩空气的气流把熔化金属吹掉，从而达到对金属进行切割的一种加工方法。目前，这种切割金属的方法在金属结构制造部门得到广泛应用。
碳弧气割过程中，压缩空气的主要作用是把碳极电弧高温加热而熔化的金属吹掉，还可以对碳棒电极起冷却作用，这样可以相应地减少碳棒的烧损。但是，压缩空气的流量过大时，将会使被熔化的金属温度降低，而不利于对所要切割的金属进行加工。
（2）产品执行标准
产品执行标准：
中华人民共和国机械行业标准JB/T8154-2006《碳弧气刨碳棒》；
中华人民共和国机械行业标准JB/T8679-1998《碳弧气刨碳棒物理及使用性能试验方式》。
各项技术指标符合行业标准JB/T8154-2006《碳弧气刨碳棒》中第4条技术要求。
5.2.3 工艺流程说明
该产品石墨为原材料，和粘结剂混合；采用热挤压成型工艺，经高温焙烧处理而成。
5.2.4 工艺流程
石墨→挤压成型→焙烧→处理→包装
5.3 设备方案
根据项目需求，引进先进、经济、耐用的生产设备，详见主要生产设备表：
生产设备一览表
序号
设备名称
单位
数量
备注
1
炭棒挤压机
台
9

2
炭棒捏合机
台
9

3
万能铣床
台
6

4
精密数控车床
台
18

5
辅助及电气设备
台
25

6
煤气发生炉
台
1

7
隧道窑设备
台
3

8
机修设备
台
9

8
焊机
台
15

9
质检设备
台
3

10
运输车辆
台
5

11
自动包装打捆机
台
2

12
叉车
台
2

13
起重机
台
2

合计

台
107

5.4 原材料、动力及运输
5.4.1 原材料供应
该项目主要原料为石墨和粘接剂等，市场供应十分充足，且都是送货上门，可满足项目正常生产的需要。
具有可靠的原料供应渠道和长期固定的原料客户，一些辅助材料在本地市场采购也可解决，原辅材料供应有保证。
5.4.2动力供应
（1）项目采暖所需热力由自备地源热泵水井提供，供给各用热单位，热水由电炉解决，生产用热由焙烧窑解决。
（2）本项目给水拟接XX县工业区市政给水管网。本项目用水量约为10000吨/年，市政给水管网完全可以满足本项目厂区用水的需要。
（3）XX县2000年以来改造10KV线路229KM，新架了35KV线路29KM，新建了容量为63000KVA的小范、孙庄、XX县工业区110KV变电站。电力供给充裕，可满足项目需求。本项目电源由XX县工业区变电站提供，项目用电接基地东部110KV变电站，该站供电可靠性较高，能够满足生产、生活和消防用电需求。
5.4.3 运输
本项目原料主要来源市场，原料供给充分，市场采购均能满足。原料及成品运输，可根据供货情况采用公路运输或铁路运输。厂内运输主要是满足生产需要，叉车可满足生产需要。
5.5 给排水工程
5.5.1设计依据
1、《生活饮用水卫生标准》GB5749-85
2、《建筑给排水设计规范》GB50015-2003
3、《室外给水设计规范》GBJ13-86
4、其它专业所提条件
5.5.2设计范围
本设计负责总图所示界区内的建筑室内外给水、生活污水排水、雨水排水设计。
5.5.3设计方案
（1）给水
根据规范规定，界区各类建筑的用水量标准估算，本项目给水拟接XX县工业区市政给水管网。本项目用水量约为10000吨/年，市政给水管网完全可以满足本项目厂区用水的需要。
（2）排水
本厂区排水按清、污分流制设计，主要分以下几个系统：
1、生活污水系统
本系统用于排放生活、办公等废水，靠重力流入生活化粪池处理后，由厂内排水管网排出厂外。
2、生产清洁废水系统
本系统用于排放各种生产装置、辅助装置及公用工程设施排放的废水，其中包括冷却水系统排污水、设备清洗水等废水。在工程设计中，将生产废水排放到厂内污水处理池，经过处理后排水管网中，然后与处理过的生活污水一起排出厂外，接入市政污水管网。
3、雨水系统
根据清污分流的原则，雨水单独排放。设计重现期为一年，持续5min的暴雨强度为3.43l/s.100m2。雨水经厂内雨水管网汇入地下消防水池，作为消防用水及平时浇洒道路和绿化用水，多余雨水经溢流口排出厂外，接入市政雨水管网。
5.6 暖通
5.6.1设计依据
《采暖通风与空气调节设计规范》 GBJ19－87（2001年）
各专业所提条件
5.6.2设计范围
本设计负责总图所示界区内所有建筑的采暖、通风设计。
5.6.3设计方案
本项目热源由地热水井，沿道路建设分别铺设供热管道，完全满足本项目需要。
5.7 供配电工程
5.7.1供电电源
本工程厂区供电由XX县工业区提供，采用架空线引入厂区。本项目设备总装机容量为225kW，计算有功功率168.75kW，无功功率43kvar，视在功率153kVA。采用一台450 kVA的变压器和一台100 kVA的变压器，450 kVA的变压器主要用于生产，100 kVA的变压器主要用于照明，年用电量178.2万kWh。
5.7.2 主要设备选择
从负荷性质、负荷大小，投资、管理诸因素考虑，高压开关柜采用成套的固定柜；低压开关柜均选用GCK型；新建变配电室1座，选用1台S11—600kVA节能变压器和1台S11—150kVA节能变压器，负荷率为80%。配套高压进线柜、计量柜、馈电柜、低压配电屏、无功功率自动补偿屏，经补偿后功率因数可达到0.96以上。
5.7.3 功率因数补偿方式
在变压器的低压侧设置电力电容器集中补偿，补偿后的功率因数10KV高压侧在0.85以上。
5.7.4 照明设计
生产车间照度一般为100Lx，特殊场所为150Lx，灯具采用防爆防尘型。室外照明采用6米灯杆，电缆埋地敷设。
5.7.5 电话系统
本工程所有电话均采用直线电话，电话电缆引自电信局市话网电缆，在办公楼设电话交接间，至各单位的电话电缆均由此交接间引出。
5.7.6 建筑物的防雷与接地系统
当地年雷暴日22.5d/a，厂房及各辅助建筑均按三类防雷建筑设防，厂房利用屋面压型钢板作接闪器；钢柱（或柱内钢筋）作引下线，下端与桩基构成电气连接，地圈梁内钢筋作水平接地体，桩内钢筋作接地极。防雷接地装置与设备接地装置共用。
各建筑物低压配电系统的接地型式为TN-S（建筑物内附变配电所时）和TN-C-S系统，各建筑物均应设总等电位接地。接地电阻≤1Ω。

第六章 节能评估
6.1 合理用能标准及节能设计规范
6.1.1相关法律法规和规划
1、《中华人民共和国节约能源法》；
2、《中华人民共和国可再生能源法》；
3、《中华人民共和国电力法》；
4、《中华人民共和国建筑法》；
5、《重点用能单位节能管理办法》(原国家经贸委令第7号)；
6、《民用建筑节能管理规定》(建设部部长令第76号)；
7、《节能中长期专项规划》(发改环资[2004]2505号)；
8、《清洁生产审核暂行办法》(国家发展改革委、国家环保总局令第16号)；
9、《XX省人民政府关于印发节能减排综合性实施方案的通知》；
10、《XX省节约能源条例》；
11、《XX省人民政府关于加强节能工作的决定》；
6.1.2 产业政策和准入条件等
1、《国务院关于发布促进产业结构调整暂行规定的通知》(国发[2005]40号)；
2、《产业结构调整指导目录(2005年本)》(国家发改委令第40号)；
3、《中国节能技术政策大纲》(计交能[1996]905号)；
4、《国家鼓励发展的资源节约综合利用和环境保护技术》(国家发改委2005第65号)；
5、《XX省固定资产投资项目节能评估和审查暂行办法》；
6、《XX省人民政府批转节能减排统计监测及考核实施方案和办法的通知》；
6.1.3 合理用能方面的标准
1、《评价企业合理用电技术导则》（GB/T3485-1998）；
2、《评价企业合理用热技术导则》（GB/T3486-1993）；
3、《热处理节能技术导则》（GB/Z18718-2002）；
4、《设备及管道保温保冷技术通则》（GB/Tl1790-1996）；
5、《设备及管道保温保冷设计导则》（GB/T15586-1995）；
6、《设备及管道保冷效果的测试与评价》（GB/T16617-1996）；
7、《设备及管道保温效果的测试与评价》（GB/T8174-1987）；
8、《节电措施经济效益计算与评价》（GB/T13471-1992）；
6.1.4 相关标准和规范
1、《工业企业能源管理导则》(GB/T15587-1995)；
2、《用能单位能源计量器具配备和管理通则》（GB17167-2006）；
3、《建筑与小区雨水利用工程技术规范》(GB50400-2006)；
4、《工业设备及管道绝热工程设计规范》(GB50264-1997)；
5、《工业设备及管道绝热工程质量检验评定标准》(GB50185-1993)。
6.2 项目节能背景分析
节能是我国经济和社会发展的一项长远战略方针，也是当前一项极为紧迫的任务。目前，我国已成为世界第二大能源生产国和第二能源消耗国。我省由于高耗能产业比重偏大，致使能源消耗增长较快，能源自给率不断降低，对外依存度加大，单位国内生产总值综合能耗等指标高位运行。为进一步推动全社会开展节能降耗、缓解能源瓶颈制约，建设节能型社会，促进经济社会可持续发展，实现全面建设小康社会的宏伟目标，国家和省相继出台了多项节能政策、法规。其中国家《十一五节能中长期专项规划》提出，到2010年每万元GDP(1990年不变价，下同)能耗由2002年的2.68吨标准煤下降到2.25吨标准煤， 2003-2020年年均节能率为3%，主要产品（工作量）单位能耗指标：2010年总体达到或接近20世纪90年代初期的国际先进水平，其中大中型企业达到本世纪初国际先进水平；2020年达到或接近国际先进水平。《XX省人民政府关于加强节能工作的决定》也提出“十一五”期末总体节能降低20%左右，工业节能到达25%以上。
能源是发展国民经济的基础，随着改革开放的不断深入，生产飞速发展，能源供需矛盾日趋突出，目前能源紧缺已成为我国国民经济发展的一个制约因素。合理利用能源和节约能源，对于项目的建设具有十分重要的意义，合理、节约利用能源也是本项目必须遵循的一个基本原则。
为保证工程项目合理的利用和节约能源，在本项目设计中积极采用新工艺、新设备、新技术和新材料，使生产过程中的水、电的消耗得到进一步的减少，尽量降低产品的能耗。
6.3 项目能源消耗种类和数量分析
能耗种类和数量：
本项目属于非金属矿物制品业建设项目。主要消耗能源为电力和水，且用量较小。
电：生产设备用电、辅助生产设备用电、办公设备用电、照明用电；
水：生活生产、绿化、消防等用水。
本项目总能耗指标如下：
水：10000吨/年
电：178.2万kWh／年
煤：1900吨/年
以上能源消耗折合标准煤年用量为1983.30吨。
6.4 能耗指标
6.4.1 主要能源消耗数量
本项目所需能源消耗品种、数量及综合能耗见下表：
项目主要能源和耗能年需要量表

序号
能源名称
年需要量
折算系数
折标煤
(t)
备注
单位
实物
单位
系数
1
电
万kWh
178.2
万kWh
3.5
623.7

2
水
万t
1
t/万t
2.429
2.429

3
煤
t
1900
t/t
0.7143
1357.17

全部能源消耗折合标准煤年用量(t)
1983.30

6.4.2 能耗指标
《节能中长期转向规划》中提出宏观节能量指标:到2010年每万元GDP(1990年不变价，下同)能耗由2002年的2.68吨标准煤下降到2.25吨标准煤，2003-2010年年均节能率为2.2%，形成的节能能力为4亿吨标准煤。
《XX省人民政府关于加强节能工作的决定》中指出“全省”“十一五”期末万元GDP能耗下降到1.56吨标准煤，比"十五"期末降低20%左右，年均节能率4.4%。
2006年我省和XX市单位GDP能耗、单位GDP电耗、单位工业增加值能耗情况见下表：
地区
单位GDP能耗
单位GDP电耗
单位工业增加值能耗
吨标准煤/万
千瓦时/万元
吨标准煤/万元
全省
1.96
1487.63
4.41
XX
1.074
1180.23
2.28
6.4.3 项目工业总产值及工业增加值
根据项目经济评价确定本项目工业总产值为15000万元， 工业增加值[工业增加值=工业总产值-工业中间投入+应交增值税(生产法)]4898.79万元。
6.4.4 项目能耗指标的计算
能耗指标表
序号
类别
项目
单位
本项目指标
参照
指标
1
产值能耗指标
万元产值综合能耗(标煤)
t/万元
0.13
0.86
2
增加值能耗指标
万元增加值综合能耗(标煤)
t/万元
0.40
1.87
由此可见，本项目万元产值综合能耗、万元增加值综合能耗(标煤)指标远远低于参照指标。
6.5 主要节能措施
6.5.1 工艺过程中的节能
（1）该项目按照循环经济理念，做到清洁生产，节约能源。着重考虑提高各种资源使用效率，如节能降耗技术、资源的保护及回用技术等，生产效率高，能源与原辅材料消耗少，在同行业中居领先水平。
（2）在工艺设计中，采取连续、自动化生产技术，提高生产效率，尽量降低电耗，达到节约能源的目的。
（3）在设备选型上，选用高效节能型机电产品，设备除具有先进技术性能之外，其耗能设备均采取了节能措施，与国内同类设备相比，节能在20%以上。
6.5.2 节水措施
（1）所有用水器具都选用节能产品，严格控制各用水点的水压和水量，安装计量仪表，以免管网跑冒滴漏。
（2）加大雨水利用。雨水通过雨水管网收集到消防水池，用于平时浇洒道路及绿化用，节约清水用量。
（3）节电
在灯具选择中，采用节能型光源。照明要充分利用自然光并选用高效节能照明光源。采用定时供电、声控、光控、红外等智能自动控制系统，厂区照明尽量采用太阳能LED光源。
综上所述，该项目重视节约能源，设计指标达到同行业国内外先进水平。

第七章 环境保护
7.1 设计依据
《污水综合排放标准》GB8978-96
《大气污染物综合排放标准》GB16297-1992
《环境空气质量标准》GB3095-1996
《工业企业厂界噪声标准》GB12348-90
《工业企业噪声控制设计规范》GBJ87-85
7.2 建厂地点环境现状
该项目拟建地址位于XX市西北部XX县工业区，XX县地处XX东南部，与XX县、XX市、XX县、XX毗邻，境内交通便利，项目用地地势平坦，场址周围大气、土壤、植物等自然环境状况良好，无水源地、自然保护区、文物景观等环境敏感点，
