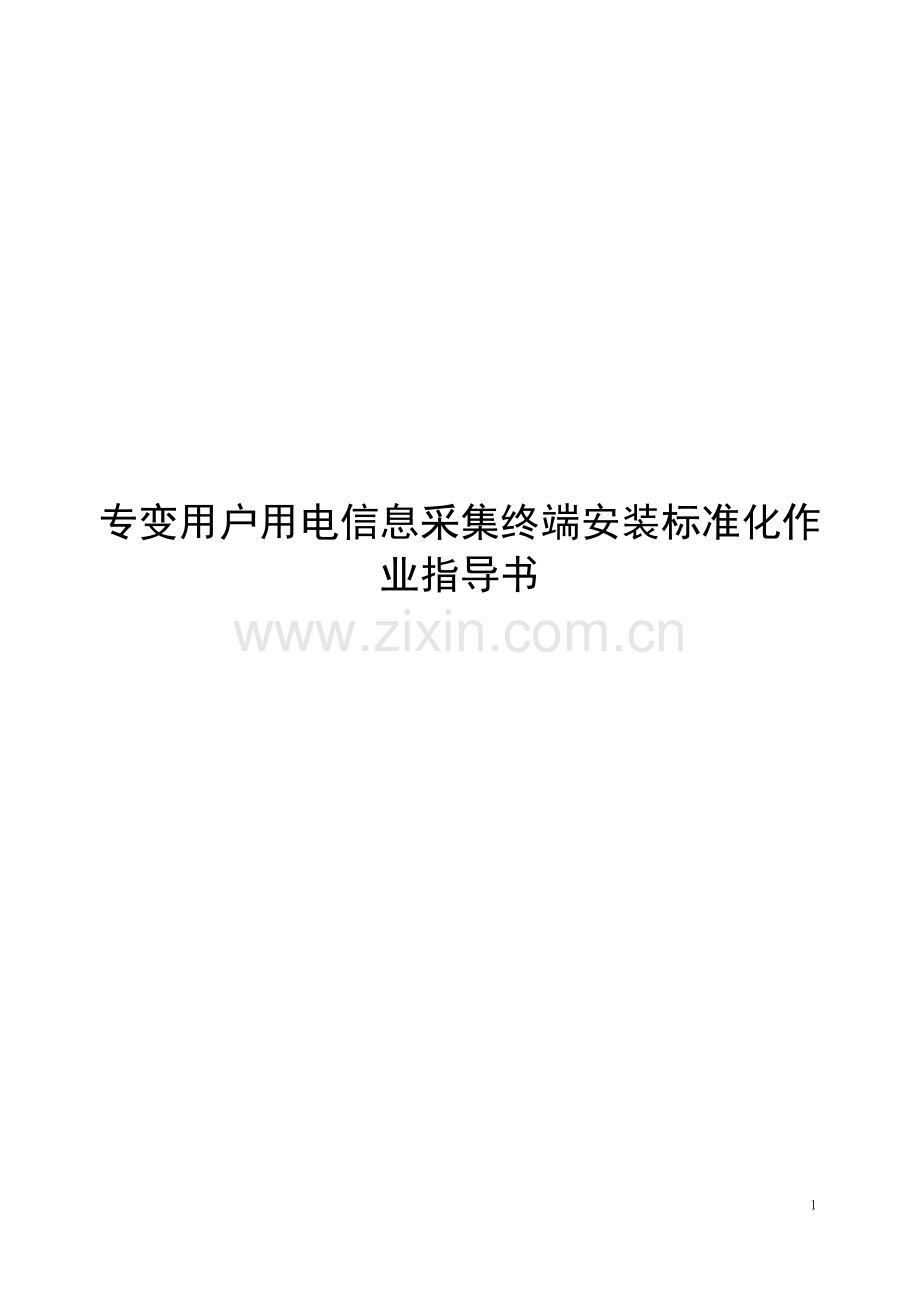

专变用户用电信息采集终端安装标准化作业指导书
专变用户用电信息采集终端安装标准化作业指导书

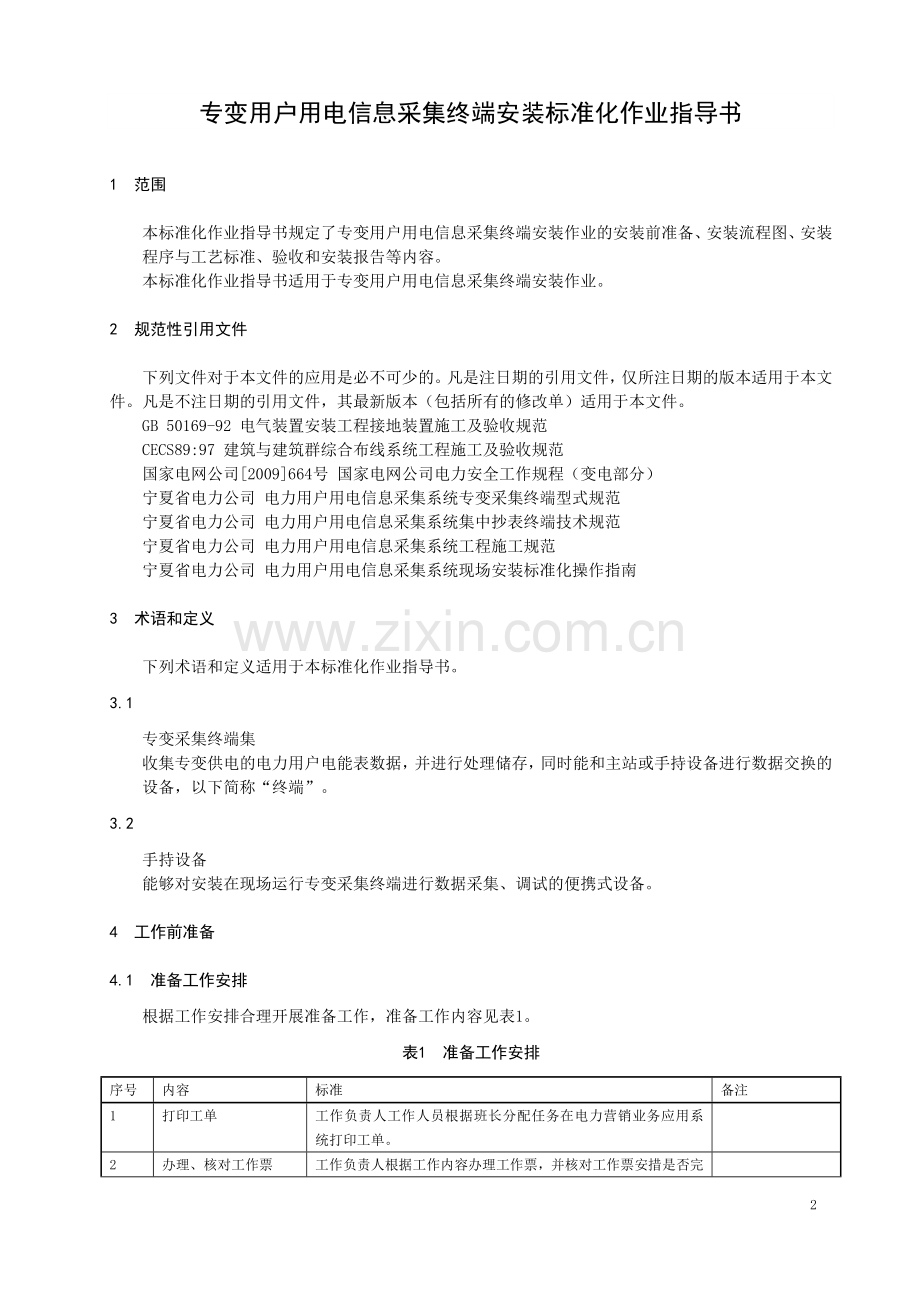

1　 范围
本标准化作业指导书规定了专变用户用电信息采集终端安装作业的安装前准备、安装流程图、安装
程序与工艺标准、验收和安装报告等内容。
本标准化作业指导书适用于专变用户用电信息采集终端安装作业。
2　 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50169-92 电气装置安装工程接地装置施工及验收规范
CECS89:97 建筑与建筑群综合布线系统工程施工及验收规范
国家电网公司[2009]664号 国家电网公司电力安全工作规程（变电部分）
宁夏省电力公司 电力用户用电信息采集系统专变采集终端型式规范
宁夏省电力公司 电力用户用电信息采集系统集中抄表终端技术规范
宁夏省电力公司 电力用户用电信息采集系统工程施工规范
宁夏省电力公司 电力用户用电信息采集系统现场安装标准化操作指南
3　 术语和定义
下列术语和定义适用于本标准化作业指导书。
3.1　
专变采集终端集
收集专变供电的电力用户电能表数据，并进行处理储存，同时能和主站或手持设备进行数据交换的
设备，以下简称“终端”。
3.2　
手持设备
能够对安装在现场运行专变采集终端进行数据采集、调试的便携式设备。
4　 工作前准备
4.1　 准备工作安排
根据工作安排合理开展准备工作，准备工作内容见表1。
表1　 准备工作安排
序号
内容
标准
备注
1
打印工单
工作负责人工作人员根据班长分配任务在电力营销业务应用系统打印工单。

2
办理、核对工作票
工作负责人根据工作内容办理工作票，并核对工作票安措是否完备。

3
工、器具准备
工作人员根据工作内容携带合适工具、仪器仪表等。

4
与客户预约
根据工作内提前和客户进行预约：
1） 安装应和物业提前沟通并贴出施工告示；
2） 零星安装在用户家中应提前和用户联系。

5
准备张贴告示
批量拆除应准备在小区告示栏张贴施工停电的告示资料。
根据工作需要。
4.2　 劳动组织及人员要求
4.2.1　 劳动组织
劳动组织明确了工作所需人员类别、人员职责和作业人员数量，见表2。
表2　 劳动组织

序号
人员类别
职责
作业人数
1
工作负责人
1）工作前对工作人员交待安全事项，工作结束后总结经验与不足之处；
2）对现场作业危险源预控负有责任，负责落实防范措施；
3）对作业人员进行安全教育，督促工作人员遵守安规，检查工作票所载安全措施是否正确完备，安全措施是否符合现场实际条件；
4）明确工作人员的工作内容和要求。
1
2
安全监护人
1）工作前对工作人员交待安全事项，工作结束后总结经验与不足之处；
2）严格遵照安规对作业过程安全进行监护；
3）对现场作业危险源预控负有责任，负责落实防范措施。
4）对作业人员进行安全教育，督促工作人员遵守安规，检查工作票所载安全措施是否正确完备，安全措施是否符合现场实际条件。
根据工作
量确定
3
工作人员
1）根据工作负责人要求和下达任务进行作业；
2）注意工作安全，携带安全工具、穿戴安全用具。
根据工作
量确定
4.2.2　 人员要求
表3明确了工作人员的精神状态，工作人员的资格包括作业技能、安全资质和特殊工种资质等要求。
表3　 人员要求

序号
内容
备注
1
现场工作人员的身体状况、精神状态良好。

2
所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程（电气部分）》的相关知识，并经安规考试合格。

3
所有作业成员认真学习本作业指导书，严格遵守、执行安全规程、现场“危险点分析及预控卡”及技术措施。

4
作业负责人必须经本单位安监部门批准。

5
第三运维方作业人员必须严格按照安全协议内容开展工作，不得超范围工作。且参加工作时需在负责指导的人员对其进行安全措施、作业范围、安全注意事项等方面的指导后方可参加工作。

4.3　 工作用设备与材料
根据作业项目，确定所需的设备与材料，见表4。
表4　 工作用设备与材料

序号
名称
型号及规格
单位
数量
备注
1
专变采集终端
DCGL14
台

根据工作内容与现场情况
2
专变采集终端箱

台

根据工作内容与现场情况
3
RS-485 屏蔽双绞线（表箱间连接）
BVSP-2×0.75mm
米

根据工作内容与现场情况
4
RS-485 双绞线（表箱内连接）
BVS-2×0.4mm
米

根据工作内容与现场情况
5
终端供电电源导线

BV-2×1.5mm
米

根据工作内容与现场情况
6
PVC 管
φ20
米

根据工作内容与现场情况
7
端子排、匝线等辅材

根据工作内容与现场情况
4.4　 工器具与仪器仪表
工器具与仪器仪表主要包括专用工具、常用工器具、仪器仪表、电源设施、消防器材和软件等，见
表5。
表5　 4.4　工器具与仪器仪表

序号
名称
型号及规格
单位
数量
备注
1
螺丝刀（组合）

套
1
符合带电工作要求
2
斜嘴钳

把
1

3
尖嘴钳

把
1

4
电工刀

把
1

5
剥线钳

把
1

6
电源盘

只
1
带触点保护器
7
梯子

张
1
防滑、绝缘，符合登高作业要求
8
测电笔

支
1

9
触笔式万用表

只
1

10
手持设备

套
1

11
脚扣

副
1

12
安全带

副
1

13
照明灯

只
1

4.5　 技术资料
表6要求的技术资料主要包括现场使用的图纸、出厂说明书及操作手册等。
表6　 技术资料

序号
名称
备注
1
工单（包含用户安装位置等档案资料）
营销业务系统统一格式
2
采集终端安装使用说明书
根据需要
4.6　 危险点分析与预防控制措施
表7规定了终端安装作业的危险点与预防控制措施。
表7　 危险点分析与预防控制措施

序号
防范类型
危险点
预防控制措施
1
触电
1）走错工作位置
（1）工作负责人应交待带电部位、工作范围、安全措施、技术措施
并有记录；
（2）相邻有带电间隔和带电部位，必须装设临时遮拦并设专人监护。
2）电动工具外壳漏电
电动工具的外壳必须可靠接地，并装有触电保护器。
3）工作范围附近设备带电
工作负责人应交待带电部位、工作范围、安全措施、技术措施并有记录。
4）使用电源触电
（1）加强监护；
（2）检查接入电源的电线有无破损，接入电源应固定牢靠。
5）办理工作终结手续后，
又到设备上工作
重新办理工作票或终结本次工作。
2
机械伤害
1）安全工器具使用
（1）使用合格的安全工器具；
（2）螺丝刀等工具金属裸露部分除刀口外包绝缘。
2）梯子使用
（1）使用合格的防滑绝缘梯；
（2）专人监护。
3
设备损坏
漏开收工会，遗留工具在设备上。
认真开好收工会，规范工器具管理。
5　 工作流程图
根据作业全过程对作业项目过程进行优化而形成的流程图，见（附录A.1）。
6　 工作程序与工艺标准
6.1　 开工
办理开工许可手续前应检查落实的内容，见表8。
表8　 开工内容与要求

序号
内容
1
工作负责人按照有关规定办理好工作（票）许可手续。
2
作业负责人对工作人员进行明确分工，向工作人员交代工作地点、工作内容、工作任务。使参加工作的人员明确安装程序、质量要求、工艺方法及注意事项。
3
在作业负责人带领下进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项，全体工作人员应明确作业范围、进度要求等内容。
4
打印工单，查阅更换终端现场相关资料。
5
对于大批量集中安装根据需要进行前期勘察工作。
6
根据需要准备公告并和用户预约。
6.2　 电源的使用
表9规定了电源接取的位置、接取电源的注意事项和对导线的要求等内容。
表9　 电源的使用

序号
内容
标准
1
电源接取位置
从电源箱接取，且在工作现场电源引入处应配置有明显断开点的刀闸和触电保护器。
2
电源的配置
根据设备容量核定检修电源的容量，电源必须是三相四线并有漏电保安器。
3
接取电源时注意事项
必须由安装专业人员接取，接取时严禁单人操作；接取电源前应先验电，用万用表确认电源电压等级和电源类型无误后，从电源箱内出线闸刀下桩头接出。
4
电源线要求
应选择独芯铜质绝缘线，根据设备容量选择相应的导线截面，不小于 1.5 mm2 。
6.3　 作业项目与工艺标准
按照作业流程，对每一个作业项目，明确工艺标准、注意事项等内容，见表10。
表10　 作业项目与工艺标准

序号
作业项目
工艺标准
注意事项
1
设备安装

1.1
箱内表间 485 连线
1） 在实施施工前，熟悉施工方案，准备施工现场平面草图、台区资料、485 线、表箱或单元门的钥匙、工具、安全防护器具；
2） 打开表箱后，解除电表尾盖的封印后，依次拆卸电表尾盖；
3） 485 连线要求接线正确、牢固，布线美观；
4） 用尼龙扎带或不干胶线卡固定好表间的 485 连接线。
1） 拆完表尾盖后，拆下的封印和尾盖要放在安全的地方；
2） 由于现场接 485 线基本上都是带电作业，安装时需注意电表上有220v 电压，千万不要使 485 线碰到电表的火线，对于多行电表，在连接好最下行电表的 485 线后紧接着上好这一行的表尾盖，再接另一行电表 485 线，依此类推，完成所有接线工作，这样可以避免因人为失误而发生施工人员的伤害和电表的损坏；
3） 绑扎完毕后要剪掉扎带多余的尾线；
4） 完工后要做到“工完、料尽、场地清”。
1.2
箱间 485 连线
1） 在实施施工前，熟悉施工方案，准备施工现场平面草图、现场资料、箱间电缆线、辅材、表箱或单元门的钥匙、工具、安全防护器具；
2） 相邻表箱需要拉线的，在内外墙配 PVC 管并穿好电缆线；
3） 将配管用管卡固定在墙上，管卡距离不超过30CM；
4） 表箱内外连线布线美观，端子排固定牢固；
5） 上述步骤完成后，关闭表箱和单元门，离场到下一个工作点。
1） 在配管有障碍或物业有其它要求的情况下，现场还需打穿墙孔或墙面开槽；配管固定前，应预先穿好电缆线；最末端表计与终端之间的电缆连线长度不宜超过 100m；
2） 对于墙面开槽的，在固定后需恢复原样；
3） 在靠近电缆线出口的表箱内壁安装 5 位端子排；电缆线屏蔽层应可靠接地；相邻表箱之间通过端子排的 485 线 A、B 口不能接反；表箱与终端之间的电缆连线长度不宜超过100m；
4） 要做到“工完、料尽、场地清”。
1.2.1
箱间上下楼层穿管走线
1） 沿墙面完成上下楼层相邻表箱间的 485 电缆配管穿线工作；
2） 配管美观，直角弯时应加弯头连接；
3） 配管固定牢固、美观、孔洞封堵严实且不影响外观；
4） 通过 5 位端子排，将箱内和箱外的 485 线连接起来；
5） 连线布线美观，端子排固定牢固。
1） 配管有障碍或物业有其它要求的情况下，征得业主或物业的同意后，现场还需打穿楼板或墙面开槽；配管固定前，应预先穿好电缆线；最末端表计与终端之间的电缆连线长度不宜超过 100m；
2） 对于楼板穿孔或墙面开槽的，在配管固定后需恢复原样；
3） 在靠近电缆线出口的表箱内壁安装 5 位端子排；电缆线屏蔽层应可靠接地；相邻表箱之间通过端子排的 485 线 A、B 口不能接反；表箱与终端之间的电缆连线长度不宜超过 100m。
1.2.2
钢索配线
1） 穿线美观，固定牢靠；
2） 配管固定牢固、美观；
3） 出钢索的电缆线在外墙面和表箱之间应配管敷设，并固定；
4） 通过 5 位端子排，将箱内和箱外的 485 线连接起来；
5） 连线布线美观，端子排固定牢固。
1） 不缠绕钢索走线；表箱与终端之间的电缆连线长度不宜超过 100m；
2） 配管时应留有防水弯；外墙面配管进单元时有障碍时还需要打穿墙孔；
3） 在靠近电缆线出口的表箱内壁安装 5 位端子排；电缆线屏蔽层应可靠接地；相邻表箱之间通过端子排的 485 线 A、B 口不能接反；表箱与终端之间的电缆连线长度不宜超过100m；
4） 上、下钢索线时不应凌空飞线。
1.2.3
地沟配线
1） 利用穿线工具将 485 电缆通过地下地沟实现相邻表箱间的穿线连接工作；
2） 电缆线在回拉过程中无断点；
3） 通过 5 位端子排，将箱内和箱外的 485 线连接起来。
1） 不影响原有线路的正常使用；在靠近电缆线出口的表箱内壁安装 5位端子排，用于表箱内外通信线路的连接，电缆线屏蔽层应可靠接地；最末端表计与终端之间的电缆连线长度不宜超过 100m；
2） 在靠近电缆线出口的表箱内壁安装 5 位端子排；电缆线屏蔽层应可靠接地；相邻表箱之间通过端子排的 485 线 A、B 口不能接反；表箱与终端之间的电缆连线长度不宜超过 100m；
3） 采集线缆应悬挂专用线缆标识牌。
1.2.4
地面、墙面开挖配管
1） 利用工具开挖相邻表箱间的路面或墙面，以便放入 PVC管布线；
2） 开挖的深度要符合现场的要求；
3） 配管固定牢固；
4） 通过 5 位端子排，将箱内和箱外的 485 线连接起来。
1） 不影响原有线路的正常使用；
2） 表箱与终端之间的电缆连线长度不宜超过100m；固定完毕后，需及时对路面或墙面恢复原样；
3） 在靠近电缆线出口的表箱内壁安装 5 位端子排；电缆线屏蔽层应可靠接地；相邻表箱之间通过端子排的 485 线 A、B 口不能接反。
1.2.5
管道井、桥架走线
1） 利用建筑物中的强、弱电管道井，实现上下楼层相邻表箱间的 485 电缆线连接；2） 固定管道井、桥架里的电缆线
3） 485 电缆线绑扎牢固；
4） 通过 5 位端子排，将箱内和箱外的 485 线连接起来；
5） 连线布线美观，端子排固定牢固。
1） 最末端表计与终端之间的电缆连线长度不宜超过 100m；穿线完毕后，管道井、桥架的外盖及内部封堵应恢复原样；
2） 如管道井到表箱间需配管的应在电缆线外加套金属软管固定；
3） 在靠近电缆线出口的表箱内壁安装 5 位端子排；电缆线屏蔽层应可靠接地；相邻表箱之间通过端子排的 485 线 A、B 口不能接反。
1.3
集抄终端安装

1.3.1

安装（内置）集抄终端
1） 在实施施工前，熟悉施工方案，准备施工现场平面草图、现场资料、集抄终端箱、辅材、表箱或单元门的钥匙、工具、安全防护器具；
2） 根据前期的考察资料，找到待装集抄终端所在的地点，并根据资料选择合适的安装位置。认真仔细的核对考察资料，不错装；
3） 集抄终端悬挂牢固、美观；
4） 在表箱空余位置安装 5 位端子排并完成端子排与终端间的 485 线和终端电源线的布线工作；
5） 集端子排固定牢固、布线美观；
6） 完成表箱内端子排的电源进线安装布线工作；
7） 电源线排列整齐，固定美观；
8） 在对端子排的进出线连接检查完毕后，完成表箱内端子排的电源进线接电工作；
9） 刀闸或开关下的终端电源线要绝缘固定好。
1） 认真仔细的核对考察资料，不错装；
2） 有空表位，且移动信号符合调试要求；
3） 集抄终端不得占用其它电表的安装位置。
4） 终端的 485 线和电源线不得用同一种材料或同样的颜色，以免接线错误导致终端和电表的损坏；
5） 把电源线沿着表箱电表的电源走线布线，一直布到表箱总电源闸的下端或表箱内空余开关进线处，要留有足够的余量；
6） 现场有需要从用户开关进线取电的，必须在用户无负荷情况下取电，以免损坏用户用电设备；特殊情况需停电接电的，则需按照供电公司停复电操作规程来处理；
7） 要做到“工完、料尽、场地清”。
1.3.2
安装（外挂）集抄终端
1） 在实施施工前，熟悉施工方案，准备施工现场平面草图、现场资料、集抄终端箱、辅材、表箱或单元门的钥匙、工具、安全防护器具；
2） 据前期的考察资料，找到待装集抄终端所在的地点，并根据资料选择合适的安装位置；
3） 利用工具，把集抄终端箱安装在选定的位置；
4） 集抄终端箱悬挂牢固、美观；
5） 完成终端表箱内开关到端子排的电源线，端子排到终端的电源线及 485 线安装布线工作；
6） 完成终端表箱内开关侧的电源进线配管布线；终端箱内端子排到电表箱内端子排 485线配管布线工作；
7） 配管美观，固定牢固；端子排连线可靠，布线美观；
8） 在对端子排及开关的进出线连接检查完毕后，完成表箱内端子排的电源进线接电工作；
9） 刀闸或开关下的终端电源线要绝缘固定好。
1） 认真仔细的核对考察资料，不错装；
2） 无空表位或移动信号低不符合调试要求；
3） 集抄终端箱不得占用其它设备的安装位置，且集抄终端箱安装的距地高度否和规范及现场的要求；
4） 终端的 485 线和电源线不得用同一种材料或同样的颜色，以免接线错误导致终端和电表的损坏；
5） 把电源线沿着表箱电表的电源走线布线，一直布到表箱总电源闸的下端或表箱内空余开关进线处，要留有足够的余量；
6） 现场有需要从用户开关进线取电的，必须在用户无负荷情况下取电，以免损坏用户用电设备；特殊情况需停电接电的，则需按照供电公司停复电操作规程来处理；
7） 要做到“工完、料尽、场地清”；
8） 终端安装在终端箱内的，485 线和电源线应分开走线，不得公用一个PVC 管。
2
本地调试
1） 使用单位需通过手持掌机将电表局编号导入掌机；
2） 通过 485 线连接掌机与采集终端进行本地调试；
3） 本地调试需保证终端下所有电表数据均能保证通过掌机调试成功。
1） 集终端安装位置移动信号不小于-85db；
2） 所有采集数据需在掌机内穿透一次；
3） 遇采集异常走消缺流程；
4） 运行单位通过主站调试对安装质量进行验收。
3
收工
1） 加封现场计量装置封印；
2） 由工作负责人负责将工作内容、遗留问题、运行情况记录入系统维护记录簿；
3） 整理各项资料，完成存档工作；
4） 通知运行单位验收。
1） 新装设备施工人员需对现场计量装置的封闭性进行检查；
2） 运行单位负责对工程建设质量验收，对不满足验收要求作业，工作组需在 7 个工作日内整改。
注：工作项目中1.2（箱间485连线），在改造工程中由施工单位负责实施，在业扩工程中由建设单位负责实施。
6.4　 竣工
表11规定了工作结束后的注意事项，如清理工作现场、自验收、关闭电源、清点工具、回收材料、
填写记录，办理工作票终结等内容。
表11　 竣工内容与要求
序号
内容
1
工作负责人检查工作现场、进行自我验收。
2
收尾。拆除临时措施，恢复各类接线工艺，检查核对所有标示牌，封盖、封堵孔洞，依清单查点工具与资料，彻底清扫作业区，进行工作总结。
3
由工作负责人负责将工作内容、电表配置情况记录营销系统打印的工作单内。
4
对于验收合格的作业办理工作终结手续。
5
将拆除终端放入避震箱，做好运输防震工作。
6
根据工单内容工作负责人指定工作人员将资料录入营销业务系统。
7　 竣工
工作负责人对终端安装工作在工单上注明自验收意见及对安装质量进行评价，并将作业信息录入营销业务系统后，采集运维相关人员作为运行单位在用电信息采集系统中进行相关操作并在工单上签注验收意见。表12规定了需要填写的内容，包括存在问题及处理意见。
表12　 验收记录

自验
记录
记录改进和更换的零部件
拆除的终端、SIM 卡
存在问题及处理意见
调试后存在缺陷及处理情况或处理意见
验收
结论
安装单位验收总结评价
安装质量评价、调试后终端投运情况、结论；工作班成员、工作负责人签字
运行单位验收意见及签字
根据工单运行人员对用电信息采集系统进行操作并签字。
8　 报告与记录
表13给出了执行本标准化作业指导书形成的报告和记录。
表13　 报告与记录
序号
编号
名称
填写部门
保存地点
保存期限
1
Q/GDW29Z001-2012-030501JL1
终端拆除工作任务单（营销业务系统格式）
客户服务中心
客户服务中心
5年

A
A
附　录　A
（规范性附录）
流程图
