cad生成G代码
所需软件 AutoCAD、CorelDRAW X4、文泰雕刻精简版（一定要是雕刻版的）

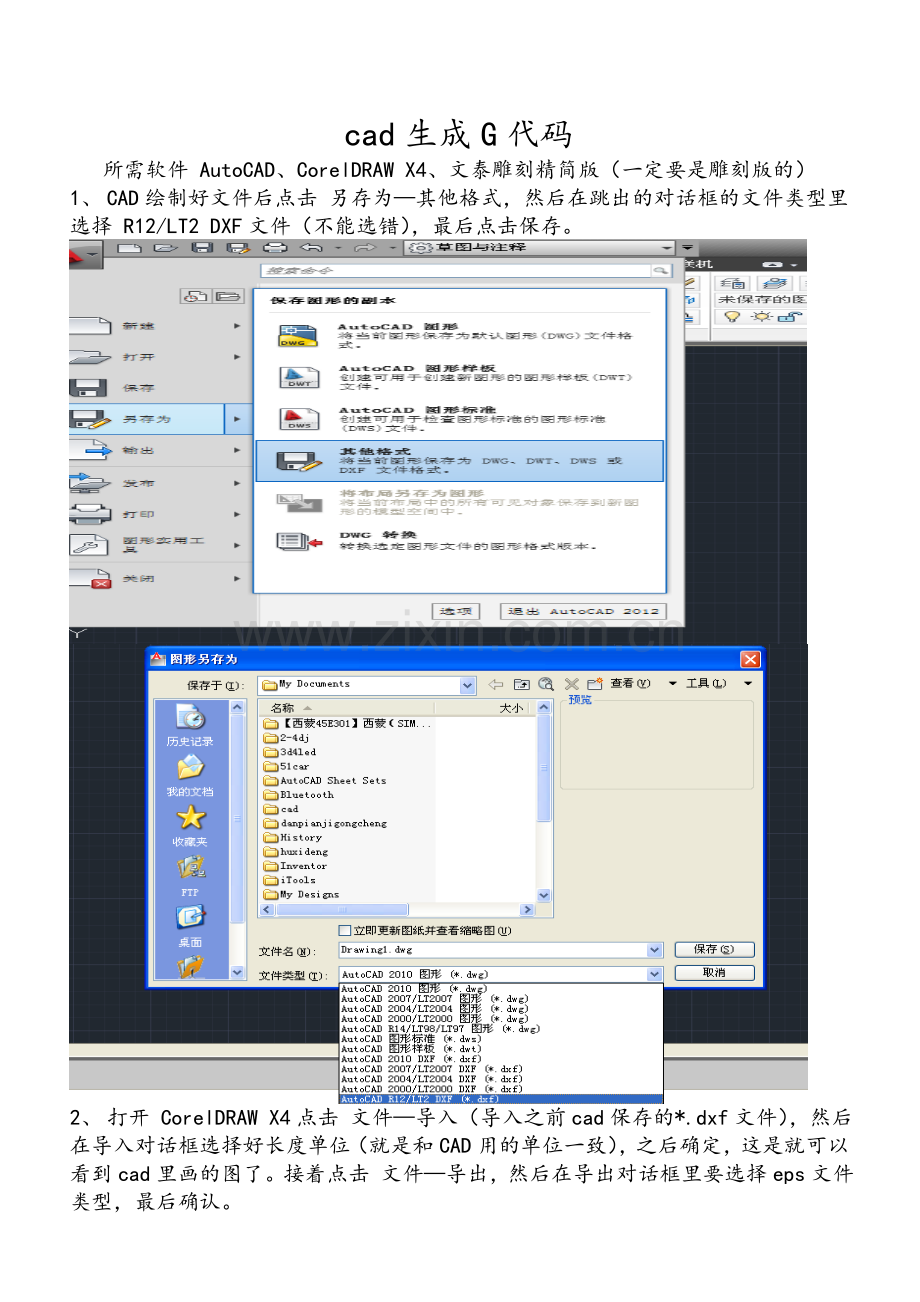

1、 CAD绘制好文件后点击 另存为—其他格式，然后在跳出的对话框的文件类型里选择 R12/LT2 DXF文件（不能选错），最后点击保存。

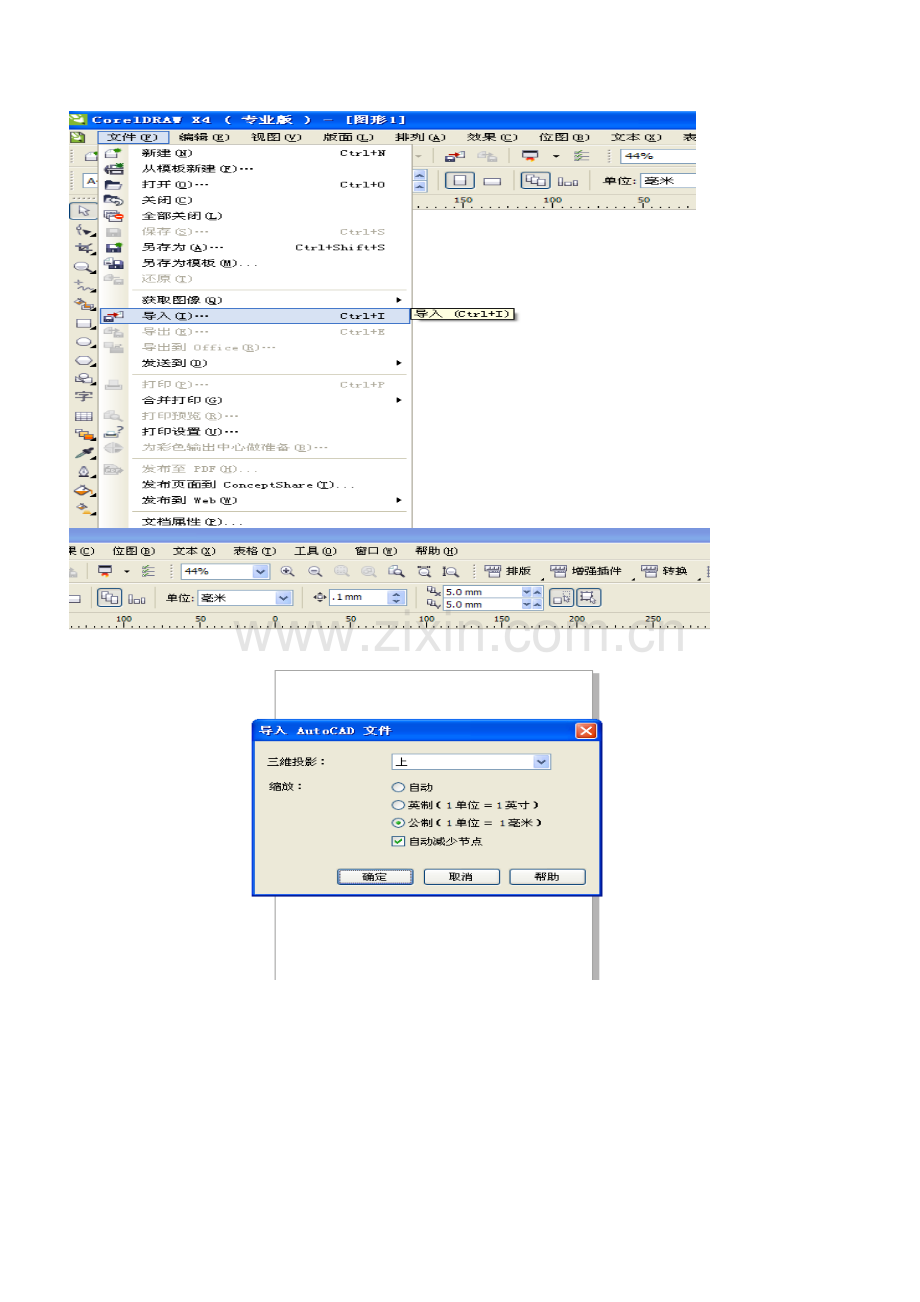

2、 打开 CorelDRAW X4点击 文件—导入（导入之前cad保存的*.dxf文件），然后在导入对话框选择好长度单位（就是和CAD用的单位一致），之后确定，这是就可以看到cad里画的图了。接着点击 文件—导出，然后在导出对话框里要选择eps文件类型，最后确认。

3、 打开文泰雕刻精简版，创建新文件。接着点击 文件—读入，选择刚CorelDRAW X4导出的*.eps文件，这时就可以看见我们cad画的图形了。然后点击 “割”字，在割字对话框选择好刀具和深度，点击确认。这时在图上就会显示雕刻的路径了（注意：这时通常会显示不出雕刻的路径，因为导出来的图形可能已不是完整的面了。但如遇此情况请再看下第4步）。最后点击确认，改好文件名后保存就得到了*.cn（G代码）文件了。

4、 当第3步不显示雕刻路径时，这时主要原因是因为导入的图片部分面域不完整。
原因1：cad里图片不是完整的面域。解决：到cad里修复面域。
原因2：cad里图片是完整的面域，但部分焦点位置不当。解决：在cad里有问题的焦点稍微移动下（移零点几毫米即可，不影响大体尺寸）。
最后再次重复1-3步即可。
