轻钢龙骨隔墙施工流程.ppt

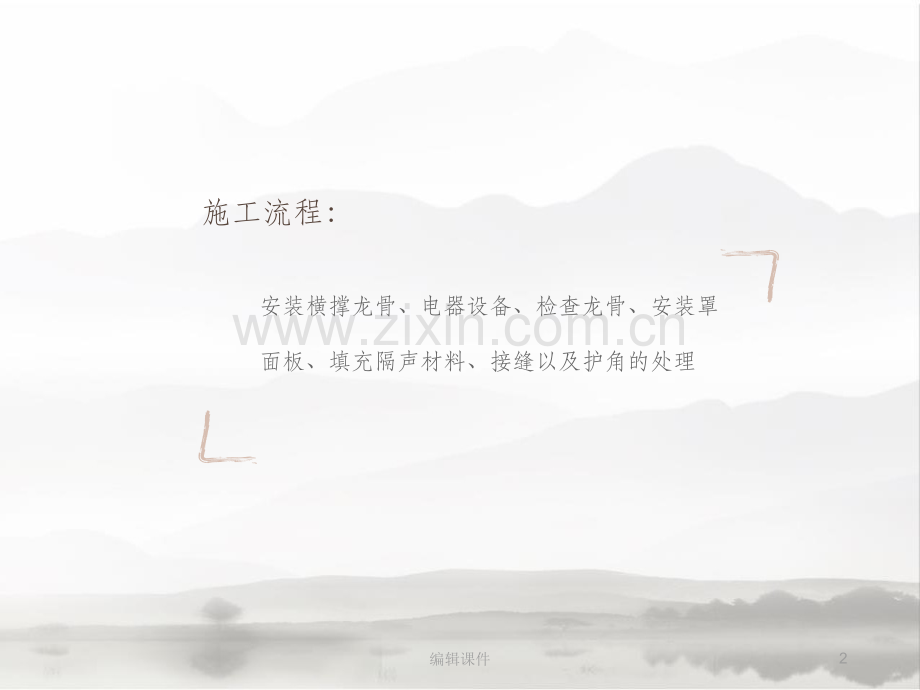

轻轻钢钢龙龙骨骨隔隔墙墙施施工工工工艺艺流流程程1编辑课件施工流程：安装横撑龙骨、电器设备、检查龙骨、安装罩面板、填充隔声材料、接缝以及护角的处理2编辑课件横撑龙骨支撑卡隔音材料沿顶龙骨竖向龙骨纸面石膏板螺栓沿地龙骨3编辑课件安安装装横横撑撑龙龙骨骨 横撑龙骨：横撑龙骨：两根竖龙骨之间的水平构件；两根竖向龙骨的间距长度；用于通贯系列的骨架上。通贯横撑龙骨：通贯横撑龙骨：贯穿于整个隔墙的长度方向；与每一根竖向龙骨之间都有有效的连接。4编辑课件发现：发现：贯通横撑龙骨的是从竖向龙骨中贯穿过来的，没有断开，而横撑龙骨是直接固定在竖向龙骨之上的5编辑课件电电器器铺铺管、管、安安装装附附墙墙设设备备与龙骨的安装同步进行在另一侧石膏板封板前进行采取局部加强，固定牢固。电器设备专业在墙中铺设管线时，应避免切断横、竖向龙骨，同时避免在沿墙下端设置管线。6编辑课件（a）隔墙管道线路安装构造；（b）配电箱安装构造；（c）墙内导线与开关盒连接构造7编辑课件轻钢龙骨隔墙与门框固定(a)木门框上部固定；(b)木门框两侧固定；(c)钢门框固定 8编辑课件检检查查龙龙骨骨安安装装安装饰面板前，检查隔墙骨架、门窗框、各种附墙设备、管道的安装和固定是否符合设计要求。龙骨的立面垂直偏差不大于3mm，表面平整度不大于2mm。9编辑课件安安装装罩罩面面板板饰面板有单层和双层板两种。内外两层石膏板均应错缝排列，接缝不得落在同一根龙骨上。10编辑课件11编辑课件从门口处或墙的端头开始，顺序安装。相邻两张石膏板自然靠拢，按设计要求留缝；无设计要求时，留缝35mm。竖向铺设，长边（即包封边）接缝落在竖向龙骨上。由 中 间 向 四 周 用 自 攻 螺 钉 固 定。（不 大 于 200mm、300mm、1016mm）隔墙端部的石膏板与周围的墙或柱留有3mm的槽口。目的：施工时，先在槽口处加注嵌缝膏，然后铺板，挤压嵌缝膏使其和邻近表层紧密结合。12编辑课件填充隔声材料填充隔声材料安装完成一侧板材后，才可填充保温、隔热、隔声等材料，应铺满铺平。安装另一面饰面板安装另一面饰面板注意与第一侧面板缝错开，拼缝不得放在同一根龙骨上。13编辑课件接接缝缝及及护护角角处处理理纸面石膏板（平纸面石膏板（平缝、凹缝、压条）缝、凹缝、压条）1）适当留缝（36mm），坡口与破口相接。清除干净接缝内的浮土，刷一道50%浓度的108胶水溶液。钉眼进行防锈处理。2）用小刮刀把接缝腻子嵌入板缝，嵌满密实，与坡口刮平。腻子干透后，检查是否有裂缝产生。3）在接缝坡口处刮约1mm厚的腻子，粘贴抗裂缝纸带，压实刮平。4）腻子开始凝固又尚处于潮湿状态时，再刮一道腻子，将抗裂缝纸带埋入腻子中，并将板缝填满刮实。石膏板的质量不好石膏板之间没错缝腻子的配比不当 刮抹不均匀纸面石膏板接缝处绷带粘贴后进行腻子批嵌。14编辑课件阳角粘贴两层玻璃纤维带（布），角两边均拐过100mm，粘贴方法同平缝处理，表面亦用石膏腻子刮平。当设计要求做金属护角条时，按设计要求的部位、高度，先刮一层腻子，随即用镀锌钉固定金属护角条，并用腻子刮平。阳阳角角的的处处理理方方法法15编辑课件拓拓展展储存石膏板储存石膏板搬运时应竖直搬运，不宜平抬。存放地面要平整，不要出现坑洼，摆放时要放平。石 膏 板 底 层 要 垫 条 高100mm左右，每垛至少用四根垫条平行布。保证石膏板铺的平整。存放时间不能过长，否则容易受潮。存储于干燥、通风、不受阳光直接照射的地方。季节性施工季节性施工1）雨期施工时，轻钢骨架、石膏板应入库存放，注意保持通风干燥，防止受潮生锈和变形。2）冬期施工时，做嵌缝和刮找平腻子时，环境温度应不低于5。16编辑课件轻轻轻轻钢钢钢钢龙龙龙龙骨骨骨骨石石石石膏膏膏膏板板板板墙墙墙墙面面面面可可可可以以以以挂挂挂挂电电电电视视视视/壁壁壁壁画画画画吗吗吗吗？可以。事先在安装加强板，方便以后壁挂空调或壁画类承重物件。用12厘板裁切成龙骨空档大小、高度略超过空调或壁画尺寸两端各为200mm为宜，背面打白胶，用3.5寸自攻螺丝固定加强板。17编辑课件谢谢谢谢观观看看18编辑课件
