高层建筑案例分析.ppt

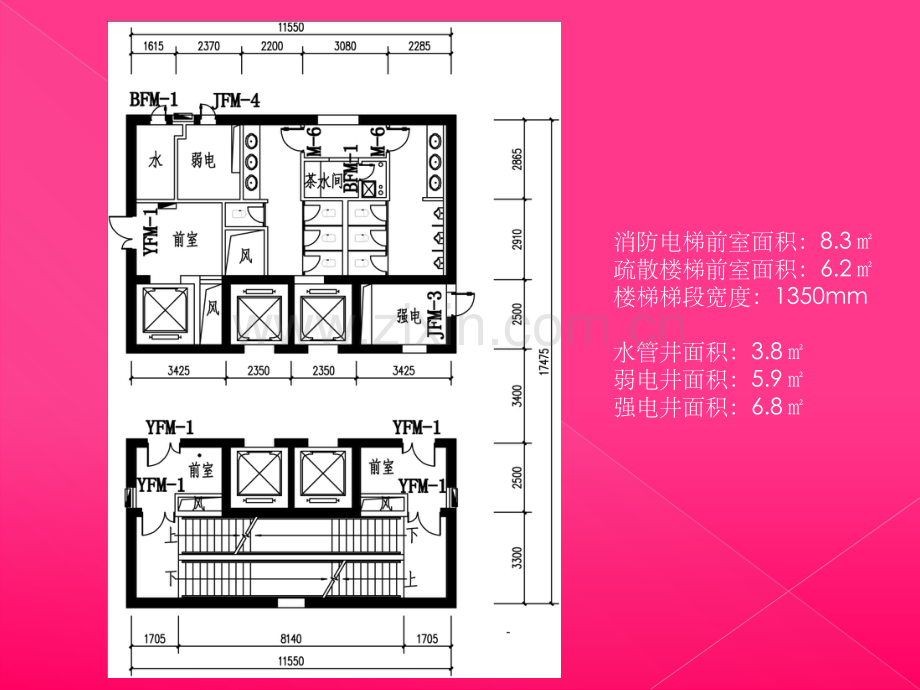

核心筒分析A区主教.消防电梯前室面积：8.3疏散楼梯前室面积：6.2楼梯梯段宽度：1350mm水管井面积：3.8弱电井面积：5.9强电井面积：6.8.案例分析底部空间案例分析香港中银大厦香港力宝中心西班牙Zaisa办公中心杭州门户塔楼绿色生态案例分析考莫兹银行总部大厦墨尔本CH2办公大楼.德国法兰克福 考莫兹银行总部大厦.德国法兰克福 考莫兹银行总部大厦 建筑主体中通高的中庭与花园连通，象烟囱一样为内向的办公室提供100%的自然通风。.德国法兰克福 考莫兹银行总部大厦 建筑主体中通高的中庭与花园连通，象烟囱一样为内向的办公室提供100%的自然通风。多个花园围绕建筑主体塔楼盘旋而上，建筑侧面被四层高的花园所分割。.德国法兰克福 考莫兹银行总部大厦.墨尔本市CH2办公大楼 该建筑为墨尔本政府第二号办公楼，号称六星级绿色建筑，全澳洲最绿色、最健康的大楼。大楼的设计理念受到了大自然的启发，要与风和太阳和谐共处。.建筑立面凸现绿色生态西面采用木百叶遮阳南面色彩较浅，设置通风管东面穿孔金属板北面深色通风管 建筑四个里面分别采用了不同的技术符号，不仅丰富了建筑立面，而且体现了绿色的设计理念。.西立面外墙采用旧木材再生遮阳百叶，能随太阳的位置自动转向，在保证采光的同时避免西晒，转动的电能来自太阳能光电系统。西立面.东立面 东立面采用了穿孔金属板，使卫生间能够自然通风，同时给阳台提供了栏杆，并将电梯间隐藏起来。.北立面 北立面设有10个深色抽风管道，用以吸收太阳的热量，提升室内的热空气，并通过屋顶涡轮风机将其带出建筑物。管道宽度也是从下到上逐渐变宽，与废气量和采光口的大小相结合。.南立面 南立面建有10个浅色管道，从屋面吸进新鲜空气，向下送进建筑物各层。南部管道负责向全楼输送新风，而建筑底部的管道只提供几个楼层的新风。.设备节能屋顶上的燃气热电联装置用来发电和产生热量，满足建筑30%的用电需求。可再生能源该建筑采用面积为48的太阳能集热器供应全楼60%的生活热水，同时采用面积26约3.5kW的太阳能光伏发电系统。节水和废弃物回用该建筑采用污水回用系统，每天从下水道抽取10万升废水，经过净化处理后生产出回用水，用于大楼植物浇灌，卫生间冲洗和大楼内循环冷却等。.香港中银大厦.外部环境 处于香港中环高层密集地带，周围高楼林立，建筑密度很大。.底部处理 底部采用相对敦实的材质石材，与上部轻盈的玻璃幕墙材质形成对比。底部体量有所凹进，形成入口空间，并用水面将建筑围合，削弱建筑体量的冰冷坚硬的感觉，增加入口的亲切感。.底部环境处理 建筑底部周边环境DH值很大，运用园林的堆山叠石流水的做法，做到小中见大，在拥挤的空间中营造了幽静安逸舒适的氛围。与建筑本身高大的体量，现代的表皮形成鲜明的对比。.香港力宝中心.底部处理 采用架空的手法，将主楼局部进行了架空处理，使得入口的裙楼形成退台的效果，在拥挤的街道前创造一个相对开阔的入口空间。.底部处理香港金钟力宝中心.西班牙Zaisa办公中心.底部处理将矩形体量坐落在平面为椭圆形的裙楼之上，局部有架空，暗示出入口空间。.平面及剖面.杭州门户塔楼.屋顶花园将方形体量进行剪缺，在屋顶形成花园，以满足采光、景观等需要。.下沉街道 通过将建筑底部打通，创造一个门户，既不会封闭它所在的区域，也不会将城市分割.最终形成通透的视觉效果的外部空间.香港力宝中心.香港力宝中心.香港力宝中心.香港力宝中心.感谢亲观看此幻灯片，此课件部分内容来源于网络，感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！如有侵权请及时联系我们删除，谢谢配合！
