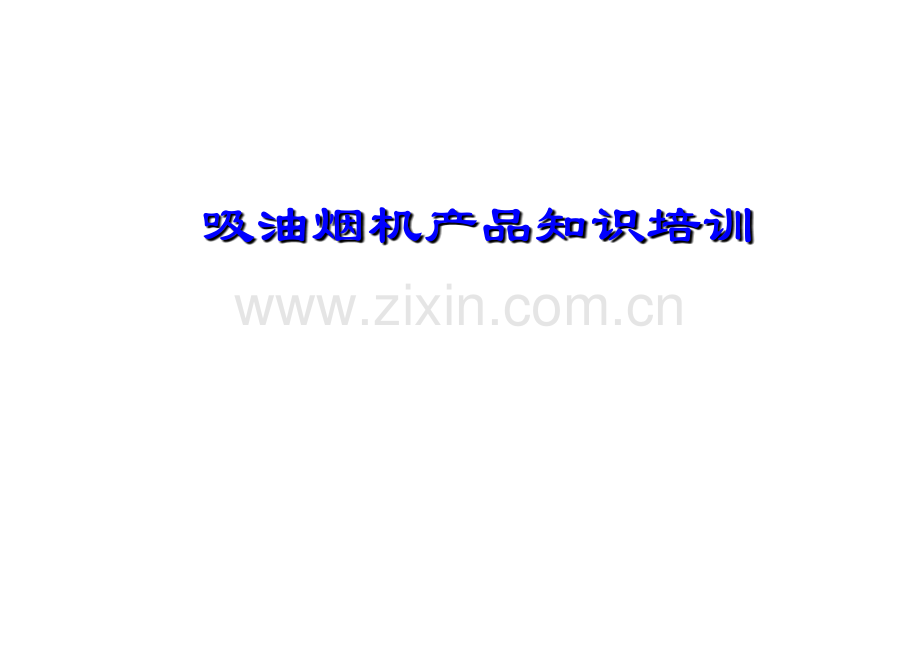

油烟机基础知识培训.ppt

吸油烟机产品知识培训目 录吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识一 吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理二 吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答三 吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修四烟机产品基础知识 吸油烟机：是一种净化厨房环境的厨房电器，他安装到炉灶上方，将炉灶燃烧的废烟和烹饪过程中产生的对人体有害的油烟迅速抽走，排出室外，减少污染，净化空气。1、什么是吸油烟机2、吸油烟机的产生和发展只能抽烟，不能滤油抽烟、滤油还得看我的还得看我的还得看我的还得看我的烟机产品基础知识19841984年年7 7月，第一台外排式吸油烟机在上海桅灯厂试制成功，当年产量月，第一台外排式吸油烟机在上海桅灯厂试制成功，当年产量629629台台 19851985年年，吸油烟机开始投入批量生产的第一年吸油烟机开始投入批量生产的第一年 ，三家正式生产企业共计生产，三家正式生产企业共计生产1590015900台台 提示：最早生产油烟机的三家企业依次是：提示：最早生产油烟机的三家企业依次是：上海桅灯厂上海桅灯厂 、杭州铰链厂、杭州铰链厂 、哈尔滨不锈钢制品厂、哈尔滨不锈钢制品厂 19861986年到年到19881988年，吸油烟机行业发展突飞猛进，生产企业发展到年，吸油烟机行业发展突飞猛进，生产企业发展到7676家，年产量达家，年产量达134.81134.81万台万台 19891989年，受经济形势的影响，销售突然下滑，但促成重点企业实施产品升级，特别是结构改变年，受经济形势的影响，销售突然下滑，但促成重点企业实施产品升级，特别是结构改变19911991年，吸油烟机产量应该突破年，吸油烟机产量应该突破400400万台大关万台大关 烟机产品基础知识1989年到年到1996年年江浙沪、珠三角地区成为我国油烟机产品最主要产地；出现以广东的“顺华”和浙江 的“玉立”为代表的知名度较高的品牌。1996年到年到1999年年行业迈向品牌发展之路，以方太大量广告宣传和概念推广的市场行为标志；大型家电企业和国外品牌的介入，竞争空前激烈。1999年到年到2002年年“方老帅”在严重同质化中突围而出，声名渐起，成为油烟机行业的生力军2002年至今年至今 2003年5月1日，3C认证出台，油烟机行业得到一定的规范和控制；大家电企业的介入和KA的强势扩张，整个行业面临着洗牌和变革。烟机产品基础知识3、吸油烟机的分类A、按照净化方式外排式循环式两用式B、按产品外观欧式机欧式机中机中机中机中机C、按电机数量单电机单电机双电机双电机双电机双电机D、按吸烟方式T T型机型机(塔型塔型)弧型机弧型机弧型机弧型机侧吸机(近吸)E、按操作方式机械开关机械开关轻触开关轻触开关轻触开关轻触开关触摸开关烟机产品基础知识中机烟机产品基础知识欧机烟机产品基础知识双电机与单电机烟机产品基础知识操作方式烟机产品基础知识4、吸油烟机的型号编制CXW210w627 1 2 3 4 51 2 3 4 5 1 1、产品类别、产品类别 “CX”CX”表示厨房器具类吸油烟机；表示厨房器具类吸油烟机；2 2、净化方式、净化方式“W”W”表示外排式净化；表示外排式净化；“X”X”表示循环式净化；表示循环式净化；“L”L”表示两用式净化表示两用式净化3 3、主电机输入功率；、主电机输入功率；表示产品主电机的输入功率（单位：瓦），如表示产品主电机的输入功率（单位：瓦），如200200表示产品主电机的输入功率为表示产品主电机的输入功率为200W200W；4 4、外观分类、外观分类“w”w”代表万事发；代表万事发；“T”T”代表代表T T型（包括塔型）；型（包括塔型）；“H”H”代表弧型；代表弧型；“J”J”代表近吸型；代表近吸型；“Z”Z”代表中式烟机代表中式烟机5 5、编号、编号“01-99”01-99”按顺序编写按顺序编写烟机产品基础知识5、吸油烟机的主要技术指标1、基本功能：抽油烟、照明2、性能要求：A、电器要求:功率（WW+20%）、耐压（1800V/5S）、绝缘（2M）、接地（-25A 0.1）B、其他要求：噪音（74dB）、风量（7m/min）、风压（80Pa）、照明功率（-10%W+5%）6、吸油烟机专业知识简介A、排风量在规定的条件下，单位时间内输送的空气量，以立方米/分钟（m3/min）为标准。B、风压 吸油烟机在额定电压、额定频率下，以最高转速运转，出风口所产生的压力。C、噪声 指整机运行时所产生的噪音，一般指声压级噪音。国标规定:噪声74dB噪声65dB 烟机产品基础知识国标规定:排风量7m/min排风量:14m/min国标规定:风压80Pa风压:200Pa目 录吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识一 吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理二 吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答三 吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修四烟机产品工作原理 利用离心电机的高速转动，带动涡轮转动，在集烟腔附近形成负压区域，将油烟气体吸入机体内部并排出室外。1、吸油烟机的工作原理烟机产品工作原理接通电源，电机开始带动风轮高速旋转，风轮将风柜内部的空气排出，形成负压真空区。A、启动在大气压力的作用下，空气夹着油烟向着风柜内部流动，随着风轮旋转。B、吸烟在离心力的作用下，密度较大的油滴被甩到风柜内壁，顺油路流回油杯。C、油烟分离分离后的烟气从烟管排出室外或烟道。D、油烟排出烟机产品工作原理2、吸油烟机的结构（模拟）烟机产品工作原理2、吸油烟机的结构（效果）烟机产品工作原理2、吸油烟机的结构（实机）烟机产品工作原理2、吸油烟机的结构烟机产品工作原理 深式机外壳部分的侧板材料（厢体）一般为冷轧板；面板材料一般为冷轧板、不锈钢、玻璃、塑料甚至防火板，冷轧板都要进行表面喷涂处理，有喷普通漆的、金属漆的 欧式机的壳体部分有不锈钢、冷轧板喷涂、钢化玻璃、铝合金喷砂的，现在帅康开始使用塑料件喷涂 基本功能：集拢油烟，并对各个零部件功能进行支撑A、壳体部分：面板、机体B、油路部分：油网、导油座、油管、油杯烟机产品工作原理C、电器部分：电机、微动开关、线路板与控制开关D、通风部分：风网、风轮、风柜、止回阀、排烟管烟机产品工作原理目 录吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识一 吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理二 吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答三 吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修四烟机常见问题解答 1 1、侧吸式和直吸式（顶吸式）有什么区别？直、侧吸式和直吸式（顶吸式）有什么区别？直吸式（顶吸式）是不是一定比侧吸式要好？吸式（顶吸式）是不是一定比侧吸式要好？侧吸式是风柜的进风口在箱体内腔的侧面，油烟通过侧面进风口进入风柜，然后在通过油烟分离将分离后的油烟通过烟管排到室外。一般来说，侧吸式集烟腔比较深，能形成巨大的油烟缓冲负压区，有效缓解油烟扩散的速度增强吸烟能力，相对来说，侧吸式排烟比较彻底。但由于侧吸式的没有过滤油网，油烟中的油进行分离的同时会有极少量粘附在风轮上，因此需要定期清洗，加上侧吸式集烟腔比较深，占油污的面积比较大，清洗时没有直吸式方便，由于结构的限制，风轮也较难拆出清洗。直吸式是利用油烟自然上升原理，直接将烟气收缩到垂直面的进风口过滤后排除机外。直吸式的油网具有相当的密度，在油烟进入机体前，已将部分的油直接过滤在油网上，所以直接接触到风轮的油烟相对少些，对风轮定期清洗的周期可以适时延长。但是，由于油网具有相当的密度，形成的阻力系数较大，会影响抽风的效果和速度；而且油网容易脏，要经常更换或清洗。烟机常见问题解答2 2、“免拆洗免拆洗”是怎么回事？吸油烟机能真正做到是怎么回事？吸油烟机能真正做到“免拆洗免拆洗”么？么？直吸式宣扬免拆洗也仅仅是一个概念。免拆洗的原理不是通过油网过滤油烟，油烟分子小到肉眼看不见，无法向过滤泥沙一样过滤。而是油分子在上升过程中，由于其本身的黏性附着在过滤网上虽然直吸式的油网具有相当的密度，在油烟进入机前，已经将部分的油直接过滤在油网上，实现了初步过滤，直接接触到风轮的油相对少些。但是时间一长，油烟同样会不可避免地粘附在风轮和油网上，还是要经常将油网等拆下进行清洗或更换，因为积油太多，会阻挡进风。只不过相对侧吸式来说风轮定期清洗的周期可以适当延长，因此从这个意义上来说，“免拆洗”是不成立的。老板免拆洗油网老板免拆洗油网烟机常见问题解答3 3、什么是自动清洗功能？、什么是自动清洗功能？即在油烟机内部加一个水箱，需要清洗时，将带清洗液的水注入水箱，在油烟机慢档启动的情况下，清洗液自动流向风轮，在风轮的旋转之下进行清洗风轮及风柜内壁，污水则汇流到油杯。定期的自动清洗，能够有效去处粘附在风轮上的油污，保证风轮轻松运转，有效吸排油烟。4 4、自动清洗外置水箱和内置水箱有什么区别？、自动清洗外置水箱和内置水箱有什么区别？外置水箱虽然拿取方便，但是由于和放置水箱的壳体部位存在间隙，使用时间长以后不可避免会有油烟渗入，另外使用次数多，控制水箱弹跳开关磨损后失去功效，水箱就取不出来；而内置水箱虽然添清洗液时麻烦一点，但是不会存在油烟渗入控制水箱弹跳开关磨损后失去功效，水箱就取不出来的问题。烟机常见问题解答5 5、吸油烟机型号的标注功率越大，是不是吸力越大呢？、吸油烟机型号的标注功率越大，是不是吸力越大呢？目前市场上有的品牌把烟机的输入功率标注成210W甚至更高，其实这是和排风量并没有任何直接的关联（烟机的标注功率都是以3C认证时的申请标准为依据）。真正最直接影响排风量是电机本身的输出功率，输出功率越大，相对来说电机的力度越大，转速越快。而烟机标注的输入功率并不等于就是电机功率。6 6、影响吸油烟机性能的决定因素是什么？、影响吸油烟机性能的决定因素是什么？电机：电机转动时的平稳性和转速直接决定风轮的平稳性和转速，一般来说，平稳性越好，转速又越快，排风量也越大。另外，电机的输出功率越大，相对排风力度也越大（排风量越大，相对噪音也越大）。风轮：风轮在电机的驱动下产生强大的气流，把受油烟污染的空气吸入、分离、收集后排出室外，但风轮叶片的数量、形状、大小、重量和叶片上的喷涂材料、表面光洁度都影响转动时的速度和平稳性。平稳性越好，转速又越快，排风量也越大。目 录吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识吸油烟机产品基础知识一 吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理吸油烟机工作原理二 吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答吸油烟机常见问题解答三 吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修吸油烟机的安装与维修四烟机的安装与维修烟机的安装与维修烟机的安装与维修烟机的安装与维修烟机的安装与维修2、烟机的维修电机不转电机不转灯不亮灯不亮一通电跳闸一通电跳闸1、电机坏、电机坏2、电容坏、电容坏3、机械开关坏、机械开关坏（机械式）（机械式）4、按健板、按健板（触摸屏）坏（触摸屏）坏5、电源板坏、电源板坏1、LED灯坏灯坏2、机械开关坏、机械开关坏（机械式）（机械式）3、电源板坏、电源板坏1、电机短路、电机短路2、电容短路、电容短路3、连接线短路、连接线短路谢谢20162016年年8 8月月2222日日此课件下载可自行编辑修改，此课件供参考！此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！部分内容来源于网络，如有侵权请与我联系删除！
