如何建立AD工程.doc

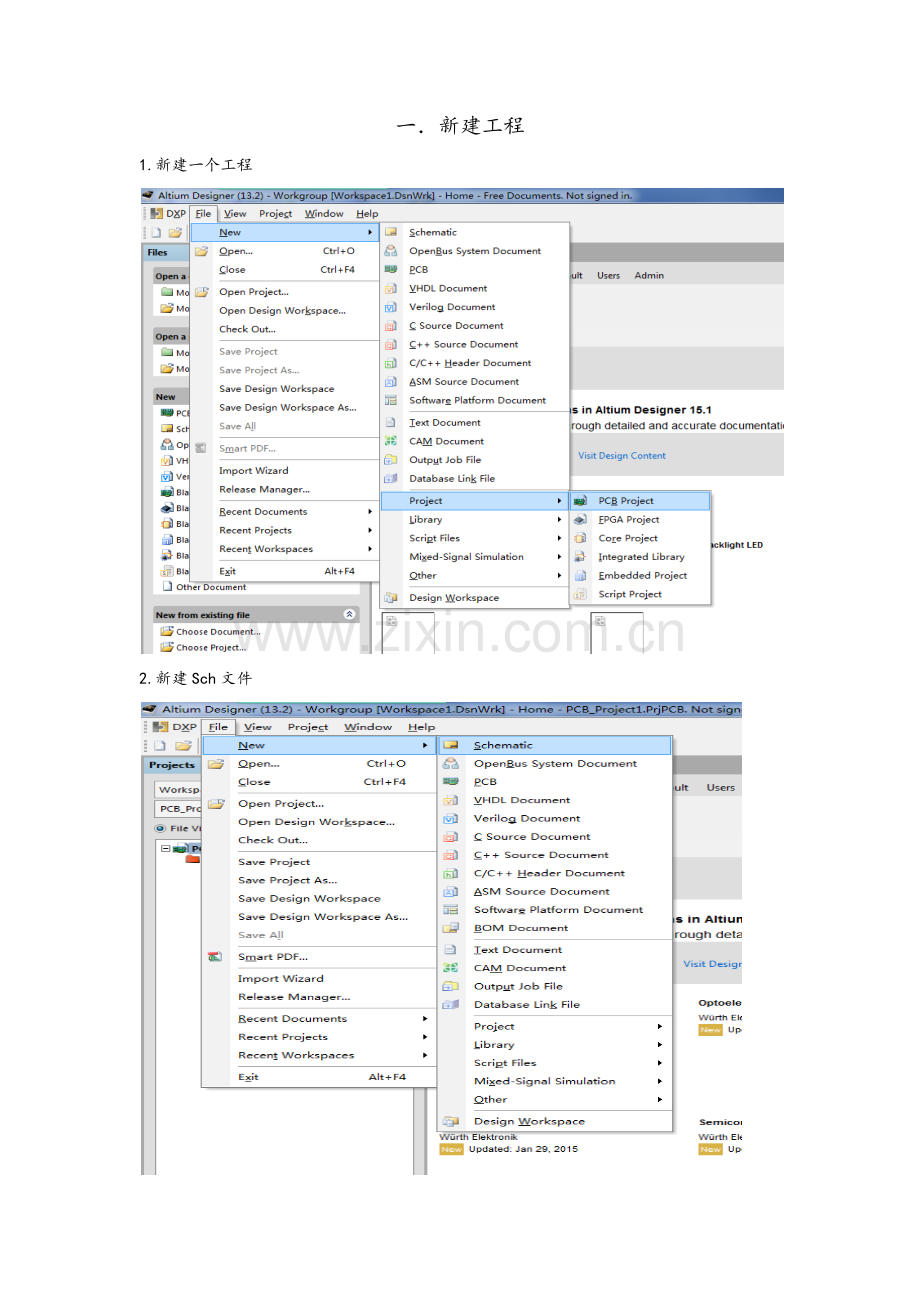

一．新建工程
1.新建一个工程

2.新建Sch文件

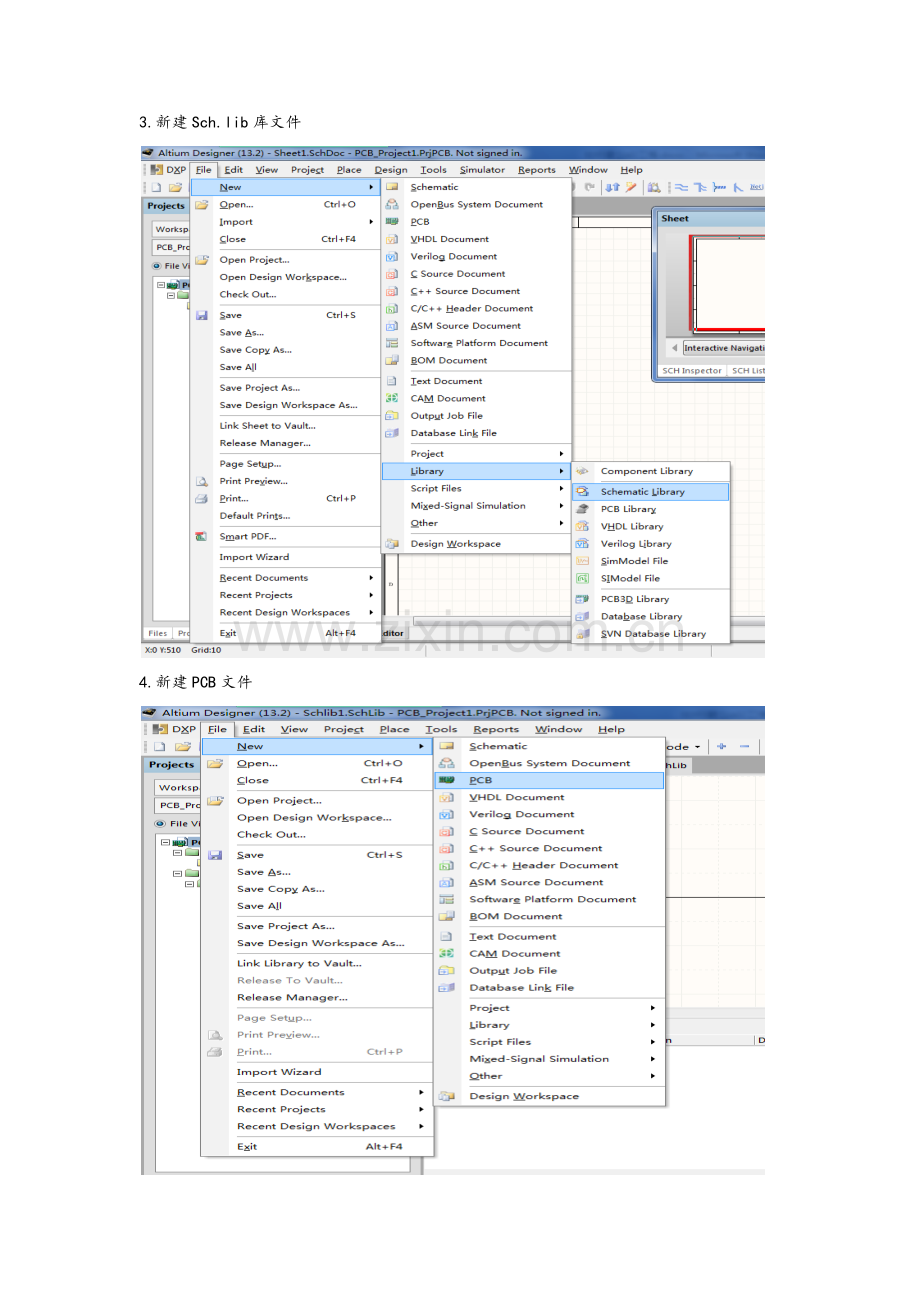

3.新建Sch.lib库文件

4.新建PCB文件

5. 新建PCB.lib库文件

6.保存新建的工程文件，在工程名上右击

选择保存路径，需要保存5次（保存上面新建的,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,5个文件）
二．
1.在Sch中画原理图：
（1）在Sch文件界面下面点击system打开projects和libraries

在libraries库中找到元器件双击（或点击Place…）到中间界面画原理图

（2）在库文件界面下面点击SCH打开相应的库(记得保存)
在库文件界面下画元器件的外形

在如下界面下画元器件的外形，双击

出现如下界面，在此修改元器件的属性(记得保存，保存以后再自己新建的lib库中才会出现画的元器件)

在这个界面下：1.单击键盘的G键(变化可以在这看到)最小移动距离(需要关闭输入法);
2.双击元器件可以修改元器件属性；
3.在标MCU的管脚net时可以先标上net标号

再选中net标号，按住Ctrl键拖动标号可以拉出延长线；
4.在网格图外的空白处双击，出现如下界面，可以修改纸张大小

给原理图的元器件自动排序：

然后关掉排序界面

然后保存原理图，再右击工程名保存工程文件

右击工程名编辑一下原理图，保证不会出错(可以点击System->Message查看错误信息)

如下图可以给原理图添加文字标志
按Tab键可以修改文字内容
三．画元器件的封装

把1引脚设为原点，先单击选中1引脚，然后如下图所示

然后把中心设为原点，画第4引脚；(记得及时保存)
再在画元器件范围

1. 单击键盘G键可以选择网格最小单位；
2. 单击 在找不到封装图时可以把自己画的封装的显示出来

3.单击键盘Q键可以在mil 和 mm之间切换，在这查看
4.用封装向导画元器件封装
如下打开封装向导

在如下界面选择要用的封装模型

在如下界面设置要画的元器件的封装的各种参数(参数在芯片手册中查看)

最后完成以后就会出现要画的封装。

画好封装以后要把原理图中的元器件都添加上正确的封装
双击元器件

看这里有没有封装，有的话点下面的Edit （没有的话点Add），出现

点击和 选择元器件的库 在这里选择元器件的封装

四．用原理图导出PCB图
在原理图界面点击 到处PCB 在PCB界面点击

可以导出PCB图

容易出现的错误：
1. 有的元器件忘记添加封装时，不会出现错误提醒，但是无封装的元器件不会被编辑；
2. 有的元器件封装错误时，在导PCB图的时候会出现错；

3.

五．PCB图布线
快捷键：
1. 单击选中元器件(不放开鼠标)单击键盘的L键可以把元器件换到底层；
2. 在原理图中选中元器件，再选中PCB文件，可以在PCB图中看到选中的元器件；
3. 按‘Shift+空格’可以设置走的线是直线还是曲线；
4. 按‘Shift+S’可以看选中的层布了多少线；
5.
布线规则：
1. 电源线画0.3mm，信号线用0.2mm；
2.

如下可以按自己的要求设置电路板的大小

修改所有标记的字的大小，先选中一个标记 ,然后右键单击‘Find Silimar Objects…’
选择same类，然后点击OK键
把字体的高度改为0.8mm

设置原点

画倒角：（画倒角时要切换到层）
按’空格’和’Shift+空格’调整线的曲直

布完线之后可以按下图检查规则：

给电路板的正反面附铜：

修改为GND
重新布线：

六.怎么导出Altium Designer13的原理图为PDF文档？
在菜单上点击【文件】＞＞【智能PDF】＞＞下一步＞＞下一步就OK了
GERBER 文件，BOM对于导出 PDF 文档，多人分析时，不能保证所有的电脑都安装有 AD10 软件，这个也很有必要，同时有利于数据备份存储。GERBER 文件，主要是生产加工用的，对于加工厂，有些厂方负责导出 Gerber 文件，工程师可以略过这步。BOM 是在采购原料，生产时用到的文件。
5.1 导出 PDF 文件
【File】→ 【Smart PDF】

5.1 导出 PDF
在 Printouts%Layer 选择要导出的层，在对应的层右击鼠标进行设置。

5.2 选取导出层
导出颜色设置

5.3，导出为灰色

5.4 图示，导出的原理图
