挡土墙图集04J008解析1.ppt

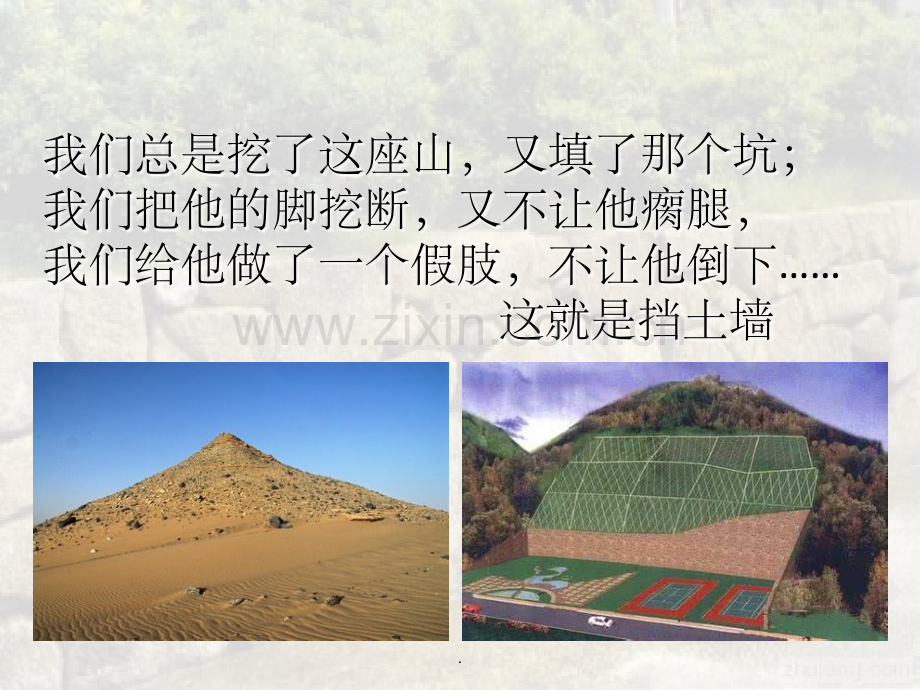

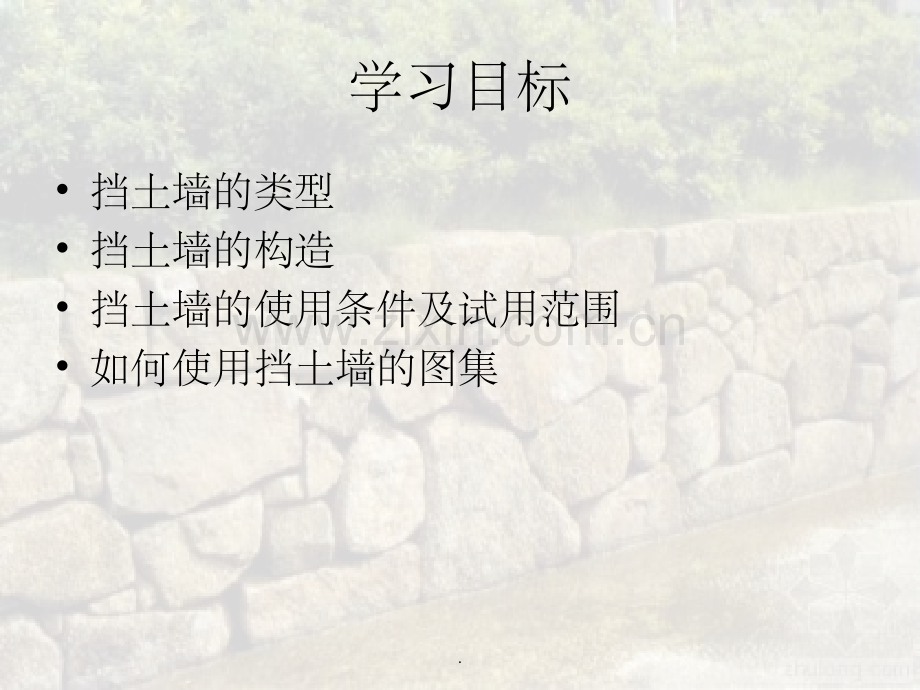

我们总是挖了这座山，又填了那个坑；我们把他的脚挖断，又不让他瘸腿，我们给他做了一个假肢，不让他倒下 这就是挡土墙.学习目标挡土墙的类型挡土墙的构造挡土墙的使用条件及试用范围如何使用挡土墙的图集.挡土墙术语图示踵：读音，zhng；本义，脚后跟。趾：脚趾头.挡土墙的分类.路堑路堑：低于原地面的挖方路基称为路堑，指从原地面向下开挖而成的路基形式。它能起到缓和道路纵坡或越岭线穿越岭口控制标高的作用。名词解释.路堤路堤：是指路基顶面高于原地面的填方路基。是交通运输工程道路建设中常见的一种道路横断面形式。名词解释.路肩路肩：路肩指的是位于车行道外缘至路基边缘，具有一定宽度的带状部分（包括硬路肩与保护性路肩），为保持车行道的功能和临时停车使用，并作为路面的横向支承。名词解释.仰斜、垂直、俯斜仰斜、垂直、俯斜名词解释土压力：仰斜土压力：仰斜直立直立俯斜俯斜宜优先选用仰斜墙背宜优先选用仰斜墙背.名词解释-仰斜挡土墙仰斜挡土墙挡土墙修建时需要开挖，仰斜墙背可与开挖的临时边坡结合挖方工程的边坡以仰斜墙为好.名词解释-俯斜、直立式挡土墙俯斜、直立式挡土墙挡土墙修建时，若墙背后需要回填土，则宜用俯斜或垂直墙背，以便填土易夯实.图集的分类中直立式和俯斜式挡土墙中无路堑墙图集的分类中直立式和俯斜式挡土墙中无路堑墙墙前地形平坦采用仰斜式为宜，墙前地形陡峭采用直立式俯斜式为宜。墙前地形平坦采用仰斜式为宜，墙前地形陡峭采用直立式俯斜式为宜。.重力式挡土墙重力式挡土墙重力式挡土墙：依靠墙身自重抵抗土体侧压力的挡土墙。.重力式挡土墙材料重力式挡土墙材料：可用块石、片石、混凝土预制块作为砌体，或采用片石混凝土、混凝土进行整体浇筑。优点优点：就地取材，施工方便，经济效果好。所以，重力式挡土墙在我国铁路、公路、水利、港湾、矿山等工程中得到广泛的应用。缺点缺点：由于重力式挡土墙靠自重维持平衡稳定，因此，体积、重量都大，在软弱地基上修建往往受到承载力的限制。如果墙太高，它耗费材料多，也不经济。适用条件适用条件：当地基较好，挡土墙高度不大，本地又有可用石料时，应当首先选用重力式挡土墙。重力式挡土墙.重力式挡土墙的经济性.重力式挡土墙受力分析G重力Ea-土压力 摩擦力 基底反力.土压力计算-土压力的类型.土压力计算-静止土压力r:土的重度，单位KN/m3K0:静止土压力系数.土压力计算-主动土压力.土压力计算-主动土压力.土压力计算-被动土压力.土压力计算-主动土压力.土压力计算-填土面作用均布荷载.土压力计算-填土面作用均布荷载.土压力计算-墙后填土分层.土压力计算-墙后填土中有地下水.挡土墙的计算-稳定性验算.挡土墙的计算-稳定性验算图集04J008P15.图集内容讲解-仰斜式路肩墙.图集内容讲解-折背式路堤墙、路堑墙Y-仰斜 Z-直立F-俯斜H-衡重X-悬臂J-路肩 T-路堤Q-路堑.图集内容讲解-填料内摩擦角内摩擦角在力学上可以理解为块体在斜面上的临界自稳角，在这个角度内，块体是稳定的；大于这个角度，块体就会产生滑动。.图集内容讲解-填料内摩擦角内摩擦角：1、岩体在竖力作用下发生剪切破坏时错动面的倾角；2、颗粒状材料(如粮食、砂子)自然堆积时与地面能形成的最大夹角。墙背填料的选择：墙背填料的选择：1)墙背填土应结合当地情况，尽量采用抗剪强度高和透水性强的砾石或砂土；严禁采用膨胀土、高液限粘土、腐植土、盐渍土、淤泥、白垩土、硅藻土和冻土块。填料中不应含有机物、冰块、草皮、树根等杂物或生活垃圾。2）当选用粘性土作填料时，宜掺入适量的砂砾或碎石；重要的挡土墙填料通过实验取得。2)墙背填土必须和挖方路基、填方路基有效搭接，纵向接缝必须设台阶。3)必须分层填筑压实，每层表面平整。4)墙身强度达到设计强度75%以上时方可开始填土。.图集内容讲解-通过墙踵垂直面和破裂面的夹角.图集内容讲解-P1、P2P1：无尽扩展基础墙趾处压力P2：无筋扩展基础墙踵处压力.图集内容讲解-折背式路堤墙、路堑墙.图集内容讲解-折背式路堤墙、路堑墙.图集内容讲解-直立式路肩墙.图集内容讲解-直立式路堤、路堑墙.图集内容讲解-俯斜式路肩墙.图集内容讲解-直立式路堤墙.图集内容讲解-衡重式路肩墙.衡重式挡土墙是指利用衡重台上部填土的重力而墙体重心后移以抵抗土体侧压力的挡土墙，亦是重力式挡土墙的一种。图集内容讲解-衡重式路肩墙.重力式挡土墙-材料毛石：毛石：1.砌体重度不低于22KN/m32.强度等级不低于MU30，M10级水泥砂浆砌筑时，MU403.毛石要求无风化，无裂纹，中部最小厚度不小于200mm。水泥砂浆：水泥砂浆：.重力式挡土墙-材料毛石混凝土毛石混凝土：在浇筑混凝土时加入一定量毛石 毛石掺入量不大于总体积的30%.重力式挡土墙-尺寸1:0.21:0.3，尽量与，尽量与墙背平行墙背平行坡度愈缓，土压力越小，坡度愈缓，土压力越小，但为避免施工困难不小但为避免施工困难不小于于1:0.25.重力式挡土墙-沉降缝变形缝变形缝：1020米一道泄水孔泄水孔：23米一个，梅花形布置.重力式挡土墙-防、排水.悬臂式挡土墙悬臂式挡土墙悬臂式挡土墙由底板和固定在底板上的直墙构成，主要靠底板上的填土重量来维持稳定的挡土墙，主要由立壁、趾板及踵板三个钢筋混凝土构件组成。.悬臂式挡土墙1.挡土墙为何上窄下宽2.1号和2号钢筋为何不等长.悬臂式挡土墙.悬臂式挡土墙.悬臂式挡土墙0.50.7H最终尺寸依据计算确定墙高一般不大于6米为便于施工一般为竖直1:0.021:0.05.挡土墙基础.挡土墙基础-承载力特征值fa.挡土墙基础-扩展基础采用扩展基础后的挡土墙高度Ht=H-Hj-nbj+hc为每延米用量当fa低于无筋扩展基础的要求，但fa大于等于Pk时，可采用扩展基础Pk:扩展基础基底均布压力.挡土墙基础-抗震承载力调整.挡土墙选用实例例题一某一工业场地，竖向布置一台阶，上台阶标高55m，布置道路，下台阶标高50.7m，为厂房用地。场地土为砂性土，地基承载力特征值fak=200Kpa,按7度（0.1g）设防。为节约用地，决定修建挡土墙。.挡土墙选用实例.图集中未涉及的挡土墙形式锚杆式挡土墙：是由钢筋混凝土板和锚杆组成，依靠锚固在岩土层内的锚杆的水平拉力以承受土体侧压力的挡土墙。.图集中未涉及的挡土墙形式锚定板式挡土墙：由钢筋混凝土肋柱、钢筋混凝土墙面、钢拉杆、铆钉板组成。铆钉板墙借助于埋在填土内的锚定板的抗拔力抵抗土的侧压力，保持墙体稳定性。.图集中未涉及的挡土墙形式扶壁式挡土墙.图集中未涉及的挡土墙形式加筋挡土墙加筋挡土墙：是在土中加入拉筋，利用拉筋与土之间的摩擦作用，改善土体的变形条件和提高土体的工程特性，从而达到稳定土体的目的。加筋土挡土墙由填料、在填料中布置的拉筋以及墙面板三部分组成。一般应用于地形较为平坦且宽敞的填方路段上，在挖方路段或地形陡峭的山坡，由于不利于布置拉筋，一般不宜使用。.谢谢!.
