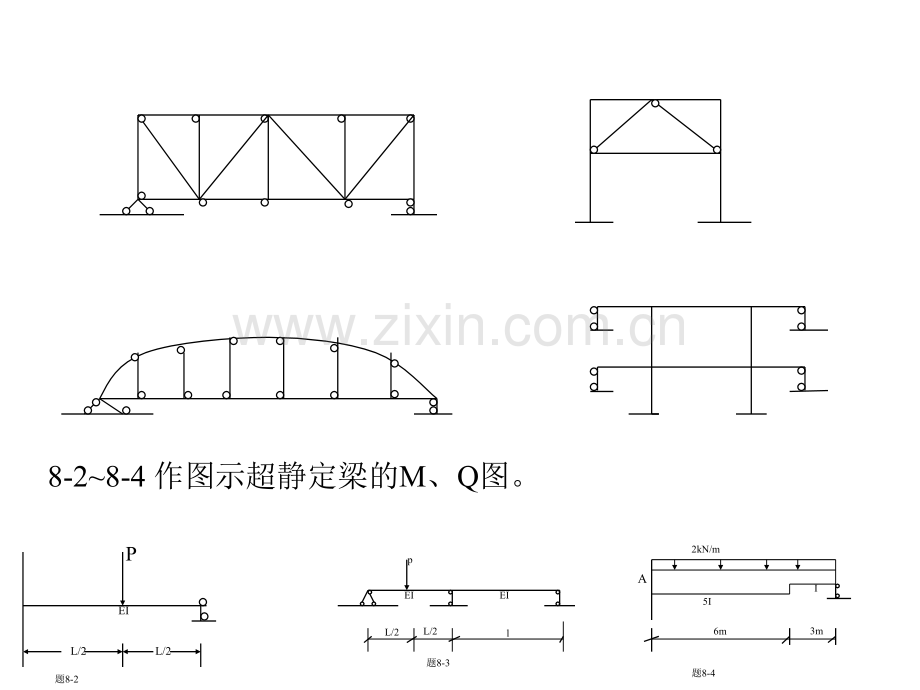

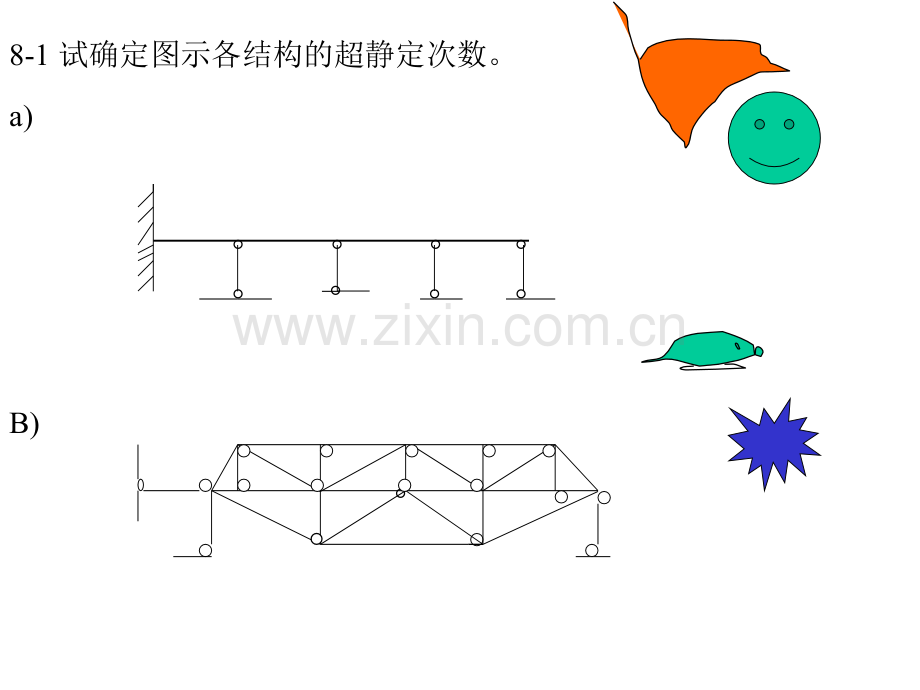

8-1 试确定图示各结构的超静定次数。a)B)8-28-4 作图示超静定梁的M、Q图。PL/2L/2pEIL/2EIEIL/2l2kN/mA5II6m3m题8-2题8-3题8-48-5 用力分析图示刚架，绘制M、Q、N图。qCABllEI=常数题8-5图示刚架E=常数，N=5/2，试作其M图，并讨论N增大和减小时M图如何变化。15KN/ML2=NL1I1AI1CDB10m6m 题8-68-7作刚架的M图。56kNABCD3m3m3m3mEI=常数8-9 试求图示超静定桁架 各杆的内力。ABCDPPaa8-11 试分析图示组合的内力，绘出受弯杆的弯矩图并求出各杆轴力。已知上弦横梁的EI=1*10000KN*M，腹杆和下弦EA=2*100000KN。80KNABEFCD3m1.5m1.5m3m1m此课件下载可自行编辑修改，此课件供参考！此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！部分内容来源于网络，如有侵权请与我联系删除！
