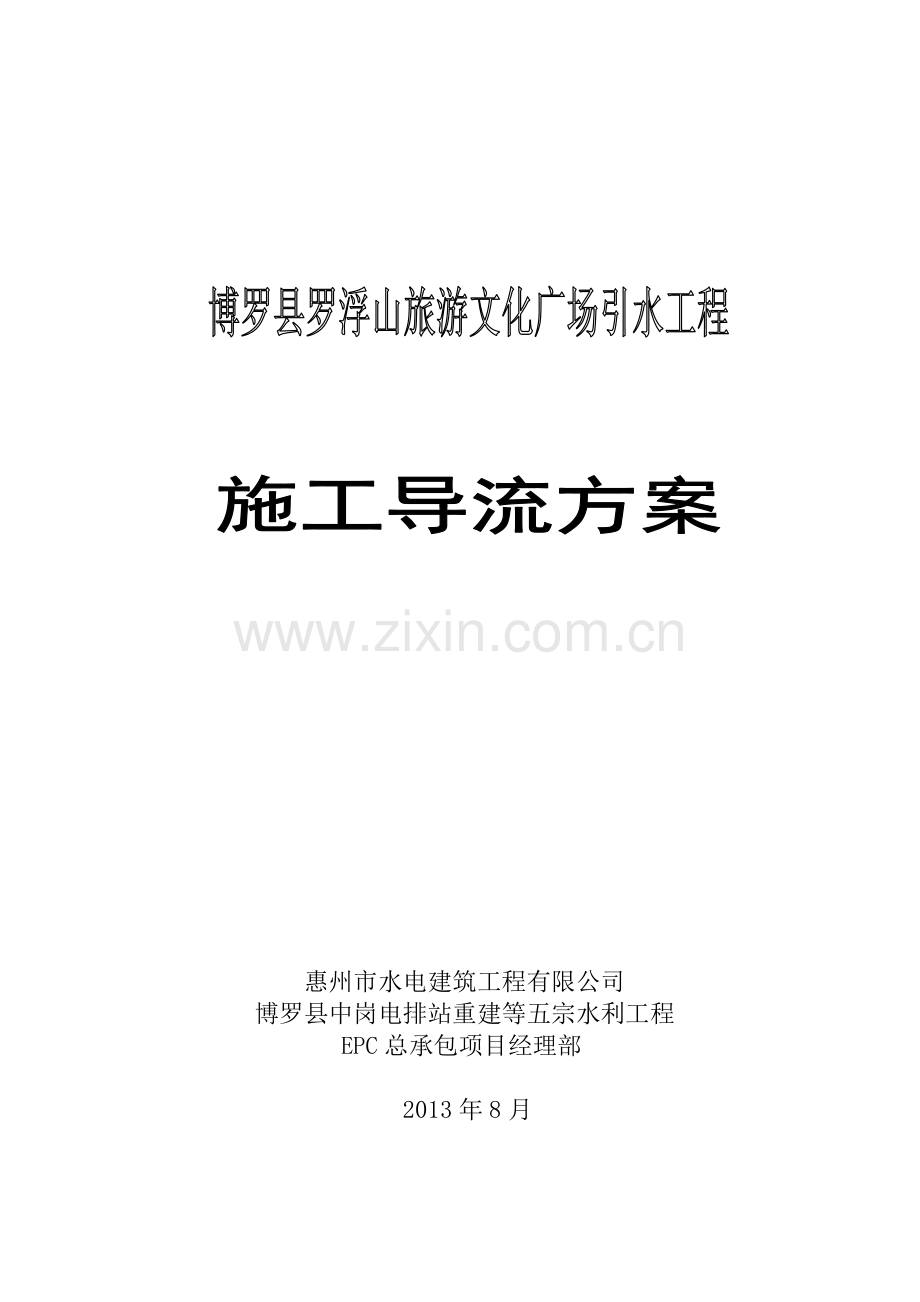

惠州市水电建筑工程有限公司博罗县中岗电排站重建等五宗水利工程EPC总承包项目经理部2013年8月 博罗县罗浮山旅游文化广场引水工程施工导流方案目录施工导流方案- 1 -1 . 施工导流的必要性- 1 -2 . 施工导流方案- 1 -3 . 导流方式- 2 -4 . 导流建筑物的设计- 2 -5 . 围堰施工- 3 -6 . 导流平面布置图- 4 -博罗县罗浮山旅游文化广场引水工程施工导流方案1 . 施工导流的必要性福田河整治工程特点是：线路长，但项目单一，福田河整治涉及到河道清淤疏浚、格宾石笼护脚、格宾护垫护坡及消力池工程的施工，需要干地作业，因为线路长，所以整条河道的施工要进行分期导流，按方案作分期、分段进行施工。2 . 施工导流方案导流建筑物级别为5级，挡水建筑物洪水重现期为105年，考虑到每一建筑物的施工期较短，故导流标准选用3年一遇设计水位和流量，导流时段选取今年8月次年2月。根据现场实际地形情况，本工程拟采用分期分段施工方式进行施工，施工导流分期导流，导流围堰分横向围堰与纵向围堰。(1)汛期导流（今年8月10月）:在汛期期间，河道中部河滩地宽广位置布局纵向围堰进行导流施工。1）福田河桩号FT0+577.0FT0+820.5段直接用该段狭窄河道导流，左岸河滩地做纵向围堰基础，并用左岸土方开挖料修筑围堰。2）福田河桩号FT0+849.4FT0+951.1段用右岸河滩地做纵向围堰基础，用土方开挖料修筑围堰。待右岸格宾护脚完成后，FT0+849.4桩号段修筑横向围堰，改为右岸格宾石笼护脚旁二期导流，对左岸原浆砌石挡墙进行修复。3）福田河桩号FT0+951.1处消力池工程采用横向围堰导流，围堰右岸埋设两条导流涵管（内径为1000mm砼预制涵管）通往右岸已有水渠进行导流。福田河桩号FT0+951.1FT0+982.5段消力池工程及格宾护岸工程即可进行干地施工作业。4）福田河桩号FT0+982.5FT1+275.4段直接用该段狭窄河床做一期导流，左岸河滩地做纵向围堰基础，并用左岸土方开挖料修筑围堰。待左岸格宾护脚完成后，FT0+982桩号段修筑横向围堰，左岸留个宽度为2m的缺口，改为左岸格宾石笼护脚旁二期导流，右岸进行护岸施工。5）福田河桩号FT1+275.4FT1+367.0段用原河床做一期导流，右岸河滩地做纵向围堰基础，并用右岸土方开挖利用方加高围堰。待右岸护岸格宾护脚完成后，在FT0+982桩号段修筑一条横向围堰，右岸留个宽度为2m的缺口，改为右岸格宾石笼护脚旁二期导流，左岸进行护岸施工。(2)枯水期导流（今年10明年2月）： 汛期过后，进入枯水期，河道下游桩号FT1+367.0FT1+635.4段先施工左岸部分，填筑纵向围堰，原河床做一期导流，待左岸护岸完成后在FT1+367.0桩号处修筑一条横向围堰，左岸留个宽度为2m的缺口，改为左岸护岸格宾石笼护脚旁进行二期导流，右岸进行护岸施工。对河道上游桩号FTO+OOOFTO+563.2段（即1#水陂以上）进行纵向围堰导流施工。桩号FT0+566.8段1#陂头处中间采用破口以降低之前的雍高水位，破口口径为2m2m，待该段施工任务完成后进行修复。3 . 导流方式施工导流方式是：（1）横向围堰：消力池工程及左右护岸流水施工时采用横向围堰。 （2）纵向围堰：护岸施工时在格宾石笼护脚线2m处利用料填筑围堰（分左右岸进行）。若基坑渗漏水，可采用地面导沟排水法将渗漏水引入集水井，集水井深1.01.5m，长宽约1米，集水井底铺30cm碎石护底，用竹筐护壁。采取抽水机直接抽排的方式进行排水。4 . 导流建筑物的设计（1）横向围堰。施工围堰用基坑开挖料填筑，部分河段用袋装土护坡。设计水位根据导流方式和渠道的附近地面高程进行推算确定。围堰断面示意图见下图：（2）纵向围堰。围堰用基坑开挖料或外运粘土填筑，部分河段用沙袋护坡。堰顶宽度1.0m，堰底宽度约5m，围堰高度12m，具体高度根据施工期流量及水位确定其堰顶高程。围堰迎水坡坡比为1:1，背水坡坡比为1:1，（纵向）围堰剖面图如下图所示：5 . 围堰施工围堰土方填筑料主要利用基坑开挖料，最好采用粘性土填筑。采用1.0m3挖掘机装车、自8t卸汽车运土、推土机平土、压路机压实。袋装土护坡：部分河段采用尼龙土袋护坡。用人工装袋，由胶轮车运至工作面，人工堆砌。围堰拆除：围堰拆除主要是位于河边的纵向围堰的拆除，须待整个坡脚的水下部分施工完成后才将围堰挖除。围堰挖除采用1.0m3长臂挖掘机清挖、8t自卸汽车装运。如下图所示：6 . 导流平面布置图 导流平面布置图见下图：其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落- 6 -
