初中物理九年级物理全册第十五章电流和电路重难点归纳.pdf

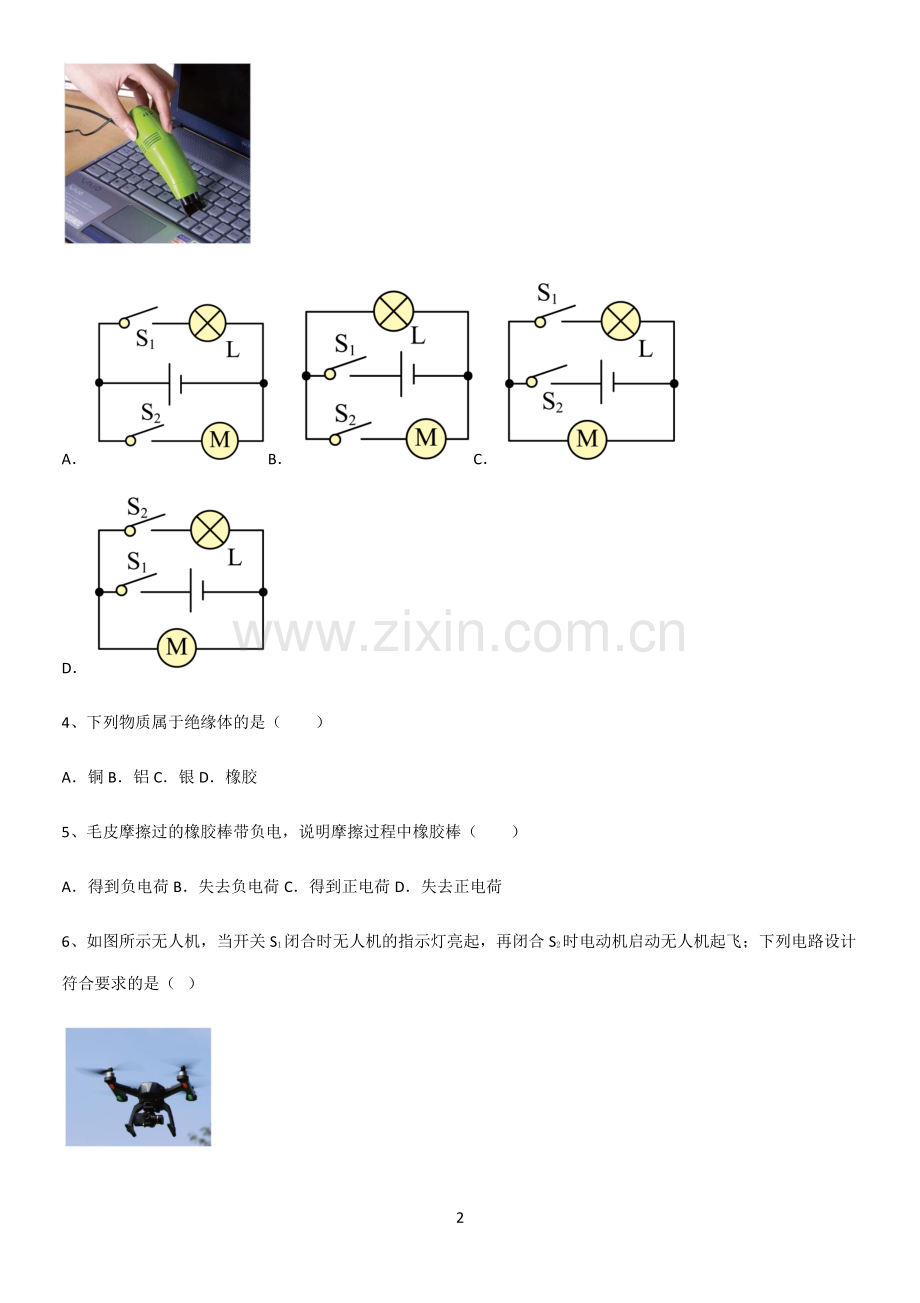

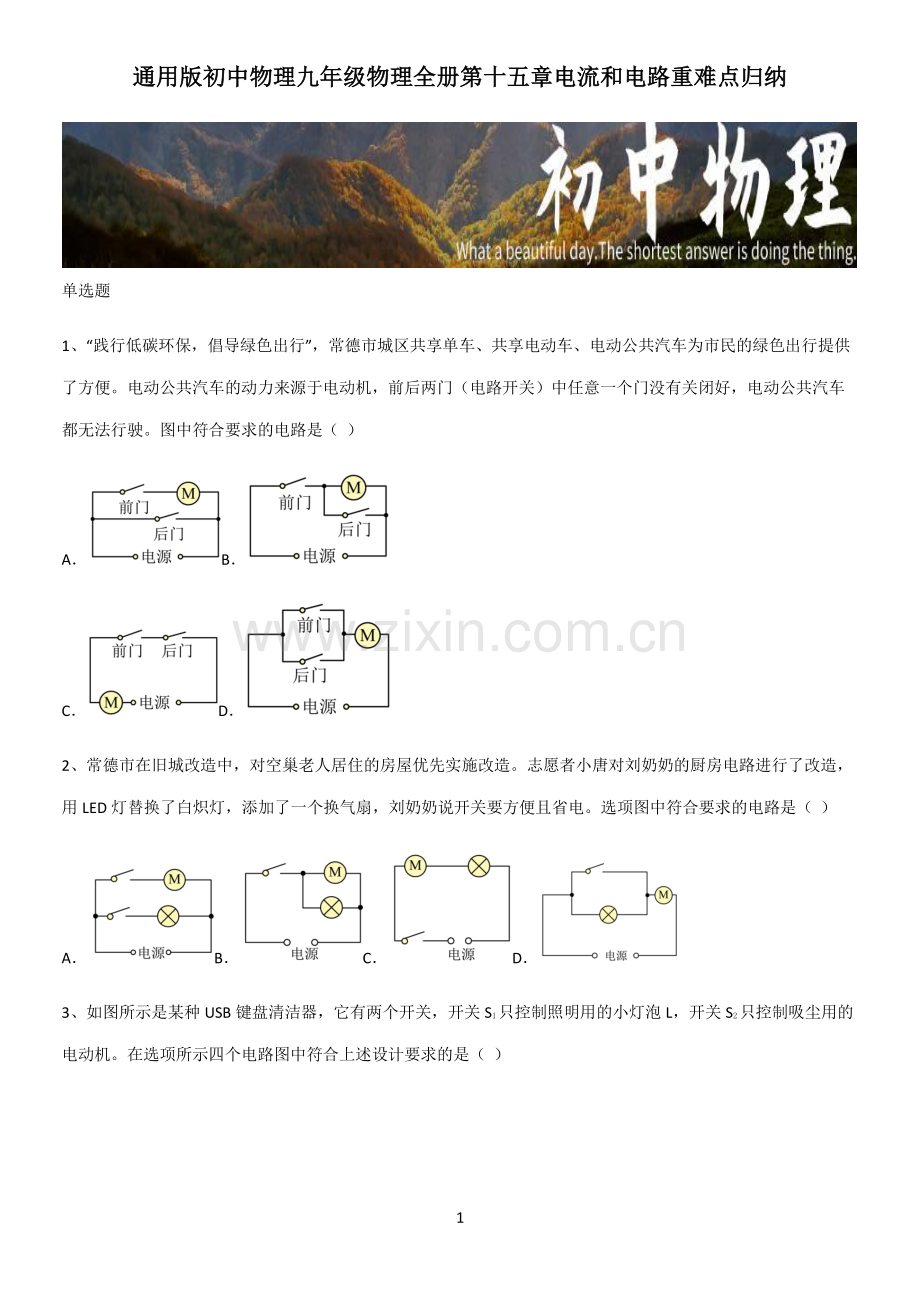

1 通用版初中物理九年级物理全册第十五章电流和电路重难点归纳通用版初中物理九年级物理全册第十五章电流和电路重难点归纳 单选题 1、“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（）AB CD 2、常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用 LED 灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（）ABCD 3、如图所示是某种 USB 键盘清洁器，它有两个开关，开关 S1只控制照明用的小灯泡 L，开关 S2只控制吸尘用的电动机。在选项所示四个电路图中符合上述设计要求的是（）2 ABCD 4、下列物质属于绝缘体的是（）A铜 B铝 C银 D橡胶 5、毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A得到负电荷 B失去负电荷 C得到正电荷 D失去正电荷 6、如图所示无人机，当开关 S1闭合时无人机的指示灯亮起，再闭合 S2时电动机启动无人机起飞；下列电路设计符合要求的是（）3 AB CD 7、10 个小灯泡串联在一起，已知某处电路的电流是 100 mA，则通过每个小灯泡的电流是（）A0.1mAB10mAC0.1AD1000mA 8、小致设计了一款电动玩具警车。只闭合开关 S1，警示灯 L 发光；只闭合开关 S2，电动机工作，玩具警车运动。以下设计符合要求的是（）ABCD 9、如图所示，当开关闭合时，可能发生的现象（）AL1发光，L2不发光 BL1不发光，L2发光 CL1、L2都发光 DL1、L2都不发光 10、用丝线吊起三个通草球，其中任意两个靠近都相互吸引，则它们可能是（）4 A两个带异种电，一个不带电 B两个带负电，一个带正电 C两个带正电，一个不带电 D两个带正电，一个带负电 11、如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于 40。感应开关 S1闭合，只有绿灯照亮水流；当水温达 40及以上，感应开关 S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（）AB CD 12、与头发摩擦过的塑料尺能“吸”起纸屑，下列现象中与该原理相同的是（）A两滴水珠“吸”到一起成为一滴大水珠 B通过吸管把饮料“吸”到嘴里 C干手搓开的新塑料袋“吸”在手上 D行驶汽车的窗帘被“吸”出窗外 13、戴口罩是防止新冠病毒传播的有效措施之一，如图所示，医用外科口罩由口罩体、鼻夹、口罩带组成，口罩体采用三层工艺制成，下列说法正确的是（）5 A新冠病毒随飞沫传播是一种分子运动 B过滤效率高，是因为口罩材料分子之间没有空隙 C口罩体中带有静电的熔喷布具有吸引轻小物体的性质 D佩戴口罩时，轻压鼻夹能使其与鼻梁贴合，说明鼻夹材料具有很好的弹性 14、某科技小组的同学设计了一种可以自动加湿的电风扇，风扇运行过程中，当空气湿度下降到一定时、湿度控制开关 S1自动闭合，加湿系统自动运行；断开电源总开关 S2，风扇和加湿系统同时停止工作。则下列电路符合上述特点的是（）ABCD 15、某小区的门禁系统利用电动机实现开关门。业主可利用人脸识别（相当于开关S1）或门禁卡（相当于开关S2）自动开门进入小区：外来人员经过核查登记后，由保安人员手动控制开关S3，开门进入小区，下列符合设计要求的电路图是（）AB 6 CD 多选题 16、下图的四个电路中，开关闭合时，为并联电路的是（）AB CD 17、如图所示的电路，下列说法正确的是（）A闭合开关S1时电灯L1发光 B闭合开关S2时电灯L2发光 C闭合开关S1和S2时，电灯L1、L2和L3并联 D闭合开关S1和S2时，电流表A1测量的是L3电流 18、在学校的第三届科技节上“新能源发明”项目中，有一组如图所示的作品，分别用柠檬和西红柿连着的液晶显示器，来自低年级的参观者们十分好奇。关于这个作品，下列说法正确的是（）7 A液晶显示器能够工作是因为有大量的质子发生定向移动 B电路中电流的方向是“+”“a”“b”“-”C柠檬能够作为电源是因为创造了电荷 D水果电池工作时是将化学能转换成电能 19、关于以下课本中的插图，说法正确的是（）A图（a）中用丝绸摩擦过的两根玻璃棒相互排斥，说明同种电荷相互排斥 B图（b）中实验器材叫做验电器，它可以来检验物体带正电荷还是负电荷 C图（c）是电吹风的简化电路，电热丝 A 和吹风机 B 的位置不能互换 D图（d）用来研究电阻与哪些因素有关，研究过程中采用了控制变量法和转换法 20、下列关于物理概念的说法中，正确的是（）A物体温度升高，不一定吸收热量，但它的内能一定增加 B金属导电时，自由电子的定向移动方向与电流的方向相反 C比热容在数值等于一定质量某种物质温度升高 1C 时所吸收的热量 D内能总是从内能多的物体向内能少的物体转移 21、如图所示是一款可以除去汽车上静电的金属钥匙扣，手握它接触汽车门把手，它的指示灯如果发光，就表8 示正在消除汽车上的静电。该静电钥匙扣在消除静电过程中，下列说法正确的是（）A指示灯发光表示有电流通过指示灯 B指示灯中电荷移动方向和电流方向相同 C指示灯发光将电能主要转化为光能 D指示灯相当于这个电路中的电源 22、如图所示电路，闭合开关 S，三个不同规格的电灯都发光，电流表 A1、A2、A3的示数分别为I1、I2、I3，通过电灯 L1的电流为L1，则下列关系正确的是（）AI1I2BI2I3CL1I1I2DI1I2+I3 23、如图甲，闭合开关 S1、S2时，灯泡 L1和 L2发光，电流表 A1、A2的指针指在同一位置如图乙所示。下列说法中正确的是（）9 A电流表 A1的示数为 0.3A B通过灯泡 L2的电流为 1.2A C若只断开 S2，电流表 A2示数不变，A1示数变小 D若某时刻只有灯泡 L1熄灭，原因可能是 L1被短路 24、如图是一个电吹风的简化电路，A 是吹风机（电动机），B 是电热丝，则（）A若只闭合开关S1，吹出的是冷风 B若只闭合开关S2，吹出的是热风 C若开关S1、S2都断开，不吹风 D若开关S1、S2都闭合，吹热风 25、如图所示连接电路，下列分析正确的是（）A当断开 S1、闭合 S2时，电路处于断路状态 B当 S1闭合，S2断开时，L1发光，L2不会发光 C当闭合 S1、S2时，只有 L1会发光 D只闭合 S1，发现 L1和 L2都不发光，则故障可能是 L2断路 填空题 10 26、如图所示的电路中，当开关 S1闭合，S2断开时，电流表 A 的示数为 240mA，则通过 L2的电流是_mA；当开关 S1、S2均闭合时，电流表 A 的示数为 0.56A，则通过灯泡 L1的电流是_A，通过 L2的电流是_A。27、如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。应选择如下方案_；A将一个电流表串联在 Q 点 B将一个电压表并联在 Q、M 点之间 C将一个电压表并联在 M、N 两点之间 请写出选择方案后，闭合开关 S 后的操作、电表的示数变化情况及其对应的故障：_。28、梳过头发的塑料梳子，由于摩擦会带电，摩擦起电的本质是_（选填“电荷的转移”或“创造了电荷”），将带电的 梳子接触验电器的金属小球后金属箔片张开，金属箔片张开的原因是_。29、用丝绸摩擦过的玻璃棒接触验电器的金属球，验电器的金属箔会张开，张开是因为_，金属箔张开瞬间电流的方向是由_（选填“金属箔到金属球”或“金属球到金属箔”）。11 30、在探究摩擦起电的实验中。用毛皮摩擦过的橡胶棒能吸引轻小纸屑，说明橡胶棒带了电，根据你掌握的原子结构的知识，下列关于带电原因的猜想，你认为正确的是_（选填序号）：摩擦创造了电荷；是由于电子发生了转移；是由于质子发生了转移。
