60万吨兰炭工程可行性研究报告.doc

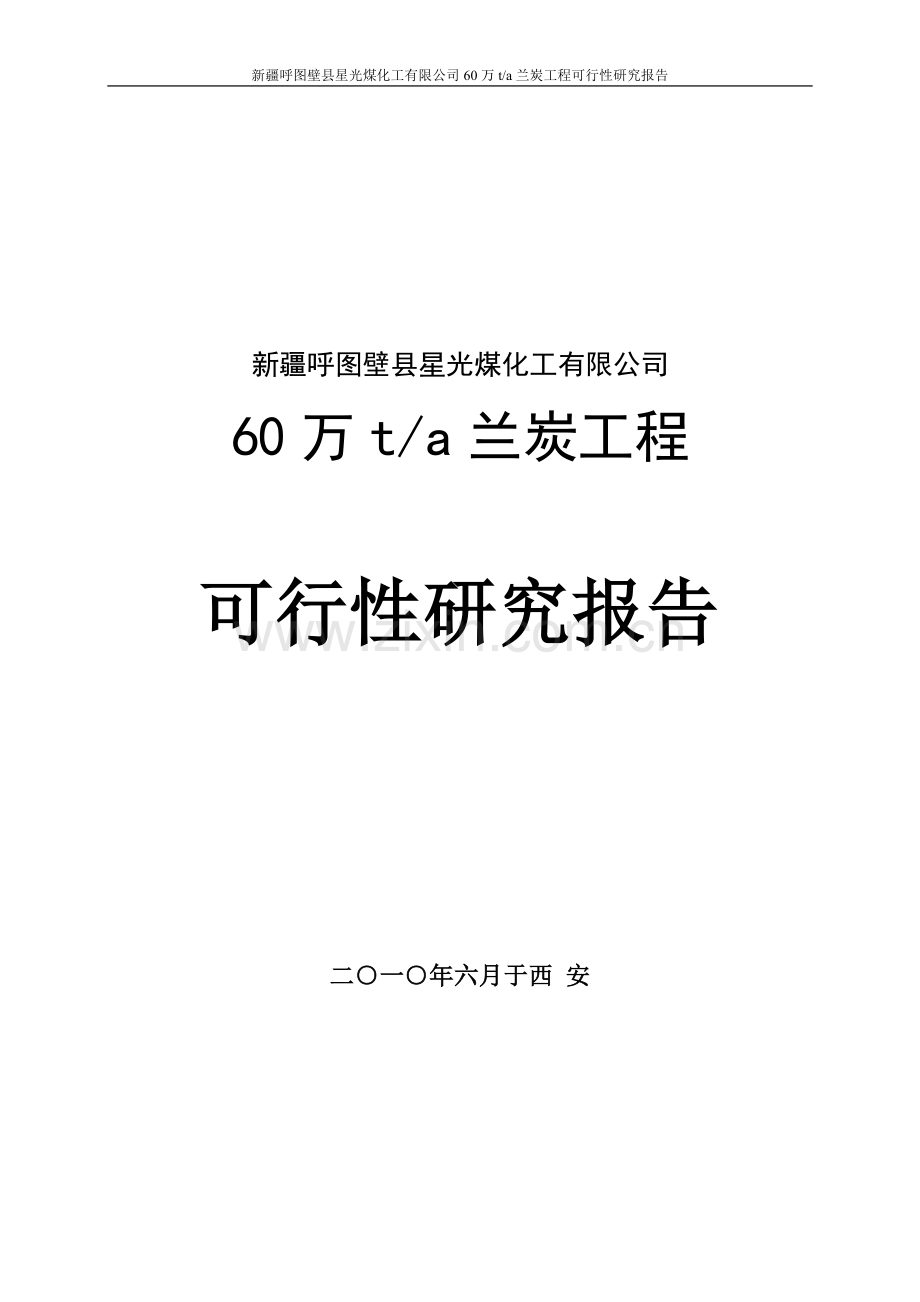

新疆呼图壁县星光煤化工有限公司60万t/a兰炭工程可行性研究报告

新疆呼图壁县星光煤化工有限公司
60万t/a兰炭工程

可行性研究报告

二○一○年六月于西 安

目录
1、说明 1
1.1概述 1
1.2厂址 1
1.3建设规模 1
1.4原料来源 2
1.5产品规模、数量、质量及用途 2
1.6工厂生产工段组成及其装备水平 4
1.7 生产辅助、公用辅助设施 5
1.8环境保护、安全与工业卫生 6
1.9职工定员及主要技术经济指标 7
1.10经济评价 8
2、市场预测 9
2.1 半焦市场预测 9
2. 2煤焦油及煤气的市场分析 11
2.3 煤气的利用 11
2.4 其它方面 11
3、厂址及建厂条件 12
3.1厂址概况 12
3.2气象条件 12
3.3交通运输条件 13
3.4供水条件 13
3.4供电条件 13
4、产品方案及生产规模 14
4.1产品方案 14
4.2 生产规模 14
4.3产品质量指标 14
5、主要生产车间工艺流程及设备选型 15
5.1备煤车间 15
5.2 干馏车间 16
5.3运筛贮焦 18
5.4煤气净化车间 19
5.5脱硫及硫的回收 21
6、公用及辅助工程 24
6.1总图运输 24
6.2给排水 27
6.3 废水综合处理站 29
6.4电力与电信 33
6.5工业仪表和自动化（生产过程控制） 36
6.6热力、通风、除尘和压缩空气 42
6.7工业建筑 43
7、环境保护 49
7.1设计依据及采用的主要标准 49
7.2工程概况 50
7.3主要污染源、污染物及其控制措施 50
7.4环保投资估算 56
7.5工程投产后的环保预期效果及效益分析 56
8、安全设施与职业卫生专篇 59
8.1 编制依据及采用主要标准 59
8.2 工程概况 61
8.3建设地区存在的主要危险因素及主要防范措施 61
8.4生产过程中主要危害因素及主要防范措施 63
8.5安全卫生机构 66
8.6安全投资估算 66
8.7安全卫生措施的效果预测及评价 67
8.8职业卫生 67
9、消防专篇 74
9.1设计依据及采用的标准 74
9.2 工程概况 75
9.3火灾危险性分析 75
9.4区域火灾危险类别 75
9.5主要易燃、易爆物 76
9.6生产场所的火灾危险性 76
9.7设计采取的防火消防措施 77
9.8消防设施投资估算及预期达到的效果 79
10、节能专篇 80
10.1 编制依据 80
10.2工程概况 80
10.3 能耗分析 81
10.3.4投入能耗折算系数 81
10.4 节能措施 82
11、职工定员及主要技术经济指标 83
11.1职工定员 83
11.2 主要技术经济指标 84
12 技术经济分析 86
12.1编制依据 86
12.2建设规模及主要工程内容 86
12.3工程总投资、资金来源、建设进度 87
12.4流动资金估算与使用 88
12.5产品销售收入 88
12.6成本费用 89
12.7财务分析 90
12.8综合评价 92
附表：
1、 流动资金估算表
2、 年生产总费用表
3、 损益表
4、 财务现金流量表
5、 资金来源与运用表
6、 资产负债表
7、 设备表
附件：
1、 原料煤煤质检验报告
2、 建设场地岩土工程勘察报告
附图：
1、总平面布置图
2、工艺流程简图
3、干馏炉平、剖、立面图
4、鼓风冷凝工段工艺流程图
5、化产脱硫工艺流程图
6、废水处理工艺流程图

新疆呼图壁县星光煤化工有限公司60万t/a兰炭工程可行性研究报告
1、说明
1.1概述
新疆呼图壁县星光煤化工有限公司现兰炭生产规模为10万吨/年，生产规模较小、装置落后、产品质量不稳定、环境治理措施差、市场竞争力不强。为扩大规模，提高市场竞争力，公司拟建60万吨/年兰炭工程，项目分二期建设，待一期建设完成后，在拆除原先10万吨/年兰炭生产装置的基础上建设二期生产线。配套建设剩余煤气综合利用项目。
1.1.1编制依据
（1）新疆呼图壁县星光煤化工有限公司委托陕西方圆工程设计有限责任公司可研设计合同。
（2）新疆呼图壁县星光煤化工有限公司提供的相关资料。
1.1.2项目名称：新疆呼图壁县星光煤化工有限公司60万t/a兰炭工程
1.1.3项目建设单位：新疆呼图壁县星光煤化工有限公司
1.1.4单位法人代表：赵志亮
1.2厂址
新疆呼图壁县大丰镇
1.3建设规模
按年产兰炭60万t/a（一期30万t/a），焦油6万t/a，剩余煤气4.70×108N m3/a,供石灰窑燃料用气；炉型选用FY3582型空腹内热式干熘炉，炉组规模为8组，（8×8＝64孔）相应配套设施有备煤、熄焦筛贮焦、冷鼓、焦油回收、脱硫和辅助生产设施等。
1.6.2主要装备水平
备煤车间：采用机械化运煤、筛分、皮带机等，全封闭以减少操作人员数量，改善操作条件，减少占地。
干馏车间：直立式炭化炉采取8组炉体布置，分两个系统，每个系统4台炉子。炉型选择FY3582型空腹内热式直立炭化炉。
炉体结构及特点：
（1）该炉型比一般直立炭化炉扩大了炉容，炭化室长度3500mm、宽540mm，高度增加到8200mm，炭化室中心距1750mm，从而为直立炭化炉的稳产、高产提供了有利条件。
（2）增大了燃烧室的容积和适当进气数量，使煤气和空气在燃烧室充分燃烧，热废气均匀进入炭化室，从而有效地防止挂渣和进气口的剥蚀。
（3）每组炭化室两侧分别设有2条独立的水平火道（燃烧室）、双排进气口、一个两排喷火口，可灵活地调节每组炭化温度分布，确保整炉产品质量均匀，稳定。
（4）兰炭熄焦采用烟气或蒸汽冷却的干法熄焦，兰炭水份低，质量好。经熄焦的兰炭通过皮带送到筛分机上进行分级，分成＞20mm、8～20mm、＜8mm三级。分级后的兰炭由胶带机分别运至贮焦场。
煤气净化工段：
本设计处理煤气量为11×104Nm3/h，采用直冷工艺流程。
工艺流程：
从炭化炉出来的煤气→集气槽→气液分离器→文式塔→电捕焦油器→煤气风机→脱硫→回炉、供石灰窑
工艺特点：
（1）采用超临界O2含量的大直径电捕焦油器和PDS+拷胶的湿式脱硫工艺。
（2）煤气中焦油去除率高，脱硫效率好。
（3）采用直冷工艺流程，符合新疆地区煤的低温干馏煤气净化的生产实际特点。有利于环保并节约投资和运行成本。
（4）技术成熟，在生产中已被应用。
1.7 生产辅助、公用辅助设施
1.7.1总图运输
工厂占地16.82hm2, 本设计按60万t/a规模设计，总平面布置根据地形、工艺等条件布置了备煤区、炼焦区、煤气净化区，化产回收区、污水处理区和焦炭堆场、油库区和辅助设施等几个主功能区。此外还有办公、道路、绿化、消防及门卫等公共辅助区。另在距厂区7km，县城呼雀街上设立销售处、职工住宿生活区。
该厂交通便利，距乌鲁木齐100千米，距呼图壁县城28千米，距石河子市50千米。
11、职工定员及主要技术经济指标
11.1职工定员
11.1.1编制依据
本职工定员依据原冶金工业部《冶金企业劳动定员定额标准》（LD/T44.24-93）中有关规定，并结合本工程的具体情况编制。生产工人按岗位配置，连续生产操作岗位按四班制配备，三班制动转。补缺勤人员按生产工人的4%计。
11.1.2编制范围
本定员编制范围包括备煤工段、炼焦工段、煤气净化及化产回收工段、污水处理工段及公用辅助设施的生产岗位人员和管理及服务人员。
11.1.3组织机构
根据企业组织机构设置要适应企业生产经营，体现集中管理，强化专业的归口管理和职能部门综合管理的原则，结合本工程规模和具体情况，设计采用厂、科室或车间两级管理方式。
11.1.4编制结果
本工程职工一期定员为100人，其中生产工人90人，管理人员10人。
11.1.5人员培训
a）管理人员的培训
管理人员要求有中专以上学历和助理工程师以上技术职称。对生产、技术、设备、经营、自动控制管理人员送到国内已投产的同类单位进行现场培训。
b）生产人员的培训
生产人员要求具有高中文化程度，对生产、维修、自动控制等技术骨干需专门培训2～3个月，到国内已投产的同类单位进行培训，一般生产人员在厂内培训，以上人员在上岗前进行技术考核，凭合格证上岗。
职工定员表 表15-1（单位：人）
序号
单位名称
定员
备 注

一、生产人员

1
备煤工段
16

2
炼焦工段
26

筛焦工段
4

3
煤气净化工段（包括化产回收）
20

4
废水处理站
8

5
公用辅助设施
12

6
补缺勤
4

小计
90

二、管理人员
10

职工总数合计
100

11.2 主要技术经济指标
技术经济指标表 表15-2
序号
指标名称
单位
指标
备注
a
b
c
d
e

一、规模

1
直立炉
组
8

2
兰炭
万t/a
60

二、产品质量

1
兰炭
t/a
600000

其中：≥20mm
t/a
60000

8mm-20mm
t/a
480000

<8mm

60000

2
焦油
t/a
60000

3
煤气
Nm3/a
9.4×108

其中：外供
Nm3/a
4.70×108

三、原材料消耗

1
块煤
t/a
990000

2
氢氧化钠
t/a
600

四、动力消耗

1
生产用水
Nm3/h
6.5

2
生活用水
Nm3/h
2.7

3
循环冷却水
Nm3/h
9.2

4
电

装机总容量
kw
2175

工作容量
kw
1537

年耗电量
kwh/a
13.4×106

5
蒸汽
t/a
81468

6
新水
t/h
9.2

五、职工定员
人
100

1
其中：生产工人
人
90

管理人员
人
10

六、总图

1
占地面积
m2
168200

2
道路长度
m
3343

6-7m宽
m
1150

8- 10m宽
m
2193

3
绿化用地面积
㎡
3.3×104

4
绿化用地率
%
20

5
土方量（填方）
m3
92500

七、投资

1
固定资产投资
万元
8733.84

2
流动资金
万元
6237
1871为铺底

八、财务预测指标

1
销售收入（平均）
万元/a
56025

2
总成本费用（平均）
万元/a
47500.07

3
销售税金及附加
万元/a
1692.79

4
出口税金
万元/a

5
利润总额（平均）
万元/a
8524.93

6
全投资内部收益率
%
62.5
税前
7
全投资内部收益率
%
54.00
税后
8
全投资回收期
年
2.3
税前含建设期一年
9
全投资回收期
年
3.3
税后 含建设期一年
10
净现值（ic=10%)
万元
50931
税前
11
净现值（ic=10%)
万元
36660
税后
12
投资利润率
%
47.9
税后
12 技术经济分析
12.1编制依据
本项目根据国家发展和改革委员会与建设部关于建设项目经济评价工作的若干规定及建设项目经济评价方法中有关规定和要求深度进行编制。
12.2建设规模及主要工程内容
本工程为新疆呼图壁县星光煤化工有限公司年产60万吨兰炭项目。主要工程项目有备煤系统、炼焦系统、煤气净化系统及相应的生产辅助设施。
12.3工程总投资、资金来源、建设进度
工程固定资产投资8933.84万元，流动资金7484万元，铺底流动资金为1072万元，全部自筹，本工程建设期按一年计。
60万吨/年兰炭项目工程投资概算表 表16-1
序号
工程或设备名称
概算价值（万元）
备 注
建筑工程费
安装工程费
设备购置费
其它工程费
合 计
1
工程费

1.1
备煤车间
389.98
132.24
358.4

880.62

1.2
直立炉炼焦车间
267.27
326.48
1212.43

1806.18

1.3
出焦、筛焦系统
92.07
103.12
316.61

511.8

1.4
煤气净化车间
206.72
482.28
1671.1

2360.1
包括脱硫
1.5
公共辅助设计

1.5.1
给排水工程
52.20
9.65
50.4

112.25

1.5.2
变电所及电气
24
124
508

676

1.5.3
化验、机修
50
5.00
65.53

130.53

1.5.4
办公楼、福利
25

25

1.5.5
外管网(厂区内)
12.24
62.48
70.4

165.12

1.5.6
采暖、通风、空压
4.8
4.32
59.6

78.72

1.5.7
污水处理
50
20
604

670

1.5.8
仪表及控制
3.6
26.4
86.00

126

1.5.9
计算机
5.6
40
60

105.6

1.5.9
总图
445
0
72

517

小计
772.44
371.77
1095.93

2035.22

工程费用合计
1728.48
1415.89
4654.47

10200.14

2
无形资产费用与递延资产

2.1
建设管理费

185
185

2.2
工程监理费

150
150

2.3
调试费

100
100

2.4
设计费

200
200

2.5
土地征用费

300
300

小计

935
935

3
建设投资合计

11135.14

4
铺底流动资金

1072
1072

总计

12207.14

12.4流动资金估算与使用
项目所需流动资金按分项详细估算法进行估算，估算参数如下：
应收账款：30天 现金：30天 产成品：20天
应收账款：36天 原材料：20天 在产品：15天
动力：15天
按上述各项参数进行计算，本工程共需流动资金全部自筹。
12.5产品销售收入
产品售价有建设单位提供，投产期按达到设计产量90%计算，正常年份销售收入见下表：
产品销售收入表
序号
产品名称
年产量（t）
售价（元/t）
金额（万元）
1
兰炭
600000
700
42000
2
焦油
60000
2000
12000
3
硫磺
400
500
20.0
4
剩余煤气
4.70x108（Nm3）
0.05(元/t)
1988.3
5
合计

56025
12.6成本费用
12.6.1成本计算
生产所用原料、动力、产品价格均为含税价格。产品增值税统一按17%计算。
12.6.2固定资产原值和折旧费的计算
（1）固定资产原值=固定资产投资—无形及递延资产
（2）折旧费的计算
各类固定资产在扣除4%净残值后，按平均年限法计算折旧。折旧年限15年，年折旧费558.9万元。
12.6.3无形及递延资产
无形及递延资产总计：935万元，从投产后第一年开始摊销，摊销年限10年，每年93.5万元。
12.6.4人工工资及福利费的计算
人工工资及福利费30000元/人·年，新增职工100人，年工资和福利费合计300万元。
12.6.5其他费用
修理费：10元/吨焦；
管理费：按年工资及福利费总和的150%计取，管理费合计450万元。
12.6.6销售费
销售费按销售收入的1%计取，投产期销售费504万元/年，达产期销售费560万元/年。
12.6.7年总成本费用的计算
投产期年总成本费用：42750.06万元，达产期总成本费用：47500.07万元。（详见年总成本计算表）
年生产总费用表
序号
项目名称
年耗量
单位
单价（元）
金额（万元）
备注
一
主要原材料

1
煤
990000
吨
450
44550

2
PDS+栲胶
4
吨
1500
0.6

3
NaOH(40%)
600
吨
1200
72

合计

44622.6

二
电
13.4×106
KWh
0.45
603

三
水
8.05×104
吨
1.5
12.07

四
工资及附加
100
人
30000
300

五
固定资产折旧

558.9

六
销售费

560

七
管理费

450

八
摊销费

93.5

九
修理费

600

生产总费用

47500.07

经营成本

46231.17

可变成本

45237.67

固定成本

2262.4

12.7财务分析
12.7.1本评价所采用的价格为含税价格，产品增值税统一按17%计算。销项税额、进项税额及增值税按下式计算：
销项税额 = ×17%
进项税额= ×17%
应纳增值税=销项税额-进项税额
城市维护建设税为上缴增值税额的5%。
教育费附加为上缴增值税额的3%。
所得税税率25%
12.7.2销售利润
根据产品销售收入成本税金的计算，各年利润总额；投产期：4230万元，达产期：4700万元。详见投资表。
12.7.3现金流量分析
本评价从全投资角度对现金流量进行分析，主要评价指标如下：
全投资内部收益率：税后：54%
税前：62.5%
全投资回收期：税前：1.3年（均会建设期）
税后：2.3年
财务净现值（ic=10%）:税前：7749.9 万元
税后：4273.5 万元
12.7.4静态财务计算指标：
投资利润率：47.9%
12.7.5盈亏平衡分析
盈亏平衡点生产能力利用率计算
BEP=0.291
盈亏平衡生产量的计算：
BEP（产量）=60×0.290=17.46（万吨）
从盈亏平衡结果看出盈亏平衡点很低，年产量达到17.46万吨焦炭即能达到盈亏平衡。该项目适应市场变化能力大，抗风险能力强。
12.7.6敏感性分析
主要通过分析预测该项目产品售价突变，经营成本增加10%或经营成本突变，产品售价降低10%对税后投资回收期的影响。
敏感性的分析表
序号
变化要素
变化幅度
税后投资回收期
基本方案税后投资回收期
1
经营成本

+10%
1.6年
3.02年
2
产品销售价格

+10%
1.6年
12.8综合评价
经计算和分析，该项目经济效益好，抗风险能力强，财务评价可行。
主要经济指标
序号
指标名称
单位
指标
备注
1
销售收入
万 元
56025

2
销售税金及附加
万 元
1692.79

3
年总成本费用
万 元
47500.07

4
利润总额
万 元
8524.93

5
所得税
万 元
2131.2

6
税后利润
万 元
4700.9

7
全投资内部收益率（税后）
%
54

8
全投资内部收益率（税前）
%
62.5

9
全投资回收期（税后）
年
3.3
含建设期
10
全投资回收期（税前）
年
2.3
含建设期
11
财务净现值（ic=10%）
万 元
50931
税前
12
财务净现值（ic=10%）
万 元
36660
税后

20
陕西方圆建筑设计有限责任公司 电话：029—68680050
流动资金估算表
（附表一） 单位：万元
序号
项 目
最低周转天数
周转次数
投产期
达产期
1
流动资金

31239
34711
1.1
应收帐款
30
4
10161
11291
1.2
存 货

20705
23006
1.2.1
原材料
30
12
7147
7942
1.2.2
动 力
45
8
3933
3771
1.2.3
在产品
10
36
10162
11292
1.3
现 金
30
12
365
412
2
流动负债

2.1
应收帐款
30
12
24570
27301
3
流动资金

6735
7484
4
流动资金增加额

6735
749

总成本费用估算表
（附表二） 单位：万元
序号
项 目
生 产 期
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
生产负荷（%）

90
100
100
100
100
100
100
100
100
100
100
100
100
100
100
2
外购原材料费

40160.34
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
44622.6
3
外购燃料及动力

553.56
615.07
615.07
615.07
615.07
615.07
615.07
615.07
615.07
615.07
615.07
615.07
615.07
615.07
615.07
4
工资及福利费

300
300
300
300
300
300
300
300
300
300
300
300
300
300
300
5
修理费

600
600
600
600
600
600
600
600
600
600
600
600
600
600
600
6
折旧费

558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
558.9
7
摊销费

93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
93.5
8
总成本费用

42267.3
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07

可变成本

40714.9
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17

固定成本

1552.4
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
45237.67
10
经营成本

2036.16
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4
2262.4

损 益 表
（附表三） 单位：万元
序号
项 目
生 产 期
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
生产负荷（%）

90
100
100
100
100
100
100
100
100
100
100
100
100
100
100
2
销售收入

40422.5
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025

总成本费用

42750.06
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07
47500.07

销售税金及附加

1523.51
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79

净利润（利润总额）

7672.44
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93
8524.93

所得税（25%）

2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
7
税后利润

4230.81
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
8
可供分配利润

4230.81
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
4700.9
8.1
盈余公积金（10%）

423.08
470.09
470.09
470.09
470.09
470.09
470.09
470.09
470.09
470.09
470.09
470.09
470.09
470.09
470.09
8.2
公益金（3%）

126.92
141.03
141.03
141.03
141.03
141.03
141.03
141.03
141.03
141.03
141.03
141.03
141.03
141.03
141.03
8.3
应付利润

3680.09
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
4089.78
8.4
未分配利润

9
累计盈余公积金

423.08
893.17
1363.26
1833.35
2303.44
2773.53
3243.62
3713.71
4183.8
4653.89
5123.98
5594.07
6064.16
6534.25
7004.34

财务现金流量表（全部投资）
（附表四） 单位：万元
序号
项 目
建设期
生 产 期
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
一
现金流入

1
销售收入

50422
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
2
回收流动资产余值

302.2
3
回收流动资金

6382.26

现金流入合计

50422
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025
56025

二
现金流出

1
固定资产投资
8733.8

2
流动资金

6735
748

3
经营成本

41608.8
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
46231.17
4
销售税金及附加

1523.51
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
1692.79
5
所得税

2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2
2131.2

现金流出合计
8733.8
49867.31
50802.96
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
50055.16
三
净现金流量
-8733.8
555
5223
5970
5970
5970
5970
5970
5970
5970
5970
5970
5970
5970
5970
5970
四
累计净现金流量
-8733.8
-8178
-2955
3015
8985
14955
20925
26895
32865
38835
44805
50775
56745
62715
68685
74655
五
所得税前净现金流量
-8733.8
55
