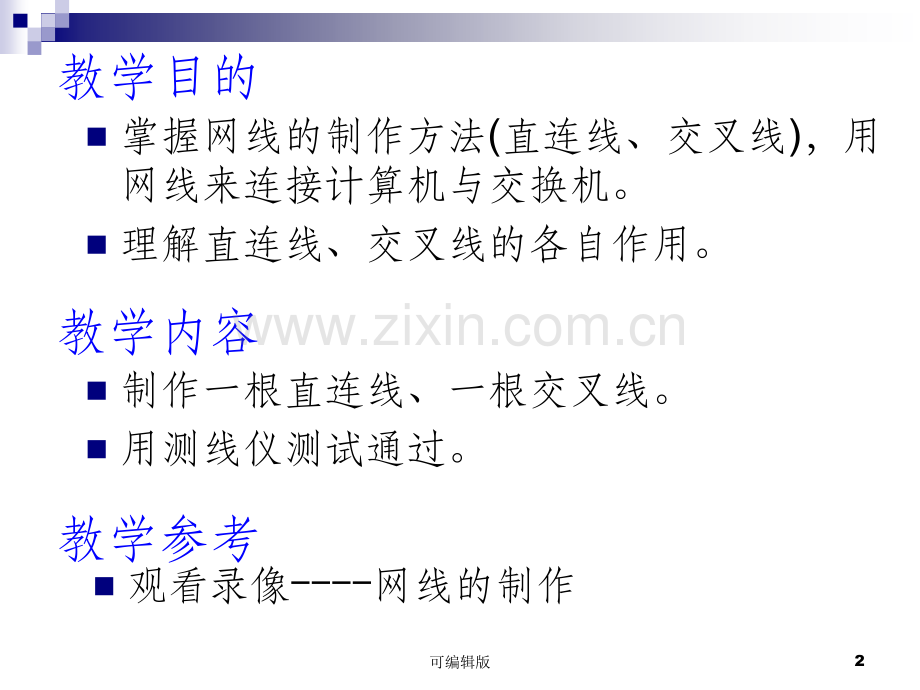

实验：网线（双绞线）实验：网线（双绞线）的制作实验的制作实验1可编辑版教学目的n掌握网线的制作方法(直连线、交叉线)，用网线来连接计算机与交换机。n理解直连线、交叉线的各自作用。教学内容n制作一根直连线、一根交叉线。n用测线仪测试通过。教学参考n观看录像-网线的制作2可编辑版双绞线的功能双绞线的功能n回顾基本知识：网络的概念、网络的分类、网络的功能等联网的基本硬件设备在理论上大体认识了网络 n室内连接网络的有线介质-双绞线n制作优质优质的双绞线在计算机网络中至关重要3可编辑版制作双绞线的材料我叫网线我叫网线我们是我们是水晶头水晶头姐妹姐妹我是压线我是压线钳钳是制作双是制作双绞线的工绞线的工具具我叫测线仪，我叫测线仪，是检测网线制是检测网线制作是否成功的作是否成功的工具工具4可编辑版双绞线的标准及分类双绞线的标准及分类n直连线：两头都按T568B线序标准连接。n交叉线：交叉线：一头按T568B线序连接，一头按T568A线序连接。5可编辑版直连直连双绞线的接法与用途双绞线的接法与用途直连直连双绞线的接法：（两端一样）双绞线的接法：（两端一样）标准标准568B：白橙：白橙1，橙，橙2，白绿，白绿3，蓝，蓝4，白蓝，白蓝5，绿，绿6，白棕，白棕7，棕，棕8 直连直连双绞线的用途：双绞线的用途：异种异种网络设备（例：计算机网络设备（例：计算机-交换机、交换机交换机、交换机-路由器）路由器）6可编辑版交叉交叉双绞线的接法与用途双绞线的接法与用途交叉交叉双绞线的接法：（两端不一样）双绞线的接法：（两端不一样）一端一端(586B)白橙白橙1，橙，橙2，白绿，白绿3，蓝，蓝4，白蓝，白蓝5，绿，绿6，白棕，白棕7，棕，棕8 另一端另一端(568A)白绿白绿1，绿，绿2，白橙，白橙3，蓝，蓝4，白蓝，白蓝5，橙，橙6，白棕，白棕7，棕，棕8交叉交叉双绞线的用途：双绞线的用途：同种同种网络设备（例：计算机网络设备（例：计算机-计算机、路由器计算机、路由器-路由器）路由器）7可编辑版直连直连双绞线的制作方法双绞线的制作方法n步骤（1）：剥皮剥皮剥线在网线的制作过程中算是一个难点，在剥双绞线外皮时，手握剥线在网线的制作过程中算是一个难点，在剥双绞线外皮时，手握压线钳要适当，剥线刀刃口间隙过小，就会损伤内部线芯，甚至会压线钳要适当，剥线刀刃口间隙过小，就会损伤内部线芯，甚至会把线芯剪断；剥线刀刃口间隙过大，就不能割断双绞线的外皮。把线芯剪断；剥线刀刃口间隙过大，就不能割断双绞线的外皮。8可编辑版步骤（2）：拨线。从左到右由浅色到深色。从左到右由浅色到深色。直连直连双绞线的制作方法双绞线的制作方法步骤（2）9可编辑版直连直连双绞线的制作方法双绞线的制作方法步骤（3）：排线。每一组的白色在左，中间两色线交换。每一组的白色在左，中间两色线交换。步骤（3）10可编辑版直连直连双绞线的制作方法双绞线的制作方法步骤步骤4：将8根导线平坦整齐地平行排列，导线间不留空隙。步骤步骤411可编辑版直连直连双绞线的制作方法双绞线的制作方法n步骤步骤5：准备剪线。n步骤步骤6：剪断多余的电缆线。步骤步骤5步骤步骤6请注意：一定要剪得很整齐。剥开的导线长度不可太短请注意：一定要剪得很整齐。剥开的导线长度不可太短（10mm12mm）。可以先留长一些。不要剥开每根导。可以先留长一些。不要剥开每根导线的绝缘外层线的绝缘外层 12可编辑版直连直连双绞线的制作方法双绞线的制作方法n步骤步骤7：网线插入水晶头。步骤步骤7步骤步骤8n步骤8：准备压线。13可编辑版直连直连双绞线的制作方法双绞线的制作方法n步骤步骤9：压线。步骤步骤9完成图完成图14可编辑版制作注意事项n剥线在网线的制作过程中算是一个难点，在剥双剥线在网线的制作过程中算是一个难点，在剥双绞线外皮时，手握压线钳要适当，剥线刀刃口间绞线外皮时，手握压线钳要适当，剥线刀刃口间隙过小，就会损伤内部线芯，甚至会把线芯剪断；隙过小，就会损伤内部线芯，甚至会把线芯剪断；剥线刀刃口间隙过大，就不能割断双绞线的外皮。剥线刀刃口间隙过大，就不能割断双绞线的外皮。n压线就是把排列并剪好的双绞线压入水晶头的过程。这步操作也是本节课的一个重点。关键在于水晶头接头处，双绞线的外保护层需要插入水晶头5mm以上，而不能在接头外，因为当双绞线受到外界的拉力时受力的是整个电缆，否则受力的是双绞线内部线芯和接头连接的金属部分，容易造成脱落。15可编辑版直连直连双绞线的制作方法双绞线的制作方法n直连线另一头的制作同以上方法一样。直连线另一头的制作同以上方法一样。n两头做完后用测线仪测试。两头做完后用测线仪测试。16可编辑版直连直连双绞线制作成功的标志双绞线制作成功的标志n用测线仪测试时，两边指示灯同一数字一起亮。（此线可以使用，得60分）n看水晶头的顶端，能看到每根线铜芯。（网线送到位）n看水晶头的8个刀片脚均到位。（压线成功）n网线的外皮，必须被压在水晶头的凹槽下。（网线经久耐用）17可编辑版n步骤（2）：拨线。从左到右由浅色到深色，白色在左。从左到右由浅色到深色，白色在左。第一组与第二组交换第一组与第二组交换 n步骤（3）：排线。中间两色线交换中间两色线交换交叉交叉双绞线的制作方法双绞线的制作方法18可编辑版交叉交叉双绞线的制作双绞线的制作n交叉线的一头同直连线一样。n交叉线的另一头，在直连线的基础上把1和3；2和6进行对调即可。n交叉线制作成功标志交叉线制作成功标志同直连线一样。19可编辑版小结n把具有代表性的作品（制作优秀的与合格的网线）通过展示给大家看，进行简单点评，使大家看到自己的长处和不足，尝到成功的喜悦和创造的快乐，同时归纳总结本课的内容，再次强调重点和难点，并要多加练习，做到熟能生巧。n制作网线是基本功，同学们必须熟练。课余时间在我系练习，制作一根网线在2分钟左右。20可编辑版作业 n实验报告 n观看录像-网线的制作21可编辑版附：568B标准下，各线的作用+-+接收信号发送信号未使用电话线22可编辑版谢谢大家！23可编辑版
