桥面系施工常见问题.ppt

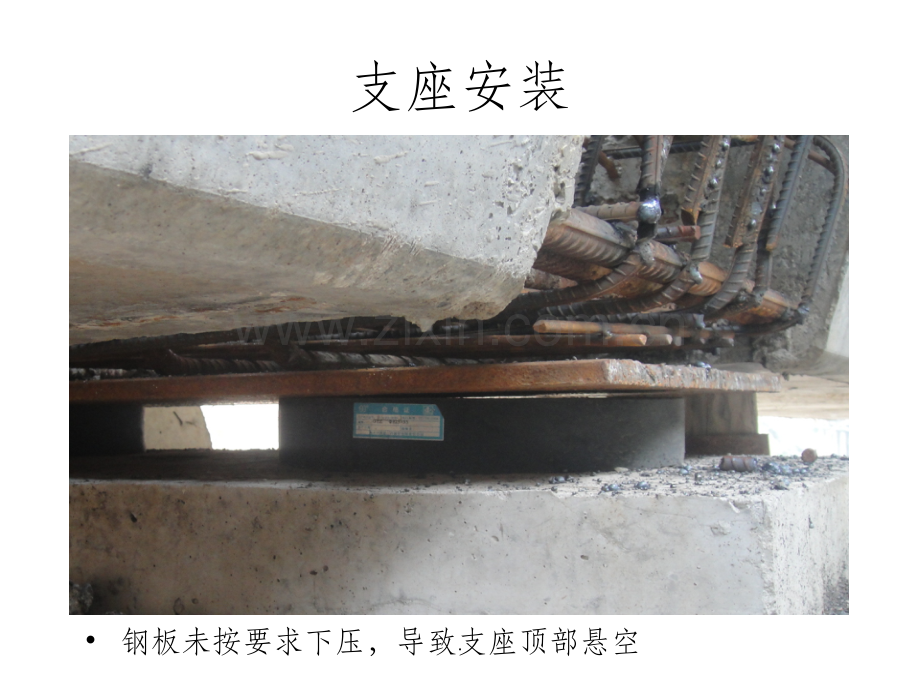

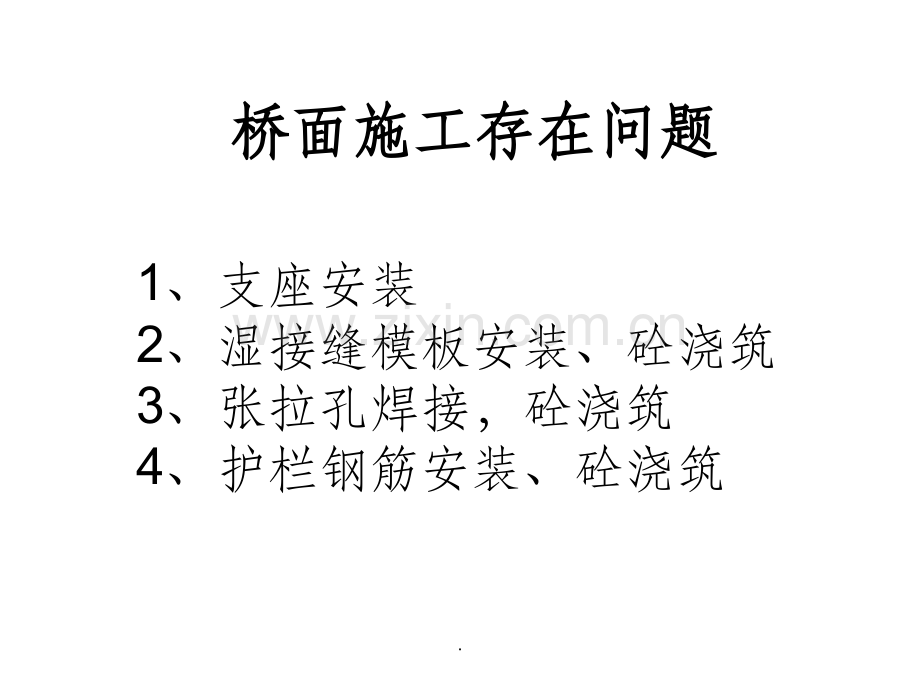

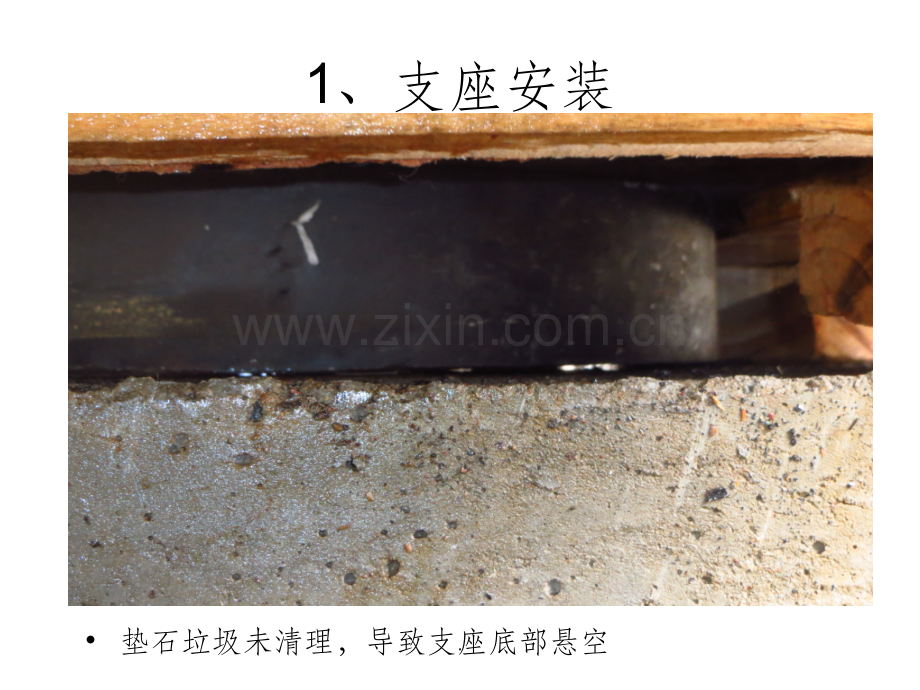

桥面施工存在问题桥面施工存在问题1、支座安装2、湿接缝模板安装、砼浇筑3、张拉孔焊接，砼浇筑4、护栏钢筋安装、砼浇筑.1、支座安装垫石垃圾未清理，导致支座底部悬空.支座安装钢板未按要求下压，导致支座顶部悬空.支座安装支座上钢板处模板漏浆严重，导致蜂窝、空洞严重支座上钢板处模板漏浆严重，导致蜂窝、空洞严重.2、湿接缝模板安装模板采用步步紧套件，振动导致模板下沉.2、湿接缝模板安装模板采用步步紧套件，振动导致模板下沉.2、湿接缝模板安装模板采用步步紧套件，振动导致模板下沉.2、湿接缝砼浇筑振捣不充分，箱梁翼板新老混凝土接缝漏水.2、湿接缝砼浇筑振捣不充分，、横向裂缝多.2、湿接缝砼浇筑振捣不充分，、横向裂缝多.2、湿接缝砼浇筑振捣不充分，、横向裂缝多.2、湿接缝砼浇筑振捣充分、接缝处理好、养护到位基本无裂缝窝.2、湿接缝砼浇筑振捣不充分，、模板底部蜂窝.2、湿接缝砼浇筑顶部收面粗糙、相当难看.2、湿接缝砼浇筑新老混凝土接缝不密实收面不平整.2、湿接缝砼浇筑顶部收面平整、接缝良好.2、湿接缝砼浇筑整体效果良好。平整、顺适、整洁。.3、张拉孔砼浇筑振捣不密实导致、收面粗糙，导致中间级四周均有缝隙，漏水。.3、张拉孔砼浇筑混凝土浇筑高，不收面，给以后桥面铺装施工造成难度。.3、张拉孔砼浇筑混凝土浇筑高，四周混凝土松散。.3、张拉孔砼浇筑混凝土浇筑振捣密实、收面平整、养护到位，新老混凝土结合浑然一体。.4、护栏钢筋安装护栏钢筋加工尺寸准确钢筋安装前先调整线型采用钢尺控制钢筋焊接高度采用每5m吊线锤，控制钢筋竖直度.4、护栏钢筋安装钢筋下料短安装时未按图纸施工导致顶部保护层大.4、护栏钢筋安装安装前未调整线型，未吊线锤导致模板安装后没有保护层.4、护栏钢筋安装钢筋安装线型顺畅.4、护栏钢筋安装模板安装前调整线型安装是采用吊线锤控制模板竖直度.4、护栏模板安装顶杆支撑位置偏下，支撑力不足，容易跑模.4、护栏模板安装顶杆支撑位置合理，支撑稳固.4、护栏模板安装伸缩缝位置模板安装不牢固，导致上下宽度不一.4、护栏模板安装联端模板安装未顺线性，导致砼错台。.4、护栏砼浇筑未使用防上浮拉杆、导致砼顶面高低起伏.4、护栏砼浇筑护栏模板防上浮拉杆.4、护栏砼浇筑未分层浇筑、导致倒角处气泡多。.4、护栏砼浇筑顶部半圆倒角处浇筑前未用土工布擦拭，导致粘模严重.4、护栏砼浇筑顶部半圆倒角处浇筑前未用土工布擦拭，导致粘模严重.4、护栏砼浇筑顶部半圆倒角处浇筑前按要求用土工布擦拭，砼外光内实.4、护栏砼浇筑护栏线型顺畅.4、护栏砼浇筑护栏线型顺畅.4、护栏砼浇筑护栏端头忘记上拉杆，导致端头胀模.4、护栏砼浇筑护栏线型顺畅，端头处理效果好.内侧护栏模板安装线型顺畅.1、左右幅内侧护栏顶面在同一平面。2、中间缝宽设计20cm，施工按18cm控制，以保证半幅桥面宽度。.内护栏施工线型顺畅.1、保证预埋钢桶顶与护栏混凝土顶面平齐。2、浇筑前预埋泄水管和预留集水槽口.混凝土收面采用二次收面压光.振动梁振捣不到的地方采用振动棒振捣，人工拉线整平.铺装新老混凝土结合部位未能清理.1、铺装新老混凝土结合部位未能充分振捣2、收面不到位.1、铺装新老混凝土结合部位未能充分振捣2、收面不到位.铺装收面过早，遍数少，导致龟裂.
