消声器设备原理及结构.ppt

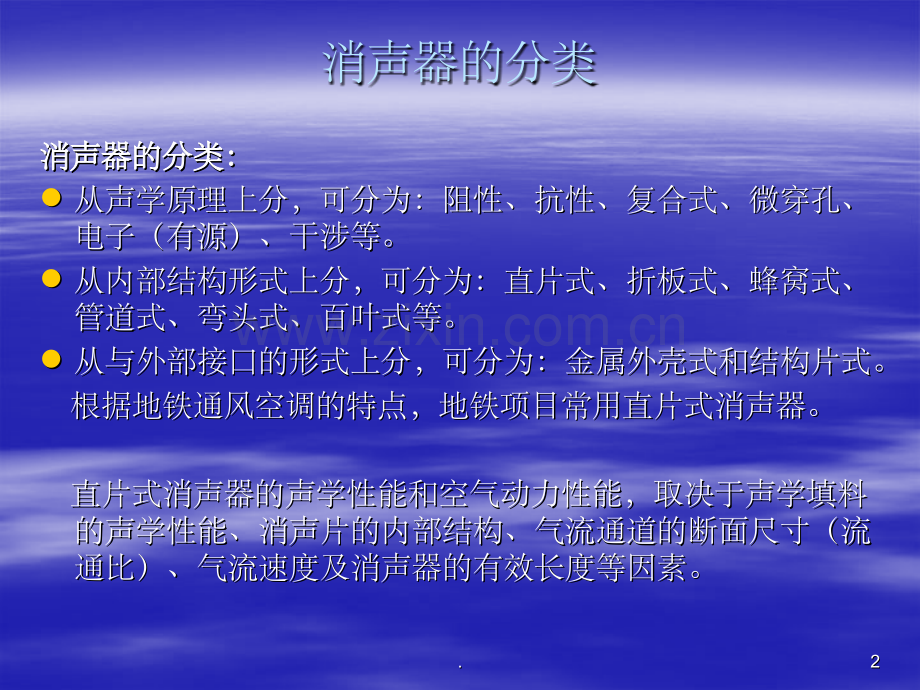

消声器结构原理及功能1 1.消声器的分类消声器的分类：消声器的分类：消声器的分类：消声器的分类：l l从声学原理上分，可分为：阻性、抗性、复合式、微穿孔、从声学原理上分，可分为：阻性、抗性、复合式、微穿孔、电子（有源）、干涉等。电子（有源）、干涉等。l l从内部结构形式上分，可分为：直片式、折板式、蜂窝式、从内部结构形式上分，可分为：直片式、折板式、蜂窝式、管道式、弯头式、百叶式等。管道式、弯头式、百叶式等。l l从与外部接口的形式上分，可分为：金属外壳式和结构片式。从与外部接口的形式上分，可分为：金属外壳式和结构片式。根据地铁通风空调的特点，地铁项目常用直片式消声器。根据地铁通风空调的特点，地铁项目常用直片式消声器。直片式消声器的声学性能和空气动力性能，取决于声学填料直片式消声器的声学性能和空气动力性能，取决于声学填料的声学性能、消声片的内部结构、气流通道的断面尺寸（流的声学性能、消声片的内部结构、气流通道的断面尺寸（流通比）、气流速度及消声器的有效长度等因素。通比）、气流速度及消声器的有效长度等因素。2 2.消声器制作材料消声器制作材料 l外壳采用热浸镀锌钢板l吸声材料为不同声学性能的离心玻璃棉l护面板为镀锌穿孔板l连接法兰采用角钢或槽钢法兰3 3.地铁用消声器应用于地铁车站环控系统中的消声器有两种类型：金属外壳消声器和结构片式消声器金属外壳消声器由消声片、外壳、法兰组成，主要用于通风机进出口两端，直接与风机前后的变径相连接结构片式消声器由消声片组成，主要用于进、排风土建风道内4 4.金属外壳式消声器的功能金属外壳式消声器金属外壳式消声器采用“田”字形组合思想，化整为零，在现场组装成整体。具有运输、装卸、现场安装方便，损伤概率低等优点。在地铁中,金属外壳式消声器一般安装在TVF、TEF、UPE/OTE风机和回排风机等的进出口和系统管道上，用于消除风机产生的噪声。5 5.金属外壳式消声器结构图6 6.结构片式消声器功能 结构片式消声器由消声片组合而成，安装在建筑风道内，主要用于消除列车、列车活塞风产生的噪声，以及用于对TVF风机、TEF风机、UPE/OTE风机的二次消声等。根据现场条件和实际需要决定结构片式消声器的分拆程度。7 7.结构片式消声器结构图8 8.结构片式消声器外观图9 9.
