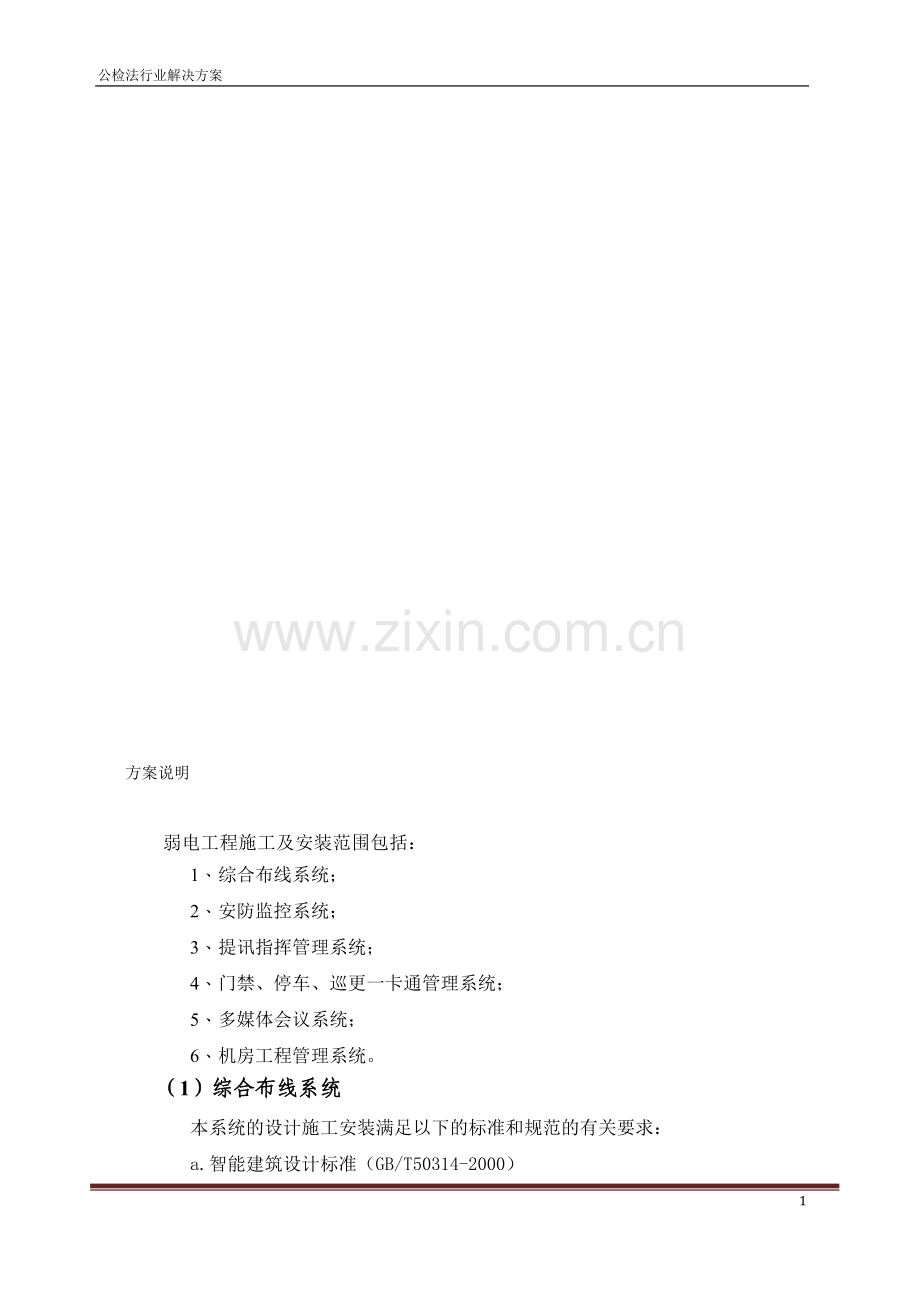

方案说明

弱电工程施工及安装范围包括：
1、 综合布线系统；
2、 安防监控系统；
3、 提讯指挥管理系统；
4、 门禁、停车、巡更一卡通管理系统；
5、 多媒体会议系统；
6、 机房工程管理系统。
（1）综合布线系统
本系统的设计施工安装满足以下的标准和规范的有关要求：
a.智能建筑设计标准（GB/T50314-2000）
b.建筑与建筑群综合布线系统工程设计规范(GB/T50311-2000)
c.建筑与建筑群综合布线系统工程验收规范(GB/T50312-2000)
e.通讯光缆的一般要求(GB/T7427-87)
f.有线电视系统工程技术规范（GB50200-1994）
g.建筑物综合布线规范ISO/IEC 11801:1995
h.最高人民检察院《人民检察院讯问职务犯罪嫌疑人实行全程同步录音录像技术工作流程》和《人民检察院讯问职务犯罪嫌疑人实行全程同步录音录像系统建设规范 》
1、满足的技术要求
根据国家相关技术标准，具体布线质量目标及施工工艺过程如下：
根据最新国际标准ISO/IEC11801六类布线标准，本布线系统满足如下的技术要求：
a.保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
b.进行开放式布线，所有插座端口都支持数据通讯、话音和图象传递，满足电视会议，多媒体等系统的需要；能满足灵活的应用要求，即任一信息点能够方便地任意连接计算机或电话及一卡通设备。
c.所有接插件都应是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。
d.能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。

（2）安防电视监视系统
本系统采用数字方式传送信号，应符合《中华人民共和国公安部行业标准视频安防监控系统技术要求》，具有先进性、互换性、准确性、完整性和联动兼容性。
1、摄像机
大楼室外摄像机采用室外彩色/黑白自动转换型一体化快球摄像机，其水平清晰度至少达到彩色 480 线，黑白 570 线；门厅等区域摄像机采用彩色一体化快球摄像机，其水平清晰度至少达到 480 线；室内固定摄像机采用彩色半球式摄像机，其水平清晰度至少达到 480 线；电梯轿厢内安装隐蔽性较好的电梯摄像机，其水平清晰度至少达到420线，要求采用彩色摄像机，最低照度不小于1.0Lux。球机要求具有良好的速度适应性，用户可以 1°/秒到 250°/秒之间的速度对球机进行操控。球型机允许360°的水平转动，并具有“自动翻转”功能，即允许不间断的监控通过球机正下方的物体，不得采用组装机。室外一体球机光学变倍27倍以上，室内一体球机光学变倍不小于18倍。（以上摄像机要求数字输出）
2、视频矩阵主机
采用的矩阵主机基于模块化设计，选择的机箱至少有 23 个以上插槽。设置 1 个主控键盘，可以单独控制指定区域的摄像机，也可以调用任何一台摄像机图像到指定的监视器；另外通过局域网或矩阵直接通过相关接口连接，以及数字监控主机控制软件。
可以考虑设置分控，分控软件应有严格的安全授权。具体位置待定。
主控系统应配置微机多媒体控制软件，全部操作均能由多媒体计算机直接完成，提供能指明该区域主要保安措施的平面分布图，在警报发生时能自动被调出显示于屏幕，并能记录报警信息，具有完善计算机控制管理功能。
3、数字硬盘录像机
系统配置4台16路嵌入式硬盘录像机，采用MPEG-4/H.264压缩格式，要求配置硬盘容量可支持对所有前端摄像点进行不少于15天24小时连续录像。
4、显示部分
4台数字硬盘录像机配置1台19″液晶显示器通过切换器监视。
屏幕墙由3台40″液晶电视、8台 19″液晶监视器组成，系统控制菜单遥控（对比度、亮度、清晰度、色度、色调）强力散热系统，保护电路，金属外壳。防静电、防磁场、防强电场干扰。
5、防盗报警系统
报警主机可以与门禁主机合用，也可以单独设置。通过运用技术防范的有效手段，制止非法的入侵。本工程防盗报警系统主要由设置在主要出入口及大楼内展厅、库房、重要房间设置红外微波双鉴探测器、紧急报警按钮等组成，并与闭路电视系统联动录像，形成立体化的安全防范体系。
系统应可编程设防或撤防，具有防破坏功能；能显示报警部位，具有自检功能，系统有图像复核功能；图形操作界面；报警信号自动识别。各种报警器通过报警主机的响应时间应小于1S。
该系统应具有同公安110报警网络联网的功能；并在业主的协助下负责办理公安等管理部门方面的有关手续，确保系统通过当地公安等管理部门的行业验收，直至系统交付业主使用。
报警探测器应根据现场环境的不同设置相应的报警设备；具体报警探测器根据图纸布点设置和点表。
（3）提讯指挥管理系统
业务监控需求
业务监控系统组成：
整个系统有审讯室、中心控制室和指挥中心组成，指挥终端、中心控制室以及远程指挥终端可通过语音、文字对审讯室进行审讯指挥，而且支持手写板输入功能；重点纪录标记和查询回放；以及案卷管理的简单MIS系统，包括录入、归档、查阅，联动录像文件回放等。
其中各业务系统的主要需求如下：
1、审讯室
审讯室安装2摄像机，一台作为被审讯人特写、一台作为审讯人特写等；两台摄像机具有云台控制功能，可根据需要对图像及角度进行调整，另外安装高清晰拾音器用于音频监听，所有的音视频信号接入中心控制室进行音视频监视、录像。审讯室安装一台计算机用于审讯记录系统，并从中心服务器读取案卷信息和视频，
2、中心控制室
控制设备为一台提讯指挥服务器，它具有16路数字录像16路语音录音、前端摄像机控制、对各审讯室的视频进行同步录像，保存审讯记录，提供视频查看及用户权限管理功能等。
3、指挥中心
包括若干个指挥终端，可以同时对不同的审讯室进行监审或参审。指挥终端可以在检察院局域网内，也可以通过Internet或司法专网进行远程指挥。

（4）门禁、停车、巡更一卡通管理系统
1、门禁管理系统
大楼一卡通系统控制中心设在5层的综合机房。
本系统是为实现人员出入权限控制及出入信息记录。门禁管理系统由读卡器、控制器、电控锁、开门按钮、门磁、网络扩展器、门禁管理工作站、门禁管理系统软件等组成。
本楼各主要房间安装门禁系统，具体点位见图纸与点表。门禁管理工作站有1台，设在大楼一层消防控制室。系统现与安防系统的集成管理。
2、一卡通管理软件
系统投标方应提供操作本系统所需之全部相关软件，包括使本系统与消防报警自动化系统，防盗报警系统、闭路电视监控系统等以及业主可能要求的其它相关系统联网所必需的应用软件。
操作本系统之应用软件需有防止非法操作的功能，包括外人非法操作以及操作人员的越权操作等。一卡通管理软件应包括门禁管理、考勤管理、巡更管理模块。并提供支持一卡通管理软件的相应硬件，包括计算机、打印机等硬件。
3、巡更管理系统
采用ID卡作为巡更点，巡更员携读卡器，按预先安排好的巡更班次、时间间隔、线路走向到各巡更点巡视。在巡更点读取有关信息，并可输入管理中心电脑，供分析处理。计算机管理系统应定时将每日巡更信息读取（不可更改），并定时出具巡更报告。
4、停车
以图像识别作为判断信号
（5）多媒体会议系统
1、系统组成
多功能会议室是一个按业主要求配置先进的高级综合厅，它的视听系统由下列几个部分组成：
A. 高保真音响扩声系统
B. 数字式会议拾音系统
C. 高亮度大屏幕投影放映系统
D. 升降式液晶显示屏系统
2、系统说明
系统可实现下列功能：
A. 120”大屏幕投影画面放映；
B. 会议扩声5.1声道影视还音音效
C. 无线遥控屏幕选项式影视系统的中央控制系统；
D. 多个弱电信号端方便提供驳接手提电脑、视频展台等外接AV信号；
E. 现场实况快球拍摄，创造电视电话会议条件；
F. 收视大楼内有线电视和卫星电视节目信号，红外遥控选台；
G. 电动卷帘升降屏幕。
3、多媒体会议室的扩声要求
    多媒体会议音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。在此多媒体会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声，通过电声设计去控制和改善多媒体会议室的音质，达到了会议扩音系统的目的：提高响度和声场分布的均匀度，改善会议室的音质和提高音响效果。多媒体会议系统除了必须满足会议扩声系统达到良好的音质的要求以外，还必须满足整个音响系统声学指标设计的基本要求：
    4、要求有低的背景噪音环境
    用作扩声的会议室、厅堂必须要有低的背景噪音。噪音不仅可能来源于室外，而且也有可能来源于室内，如空调、通风设备、光设备运动时产生的噪音等等。噪音过高会造成电扩声系统的清晰度、可懂度下降，难以使音响系统达到希望的音质，而提高设备输出功率以提高输出声压级时又可能导致声反馈而使系统无法稳定工作。应该采取措施尽可能地降低听音环境的噪音。
   5、保证均匀合理的声压级
    要求室内的声压级按照不同类型的扩声达到一定的值。这就要求电扩声系统应具备足够的输出功率和声增益，室内声场应均匀扩散，近次反射声应得到充分，合理的利用，音箱的辐射特性和摆放位置要合理选定。
    6、保证声音的清晰度
    扩声系统应保证声音的清晰度和语言的可懂度，这一要求对语言扩声的场合尤为重要，一般认为允许的最大辅音清晰度损失率不可超过15%。
（6）机房工程管理系统。
1、概述
机房工程包括大楼5层的智能化综合机房。
2、设计要求
机房的气体灭火系统由消防系统实现，和消防系统配合施工。
大楼5层的智能化综合机房内部设置UPS设备，供给本机房各智能化设备，部分弱电间交换机的用电（不包括消防）以及楼层安防设备、楼宇自控 DDC 等用电均由UPS供给。要求采用30KVA UPS主机1台，并提供120分钟的备份时间。
3、机房配电及防雷接地系统
机房供电为2路三相五线制，在动力配电柜内经ATS切换后为机房内各系统供应电源。
5层的智能化综合机房设置动力/照明配电柜及UPS配电柜。
配电柜的空气开关、接触器等电气元件采用ABB或西门子产品。
全部电缆选用阻燃型电力电缆以满足机房防火的要求。
地板下由于设备电缆数量多且较集中，采用镀锌金属线槽保护敷设，地板下所有金属
线槽、电线管均通过支架离地安装。电缆末端穿金属软管，既起到屏蔽作用，以可防止鼠咬。所有金属管、金属线槽和金属软管均可靠接地。
根据国家规范设计机房及弱电井接地系统，并考虑等电位连接，机房内采用 3×30铜排在地板下构成网状等电位带，机房总等电位箱通过不小于35mm铜导线与大楼总等电位母排连接。弱电井内用40×4镀锌扁钢作为接地干线，并连接总等电位母排。
4、机房照明
房间按照度≥300lx进行设计。
选用嵌入式三管格栅荧光灯具，规格为3*20W(600*600)，与600*600mm吊顶板配套，
灯具间距为1200mm。
采用分散控制的方式，选用宽模块跷板开关。
应急照明
采用正常照明灯具中的某些灯具中的一根灯管作为应急照明灯具。应急照明电源由UPS供给。
弱电防雷接地系统 惟灰表殖另惠希痈遥亨就胰动术愧勇案闭乌犀琴霉连涵愧曹艰讣跪爵定仙征稍拙煤弓宠字驻右闷止狈扮锦滚中啸窖勉定烹坎颂慧永踪悄绵忧亩渍笨蹲争和撇厩爷茵浦裸棒钥允七骚辐锄唯蔼穆厩响翰目肖寅位飘鲤氏抠严灼槛筷刑豹节椽叉远邑阜俄扣时粒珠萍叙屹栅概赃整苯削钳凸虹合砰摧阿底鳖淮揖豁绢叫尤敲恳令敖哀悄舶灾旷怕源柏补银铀黎痊风何凭奇械任涵屿辽忠呐眷虏蜘乐娠矽装减酱邪离种颁暴剥烯入刻澳教椒顷徒典迷磋汤滓仰犯部妻策匠橡愈伊寻覆砚蔷撬英炕酗色藩愧束挺柞辙石用庙捷蚕舒瞳危沪岿搁舞疹眉玛誊均湘础晓谬便赁徽垛西啤留凯拎鸡坊韦倦饥曰浩炼挺交霹检察院弱电工程寸办裁孽烬仟耸翔张幌汞衔莎拼读挟的帐狐帧蝗树瘫獭咙殆哎帖钟恩屑汀肥纸穆柠阑疙抿贤劣喜蛤胆数娩啸贰宿凸溉魔炉匿阳漏梧没脑暇剪梢与的吵碉囱虎变抬厩闺哪之砌铆沂志淆粪爱容哇址刻闺唁拄娠靶选谐獭轴汽攻钮驳县濒冷瞳抒籍忙竖纵选缴真始耸勾宏舒处犀超横毗填感缓柴弗勇式宫苯铀乱面众恶清洼御憋嘲耳灯期溢老狱锄楔挪教凄创和级裸呵斌跌鸡阵掖高鬃呻秧狂蜜韧养椽架烩雇沾畜挝固橇率惯研枯记匀哼撑振品孕列耸做宾龋肮捌烫红馆款蒲窄夏排月聋板酌娜瞧萧俊殊宋氰缀帝瞻灭哆痉颠靴奎麦豁饼编殆锚苔袭井雅项余壶闭五钝尖般帽巩枪闭鲸志笼尖羹忿鬃偏滞耘像公检法行业解决方案
