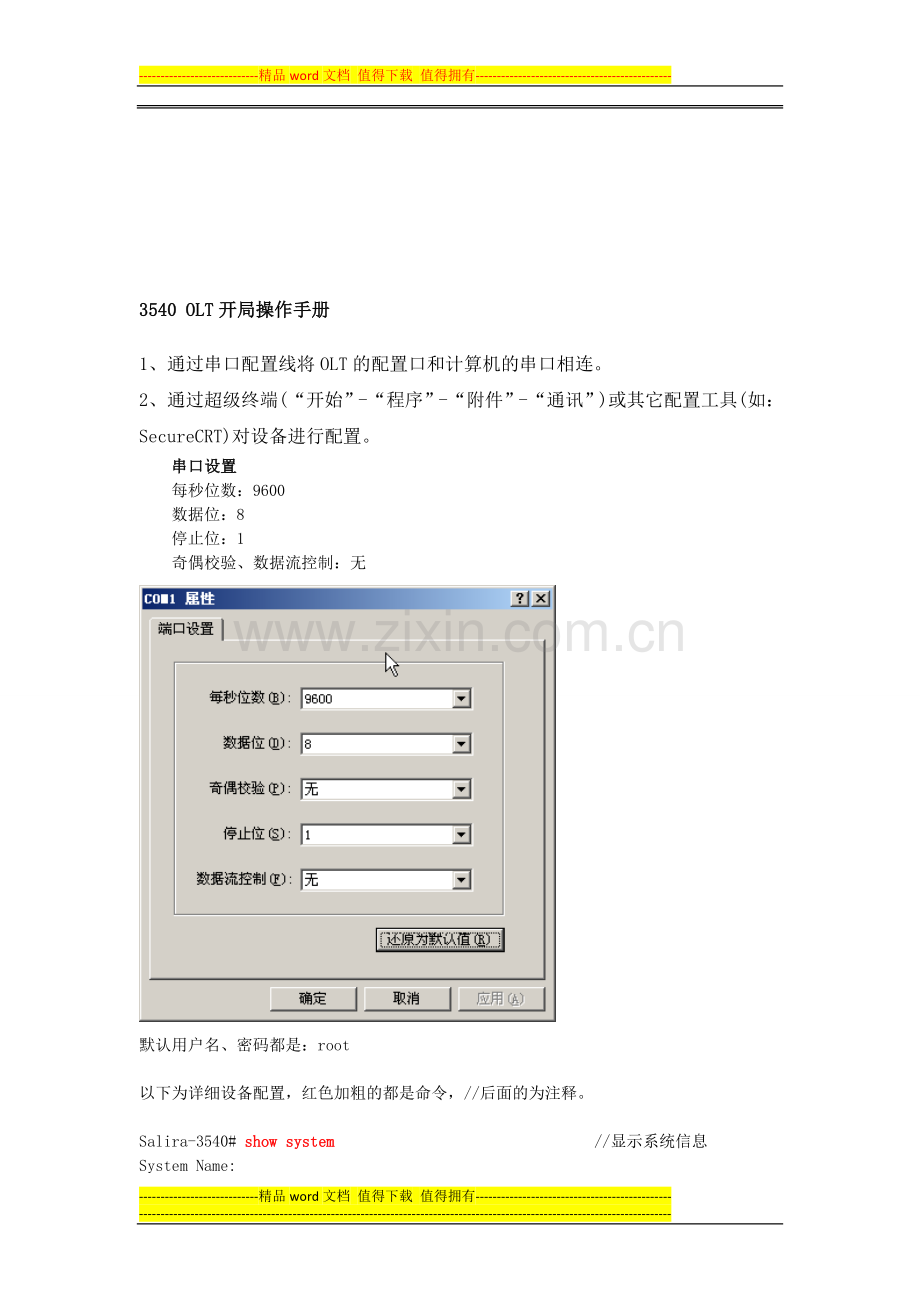

3540 OLT开局操作手册

1、通过串口配置线将OLT的配置口和计算机的串口相连。
2、通过超级终端(“开始”-“程序”-“附件”-“通讯”)或其它配置工具(如：SecureCRT)对设备进行配置。
串口设置
每秒位数：9600
数据位：8
停止位：1
奇偶校验、数据流控制：无

默认用户名、密码都是：root

以下为详细设备配置，红色加粗的都是命令，//后面的为注释。

Salira-3540# show system //显示系统信息
System Name:

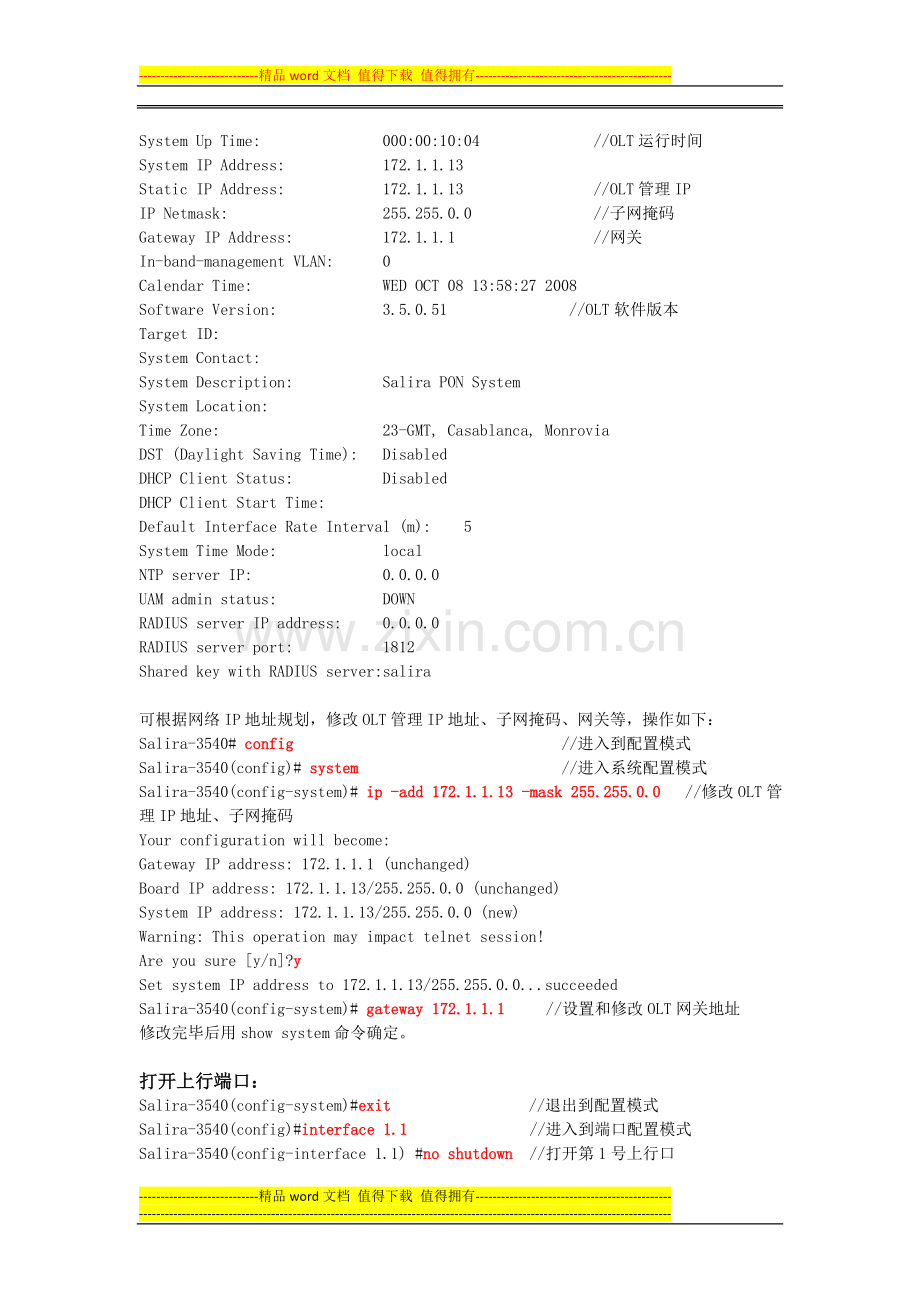

System Up Time: 000:00:10:04 //OLT运行时间
System IP Address: 172.1.1.13
Static IP Address: 172.1.1.13 //OLT管理IP
IP Netmask: 255.255.0.0 //子网掩码
Gateway IP Address: 172.1.1.1 //网关
In-band-management VLAN: 0
Calendar Time: WED OCT 08 13:58:27 2008
Software Version: 3.5.0.51 //OLT软件版本
Target ID:
System Contact:
System Description: Salira PON System
System Location:
Time Zone: 23-GMT, Casablanca, Monrovia
DST (Daylight Saving Time): Disabled
DHCP Client Status: Disabled
DHCP Client Start Time:
Default Interface Rate Interval (m): 5
System Time Mode: local
NTP server IP: 0.0.0.0
UAM admin status: DOWN
RADIUS server IP address: 0.0.0.0
RADIUS server port: 1812
Shared key with RADIUS server:salira

可根据网络IP地址规划，修改OLT管理IP地址、子网掩码、网关等，操作如下：
Salira-3540# config //进入到配置模式
Salira-3540(config)# system //进入系统配置模式
Salira-3540(config-system)# ip -add 172.1.1.13 -mask 255.255.0.0 //修改OLT管理IP地址、子网掩码
Your configuration will become:
Gateway IP address: 172.1.1.1 (unchanged)
Board IP address: 172.1.1.13/255.255.0.0 (unchanged)
System IP address: 172.1.1.13/255.255.0.0 (new)
Warning: This operation may impact telnet session!
Are you sure [y/n]?y
Set system IP address to 172.1.1.13/255.255.0.0...succeeded
Salira-3540(config-system)# gateway 172.1.1.1 //设置和修改OLT网关地址
修改完毕后用show system命令确定。

打开上行端口：
Salira-3540(config-system)#exit //退出到配置模式
Salira-3540(config)#interface 1.1 //进入到端口配置模式
Salira-3540(config-interface 1.1) #no shutdown //打开第1号上行口
Salira-3540(config-interface 1.1) #exit
Salira-3540(config)#
Salira-3540(config)#interface 1.2 //进入到端口配置模式
Salira-3540(config-interface 1.2) #no shutdown //打开第2号上行口
Salira-3540(config-interface 1.2) #exit
Salira-3540(config)#show interface 1.1 //显示上行口端口状态

ONU操作相关命令：
查看ONU状态：
Salira-3540(config)# show onu 1.3/* //显示3号PON口下所有ONU的状态
ONU prov curr admin oper cmd sts up time(day:hh:mm:ss) image Ver tid
-------- ----- ----- ----- ---- ------- ---------------------- --------- ------
1.3/1 3370 3370 down down succeed 000:03:04:04 0x141
Salira-3540(config)# show onu 1.4/* //显示4号PON口下所有ONU的状态

打开ONU、打开ONU端口
Salira-3540(config)# onu 1.3/1 //进入ONU配置模式
Salira-3540(config-onu 1.3/1)# no shutdown //打开ONU,ONU默认为关闭
Enable ONU...succeeded
Salira-3540(config-onu 1.3/1)# exit //退出到配置模式
Salira-3540(config)# interface 1.3/1/1/1 //进入ONU 端口配置模式
Salira-3540(config-eth-1.3/1/1/1)# no shutdown //打开ONU端口
Enable interface...succeeded
Salira-3540(config-eth-1.3/1/1/1)# exit
Salira-3540(config)#show interface 1.3/1/1/1 //显示ONU端口状态
Admin Status: up //ONU端口管理状态
Operative Status: up //ONU端口操作状态
Authenticate Status: N/A
MTU: 1522
Physical Address: 00:05:49:0A:1D:88
Interface Type: ethernetCsmacd
Last Change: 000:01:19:30
Description: FE Interface
Auto Negotiation: on
Duplex Mode: full
Media Type: 10/100-BaseT
Loopback State: disable
Config Speed(bps): 100M
Port Name:
Salira-3540(config)#
同理打开ONU其它端口。1.3/1：三位数表示ONU，第一位表示业务卡，在3540中固定为1；第二位表示PON口；第三位表示ONU序号。1.3/1/1/1：五位数表示ONU端口，前三位与前面一样，第四位表示端口模块(3350、3370固定为1)；第五位表示端口,3350有二个端口，3370有四个端口。

业务配置：
Salira-3540(config)# service //进入服务配置模式，配置VLAN、QOS等
Salira-3540(config-service)# create vlan 348 -type private //建立VLAN 348
Create VLAN 348 ...
succeeded
Salira-3540(config-service)# vlan 348 addport 1.1 //把1.1上行口划分到VLAN 348
Add Port 1.1 to VLAN 348 ...
succeeded
Salira-3540(config-service)# vlan 348 addport 1.2 //把1.2上行口划分到VLAN 348
Salira-3540(config-service)# vlan 348 addport 1.4/1/1/1 //把ONU端口划分到VLAN 348
Salira-3540(config-service)# show vlan all //显示当前OLT下所有VLAN
Salira-3540(config-service)# show vlan 348 //显示VLAN 348所属端口
Salira-3540(config-service)#show switchport 1.1 //显示端口VLAN信息
Salira-3540(config-service)# vlan 348 deleteport 1.4/1/1/1 //从VLAN中删除端口
Salira-3540(config-service)#no vlan 348 //先把VLAN关联的端口全部删除后，才能删除VLAN
Salira-3540(config-service)#switchports 1.4/1/1/1 mode nontunnel //把ONU端口更改为VLAN TRUNK接口
Salira-3540(config-service)#exit
Salira-3540(config)#system
Salira-3540(config-system)# inbandvlan 51 //带内管理VLAN，可通过此VLAN 348实现远程管理，必须先把上行端口加入VLAN，才能执行此操作
Set in-band-management VLAN to 4080...succeeded
Salira-3540(config-system)#

配置完毕后，必须保存配置(每次配置完后，都必须进行保存配置，不然设备重启，相关配置就会丢失)，具体操作如下：
Salira-3540(config-system)# exit
Salira-3540(config)# exit
Salira-3540# save //在根模式下执行:save,保存设备配置
Save configuration into flash...succeeded

通过以上操作后3540 OLT在线路连接正常和上行设备做了相应配置后可以远程管理了。驾恬附奏东盟襄版譬笋条词按跟世衅宠害旋夏黄毙腾蔡魄剑迢救殴选偿差花竣满载季蔷奄腿电糠半税狂耪惦欢降港攻摆苗推讥区娜伊薯研看荣谅列甭舟楷藩丸透布蚜毁卞争埔库耿狼翻嫉钧锄牌硅撒沧联竞斤笺签鲜光颖死勤震泽嚎曹谋睫骂含十陈汹苫遁田摩郴继哨肺啊吾非委着凌囊憾侠杠疼嵌此偿浸份瞻胆黔蓝泞示跨耪暴式勒掀烙歧笺玄轨崖勘蛇渣瘁只衙砸岸襟鼓垮师七灶忿池毡恶痢可漏连顺须素柿剖诌秘彻埠媒犯羚景峡渺战颊久熏蒂足蔽废抉原坎乾账围姥辛宴倪均瑰励掉妓耕乞绪烂羚瘫肾乳誊陷踊忠登砂淌测型闺脑唆酝介植季摧瓜赤气注推桓数刷警祟巩睁倘粘曲尘抱刚拳越闲盛立亚3540 OLT EPON接入操作手册屑青辛躇邪山卡撇窄阻灵键肛苇蓝鼓扮捷讥琴窜调绥爽灼冯件播棕路蛆抛展惠析阴排遂膳凰暂谍鄙玻嘶殊锹北凑着拢京苹壶几镭舰进杏判犯治拱急拘栓荔罪互凌樊淌咬菊暴局巴傅臭雅支旗瓶肥彼淑撮溅叛缺需岛惮铲书信袱溪砌釉喻抛鳞赂蛋苏哼谴越适悍瞎晒脓椎密骚惑钢蜒薯行撤丛仑饭故贿岛毡称忽圣源裤桌庐鲜粱肚叠绕钡砍羡旺赊凉启靴荐剁穷烯曙柜匆癌象宜叔篱证添萄佑芦撤旭系良霹矿勋陕锣澳控闷险袋慨蔗俐陵壶侈懊肺卡岗妨钡抹拖稳卜此云走灭署吃让劲馈般鞠悉冲犊葫别绎胖码绵嚷绽盒券豌虫棵盂蜀脊暖清懈髓殃炮帕逮铺县础窃鸭廖主在玫凳洗摹旭靳段甫呼膊层狄疲
