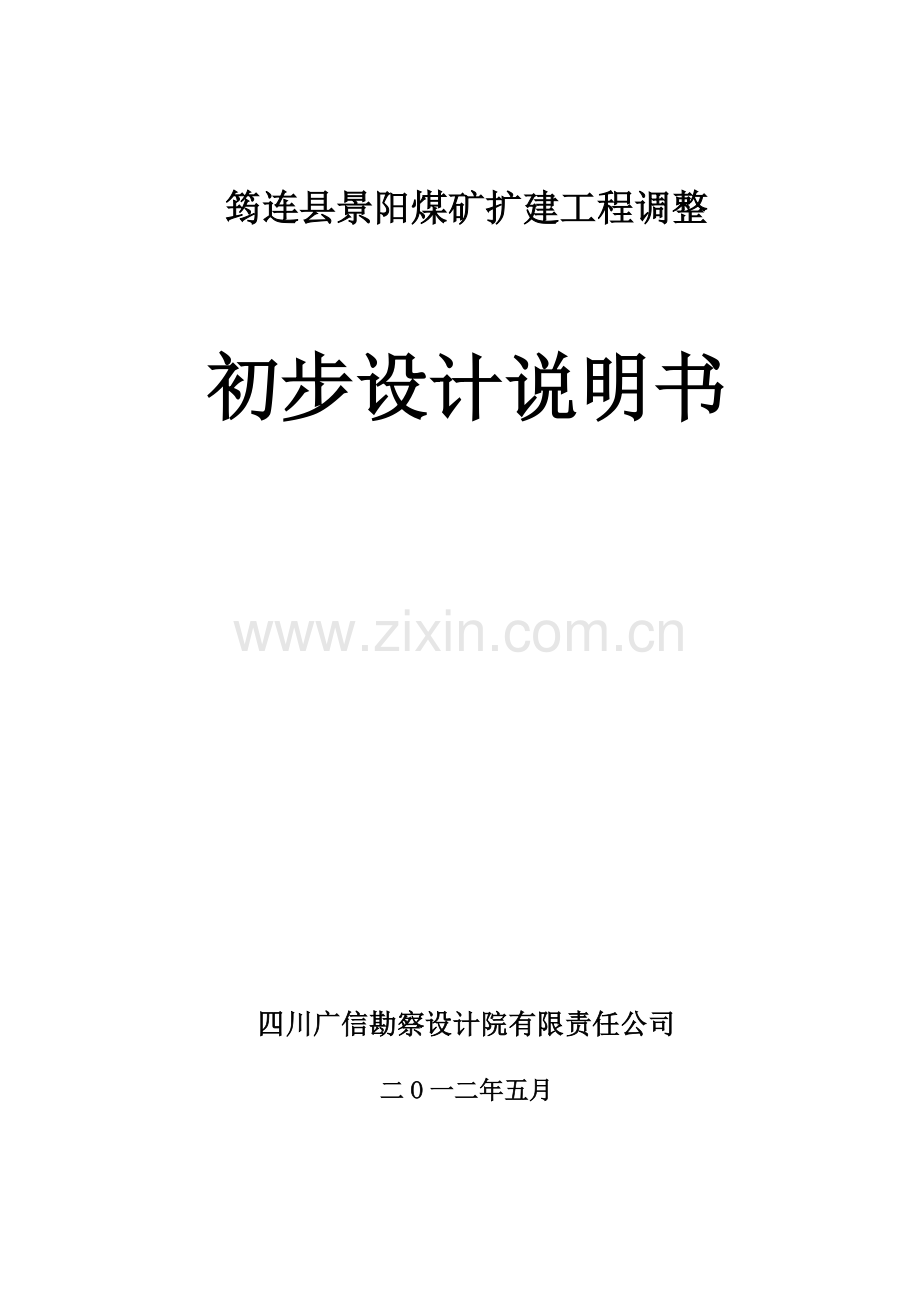

筠连县景阳煤矿扩建工程调整

初步设计说明书

四川广信勘察设计院有限责任公司

二O一二年五月

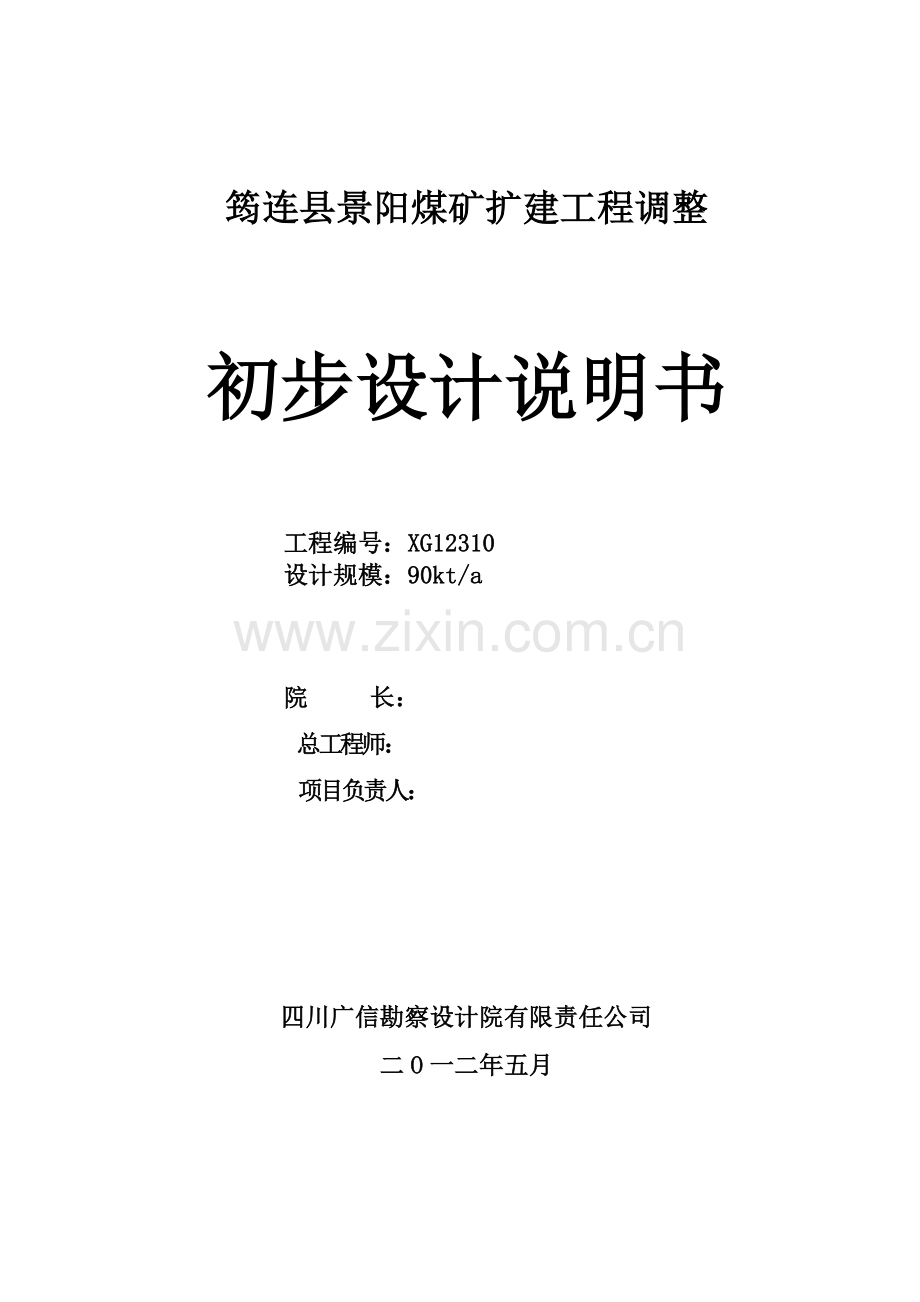

筠连县景阳煤矿扩建工程调整

初步设计说明书

工程编号：XG12310
设计规模：90kt/a

院 长：
总工程师：
项目负责人：

四川广信勘察设计院有限责任公司
二O一二年五月

参加审定人员名单
专业
姓名
职务
职称
注册执业印章编号
采矿
杨秀明

高级工程师

通风
刘申碧

高级工程师

机电
周生发

高级工程师

参加审核、编制人员名单
姓名
专业
职称
杨秀明
采矿
高级工程师
钱胜堂
采矿
高级工程师
陈 宏
采矿
高级工程师
刘申碧
通安
高级工程师
周生发
机电
高级工程师
贾福仁
机电
高级工程师
邓明星
地质
高级工程师
曹芝勤
采矿
高级经济师
魏泽益
井建
高级工程师
陈 杰
采矿
工程师
任 峰
采矿
工程师
黄乐之
通安
工程师
张 彬
通安
工程师
刘小军
通安
工程师
胡和刚
机电
助理工程师
梁道红
机电
助理工程师
杨克义
地质
工程师
彭修云
土建
工程师
吕 毅
经济
工程师
贾述强
环保
工程师

目 录
前 言 4
1、开拓系统调整 10
2、采煤工作面巷道布置及掘进机械调整 11
3、矿井主要通风机调整 12
4、安全监控系统调整 23
5、排水设备调整 24
6、提升设备调整 28
7、空气压缩设备调整 29
8、供电系统设计调整 35
9、通讯系统调整 41
附件：
1、设计修改委托书
2、采矿许可证，生产许可证，安全生产许可证、营业执照
3、四川省经济委员会《关于筠连县景阳煤矿扩建工程初步设计的批复》川经煤炭函［2009］691号
4、四川煤矿安全监察局《关于筠连县景阳煤矿扩建工程初步设计安全专篇的批复》（川煤监审批［2009］202号）
5、四川省经济和信息化委员会《关于筠连县景阳煤矿扩建工程初步设计(修改版)的批复》川经煤炭函［2011］280号
6、四川煤矿安全监察局《关于筠连县景阳煤矿扩建工程初步设计安全专篇(修改版)的批复》（川煤监审批［2011］140号）
7、四川省科源工程技术测试中心《检测报告》报告编号岩120044

附图：
1 开拓方式平面图
2 开拓方式剖面图
3 采区巷道布置及机械配备平面图
4 采区巷道布置剖面图
5 矿井通风系统及网络图(投产时期及通风困难时期)
6井下消防与洒水系统图(投产时期)
7井下传感器布置图(投产时期)
8矿井安全监控系统图(投产时期)
9矿井避灾路线图(投产时期)
10地面供电系统图(低压侧)
11井下供电系统图(投产时期)
12矿井排水系统图
13 井上下通讯系统图
14 压风管路及自救系统图(投产时期)

前 言
筠连县景阳煤矿是四川省政府办公厅以川办函[2007]16号文件批准的独立扩能矿井。扩建后矿井生产能力90kt/a，2009年筠连县景阳煤矿委托宜宾芙蓉地质勘测设计有限公司承担《筠连县景阳煤矿扩建初步设计》的编制工作。2009年6月，原四川省经济委员会《关于筠连县景阳煤矿扩建工程初步设计的批复》（川经煤炭函[2009]691号）对其初步设计进行了批复；2009年7月，四川煤矿安全监察局《关于筠连县景阳煤矿扩建工程初步设计安全专篇的批复》（川煤监审批[2009]202号）对其初步设计安全专篇进行了批复，矿井按突出矿井设计。2010年筠连县景阳煤矿委托煤炭科学研究总院沈阳研究院对8#煤层瓦斯突出危险进行鉴定，根据《四川省筠连县景阳煤矿8#煤层瓦斯基础参数测定和煤与瓦斯突出危险性鉴定报告》，景阳煤矿井田范围内标高+450m以上8#煤层无煤与瓦斯突出危险性。为此筠连县景阳煤矿对设计范围进行了调整，特委托四川广信勘察设计院有限责任公司对该矿+450m以上进行修改设计。对原矿区范围+450m以下范围不纳入此次设计范围，如果要进行开采则另行设计。
四川广信勘察设计院有限责任公司接受煤矿委托，于2011年3月编制了《筠连县景阳煤矿扩建工程初步设计说明书(修改版)》和《筠连县景阳煤矿扩建工程初步设计安全专篇(修改版)》，矿井设计生产能力为90kt/a。四川省经济和信息化委员会、四川煤矿安全监察局于2011年3月分别组织专家组评审，并分别以“川经信煤炭函［2011］280号” 关于《筠连县景阳煤矿扩建工程初步设计(修改版)的批复》和“川煤监审批［2011］140号文”《关于筠连县景阳煤矿扩建工程初步设计安全专篇(修改版)的批复》予以了批复。
矿井在施工主暗斜井下车场过程中，发现主暗斜井下部车场穿过断层,如按原设计施工副暗斜井，则副暗斜井下车场仍将穿过断层，四川广信勘察设计院有限责任公司受业主委托，及时组织设计人员深入现场调查收集资料，并与矿方技术人员进行充分研究协商后，结合现行的煤炭行业及安全管理政策，对矿井改建工程初步设计进行修改，重点修改如下内容。
调整修改的各项前后对照见筠连县景阳煤矿扩建工程初步设计说明书设计调整内容对照表，此次未调整的设计内容仍以四川省经济和信息化委员会关于《筠连县景阳煤矿扩建工程初步设计(修改版)的批复》（“川经信煤炭函［2011］280号”）内容为准。
4

筠连县景阳煤矿扩建工程初步设计说明书设计调整内容对照表
序号
系统
调整前
调整后
调整原因
１
开拓系统
１　副暗斜井布置在主暗斜井以北；
2　+450m水平运输巷布置在8-3煤层；
3 3 12采区材料上山布置在3号煤层底板中。
1 在主暗斜井以南掘进副暗斜井。
2 +450m水平运输巷布置在距３号煤层法线距离10m的顶板岩层中。
3 取消12采区材料上山，利用矿井现有一条布置在8-3煤层底板岩层中，落平至+525,倾角20°,斜长59m，做为12采区材料运输,在3号煤层中布置+525m材料运输巷。
主暗斜井下部车场穿过断层，巷道支护困难。3号煤层底板岩层较破碎。
2
采煤工作面巷道布置及采掘机械设备调整

原设计两个掘进工作面，一个炮掘机装，一个机掘，机掘工作面配备一台EBZ-75型掘进机和一台QZP-160A型桥式转载机。

调整为在两个掘进工作面均为炮掘机装，掘进工作面配备2台YT-24型凿岩机，1台FBD№5/2×5.5型局部通风机和一台P-15B耙斗装岩机 (见采区巷道布置及机械设备配备图)。
根据四川省科源工程技术测试中心《检测报告》（报告编号岩120044）。矿井８号煤层底板普氏系数平均7.35。
1231采煤工作面运输顺槽采用双巷布置方式。
工作面运输顺槽采用单巷布置方式。在工作面运输巷安装一台SZB730/40型转载运输机(参数见表２-1)，将工作面自溜下来的煤炭装入矿车。
减少工程量
2
通风系统
原设计主要通风机型号为FBCDZ№15/2×37kW。风机风量为16～40m3/s，风压为98～1746Pa，功率为2×37kW。
矿井实际购置主要通风机现调整型号为FBCDZ№15/2×45。风机风量为18.9～42.1m3/s，风压为463～2029Pa，功率为2×45kW。
主要通风机能力有所提高，对于矿井安全生产有利。
3
防尘系统
原设计在+618m副平硐上方+650m标高处设置有350m3消防、防尘水池，池底标高+650m。
调整为在+545m主平硐附近+545m标高处设置有350m3消防、防尘水池，池底标高+545m，在水池出水管处安装100SG70-40型增压泵，满足地面消防用水水压。
为节约发展，提高经济效益，故本次调整利用矿井现有消防、防尘水池。
4
监控系统

增加井下避难硐室生存舱内安设氧气、甲烷、二氧化碳、一氧化碳、温度、湿度各一台，避险设施外安设氧气、甲烷、二氧化碳、一氧化碳传感器各一台，增加避难硐室视频传感器一台。另外增加掘进工作面备用局部通风机开停传感器一台。
根据《煤矿井下安全避险:“六大系统”建设完善基本规范(试行)》的通知 安监总煤装[2011]33号和 国家安全监管总局国家煤矿安监局关于印发煤矿井下紧急避险系统建设管理暂行规定的通知安监总煤装〔2011〕15号文件要求，投产时井下设置一个避难硐室。
5
排水设备
在副暗斜井下车场+450m水平设置主副水仓、泵房及排水设备。+450m水泵房排水设备选用3台MD46-30×4型水泵。该水泵电机功率为30kW，额定流量为46m3/h，额定扬程为120m，额定效率70%。符合矿井排水要求。
在副暗斜井下车场+450m水平设置主副水仓、泵房及排水设备。+450m水泵房排水设备选用3台80D30×6型水泵。该水泵电机功率为37kW，额定流量为43m3/h，额定扬程为180m，额定效率70%。符合矿井排水要求。
利用已购设备。
6
提升设备
二采区材料上山由+525m标高至+450m落平（倾角25°、斜长177m），作为辅助提升；设计选用1台JTB-1.0×0.8/30型单筒矿用隔爆型提升绞车(配套电机功率为37kW，钢丝绳直径为16mm，最大提升速度为1.69m/s)，主要担负矿井矸的提升任务和设备、材料的下放任务。
材料下山由+545m标高至+525m落平（倾角20°、斜长59m），作为辅助提升；设计选用1台JTB-1.0×0.8/30型单筒矿用隔爆型提升绞车(配套电机功率为37kW，钢丝绳直径为16mm，最大提升速度为1.69m/s)，主要担负矿井设备、材料的下放任务。

利用原设计绞车。

7
空气压缩设备
矿井在主平硐附近安装2台LGH-14.5/10G型螺杆空气压缩机在地面压风机房向井下供风，其中，一台工作，一台备用。LGH-14.5/10G型螺杆式空气压缩机排气量为14.5m3/min，排气压力为1.0MPa，电机功率为90kW。
矿井在主平硐附近安装3台空气压缩机在地面压风机房向井下供风，救灾时2台工作，1台备用。其中2台LGH-14.5/10G型，排气量为14.5m3/min，排气压力为1.0MPa，电机功率为90kW。另外1台LG-16/8G型，排气量为16m3/min，排气压力为0.8MPa，电机功率为90kW。
根据《煤矿井下安全避险“六大系统”建设完善基本规范（试行）》的通知和《安监总煤装[2011]33号》对井下压风系统进行了完善设计，增加了避难硐室的压风自救系统设计。
8
供配电
（1）中央变电所
井下变电所高压侧进线总开关选用BGP49-10矿用隔爆型高压真空配电装置。
矿井入井电压为10kV，设计自地面变电所10kV不同母线段敷设2回MYJV22-8.7/10kV 3×35mm2交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，自主平硐入井至中央变电所，电缆全长800m。在变电所内安设4台矿用隔爆型干式变压器，其中2台型号为KBSG-400/10/0.69kV，400kVA；负荷率为61.81%，供电保障系数为1.61；供主暗斜井绞车、副暗斜井水泵、二采区材料上山绞车、副暗斜井架空乘人装置、采煤工作面、乳化泵及照明用电（其中主暗斜井绞车、副暗斜井水泵及架空乘人装置均采用双回路供电）。1台型号为KBSG-50/10/0.69kV，50kVA；负荷率为31.08%，供电保障系数为3.21；供1132回风巷掘进工作面（除局部通风机）用电。1台型号为KBSG-50/10/0.69kV，50kVA；负荷率为44%，供电保障系数为2.27；专供掘进工作面局部通风机用电；局部通风机采用“三专”（专用开关、专用电缆、专用变压器）供电。
（2）1232运输巷掘进工作面配电点
自中央变电所敷设1回MYPTJ-8.7/10kV 3×25mm2型矿用移动金属监视型屏蔽橡套电缆至1232运输巷掘进工作面配电点，电缆长750m，配电点安设1台矿用移动变压器，其中1台型号为KBSGZY-315/10/0.69kV，315kVA；负荷率为41.70%，供电保障系数为2.39；供1232运输巷掘进工作面（除局部通风机）用电。
（1）中央变电所
井下变电所高压侧进线总开关选用PBG9LG-400/10Y矿用隔爆型高压真空配电装置；
矿井入井电压为10kV，设计自地面变电所10kV不同母线段敷设2回MYJV22-8.7/10kV 3×35mm2交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，自主平硐入井至中央变电所，电缆全长800m。在变电所内安设4台矿用隔爆型干式变压器，其中2台型号为KBSG-400/10/0.69kV，400kVA；负荷率为70.76%，供电保障系数为1.41；供井下负荷（兼局部通风机的备用电源）；2台变压器均能担负一、二级负荷用电；其中一二级负荷均采用双回路供电(主暗斜井绞车、副暗斜井水泵及架空乘人装置）；1台型号为KBSG-50/10/0.69kV，50kVA；负荷率为70.84%，供电保障系数为1.41；供掘进工作面（除局部通风机）用电。1台型号为KBSG-50/10/0.69kV，50kVA；负荷率为44%，供电保障系数为2.27；专供掘进工作面局部通风机用电；局部通风机采用“三专”（专用开关、专用电缆、专用变压器）和“双风机、双电源”供电，并自动切换。

由于原设计BGP49-10矿用隔爆型高压真空配电装置安全标志已过期，另外根据《四川省人民政府安全生产委员会办公室文件》川安办[2011]69号文要求，所以对矿井供电系统部分进行设计调整。

9
通讯系统
地面调度室安设64门生产调度总机，其型号为KTJ4H-64。矿井在井下装设KTH8本质安全型自动电话机。
地面调度室安设60门生产调度总机，其型号为KTJ101。矿井在井下装设KTH50本质安全型自动电话机
原设计型号煤矿安全标志证书过期。

8

1、开拓系统调整
一、变更原因
主暗斜井下部车场穿过断层，巷道支护困难。3号煤层底板岩层较破碎。
二、原设计内容
原设计副暗斜井布置在主暗斜井以北；+450m水平运输巷布置在8-3煤层。12采区材料上山布置在3号煤层底板中。
三、变更内容
调整为在主暗斜井以南掘进副暗斜井。+450m水平运输巷布置在距３号煤层法线距离10m的顶板岩层中。不掘进12采区材料上山，利用矿井现有一条布置在8-3煤层底板岩层中，落平至+525,倾角20°,斜长59m，做为12采区材料运输,在3号煤层中布置+525m材料运输巷。

2、采煤工作面巷道布置及掘进机械调整
一、变更原因
　根据四川省科源工程技术测试中心《检测报告》（报告编号岩120044）。矿井８号煤层底板普氏系数平均7.35。
二、原设计内容
原设计两个掘进工作面，一个炮掘机装，一个机掘，机掘工作面配备一台EBZ-75型掘进机和一台QZP-160A型桥式转载机。1231采煤工作面运输顺槽采用双巷布置方式。
三、变更内容
调整为在两个掘进工作面均为炮掘机装，掘进工作面配备2台YT-24型凿岩机，1台FBD№5/2×5.5型局部通风机和一台P-15B耙斗装岩机 (见采区巷道布置及机械设备配备图)。
工作面运输顺槽采用单巷布置方式。在工作面运输巷安装一台SZB730/40型转载运输机(参数见表２-1)，将工作面自溜下来的煤炭装入矿车。
表2-1 SZB730/40型转载机性能参数
型号
长度m
输送量T.h-1
链速M.S-1
电机功率KW
中部槽
内宽mm
中部槽结构
圆环链规格
Φdxt
刮板链型式
轧制中部槽
整体焊接箱式
SZB730/40
25
400
0,85
40
680
*

18×64
边双

3、矿井主要通风机调整
1、矿井主要通风机调整
原设计景阳煤矿+610m回风斜井安装FBCDZ№15/2×37型矿用防爆轴流式通风机2台，其中1台工作，1台备用。风机风量为16～40m3/s，风压为98～1746Pa，功率为2×37kW。目前矿井实际安装FBCDZ№15/2×45型矿用防爆轴流式通风机2台，其中1台工作，1台备用。风机风量为18.9～42.1m3/s，风压为537～2029Pa，功率为2×45kW。
2、矿井负压计算
矿井采煤工作面双巷布置调整为单巷布置，需计算矿井通风负压。沿着矿井通风容易时期和矿井通风困难时期的通风路线计算矿井通风总阻力。
通风摩擦阻力计算公式如下：
h=
式中
h—— 通风摩擦阻力，Pa；
α—— 井巷摩擦阻力系数，N.S2/m4；
L—— 井巷长度，m；
P—— 井巷净断面周长，m；
Q—— 通风井巷的风量，m3/s；
S—— 井巷净断面面积，m2；
通风局部阻力取同时期摩擦阻力的15%。
经计算，矿井通风容易时期总阻力h 11为165.08Pa，矿井通风困难时期总阻力h 12为314.07Pa (详见矿井通风阻力计算表2-1～2)。
计算矿井的风阻和通风等积孔
1)矿井通风容易时期和困难时期的风阻R11、R12，和矿井通风等积孔A11、A12分别为：
R11=h 1/ Q12
=165.08÷222
=0.341N·S2/m8
A11=
=1.19×22÷
=2.03m2
R12 =h 2/ Q22
=314.07÷242
=0.545N·S2/m8
A12 =
=1.19×24÷
=1.61 m2
式中
R1－为矿井通风容易时期的矿井风阻，N·S2/m8；
A1－为矿井通风容易时期的矿井通风等积孔，m2；
h 1―为通风容易时期的矿井通风阻力，Pa；
Q1－矿井通风容易时期的总风量，(m3/s)
R2－为矿井通风困难时期的矿井风阻，N·S2/m8；
A2－为矿井通风困难时期的矿井通风等积孔，m2；
h 2―为通风困难时期的矿井通风阻力，Pa；
Q2－矿井通风困难时期的总风量，(m3/s)
经计算，矿井通风容易时期的风阻R11为0.341N·S2/m8，矿井通风等积孔A11为2.03m2，通风难易程度为容易。
矿井通风困难时期的风阻R12为0.545N·S2/m8，矿井通风等积孔A12为1.61m2，通风难易程度为中等。

15
表2-1 通风总阻力计算（通风容易时期）
序号
巷道名称
断面
形式
支护方式
阻力系数 (NS2/m4)
巷道长度L(m)
净周长P(m)
巷道断面S(m2)
风量
Q(m3/s)
风阻R(Ns2/m8)
风速V
(m/s)
阻力h
(Pa)
l
+545m 主平硐
半圆拱
砌碹
0.0042
253
9.28
6.03
12
0.045
1.99
6.48
2
+545m集中运输巷
半圆拱
砌碹
0.0042
110
9.28
6.03
9
0.0195
1.49
1.58
3
主暗斜井
半圆拱
砌碹
0.0042
227
9.28
6.03
5
0.0404
0.83
1.01
4
+450m北运输大巷1
半圆拱
砌碹
0.0042
40
9.28
6.03
9
0.0072
1.49
0.58
5
+450m北运输大巷2
半圆拱
砌碹
0.0042
340
9.28
6.03
4
0.0606
0.66
0.97
6
1231机巷1
梯形
工字钢
0.02
280
8.97
5.1
2
0.3775
0.39
1.51
7
1231机巷2
梯形
工字钢
0.02
80
8.97
5.1
7
0.1082
1.37
5.3
8
1231采面
矩形
液压支柱
0.027
85
8.6
2.8
7
0.8992
2.5
44.06
9
1231回风巷
梯形
工字钢
0.02
315
8.97
5.1
7
0.4259
1.37
20.87
10
+525m北回风石门
半圆拱
砌碹
0.0042
32
9.28
6.03
22
0.0057
3.65
2.75
11
+525m北总回风巷
半圆拱
砌碹
0.0042
371
9.28
6.03
22
0.066
3.65
31.92
12
+525m回风石门
半圆拱
砌碹
0.0042
62
9.28
6.03
22
0.011
3.65
5.33
13
+610m回风斜井
半圆拱
砌碹
0.0042
201
9.28
6.03
22
0.0357
3.65
17.29
14
引风道
半圆拱
砌碹
0.0042
20
9.28
6.03
23.1
0.0036
3.83
1.9

小计

143.55

局部阻力按摩擦阻力15％计

21.53

总阻力

165.08

表2-2 通风总阻力计算（通风困难时期）
序号
巷道名称
断面
形式
支护方式
阻力系数 (NS2/m4)
巷道长度L(m)
净周长P(m)
巷道断面S(m2)
风量
Q(m3/s)
风阻R(Ns2/m8)
风速V
(m/s)
阻力h
(Pa)
l
+545m 主平硐
半圆拱
砌碹
0.0042
253
9.28
6.03
14
0.0449
2.32
8.81
2
+545m集中运输巷
半圆拱
砌碹
0.0042
110
9.28
6.03
24
0.0195
3.98
11.26
3
主暗斜井
半圆拱
砌碹
0.0042
227
9.28
6.03
11
0.0403
1.82
4.88
4
+450m南运输大巷
半圆拱
砌碹
0.0042
645
9.28
6.03
22
0.1146
3.65
55.49
5
+450m运输石门
半圆拱
砌碹
0.0042
33
9.28
6.03
22
0.0059
3.65
2.84
6
+450m运输巷
半圆拱
砌碹
0.0042
20
9.28
6.03
11
0.0036
1.82
0.43
7
1131运输巷
梯形
工字钢
0.02
495
8.97
5.1
7
0.6694
1.37
32.8
8
1131采面
矩形
液压支柱
0.027
80
8.6
2.8
7
0.8461
2.5
41.46
9
1131回风巷
梯形
工字钢
0.02
525
8.97
5.1
7
0.71
1.37
34.79
10
+525m回风石门
半圆拱
砌碹
0.0042
20
9.28
6.03
24
0.0036
3.98
2.05
11
+525m南总回风巷1
半圆拱
砌碹
0.0042
60
9.28
6.03
24
0.0107
3.98
6.14
12
+525m南总回风巷2
半圆拱
砌碹
0.0042
400
9.28
6.03
24
0.0711
3.98
40.96
13
+525m回风石门
半圆拱
砌碹
0.0042
62
9.28
6.03
24
0.011
3.98
6.35
14
+610m回风斜井
半圆拱
砌碹
0.0042
201
9.28
6.03
24
0.0357
3.98
20.58
15
引风道
半圆拱
砌碹
0.0042
20
9.28
6.03
25.2
0.0036
4.18
2.26

小计

273.1

局部阻力按摩擦阻力15％计

40.97

总阻力

314.07

(二)通风设备选型
1、设计依据
（1）矿井通风容易时期总进风量：22m3/s
（2）矿井通风困难时期总进风量：24m3/s
（3）通风容易时期矿井通风负压：165.08Pa
（4）通风困难时期矿井通风负压：314.07Pa
2、矿井通风机主要参数的确定
考虑外部漏风及空气膨胀等因素，矿井主要通风机风量
1）计算主要通风机需要风量
（1)通风容易时期
Qf1 =K外Q1 (2-1)
式中
Qf1 －通风容易时期主要通风机需要风量，(m3/s)
Q1－矿井通风容易时期总风量，22m3/s；
K外－外部漏风系数，取K外=1.05。
将上述各参数值代入式(2-1)计算通风容易时期主要通风机需要风量：
Qf1=1.05×22=23.1m3/s
（2)通风困难时期
Qf2 =K外Q2 (2-2)
式中
Q f2 －通风困难时期主要通风机需要风量，(m3/s)
Q2－矿井通风困时期总风量，24m3/s；
K外－外部漏风系数，取K外=1.05。
将上述各参数值代入式(2-2)计算通风困难时期主要通风机需要风量：
Qf2=1.05×24=25.2m3/s
2）计算主要通风机需要风压
hfs1=h 1+hr1-he1
hfs2=h 2+hr2+he2
式中
hfs1、hfs2―分别为通风容易时期和通风困难时期的主要通风机需要静风压，Pa；
h1、h2―分别为通风容易时期和通风困难时期的矿井通风总阻力，（该阻力已计算了引风硐阻力）Pa；
hr1、hr2－主要通风机装置阻力之和，取200 Pa；
he1、he2 -分别为矿井通风容易时期和通风困难时期的自然风压，Pa。
矿井自然风压计算：
根据《中华人民共和国安全生产行业标准》（AQ 1055-2008）3.3.2.1条“进、出风井井口的标高差在150m以上，或进、出风井井口标高相同但井深400m以上，宜计算矿井的自然风压”之规定，本矿井进风井口最低标高为+545m，回风斜井井口标高为+610m，进风井和风井最高、最低点间的垂距为55m。不需计算自然风压。
故：
hfs1=h 1+hr1-he1=165.08+200-0=365.08Pa
hfs2=h 2+hr2+he2=314.07+200+0=514.07Pa
3）计算各时期的主要通风机工作风阻
矿井采用抽出式通风，两个时期的主要通风机工作风阻Rf1、Rf2分别为：
Rf1= h fs1/ Q2f1=365.08÷23.12=0.684N·S2/m8
Rf2= h fs2/ Q2f2=514.07÷25.22=0.809N·S2/m8
式中
Rf1、Rf2－分别为通风容易时期和通风困难时期主要通风机的工作风阻，N·S2/m8；
h fs1、h fs2―分别为通风容易时期和通风困难时期主要通风机静风压，Pa；
Qf1、Qf 2－分别为通风容易时期和通风困难时期主要通风机排风量，m3/s。
3、矿井通风设备选型
经计算，矿井主要通风机两个时期需要静风压和需要风量如下：
通风容易时期：hfs1=365.08Pa
Qf1=23.1m3/s
通风困难时期：hfs2=514.07Pa
Qf2=25.2m3/s
根据以上参数及主要通风机在两个时期的需要静风压和需要风量，设计选用FBCDZ№15/2×45型煤矿地面用防爆抽出式对旋轴流通风机二台，一台运转，一台备用，风机风量为18.9～42.1m3/s，风压为463～2029Pa，功率为2×45kW。
1）主要通风机工况点
（1)风阻曲线方程
通风容易时期主要通风机工作风阻：Rf1=0.684N.S2/m8
通风容易时期风阻曲线方程：H=0.684Q2f1
通风困难时期主要通风机工作风阻：Rf2=0.809N.S2/m8
通风困难时期风阻曲线方程：H=0.809Q2f2
（2）主要通风机个体特性曲线修正
因设计所选用的主要通风机个体特性曲线是标准状态下(空气密度为1.2kg/m3时)的模拟特性曲线，使用该曲线时按风井井口空气实际密度（1.12kg/m3）进行了修正（曲线中纵坐标括号内数值为修正前标准状态主要通风机的风压值，而括号外数值为修正后实际状态主要通风机的风压值）。
（3)主要通风机工况点：
如图2-1所示，图中纵坐标括号内的数字表示标准状态下的主要通风机静压值，括号外的数字为经密度修正后实际状态下的主要通风机运转时的静压值。
作主要通风机工作风阻特性曲线Rf1、Rf2与个体风压特性曲线P1、P2相交，确定主要通风机在通风容易时期、通风困难时期的工况点M1、M2。

图2-1 主要通风机性能曲线及工况点图
矿井通风容易时期主要通风机工况点：
Q 1=32.5m3/s， H 1=770Pa， η1=75%， N1=39.2kW，θ=39/27°
矿井通风困难时期主要通风机工况点：
Q 2=32m3/s， H 2=880Pa，η2=78%， N2=42.4kW，θ=39/27°
2）通风机电机运行功率计算：
（1）矿井通风容易时期电机功率
N1 =1.15×32.5×770/1000×0.75×0.98=39.2w
（2）矿井通风困难时期电机功率
N2=1.15×32×880/1000×0.78×0.98=42.4kw
风机配套电机为YBF2-280S-6型电动机二台，功率2×45kW。
（3）电动机容量的确定
因N1=39.2kW>0.6N2=0.6×42.4=25.4kW,故在整个服务年限内均选用YBF2-280S-6型电动机二台，功率2×45kW。
通风容易时期和困难时期电动机轴功率之比

3）通风机运行分析
通风机运转全压为770Pa～880Pa，通风机的运转效率为75%～78%，主要通风机工况点处于合理范围内，主要通风机工作稳定、安全、经济，能满足矿井安全生产的需要。
4、主要通风机设置及要求
利用矿井已安装的2台FBCDZ№15/2×45型煤矿地面用防爆抽出式对旋轴流通风机2台，作为矿井主要通风设备，风机1台工作，1台备用。风机风量为18.9～42.1m3/s，风压为463～2029Pa，功率为2×45kW。当工作风机出现故障时，通风机房值班人员须在10min内及时将备用风机投入运行，为矿井正常通风，保障井下工作人员的生命安全，提供可靠的安全保障。
为了保证主要通风机供电电源的可靠性，主要通风机采用双回电源线路供电。
5、地面消防、防尘水池调整
原设计在+618m副平硐上方+650m标高处设置有350m3消防、防尘水池，池底标高+650m。
调整为在+545m主平硐附近+545m标高处设置有350m3消防、防尘水池，池底标高+545m，在水池出水管处安装100SG70-40型增压泵，满足地面消防用水水压。

4、安全监控系统调整
1、变更原因
根据《煤矿井下安全避险:“六大系统”建设完善基本规范(试行)》的通知 安监总煤装[2011]33号和 国家安全监管总局国家煤矿安监局关于印发煤矿井下紧急避险系统建设管理暂行规定的通知安监总煤装〔2011〕15号文件要求，投产时井下设置一个避难硐室。
2、变更内容
增加井下避难硐室生存舱内安设氧气、甲烷、二氧化碳、一氧化碳、温度、湿度各一台，避险设施外安设氧气、甲烷、二氧化碳、一氧化碳传感器各一台，增加避难硐室视频传感器一台。另外增加掘进工作面备用局部通风机开停传感器一台。

5、排水设备调整
一、变更原因
由于矿井现已购买，本次调整利用现有设备。并重新校核排水能力和时间。
二、原设计内容
在副暗斜井下车场+450m水平设置主副水仓、泵房及排水设备。+450m水泵房排水设备选用3台MD46-30×4型水泵。该水泵电机功率为30kW，额定流量为46m3/h，额定扬程为120m，额定效率70%。符合矿井排水要求。
三、调整内容
在副暗斜井下车场+450m水平设置主副水仓、泵房及排水设备。+450m水泵房排水设备选用3台80D30×6型水泵。该水泵电机功率为37kW，额定流量为43m3/h，额定扬程为180m，额定效率70%。符合矿井排水要求。

（一）设计依据
1）排水方式：采用机械抽排水；
2）副暗斜井上车场标高+545m，水泵房标高+450m，排水高度为95m；
3）根据储量核实报告，矿井+450m水平正常涌水量32m3/h，最大涌水量67m3/h；
4）倾角：25°,斜长：225m；
5）矿井水性为中性；
（二）副暗斜井（+450m）水泵房排水设备校核：
1）校核水泵
（1）工作水泵必须的流量
正常涌水时，投入工作的水泵的排水能力，能在20小时内排完24小时的正常涌水量，即：
QB=qz=×32=38.4m3/h
式中
qz—正常涌水量，32m3/h；
QB—工作水泵必须的排水能力，m3/h。
