雷诺尔RNB6000常见故障分析.ppt

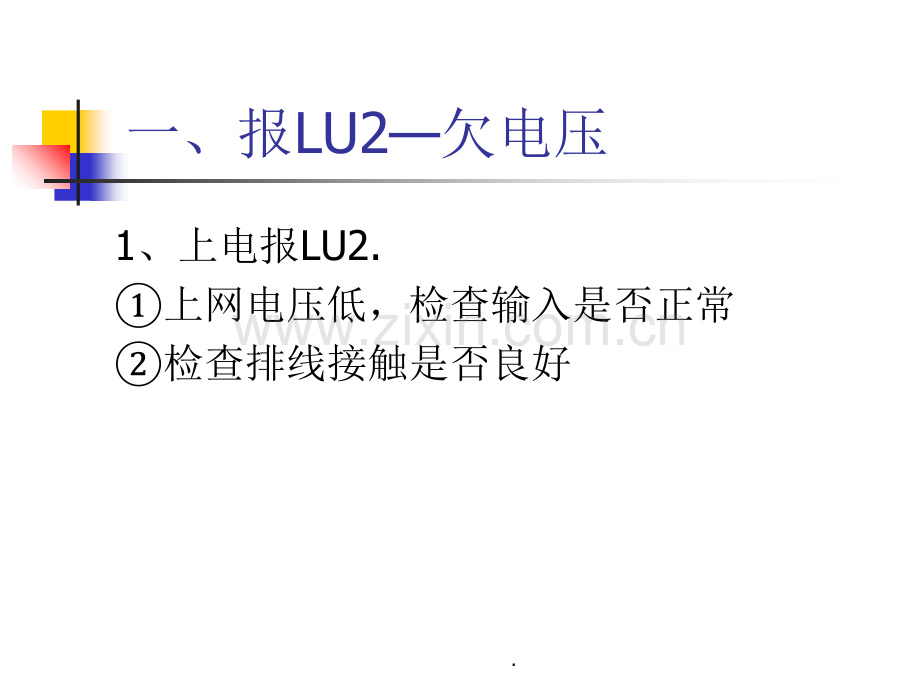

RNB6000常见故障分析.一、报LU2欠电压1、上电报LU2.上网电压低，检查输入是否正常检查排线接触是否良好 .一、报LU2欠电压2、运行报LU2.输入缺相可控硅损坏.二、主回路过电压报-OU1、电机转速下降是否过快，使母线电压升高后报OU，调N19，如果要快速停车需加制动单元.三、报-SC1、启动时间短升频过快，调整N182、负载有无突变3、输出短路4、小功率SC无法复位 变频在腐蚀性较强场合，霍尔回路过孔腐蚀 霍尔处接触不良.四、报过热-OHn1、变频器本身温度过高，加强通风。室内或变频本身温度不高，n2、温度开关损坏或是板子故障。.五、过载报-OLDn1、检查变频功率与电机功率是否匹配n2、检查变频器参数额定电流值是否与实际电机额定电流相符n.六、报-PCn1、IGBT的驱动线是否接触良好n2、IGBT模块是否损坏n3、死区补偿时间是否设置合理n4、14P排线接触是否良好n5、负载有无短路.七、操作故障 操作顺序错误，什么是操作顺序错误，就是在变频器未上电以前运行信号，已经提前有效。检查按钮开关或继电器是否正常开状态。.八、欠电流保护报-LC 负载偏轻或无负载，这项功能主要针对皮带负载，可设置参数欠电流保护阀值.九、无显示n1、检查主电路三相输入是否正常（大功率可观察风机转，说明三相电正常；小功率风机转说明三相电及充电电阻都正常）n2、充电电阻是否损毁n3、26P排线是否插好，显示盒与主板是否接好.
