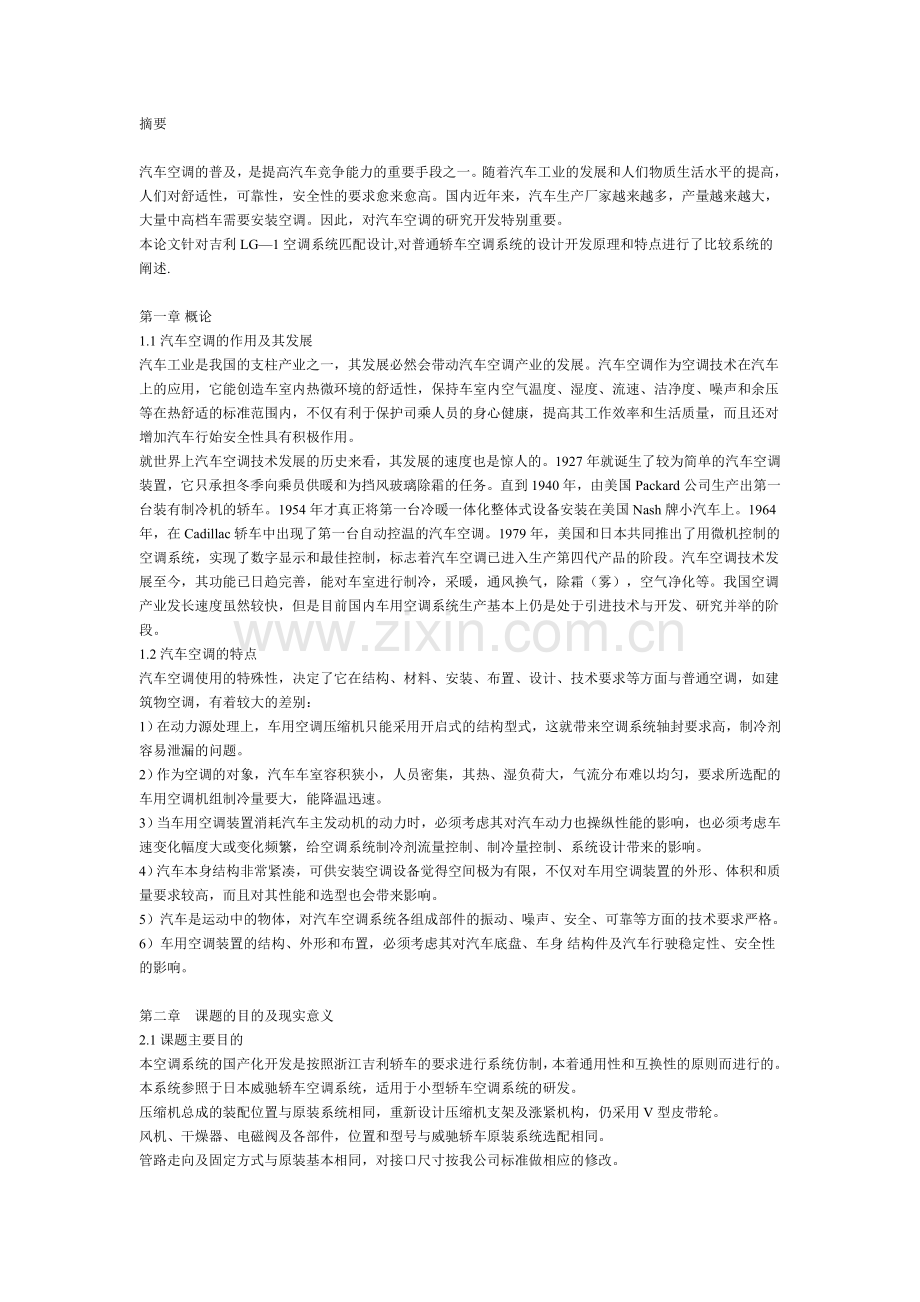

摘要汽车空调的普及，是提高汽车竞争能力的重要手段之一。随着汽车工业的发展和人们物质生活水平的提高，人们对舒适性，可靠性，安全性的要求愈来愈高。国内近年来，汽车生产厂家越来越多，产量越来越大，大量中高档车需要安装空调。因此，对汽车空调的研究开发特别重要。本论文针对吉利LG1空调系统匹配设计,对普通轿车空调系统的设计开发原理和特点进行了比较系统的阐述. 第一章概论 1.1汽车空调的作用及其发展 汽车工业是我国的支柱产业之一，其发展必然会带动汽车空调产业的发展。汽车空调作为空调技术在汽车上的应用，它能创造车室内热微环境的舒适性，保持车室内空气温度、湿度、流速、洁净度、噪声和余压等在热舒适的标准范围内，不仅有利于保护司乘人员的身心健康，提高其工作效率和生活质量，而且还对增加汽车行始安全性具有积极作用。就世界上汽车空调技术发展的历史来看，其发展的速度也是惊人的。1927年就诞生了较为简单的汽车空调装置，它只承担冬季向乘员供暖和为挡风玻璃除霜的任务。直到1940年，由美国Packard公司生产出第一台装有制冷机的轿车。1954年才真正将第一台冷暖一体化整体式设备安装在美国Nash牌小汽车上。1964年，在Cadillac轿车中出现了第一台自动控温的汽车空调。1979年，美国和日本共同推出了用微机控制的空调系统，实现了数字显示和最佳控制，标志着汽车空调已进入生产第四代产品的阶段。汽车空调技术发展至今，其功能已日趋完善，能对车室进行制冷，采暖，通风换气，除霜（雾），空气净化等。我国空调产业发长速度虽然较快，但是目前国内车用空调系统生产基本上仍是处于引进技术与开发、研究并举的阶段。 1.2汽车空调的特点 汽车空调使用的特殊性，决定了它在结构、材料、安装、布置、设计、技术要求等方面与普通空调，如建筑物空调，有着较大的差别：1）在动力源处理上，车用空调压缩机只能采用开启式的结构型式，这就带来空调系统轴封要求高，制冷剂容易泄漏的问题。2）作为空调的对象，汽车车室容积狭小，人员密集，其热、湿负荷大，气流分布难以均匀，要求所选配的车用空调机组制冷量要大，能降温迅速。3）当车用空调装置消耗汽车主发动机的动力时，必须考虑其对汽车动力也操纵性能的影响，也必须考虑车速变化幅度大或变化频繁，给空调系统制冷剂流量控制、制冷量控制、系统设计带来的影响。4）汽车本身结构非常紧凑，可供安装空调设备觉得空间极为有限，不仅对车用空调装置的外形、体积和质量要求较高，而且对其性能和选型也会带来影响。5）汽车是运动中的物体，对汽车空调系统各组成部件的振动、噪声、安全、可靠等方面的技术要求严格。6）车用空调装置的结构、外形和布置，必须考虑其对汽车底盘、车身结构件及汽车行驶稳定性、安全性的影响。 第二章课题的目的及现实意义 2.1课题主要目的本空调系统的国产化开发是按照浙江吉利轿车的要求进行系统仿制，本着通用性和互换性的原则而进行的。本系统参照于日本威驰轿车空调系统，适用于小型轿车空调系统的研发。压缩机总成的装配位置与原装系统相同，重新设计压缩机支架及涨紧机构，仍采用V型皮带轮。风机、干燥器、电磁阀及各部件，位置和型号与威驰轿车原装系统选配相同。管路走向及固定方式与原装基本相同，对接口尺寸按我公司标准做相应的修改。 第三章吉利LG1空调系统设计计算 3.1汽车空调的工作原理汽车空调系统采用的是蒸汽压缩式制冷循环，图3.1为其工作原理图。图3.1汽车空调系统工作原理1压缩机2排气管3冷凝器4风扇5、7高压液管6干燥储液器8膨胀阀9低压液管10蒸发器11鼓风机12感温包13吸气管汽车空调制冷循环主要由下列四个过程组成：1）压缩过程,低温抵压的制冷剂气体被压缩机吸入，并压缩成高温高压的制冷剂气体。该过程的主要作用是压缩增压，以便气体液化。这一过程是以消耗机械功作为补偿的。在压缩过程中，制冷剂状态不发生变化，而温度、压力不断上升，形成过热气体。2）.冷凝过程.制冷剂气体有压缩机排除后进入冷凝器。此过程的特点是制冷剂的状态发生变化，即压力和温度不变的情况下，由气态逐渐向液态转变。冷凝后的制冷剂液体呈高温高压状态。3）.节流膨胀过程,高温高压的制冷剂液体经膨胀阀节流降温降压后进入蒸发器。该过程的作用是制冷剂降温降压、调节流量、控制制冷能力。其特点是，制冷剂经膨胀阀时，压力、温度急剧下降，由高温高压液体变成低温低压液体。4）.蒸发过程,制冷剂液体经膨胀阀降温降压后进入蒸发器，吸热制冷后从蒸发器出口被压缩机吸入。此过程的特点是制冷剂状态有液态变化成气态，此时压力不变。节流后，低温低压液态制冷剂在蒸发器中不断吸收气化潜热，既吸收车内的热量又变成低温低压的气体，该气体又被压缩机吸入在进行压缩。压缩机直接由发动机驱动，制冷剂经压缩机做功后变成高温、高压的蒸汽输出到冷凝器，冷凝器风扇使流经冷凝器的蒸汽温度降低，高温高压蒸汽冷凝成为较高温度的饱和过冷液体，通过高压液管流入干燥储液器，经干燥和过滤后，流过膨胀阀。通过膨胀阀的节流作用，制冷剂变成湿蒸汽而进入蒸发器，在定压下吸收空气中的热量而气化（从而使流经蒸发器的空气的温度降低成为冷气，并通过鼓风机送入车内，降低车内的空气温度）。气化后的制冷剂变成低温低压的过热蒸气，其又进入压缩机进行压缩。此即完成了汽车空调的一个制冷循环。通过制冷剂这样周而复始地循环，即实现了车厢内制冷的目的。 3.2对微弛空调系统进行数据采集本系统为仿制系统，外形尺寸于原装系统基本相当。散热板及翅片示意图，由于为仿制所以测量尺寸不够精准，所以其各部分数据均 需要验算。 1、蒸发器设计散热板:宽Wt=58mm，高Ht=2.5mm，铝板厚t=0.5mm。可得:内部流道尺寸hH=Ht2t=1mmWh=Wt2t=57mm翅片：宽度Wf=58mm，高度Hf=8mm，厚t=0.1mm。翅片角度l=36，间距Lf=2mm。 2、冷凝器设计冷凝器选用平行流式，散热层多孔扁管和翅片结构尺寸：翅片宽度16mm，高度8mm，厚度0.135mm，翅片间距1.5mm，百叶窗角度27，扁管外壁面高度2mm，宽度16mm，分4个流层，扁管数目依次是14-9-7-5。取迎面风速4.5m/s。3其他部分由于本身没采用进口件，而且对于本公司来说主要是选配。所以没有仿制微弛。 空调系统设计计算3.3空调系统热负荷计算为了消除车室内多余热量以维持温度恒定，所需要向车室内供应的冷量称为冷负荷。为了消除车室内多余湿量以维持车室内相对湿度恒定，所需除去的湿量称为湿负荷。汽车空调热湿负荷的计算，是确定送风量和正确选者空调装置的依据。1空调系统冷负荷计算本系统设计主要是估算冷负荷，以便压缩机的选配和两器的设计，本设计中主要是针对压缩机的选配，我们采用较容易确定的太阳辐射热QS和玻璃渗入热QG，他们的总合占系统的70%。即可得总负荷，为了安全再取k=1.05的修正系数。 轿车一般的工况条件：冷凝温度tc=63，蒸发温度te=0,膨胀阀前制冷剂过冷温度tsc=5,蒸发器出口制冷剂气体过热度tsh=5,压缩机吸气温度ts=10,室外温度ti=35,室内温度t0=27,轿车正常行驶速度ve=40km/h,压缩机正常转速n=1800r/min. 太阳辐射热的确定由于太阳照射，汽车车身温度升高，在温差的作用下，热量以导热方式传如车室内，太阳辐射是由直射或散射辐射构成，车体外表面由于太阳辐射而提高了温度，同时向外反射辐射热，因此，车体外表面所受的辐射强度按下式计算：Q1=（IG+IS-IV）F=（IG+IS）F其中表面吸收系数，深色车体取=0。9，浅色车体取=0。4；IG太阳直射辐射强度，取IG=1000W/m2IS太阳散射辐射强度，取IS=40W/m2IV车体表面反射辐射强度，单位为W/m2F车体外表面积，单位为m2，实测F=1.2m2 可将太阳辐射强度化成相当的温度形式，与室外空气温度叠加在一起，构成太阳辐射表面的综合温度tm。对车身维护结构由太阳辐射和照射热对流换热两不部分热量组成：Qt=a（tm-t0）+（tm-ti）*F式中:Qt太阳辐射及太阳照射得热量，单位为W；a室外空气与日照表面对流放热系数，单位为W/m2Ktm日照表面的综和温度，单位为C。K车体围护结构对室内的传热系数，单位为W/m2K；to车室外设计温度，取为35C。ti车室内设计温度，取为27C。应采用对流换热推测式求解，但是由于车速变化范围大，车身外表面复杂，难以精确计算，一般采用近似计算公式：=1.163（4+12）Wc是汽车行驶速度，可以采用40km/h计算：代入上式得:a=51.15W/(m2k) 取K=4.8W/（K）,=0.9,I=IG+IS=1040W,因为=所以:=+由于室内外温差不大，上式后项近似t0，得：=+=+35=51.73所以可得:=1145.58W。 玻璃窗渗入的热量Qb太阳辐射通过玻璃窗时，一部分被玻璃吸收，提高了玻璃本身的温度，然后通过温差传热将热量导入车室内，另有大部分热量将通过玻璃直接射入车内，玻璃的渗入热量是由温差传热和辐射热两部分组成。=（-）+上式中，A玻璃窗面积，A=2.63m2；K玻璃窗的传热系数，K=6.4W/(m2K)；tB玻璃外表面温度，取车室外温度，35；ti车室外温度，27C玻璃窗遮阳系数，C=0.6非单层玻璃的校正系数，=1通过单层玻璃的太阳辐射强度qb=+单位为（W/）；通过玻璃窗的太阳直射透射率，取=0.84通过玻璃窗的太阳散射透射率，取=0.08将以上各参数代入式可得:Qb=1465.22W制冷量的确定Qg=（Qt+Qb）/70%=（1145.58+1465.22）/0.7=3729.7W实际冷负荷Qs=kQg=1.05*3729.7=3916.19故而，机组制冷量取Q0=4000W。即可 压缩机的选配大部分汽车空调压缩机由发动机驱动，压缩机的转速与发动机呈一定的比例，在很大的范围内同步变化，再加上其固定是通过支架与发动机刚性的连接，工作条件非常的差，因此对汽车空调压缩机有比家用空调压缩机更高的要求。汽车空调制冷系统对压缩机的要求：1在设计选用压缩机时，应能保证在极端情况下任能具令人满意的降温性能。2有良好的低温性能，在怠速和底速运转时，具有较大的制冷能力和效率。3降温速率要快，即成员进入车室后，在最短的时间内满足成员的舒适性要求。4压缩机内部运动机构应便于实现变排量控制。5压缩机要具有高温高压的保护性能。6压缩机在发动机室内的安装位置应便于拆卸和维修。7由于汽车经常在颠簸的道路上高速行驶，而且压缩机又通过支架与发动机或底盘刚性的连接，因此要求压缩机有良好的抗振性。 冷凝温度tc=63，蒸发温度te=0,膨胀阀前制冷剂过冷温度tsc=5,蒸发器出口制冷剂气体过热度tsh=5,压缩机吸气温度ts=10,室外温度ti=35,室内温度t0=27,轿车正常行驶速度ve=40km/h,压缩机正常转速n=1800r/min.压缩机吸气管路的压降PS=67.26KPa,压缩机排气管路压降Pd=81KPa。驾驶室热负荷Qh=3916.19W.1确定压缩机的的排气压力，吸气压力，排气比焓及温度（1）根据制冷剂的蒸发温度te和冷凝温度tc，查表HFC134a饱和状态下的热力性质表，得其蒸发压力的冷凝压力分别为：Pe=292.82Kpa，Pc=1803.9Kpa（2）额定空调工况压缩机的排气压力，认为高于制冷剂的冷凝压力81Kpa即：Pd=PC+Pd=1803.9+81=1884.9KPa。（3）压缩机的吸气压力认为低于制冷剂的蒸发压力67.26KPa即：Ps=PePd=292.8267.26=225.56KPa。（4）根据PS和ts，查表HFC134a过热蒸气的热力性质表得：压缩机吸气口制冷剂比焓hs=407.952KJ/Kg，比体积s=0.098914m3/Kg，比熵SS=1.7822KJ/(KgK)。（5）根据PS和SS，查HFC134a过热蒸气的热力性质表得：压缩机等比熵压缩终了的制冷剂比焓hds=455.813KJ/Kg。（6）额定空调工况下压缩机的指示效率i为：i=Te/Tc+bte=(5+273.15)/(60+273.15)+0.0020=0.835（7）额定工况下，压缩机的排气比焓为：hd=hs+（hdshs）/i=407.952+（455.813407.952）0.835=447.916KJ/Kg。（8）根据Pd和hd，查HFC134a过热蒸气的热力性质表得：额定工况下压缩机的排气温度td=87.10。2计算额定空调工况制冷系统所需制冷量。（1）根据以知条件，膨胀阀前制冷剂液体温度t4/为：t4/=tctsc=635=58。（2）蒸发器出口制冷剂气体温度为：t1=te+tsc=5+5=10。（3）按t4/查表有：蒸发器进口制冷剂比焓h5/=279.312KJ/Kg，按t1和Pe查表有：蒸发器出口制冷剂比焓h1=404.40KJ/Kg。（4）在额定空调工况下，蒸发器的单位制冷量qe,s为：qe,s=h1h5/=404.40279.312=125.1KJ/Kg。（5）稳态工况，制冷系统所需制冷器应与车厢热负荷平衡，计算是应留有一定的余量，以考虑实际情况与车厢热负荷平衡是可能存在的差距。设该余量为10%，则制冷系统所需制冷量Qe,s为：Qe,s=1.1Qh=1.13488.2W=3837W3将额定空调工况下制冷系统所需制冷量换算成压缩机所需制冷量（1）额定空调工况下制冷系统所需制冷剂的单位质量流量qm,s为：qm,s=Qe,s/qe,s=3.837/125.1=0.03067Kg/s。（2）额定空调工况下压缩机的单位质量制冷量qe,c为：qe,c=h1/h5/=420.434279.312=141.122KJ/Kg。（3）额定空调工况下压缩机的单位体积制冷量qv,c为：qv,c=qe,c/s=141.122/0.081233=1737.250KJ/m3。（4）对于稳态过程，制冷系统中各组成部件的制冷剂质量流量应当一致，因而额定空调工况压缩机的制冷剂质量流量应为：qm,c=qm,s=0.03067Kg/s。该工况压缩机所需制冷量Qe,c=qe,cqm,c=141.1220.03067=4.328KW。4将额定空调工况下压缩机制冷量换算成测试工况压缩机制冷量（1）压缩机的测试工况条件：制冷剂冷凝温度tc,t=60;制冷剂的蒸发温度te,t=5;膨胀阀前制冷剂液体过冷度tsc,t=0;压缩机的吸气温度ts,t=t1/=20;压缩机的转速n=1800r/min;压缩机吸气管路压降PS=67.26Kpa;压缩机排气管路的压降Pd=81Kpa。（2）根据制冷剂的蒸发温度te,t和冷凝温度tc,t，查表得测试工况下，制冷剂的蒸发压力和冷凝压力分别为Pe,t=349.63KPa。Pc,t=1681.30KPa。压缩机吸气压力Pst=pe,tPS,t=349.6367.26=282.37KPa.压缩机的排气压力Pd,t=Pc,t+Pd=1681.30+81=176230KPa。（3）根据ts,t和Pst，查表有压缩机测试工况下吸气比焓hst=415.833KJ/Kg，吸气比体积st=0.079484m3/Kg。吸气比熵Ss,t=1.79074KJ/(KgK)。（4）根据膨胀阀前制冷剂液体温度t4=tc,ttsc,t=60，查表得膨胀阀前制冷剂液体比焓h4=287.397KJ/Kg。（5）测试工况压缩机的单位质量制冷量：qe.t=hs.th4=415.833287.397=128.436KJ/Kg。（6）测试工况压缩机单位体积制冷量qv,t为：qv,t=qct/st=128.436/0.079484=1615.872KJ/m3。（7）由于额定空调工况下和测试工况西啊的冷凝压力（冷凝温度）蒸发压力（蒸发压力），排气压力及吸气压力均可相同，则两种工况压缩机的输气系数也相同，即：t=c。于是所选压缩机在测试工况下所需制冷量是：Qe,t=Qe,c(t/c）（qv,t/qv,c）=4.3281615.875/1737.25=4.026KW。5测试工况压缩机所需制冷剂单位质量流量qm,t为：qm,t=Qe,t/qe,t=4.026/128.436=0.03135Kg/s。6确定测试工况下压缩机所需轴功率（1）根据Pd,t和Ss,t，查表得压缩机等比熵压缩终了的制冷剂比焓hd,s=458.190KJ/Kg，制冷剂温度td,s=85.94。（2）测试工况下压缩机单位等比熵压缩功Wts,t为：Wts,t=hd,shs,t=458.190415.833=42.357KJ/Kg。（3）测试工况下压缩机的理论等比熵功率Pts,t为：Pts,t=Wts,tqm,t=42.3570.03135=1.328KW。（4）测试工况压缩机指示效率i,t为：i,t=Te,t/Tc,t+bte,t=（5+273.15）/（60+273.15）+0.0025=0.845。（5）测试工况压缩机指示功率Pi,t为：Pi,t=Pts,t/i,t=1.328/0.845=1.572KW。（6）测试工况下压缩机摩擦功率Pm,t为：Pm,t=1.3089D2SinPm10-5=1.3089(3510-3)618000.5010510-5=0.595KW。（7）测试工况下，压缩机所需轴功率Pe,t为：Pe,t=Pi,t+Pm,t=1.572+0.595=2.167KW。7根据压缩机的转速n的指定值和Qe,t，Pe,t，qm,t的计算结果粗选择压缩机的型号当Qe,t=4.026KW，qm,t=0.03135Kg/s时，压缩机气缸工作容积大约在550cm3左右，试选取压缩机型号是SE5H14。8SE5H14压缩机的校核空调系统工作的PH图： 压缩机理论排量qvt=138cm3/r，n=1800r/min。有qvth=138180060/1003=14.904m3/h。压缩机的输气系数取=0.72.则有实际排气量qvr=qvth=0.7214.904=10.7m3/h。查表得：压缩机标况下比体积1=0.06935m3/Kg，以及空调系统各比焓为：h1=413.2KJ/Kg，h2s=443.5KJ/Kg，h3/=279.3KJ/Kg。即有压缩机的质量流量qmr=qvr/1=10.7/0.06935=154.3Kg/h。实际循环制冷量Qe=qm（h1h3）=154.3（413.2279.3）/3600=5.74KW。压缩机的功率Pe=qmr（h2sh1）/(3600im)i指示效率取0.78m机械效率取0.92Pe=154.3（443.5413.2）/（36000.780.92）=1.806KW实际制冷系数=Qe/Pe=5.74/1.806=3.189选定压缩机根据压缩机的校核计算，有压缩机气缸容积Vcy=550cm3;理论排气量Vth=138cm3/r；制冷量可达Qet=5.74KW4.026KW；质量输气量qmr,t=0.0425Kg/s0.03135Kg/s；压缩机的轴功率Pe,t=1.806=4.0213）计算制冷剂侧的表面的传热系数，由=5，查得R134a饱和状态下的热力性质表及物理性质图，可得：液态制冷剂的密度=1277.15kg/m3液态制冷剂的动力粘度=270.310-6kg/ms液态制冷剂的普朗特数气态制冷剂的动气粘度=11.17510-6kg/ms气态制冷剂的热导率=12.2210-3mW/(mK)目前已知制冷剂进口干度为0.3，出口过热，因此平均干度0.650由此，可计算其余参数的平均值。动力粘度的平均值为=17.21210-6kg/ms每一散热板制冷剂质量流量4.210-3kg/s散热板内孔的制冷剂质量流速570.27kg/s雷诺数101484干度平均值=0.5338由上面的计算可以看到，制冷剂干度从0.30.53381变化，后面还有过热蒸气区。因此很难准确计算每一阶段所占的百分比，只能经验估计。在此，取过热蒸气区为20%，出干燥点之前的两相区为28%，干燥点之后的两相区为52%。)干燥点之前的两相区取干度0.417则在散热板内孔内，制冷剂气液两相均为紊流工况的Lockhart-Martinelli数7.51.10151制冷剂两相流折算成全液相时，在折算流速下的表面传热系数制冷剂两相流的表面传热系数）过热区：）干燥点之后的两相区取干度0.766，则把0.5343代入两相换热公式，计算11173得最后，平均表面传热系数7935(m2.K)14）计算总传热系数及传热面积，如果忽略管壁热阻及接触热阻，忽略制冷剂侧污垢热阻，取空气侧污垢热阻ra0.0005m2.K/W,则传热系数K为W/(m2.K)而对数平均温差12.655由于层叠式蒸发器的流程较少，而且在流道转弯处制冷剂与空气成顺流流动形式，因此按纯逆流方式计算的对数平均温差偏大。另外，湿工况在增大空气侧表面传热系数的同时也增加了液膜热阻。因此空气侧的实际表面传热系数低于计算结果。综合两方面的考虑，传热系数与对数平均温差之积乘上一个系数，取系数为0.4，则需总传热面积m2与前面计算出的3.27m2的相对误差为3.5%15）计算空气侧阻力损失空气侧摩擦阻力因子=0.079则空气侧阻力损失241.5Pa结论：结合我们的蒸发器，从理论上是符合要求的。但为了安全起见，还需要用实验的数据来证明设计结果。 汽车空调各组成部件的安装匹配在系统匹配的设计中，除应注意制冷系统内压缩机的选配，冷凝器,蒸发器的外形尺寸设计，膨胀阀和贮液干燥器等部件的相互匹配关系如何达到相互协调,尽量达到高效节能的效果，给部件匹配最佳,还应注意各换热器芯体与风机及其外壳之间，分液头与各制冷剂管路之间的接合的工艺控制，以使整个系统在经常运行工况下，其空调性能和噪声等指标都得到最佳。汽车空调装置主要由制冷系统，采暖系统，送风系统，控制系统组成。为适应各种结构类型和用途汽车的匹配需要，汽车空调装置的组成也会不同。汽车本身结构非常紧凑，可供安装空调设备的空间极为有限，对车用空调的外形体积和质量要求较高。空调装置的结构，外观设计和布置不仅要与车身内饰和外观协调统一，保持整车的完美，还必须考虑其对汽车底盘，车身等结构件及汽车行驶稳定性，安全性的影响。吉利LG1空调系统的布置如下:压缩机直接装在发动机侧,由发动机皮带盘驱动.冷凝器安装在发动机冷却水箱前.由水箱冷却风扇冷却,不需另装风扇.干燥器直接焊装在冷凝器侧板上,这样减少零件数目,使系统简单化,故障率底.蒸发器箱体总成(包括蒸发器芯子,热力膨胀阀)安装在驾驶室仪表盘下,这样便于风道的布置. 系统的其它主要部件的选择:膨胀阀的设计:在制冷系统中,膨胀阀具有节流降压,调节流量,防止液击和异常过热的制作用等三种功能,是制冷系统中的重要部件.(1)节流降压,使从冷凝器来的液态制冷剂降压成为容易蒸发的低温低的雾状物进入蒸发器,即分割了制冷剂的高压侧与低压侧,但工质的液体状态没有变.(2)调节流量,由于制冷负荷的改变以及压缩机转速的变化,要求流量作相应的调整,以保持车内温度的恒定,制冷剂工作正常.膨胀阀就起了把进入蒸发器的流量自
