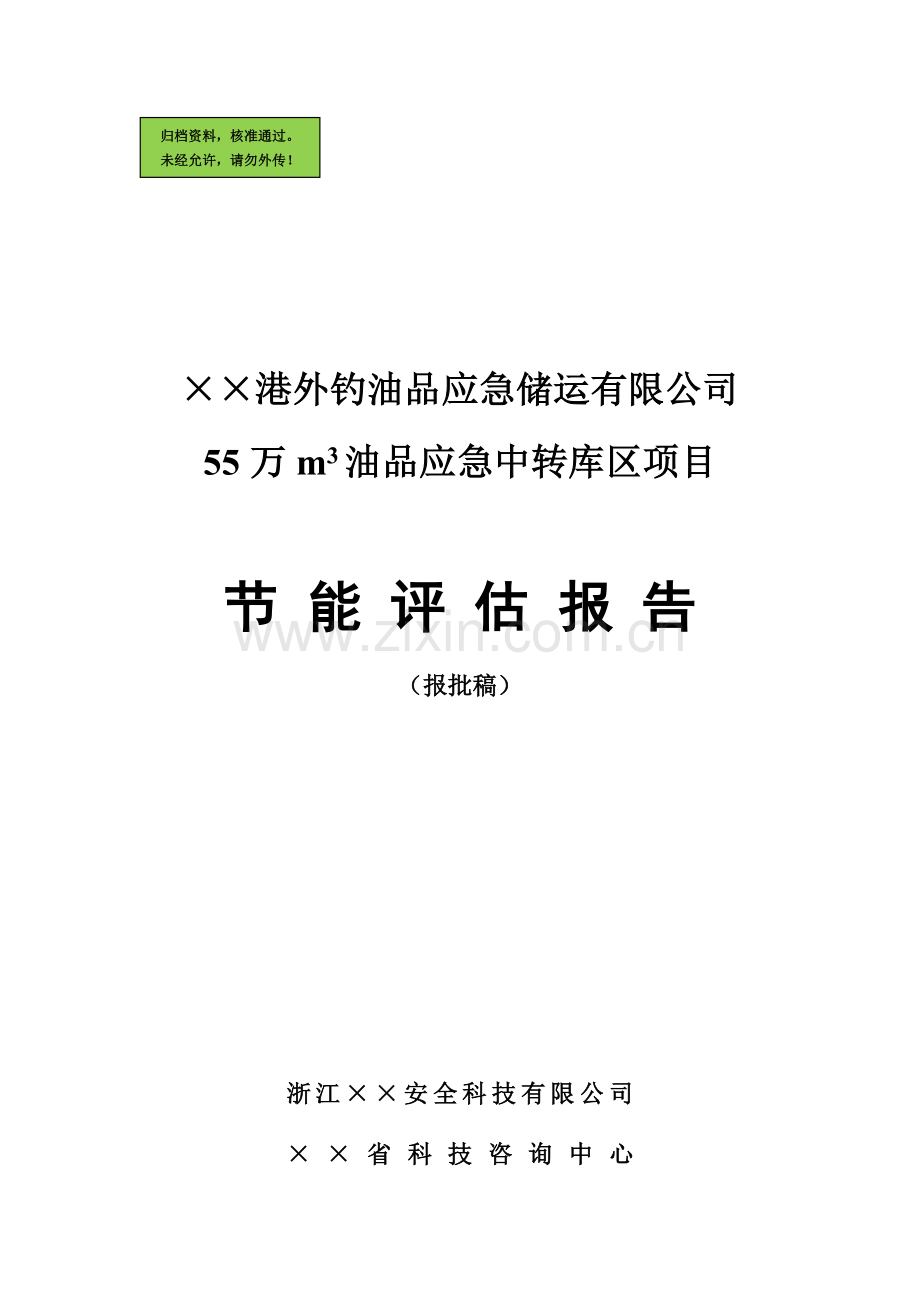

归档资料，核准通过。未经允许，请勿外传！港外钓油品应急储运有限公司55万m3油品应急中转库区项目节 能 评 估 报 告（报批稿）浙江安全科技有限公司省科技咨询中心二零一一年九月编制港外钓油品应急储运有限公司55万立方米油品应急中转库区项目 节能评估报告目 录前 言1一、评估依据31.1 评估依据31.1.1 法律法规及规范31.1.2 规划、产业政策及行业准入条件31.1.3 节能指导文件41.1.4 技术标准和规范41.1.5 公司资料61.2 评估原则61.3 评估目的7二、项目概况82.1 项目建设单位概况82.2 项目建设背景及必要性102.3 发展规划、产业政策与行业准入分析142.3.1 发展规划分析142.3.2 产业政策和行业准入分析152.4 项目建设方案162.4.1 项目建设地点162.4.2 项目投资估算172.4.3 项目实施进度172.4.4 项目建设规模及内容182.4.5 项目工艺方案202.4.6 项目耗能设备汇总252.4.7 项目原辅材料消耗272.4.8 项目平面布置272.4.9 项目劳动定员和生产编制272.5 码头、管道项目概述282.5.1 30万吨码头项目概述282.5.2 11.4 km油品长输管道项目概述31三、项目用能及能源供应情况评估343.1 项目用能概况343.1.1 项目能源选用原则343.1.2 项目能源品种、结构及来源343.1.3 项目能源消耗量预测363.1.4 项目总能耗403.2 项目所在地能源供应情况403.2.1 项目所在地能源供应条件及消费情况403.2.2 项目能源消费对当地能源消费的影响423.3 本章评估小结44四、项目建设方案节能评估454.1 项目选址、总平面布置节能评估454.1.1 项目选址合理性454.1.2 项目总平面布置合理性464.2 项目工艺先进性评价474.3 项目用能工艺和工序节能评估484.3.1 油品储存（加热）节能评估484.3.2 油品输送节能评估494.3.3 油品调和节能评估494.4 项目生产用能设备节能评估504.4.1 油泵节能评估504.4.2 油品储罐节能评估514.4.3 生产用能设备总体评估534.5 项目主要用能系统节能评估534.5.1 供配电系统节能评估及建议534.5.2 供热系统节能评估及建议614.5.3 公用工程节能评估及建议654.6 本章评估小结73五、项目能源消耗及能效水平评估775.1 项目能源消费种类、来源及消费量评估775.2 项目能源加工、转换、利用情况评估785.3 项目能效水平评估825.3.1 项目产值和增加值计算825.3.2 项目主要能耗指标评估825.4 本章评估小结84六、项目节能措施及效果评估866.1 节能技术措施评估866.1.1 工艺与设备节能866.1.2 电能的合理利用876.1.3 热能的合理利用及节约燃料油906.1.4 水资源的合理利用906.1.5 建筑节能916.2 节能管理措施评估926.2.1 能源管理体系936.2.2 能源计量管理946.2.3 清洁生产管理966.3 节能措施效果评估976.3.1 项目合理用能和节能水平总体评价976.3.2 合理用能和节能的进一步建议98七、问题和建议99八、评估结论1018.1 项目概况1018.2 项目产业政策与行业准入符合性评估结论1028.3 项目行业节能设计规范符合性评估结论1028.4 项目用能及其来源合理性、可行性评估结论1038.5 项目工艺、技术、设备评估结论1038.5.1 工艺先进性评估结论1038.5.2 技术先进性、节能性评估结论1048.5.3 设备先进性、节能性评估结论1048.6 项目主要用能系统评估结论1058.6.1 变配电系统1058.6.2 供热系统1058.6.3 空气压缩系统1068.6.4 空调系统1068.6.5 照明系统1068.6.6 建筑设计1078.7 项目能效水平评估结论1078.8 项目节能措施及效果评估结论1078.9 节能评估总结论108附 件109附件一 建设项目区域位置图109附件二 建设项目平面布置示意图110附件三 油品储罐加热保温热量计算公式111IV浙江安全科技有限公司省科技咨询中心*港外钓油品应急储运有限公司55万立方米油品应急中转库区项目 节能评估报告前 言为贯彻落实中华人民共和国节约能源法、国务院关于加强节能工作的决定、国家发改委关于加强固定资产投资项目节能评估和审查工作的通知（发改投资20062787号）、固定资产投资项目节能评估和审查暂行办法（国家发改委2010年第6号令）的文件精神，做好固定资产投资项目的节能评估工作，落实科学发展观，从源头上把住能源、资源节约关，促进经济可持续发展，依据省固定资产投资项目节能评估和审查管理办法（浙政办发201035号）中 “年综合能源消费量3000吨标准煤及以上或年用电量300万千瓦时及以上的固定资产投资项目（含新建、扩建和改建项目），应当进行节能审查，建设单位应当委托有资质的机构编制该项目节能评估报告”的相关规定，港外钓油品应急储运有限公司就其“55万m3油品应急中转库区项目”委托节能评估机构编写了节能评估报告。为配合港外钓油品应急储运工程建设，港务集团联合纳海油污水处理有限公司、浙江天禄能源有限公司共同组建了“港外钓油品应急储运有限公司”，拟于外钓岛新建30万吨级油品应急码头一座，配套建设55.0 万m3油品应急中转库区和11.4 km油品长输管线。本项目为55.0 万m3油品应急中转库区项目，是其中的组成部分。本项目库区总罐容55.0万m3，其中单罐容积10万m3储罐5台，单罐容积3.5万m3储罐1台，罐型均为外浮顶储罐；单罐容积1.5万m3储罐1台，罐型为拱顶内浮顶储罐。储存油品主要为燃料油，兼顾原油。油品年储运周转量约750万吨，即油品年吞吐量1500万吨。本项目位于市外钓岛，项目地点距离市定海区约18 km，西南距宁波北仑港约17 km，距离上海港约128 km。本项目由罐组、泵棚、变配电所、综合办公楼、锅炉房等单项组成，总用地面积159381.4 m2，建构筑物占地面积85975 m2。本项目总投资55850万元，预计于2012年10月建成投产。项目达产后，可实现正常年份工业总产值16200万元，工业增加值9918万元。本项目属新建项目，预计年耗电934万kWh，年耗燃油2500 t，年耗自来水4万t，折算成年综合能耗4723 tce（当量值），6498 tce（等价值），需进行节能评估和审查。受港外钓油品应急储运有限公司委托，评估机构浙江安全科技有限公司、省科技咨询中心在各级主管部门领导的大力支持和委托企业的全力配合下，依据国家、省、市、区的相关法律法规与节能法规、行业标准、行业准入规定等要求，对本项目开展了节能评估工作，并完成了节能评估报告的编写。2浙江*安全科技有限公司*省科技咨询中心一、评估依据为贯彻落实国家关于节能减排工作的精神，促进国民经济健康、持续的发展，确保固定资产投资项目合理利用能源、提高能源利用效率，从而实现“节能、降耗、增效”的目的，特依据下列合理用能标准、节能设计规范等编制本节能评估报告。1.1 评估依据1.1.1 法律法规及规范1. 中华人民共和国节约能源法 （国家主席令2007第77号）2. 中华人民共和国电力法 （国家主席令1995第60号）3. 中华人民共和国建筑法 （国家主席令1997第91号）4. 中华人民共和国清洁生产促进法 （国家主席令2002第72号）1.1.2 规划、产业政策及行业准入条件1. 省国民经济和社会发展“十二五”规划纲要2. 市国民经济和社会发展“十二五”规划纲要3. 市定海区国民经济和社会发展“十二五”规划纲要4. 宁波港总体规划5. 市城市总体规划（2000-2020年）6. 环杭州湾产业带产业区发展规划7. 产业结构调整指导目录（国家发展改革委，2011年本）8. 国务院关于鼓励和引导民间投资健康发展的若干意见1.1.3 节能指导文件1. 中国节能技术政策大纲 （国家发展改革委、科技部2006）2. 国务院“关于加强节能工作的决定”（国发200628号）3. 固定资产投资项目节能评估和审查暂行办法（国家发展和改革委员会2010年第6号令）4. 固定资产投资项目节能评估工作指南（2011年本）5. 市人民政府“关于加强节能降耗工作的实施意见”（舟政发200653号）6. 市人民政府“关于加强节能减排工作的实施意见” （舟政发200741号）1.1.4 技术标准和规范1. 蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求GB/T 12712-19912. 评价企业合理用热技术导则GB/T 3486-19933. 评价企业合理用电技术导则GB/T 3485-19984. 锅炉热网系统能源监测与计量仪表配备原则GB/T 17471-19985. 石油库设计规范GB50074-20026. 建筑外窗空气渗透性能分级及其检测方法GB/T7101-20027. 容积式空气压缩机能效限定值及节能评价值GB 19153-20038. 建筑照明设计标准GB50034-20049. 石油天然气工程设计防火规范GB50183-200410. 公共建筑节能设计标准GB50189-200511. 节水型企业评价导则 GB/T 7119-200612. 用能单位能源计量器具配备和管理通则GB 17167-200613. 三相配电变压器能效限定值及节能评价值GB20052-200614. 建筑设计防火规范GB50016-200615. 工业锅炉经济运行GB/T 17954-200716. 工业企业能源管理导则GB/T 15587-200817. 综合能耗计算通则GB/T 2589-200818. 电力变压器经济运行GB/T 13462-200819. 港口能源消耗统计及分析方法GB/T 21339-200820. 能源管理体系要求GB/T23331-200921. 工业锅炉能效限定值及能效等级GB 24500-200922. 房间空气调节器能效限定值及能效等级GB 12021.3-201023. 用能单位能源计量管理要求DB 33/656-200724. 省公共建筑节能设计标准DB33/1038-200725. 石油库节能设计导则SH/T 3002-200026. 石油化工合理利用能源设计导则SH/T 3003-200027. 港口基本建设（技术改造）工程项目设计能源综合单耗评价JT/T 491-200328. 港口装卸区域照明照度及测量方法JT/T 557-200429. 水运工程节能设计规范JTS 150-200730. 港口企业能量平衡导则JT/T 25-20091.1.5 公司资料1. 港外钓油品应急储运有限公司应急储运工程项目申请报告2. 港外钓油品应急储运有限公司库区项目申请报告3. 港外钓油品应急储运有限公司库区项目可行性研究报告4. 公司提供的产值、工业增加值、用能种类及数量、设备清单等数据及其它相关资料1.2 评估原则1、真实性原则。节能评估机构应当从项目实际出发，对项目相关资料、文件和数据的真实性做出分析和判断，本着认真负责的态度对项目用能情况进行研究、计算和分析评估，确保评估结果的客观和真实。2、可行性原则。节能评估机构应当严格按照评估目的、评估程序，根据项目特点，依据适宜的法规、政策、标准、规范，采取先进、合理可行的评估方法，配置适宜的评估专家，以保证项目节能评估能够顺利完成。3、完整性原则。节能评估应对主要耗能工序和设备进行完整的评估，不得遗漏。报告内容和结论应完整的体现项目的能源消费特点和能源效率水平。4、独立性原则。节能评估机构应独立开展评估工作，并对评估结论负责。1.3 评估目的1、评估项目是否符合有关节能法律、法规、规章和产业政策；2、评估项目是否符合国家、地方和行业的节能设计及规范、标准，主要工艺流程是否采用节能新技术；3、评估项目用能条件是否具备，用能总量及品种是否科学合理；4、评估项目是否选用国家和省已公布淘汰的用能设备以及国家和省产业政策限制内的产业序列和规模容量或行业已公布限制的工艺；5、评估项目能耗指标是否超过国家和地方规定的最高能耗限额，是否达到国内同行业或国际先进水平；6、评估项目单项用能工程能耗指标是否符合能耗限额标准等；7、评估项目用能计量仪器配置情况是否符合国家和地方的相关要求；8、分析各种节能降耗措施的效果，核算项目的单位产品和单位产值能源效率指标和经济指标等；9、通过上述评估，得出明确的结论和建议，为项目主管部门决策及建设单位合理用能提供科学依据。二、项目概况2.1 项目建设单位概况建设单位名称：港外钓油品应急储运有限公司企业性质： 有限责任公司单位地址： 市定海区岑港镇烟墩化工工业园区23号法定代表人： 邮政编码： 项目联系人： 联系方式： 企业情况： 概况港外钓油品应急储运有限公司是由港务集团、纳海油污水处理有限公司和天禄投资集团有限公司三家公司出资组建的有限责任公司。公司于2010 年12 月在市工商行政管理局注册成立，注册资本金为1 亿元人民币，其中港务集团出资5100 万元（51%），纳海油污水处理有限公司出资2500 万元（25%），天禄投资集团有限公司出资2400 万元（24%）。公司经营范围：港区及周边海区大型船舶应急靠泊、航修任务；事故船舶油品的紧急转驳、储存任务；兼做港区大型船舶洗舱作业的专用码头；同时在周边油库发生火灾时能发挥油品的紧急转驳储存功能。 公司股东构成1）港务集团有限公司港务集团有限公司是由市国有资产管理委员会直接管理的国有企业之一，前身为市港口投资经营有限公司，最初于1996 年6 月注册成立。2006 年为进一步发挥“港、景、渔”优势，培育和发展优势、重点产业，根据市委、市政府关于建立市级国有资产管理新体制的实施意见精神，在原市港口投资经营有限公司基础上筹建港务集团有限公司，于2006 年11 月正式注册成立。目前集团公司注册资本为10 亿元人民币，净资产总量约25 亿元人民币。港务集团有限公司主要从事港口、码头、桥梁、场站等公共基础设施及相关产业的投资及开发，授权范围内的国有资产管理、投资咨询、港口设施、设施及港口机械的租赁、货物装卸、驳运、仓储经营；码头和其他港口设施的经营等，公司经营年限50 年。目前有下属10 家控股公司和12 家参股公司，并有16 家紧密合作企业，包含港口开发、装卸、拖助、驳运、代理、理货、物流、海上客运、陆上客货运输、疏浚、船舶交易、船用商品交易、船舶设计、水运工程监理、旅游等经营内容。近年来，港凭着天然深水良港，相继引进了油品、煤炭、矿砂等大宗货物水水中转项目。港口基础设施明显改观，客、货运设施得到了较为显著的改善。2009 年货物吞吐量达到1.93 亿吨，创历史最好水平。2）纳海油污水处理有限公司纳海油污水处理有限公司座落在本岛西北部岑港镇，公司成立于2005 年7 月，注册资金1 亿元，公司占地面积为35 万平方米，海岸线总长1100 米。纳海公司是全国及宁波港唯一一家大型油污水集中处理综合利用企业，主要承担着港船舶修造业、油品储运中转业和临港石化企业及海洋化工区块石化类企业油污水处理集中化、资源化、环保化任务。3）天禄投资集团有限公司天禄投资集团有限公司下属的浙江天禄能源有限公司系中外合资企业，成立于2007 年4 月。公司法定地址位于省市定海区岑港镇沿山路2 号。由浙江天禄石油化工有限公司、法弟国际有限公司（香港）、浙江和润实业集团有限公司、浙江成晟融资租赁有限公司共同出资兴建。天禄能源是省重要的石油储运企业之一，拟按国家规定进入油气领域并积极投资石油储运，成为国家石油储备代储和中石化商业储备周转的补充基地。2.2 项目建设背景及必要性长江三角洲和长江沿线区域是宁波港原油运输的主要腹地，也是我国成品油消费最旺盛的地区和重要的石油化工基地，其汽煤柴消费量全国的比重高达35.8%。该地区现有镇海、上海、高桥、金陵、扬子等16家炼油企业，2010年原油加工能力约10445万吨，实际完成原油加工量9183万吨，利用外贸进口原油6818万吨，分别占全国总量的20.6%、21.7%、30.3%。我国海运进口的外贸原油主要来自中东和非洲地区，海上运距超过7000海里，主力运输船型为30万吨级油轮。因此，沿海港口外贸原油接卸系统主要由25万吨级及以上泊位组成。长三角区域外贸进口原油主要由宁波港完成。目前宁波港拥有4个25万吨级和3个30万吨级原油接卸泊位，2010年外贸原油进口量6961万吨，是我国沿海最大的外贸原油接卸港。预计至2015年，宁波港大型5万吨级以上油品码头将达到30个。一旦油轮在航行或在装卸作业中发生火灾、爆炸、触礁、搁浅、溢油等事故（事件），且得不到有效处置，后果不堪设想。拟建的外钓油品应急储运工程所处的外钓岛周边20 km范围内，已建或在建的大型油库有：国家石油储备基地、中化兴中公司油库、中石化册子油库、中石化大榭油库、中海油石化公司油库、世纪太平洋油库、万向石油岙山油库、光汇石油公司油库以及天禄能源油库等，总库容已超过2000万立方米。“十二五”以后将会达到4000万立方米，形成我国最大的油品集散基地。一旦油库发生火灾、爆炸、溢油等事故，企业依靠自身力量很难得到有效处置。目前宁波-港没有与之匹配的专用应急处置码头、设备、物资储备等，严重制约了应急处置工作。地处海岛，悬水岛屿众多，虽然本岛与宁波有跨海大桥连接，但交通仍然不便，一旦发生事故，第一时间得不到外部力量的有效支援，如果错过事故处置的最佳时间，事态将进一步扩大，造成更大的损失。这就迫切需要建设必要的专用油品应急处置码头，并配备相应的设施、设备及足够的物资储备来应对突发事件的发生，提升宁波港应急处置的能力。近年来国内外大型海洋污染事故频频发生。2010年4月20日英国石油公司在美国墨西哥湾发生大量原油泄漏污染事故，引起了国际社会广泛关注，造成经济损失高达140亿美元，给生态和环境方面带来无法估量的损失。2010年7月16日我国大连新港油轮装卸作业过程中管线爆炸引发大量原油泄漏，造成附近海域大面积污染。市快速发展的港口及临港产业，已使市成为溢油污染事故高风险区域。2006年至2010年海域共发生船舶污染事故21起，溢油量超过了1300余吨。如2006年4月22日到万邦永跃船厂修理的“现代独立”轮与船坞发生触碰，造成477吨燃料油（重油）外溢。2007年3月17日香港籍“惠荣”轮在嵊泗浪岗山附近水域与它船碰撞后沉没，船上约300吨燃料油泄漏入海，造成大面积海域污染。2009年伊朗籍货船“祖立克”轮在嵊泗绿华山触礁后船体断裂，造成400多吨溢油。尤其是2010年8月27日，载满6万多吨原油的“锦河”轮在马岙山港区前沿水域搁浅。上述事故的发生触目惊心，给港口生产、渔业、旅游业和海洋生态环境带来了巨大损失。大连7.16事故发生后，鉴于宁波-现状及“十二五”的发展规模，市委、市政府专门对港油品的运输、装卸、储存等安全问题进行研究，并组织有关方面负责人到大连进行专题调研。市应急办根据调研结果向市委、市政府进行专题汇报，市委常委会要求有关单位根据交通运输部的要求，结合港的实际，编制市海上溢油风险评估报告和市海上溢油应急处置力量建设规划。并确定编制完成后的市防治溢油污染海洋应急处置力量建设规划例入市“十二五”规划，同时报交通运输部备案。而拟建的外钓油品应急储运工程将作为该规划的主要配套设施。港外钓油品应急储运有限公司将成为市海上溢油应急处置基地。伴随着宁波-港大型原油泊位数目的不断增加，原油吞吐量的不断增长，近年来进出宁波-港的油轮也不断增加，2010年530万吨级大型油轮进出港达209艘次，油轮大型化趋势显著，并且在港进行装卸作业及洗舱。油轮洗舱时是船舶风险最高的时候，在油轮洗舱过程中，很多油轮的伤亡事故和海洋环境污染就是在这时候发生的。本工程的建设是符合市“十二五”规划中的市防治溢油污染海洋应急处置力量建设规划老塘山港区外钓作业区规划（已上报交通运输部）。油品应急储运码头建成后将作为港的港口配套工程，为宁波港提供配套服务，主要用于各类大型事故船舶的应急处置，包括事故船舶的应急靠泊及油品的紧急转拨、储存。综合以上因素分析，建设外钓油品应急储运工程是非常必要的。2.3 发展规划、产业政策与行业准入分析2.3.1 发展规划分析本项目所处外钓岛属于港域老塘山港区。1）省海洋功能区划根据省海洋功能区划（修编）文本，外钓岛位于省港口航运利用区。2）市城市总体规划市城市总体规划中将老塘山的定位为：以港口、工业、仓储功能为主的临港工业区，集中规划建设仓储区，远景布置临港工业区。3）宁波港总体规划根据宁波港总体规划，按港区划分及功能，将宁波港划分为“一港、二域、十九区”，即“一港”为宁波港；“二域”为宁波港域和港域；“十九区”为宁波港域包括甬江、镇海、北仑、穿山、大榭、梅山、象山、石浦等8个港区，港域包括定海、老塘山、金塘、马岙、沈家门、六横、高亭、衢山、泗礁、绿华山、洋山等11个港区。老塘山港区以货物装卸、仓储、中转服务为主，形成低污染的临港工业园区，周边岛屿以原油等大宗液体散货仓储、中转运输为主。4）环杭州湾产业带产业区发展规划根据市发展计划委员会2005年5月编制完成的环杭州湾产业带产业区发展规划中指出：老塘山区块是本岛西部产业区长远布局的核心区块，重点发展大宗货物加工、海洋食品加工、港口仓储物流等临港工业，和城市总体布局中的老塘山片区相结合，构建产业特色明显、技术先进、核心竞争力强的现代化产业新区。5）市国民经济和社会发展第十二个五年发展规划纲要根据市国民经济和社会发展第十二个五年发展规划纲要，市“十二五”经济社会发展的总体目标是：“全面推进大宗商品国际物流基地、现代海洋产业基地、国家级海洋科教基地、独具特色的群岛型花园城市建设，再造一个新，全面建成小康社会。”在“加快港口开发建设”条款中，提出“打造全国重要的铁矿砂中转贸易、煤炭中转加工配送、油品中转贸易储存、粮食中转加工配送、化工品中转储运加工、集装箱中转运输六大基地，增强大宗商品安全保障能力。”本项目为油品应急中转库区建设，有利于增强油品储运的安全保障能力，因此，本项目符合市国民经济和社会发展第十二个五年发展规划纲要。2.3.2 产业政策和行业准入分析1）符合产业结构调整指导目录（2011年本）第一类鼓励类第二十五类“水运”中“9. 港口危险化学品、油品应急设施建设及设备制造”条款。2）符合产业结构调整指导目录（2011年本）第一类鼓励类第三十九类“公共安全与应急产品”中“27. 港口危险化学品、油品应急设施建设及设备制造”条款。3）符合中国能源中长期发展规划纲要（2004-2020）中“要高度重视能源安全、搞好能源供应多元化，加强石油战略储备建设，健全能源安全预警应急体系，确保国家的石油安全。为了保证石油的安全、稳定供应，抵御石油供应的风险，建立国家原油储备并配套相应输转设施是防范进口石油供应风险的重要措施之一，民营企业原油商业储备是国家原油储备的重要组成部分。”等内容。综上所述，本项目的建设，符合发展规划和产业政策的要求，符合行业准入标准的规定。2.4 项目建设方案项目名称：港外钓油品应急储运有限公司55万立方米油品应急中转库区项目项目性质：新建2.4.1 项目建设地点本项目位于市外钓岛，库址地理坐标3003N；12158E。外钓岛位于我国省岛西部，岛的东侧为老塘山港区。库区位于外钓岛北端，南面与光汇石油（）有限公司外钓岛油库工程相邻。项目地点距离市定海区约18 km，西南距宁波北仑港约17 km，距离上海港约128 km。外钓岛港址处于多岛屿怀抱的海域，西有册子岛、金塘岛，西南至东南有穿山半岛，北有富翅岛、里钓等岛屿。附近水道交错、通航便捷，往南经册子水道、螺头水道、虾峙门深水航道可到达浙、闽沿海大小港口；往北经册子水道、金塘水道通往镇海、宁波和杭州湾两岸和上海港。2.4.2 项目投资估算本项目总投资为55850万元，其中固定资产投资为55000万元，配套流动资金850万元。项目固定资产投资具体组成见表2-1。表2-1 项目固定资产投资组成序号投资项目投资金额（万元）投资比例（%）1建筑工程费用11619.0621.132设备购置费用6667.6912.123安装工程费用20143.7536.624其他工程费用16569.5030.13合 计55000.00100.002.4.3 项目实施进度本项目建设期为2年。具体进度如下：立项、申请报告编制 2011年2月可行性研究报告编制 2011年7月可行性研究报告审查及批复 2011年8月31日前初步设计编制 2011年9月11月30日初步设计审查及批复 2011年12月31日前施工图设计 2012年1月2012年5月土建工程 2012年5月2012年9月设备订购或制作 2011年12月2012年1月设备、工艺安装 2012年8月2012年12月试车运行 2013年1月投产 2012年10月2.4.4 项目建设规模及内容 建设规模本项目库区总罐容55.0万m3，其中单罐容积为10万m3储罐5台，单罐容积为3.5万m3储罐1台，罐型均为外浮顶储罐；单罐容积为1.5万m3储罐1台，罐型为拱顶内浮顶储罐。储存油品主要为燃料油，兼顾原油。油品年储运周转量约750万吨，即油品年吞吐量1500万吨。 建设内容本项目建设的主要内容见表2-2。表2-2 项目建设主要内容表序号单项名称占地面积(m2)建筑面积(m2)储罐规模(V总，m3)备 注1总体包括库区外管道、外管架等2罐组6974055.0104510104m3储罐；13.5104m3储罐；11.5104m3储罐。3泵棚450025004空压制氮及锅炉房15819205变配电所62019486消防泵房21407027综合办公楼及消防站142638708库房888888丙类器材库9污水处理及雨水监护池284089包括辅房10合计8373410917本项目库区总罐容55.0万m3，共设置储罐7台。库区储罐配置情况见表2-3。 表2-3 项目储罐配置一览表序号罐组位号储罐名称储罐结构产品名称单罐容量（m3）数量（台）备注1TK101油品储罐外浮顶燃料油原油350001加热保温2TK102油品储罐外浮顶燃料油原油1000001加热保温3TK103油品储罐外浮顶燃料油原油1000001加热保温4TK104油品储罐外浮顶燃料油原油10000015TK105油品储罐外浮顶燃料油原油10000016TK106油品储罐外浮顶燃料油原油10000017TK107油品储罐拱顶内浮顶燃料油原油150001加热保温合 计55.010472.4.5 项目工艺方案本项目库区为中转及储存库区。外钓岛码头规划有30万吨级泊位，浙江天禄能源有限公司和中际化工有限公司以及纳海油污水处理有限公司在定海区岑港镇规划建有总规模为600万立方米储罐的油品库区（以下简称“后方库区”），该后方库区油品主要通过本项目库区及规划的30万吨级泊位进出输送油品。本项目库区中转及储存的油品主要为燃料油，兼顾原油。库区储存油品的理化性质见表2-4。由于原油大部分为易挥发、闪点低的易燃易爆产品，对库区及其辅助和配套系统要求较高，所以本项目储罐等设施的设计均按中转及储存原油的要求设计。根据油品的性质，分别选用外浮顶储罐、拱顶内浮顶储罐。每台储罐均设置了雷达液位计、温度计和液位高低限报警器。对输送凝点较低的燃料油管道，库区内采用电伴热工艺技术；库区外采用电伴热加热暖管工艺技术。22浙江*安全科技有限公司*省科技咨询中心表2-4 库区储存油品理化性质一览表序号名称比重闪点（）沸点（）熔点（）引燃温度（）爆炸极限V%危险性类别和危规号火灾危险性分类危害程度分级爆炸危险性上限下限类别组别1燃料油0.870.9966282338030丙A轻度危害（III级）2原油0.780.97-6.6732.2-5296.41.1第3.3类中闪点易燃液体32003甲BIIAT323浙江泰鸽安全科技有限公司浙江省科技咨询中心2.4.5.1 储运工艺流程本项目中转库区可以实现两方面的储运功能：从外钓岛30万吨级泊位向后方库区输送油品，以及后方库区向外钓岛30万吨级泊位输送油品。1）油品由外钓码头输向后方库区靠泊外钓岛30万吨级码头泊位的海轮，利用海轮上自备泵加压后经码头上设置的全液压输油臂连接水域和陆域的库区外管线，将油品输送至库区储罐储存。而后通过库区泵棚内设置的输送泵，将油品经长输管线输送至后方库区储罐储存。工艺流程示意图见图2-1。图2-1 油品由外钓码头输向后方库区流程示意图2）油品由后方库区输向外钓码头后方库区储罐储存的油品，经后方库区泵棚内设置的输送泵，将油品经长输管线输送至本项目中转库区储存。而后通过库区内设置泵棚的输送泵，将油品经库区外管线和码头上设置的全液压输油臂输送至泊位海轮外运；或：经长输管线输送至本项目中转库区附近，经与库区外管线相衔接，直接将油品经库区外管线和码头上设置的全液压输油臂输送至泊位海轮外运。工艺流程示意图见图2-2。图2-2 油品由后方库区输向外钓码头流程示意图2.4.5.2 暖管输送工艺流程在输送燃料油之前，先将冷油在储罐内加热，经库区泵棚内设置的油品输送泵将加热暖油输送入长输管道，使长输管道得到加热后，再将库区燃料油储罐内的燃料油，经库区泵棚内设置的油品输送泵，将燃料油经加热的长输管道输送至后方库区储罐储存。燃料油输送完成后，再用常温冷油将长输管道内的燃料油顶出长输管道。由后方库区储罐向外钓码头中转库区输送燃料油时原理同上，方向相反。工艺流程示意图见图2-3。图2-3 暖管输送工艺流程示意图2.4.5.3 倒罐和搅拌工艺流程1）倒罐工艺流程罐组储罐内燃料油可通过装船泵（Q=900m3/h，P=0.8MPa）进行倒罐作业。2） 搅拌工艺流程罐组内燃料油由储罐进出口线输送至储罐底油泵（Q=900m3/h，P=0.8MPa）入口，经泵加压后，经搅拌线进入罐内的旋转喷射器进行搅拌。2.4.5.4 抽罐底油工艺流程当储罐需要清罐时，利用储罐底油泵（Q=200m3/h，P=0.6MPa）将底部的燃料油抽至其他储罐。2.4.5.5 污油系统工艺流程泵棚内污油收集后排入初期雨水池，再经废水泵抽至污水站。2.4.6 项目耗能设备汇总本项目主要耗能设备见表2-5。表2-5 本项目主要耗能设备汇总表序号设备名称规格及型号数量/台耗能情况一、工艺设备1油品储罐外浮顶：V=100000 m3规格：8000021800材质：Q345R/Q235-B/12MnVR5其中2台需蒸汽加热保温，保温温度50左右2油品储罐外浮顶：V=35000 m3规格：4600021800材质：Q345R/Q235-B1需蒸汽加热保温，保温温度50左右3油品储罐内浮顶：V=15000 m3规格：3000021800材质：Q345R/Q235-B1需蒸汽加热保温，保温温度50左右4装船泵（兼给油）离心泵流量: Q=2000m3/h扬程: H=90m3电机：710 kW/台（10 kV）5底油泵离心泵流量: Q=200m3/h，扬程: H=60m1电机：55 kW/台6搅拌器功率：404 kW7电动阀功率：150 kW二、公用设施8空压机螺杆式产气量：12.3 Nm3/min供气压力：1.0 MPa
