建筑给排水(上海培训班).ppt

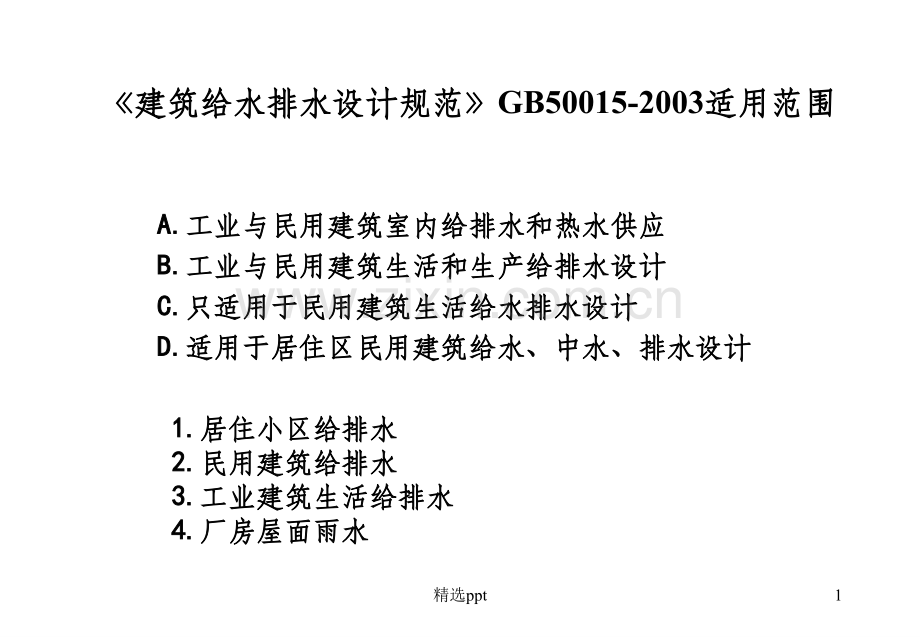

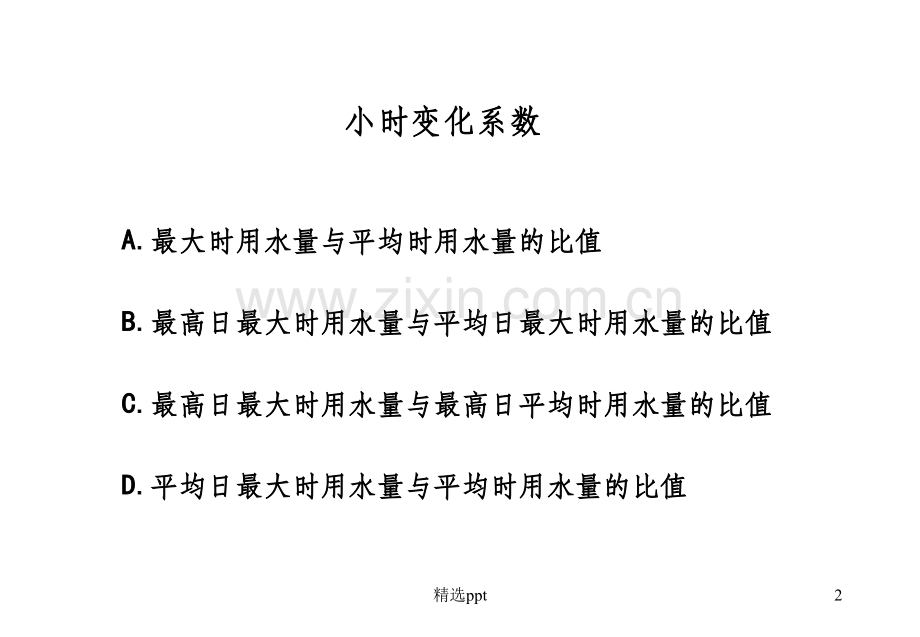

建筑给水排水设计规范建筑给水排水设计规范GB50015-2003适用范围适用范围 A.A.工业与民用建筑室内给排水和热水供应工业与民用建筑室内给排水和热水供应 B.B.工业与民用建筑生活和生产给排水设计工业与民用建筑生活和生产给排水设计 C.C.只适用于民用建筑生活给水排水设计只适用于民用建筑生活给水排水设计 D.D.适用于居住区民用建筑给水、中水、排水设计适用于居住区民用建筑给水、中水、排水设计 1.1.居住小区给排水居住小区给排水 2.2.民用建筑给排水民用建筑给排水 3.3.工业建筑生活给排水工业建筑生活给排水 4.4.厂房屋面雨水厂房屋面雨水1精选ppt小时变化系数小时变化系数 A.A.最大时用水量与平均时用水量的比值最大时用水量与平均时用水量的比值 B.B.最高日最大时用水量与平均日最大时用水量的比值最高日最大时用水量与平均日最大时用水量的比值 C.C.最高日最大时用水量与最高日平均时用水量的比值最高日最大时用水量与最高日平均时用水量的比值 D.D.平均日最大时用水量与平均时用水量的比值平均日最大时用水量与平均时用水量的比值2精选ppt设计用水量设计用水量已知：居民小区人数已知：居民小区人数10001000人，每人用水定额人，每人用水定额 200L/200L/人人dd 区内设菜场区内设菜场 1000m 1000m2 2,每每m m2 2营业面积营业面积 5L/m 5L/m2 2dd 绿化用水量绿化用水量 10T/10T/最高日最高日 消防用水量消防用水量 10L/S 10L/S 火灾延续时间火灾延续时间2h2h 求：居民小区最高日用水量至少是多少？求：居民小区最高日用水量至少是多少？A.205T A.205T、B.287T B.287T、C.236.5T C.236.5T、D.315.7T D.315.7T 陷阱：陷阱：消防用水量不计消防用水量不计 未预见用水量及管网漏水量未预见用水量及管网漏水量 扩展：扩展：居民小区加压泵站贮水池有效容积多少？居民小区加压泵站贮水池有效容积多少？3精选ppt生活用水量定额生活用水量定额 A.生活用水定额只是冷水用水定额，不含其它用水定额 B.生活用水定额包括冷水用水、热水用水、中水用水和饮水定额 C.生活用水定额包括冷水和热水定额，不包括饮水定额 D.生活用水定额包括冷水、热水和饮水定额4精选ppt卫生器具给水当量是以卫生器具给水当量是以 为为1个当量值计算单位，个当量值计算单位，额定流量为额定流量为 。卫生器具排水当量以卫生器具排水当量以 为为1个当量值计算单位，个当量值计算单位，额定流量为额定流量为 。5精选ppt哪些图式有误哪些图式有误?6精选ppt有一贮水设备，试问哪个对的有一贮水设备，试问哪个对的 A.200mm A.200mm、B.150mm B.150mm、C.80mm C.80mm、D.25mm D.25mm涉及条文：3.2.4-2条 3.2.12条7精选ppt已知：已知：30层宾馆，层高层宾馆，层高3m，分区最大静水压不大于，分区最大静水压不大于0.3MPa 问至少给水分几区问至少给水分几区 A.3区、B.4区、C.5区、D.6区涉及条文涉及条文:3.3.5:3.3.5条条 3.4.9 3.4.9 P1 3.1.14 P1 3.1.14条条 最低工作压力最低工作压力 0.050 0.0500.0700.0708精选ppt 已知热水供水系统设置减压阀已知热水供水系统设置减压阀,哪个是正确的哪个是正确的?9精选ppt比例减压阀安装比例减压阀安装,哪个是正确的哪个是正确的?10精选ppt阀门选用原则阀门选用原则大口径水泵出水管大口径水泵出水管多功能阀多功能阀、水流双向流动水流双向流动不得使用截止阀不得使用截止阀、安装空间小安装空间小蝶阀、球阀蝶阀、球阀、要求水流阻力小（如水泵吸水管）要求水流阻力小（如水泵吸水管）闸板阀闸板阀、调节流量、水压调节流量、水压调节阀、截止阀调节阀、截止阀、口径较大的水泵出水管口径较大的水泵出水管多功能阀多功能阀11精选ppt止回阀选用原则止回阀选用原则阀前水压小（旋启式、梭式、球式）、密封要求严（弹簧式）、阀前水压大（速闭式、缓闭式）、大口径管道（多功能阀，兼有闸阀和止回的功能，装在水泵出水管上）12精选ppt已知居住小区从市政管网引入已知居住小区从市政管网引入2 2根引入管至小区给水环状管网。根引入管至小区给水环状管网。居住区设计给水流量居住区设计给水流量 30L/S,30L/S,消防流量消防流量 40L/S 40L/S。求引入管管径？。求引入管管径？A）按30L/S70%V控制在1.8m/S计算B）按40L/S100%V控制在2.5m/S计算C）按30L/S70%+40L/S100%V控制在2.5m/S计算D）按(30L/S70%)/2V控制在1.8m/S计算13精选ppt已知冰冻线深度为已知冰冻线深度为0.5m,0.5m,试问在道路下给水管道覆土深度哪些正确试问在道路下给水管道覆土深度哪些正确?A.A.0.5m、B.B.0.65m、C.C.0.7m、D.D.0.8m14精选ppt已知冰冻线深度为已知冰冻线深度为0.7m,0.7m,试问在道路下试问在道路下DN200mmDN200mm排水管道埋设深度排水管道埋设深度(管内底管内底)至少多深至少多深?A.A.0.9m、B.B.0.7m、C.C.0.55m、D.D.0.85m15精选ppt以下叙述哪些是错的？以下叙述哪些是错的？A）城市给水管道可用倒流防止器与自备水源连结。B）给水支管不得敷设在剪力墙内。C）卡套式或卡环式接口的管材不得敷设在找平层中D）生活给水管道不得采用冷镀锌钢管16精选ppt已知居住小区人口已知居住小区人口28002800，型普通住宅，室外管网为枝状，型普通住宅，室外管网为枝状，已知各节点已知各节点 q qhmaxhmax、q q平均平均、q q秒秒、求、求q?q?17精选ppt已知 居住小区内有2幢不同类型住宅：A幢 q0=400L/人日 50户，每户4人，每户卫生器具给水当量数Ng=8 K=2.4B幢 q0=300L/人日 40户，每户3人，每户卫生器具给水当量数Ng=6求：供给两幢居民楼给水管设计流量求：供给两幢居民楼给水管设计流量？18精选ppt已知已知:各给水系统供水图式各给水系统供水图式已知已知:最高日平均小时用水量最高日平均小时用水量10m10m3 3/时，小时变化系数时，小时变化系数K=2K=2求：A.B.C.D水池(箱)有效容积至少多少m3?19精选ppt已知已知:高层建筑高层建筑1 16 6层由室外管网直接供给层由室外管网直接供给,且已知且已知 q q秒秒=10L/S=10L/S、最大小时平均流量、最大小时平均流量4L/S4L/S、平均时秒流量、平均时秒流量2L/S2L/S 7 71515层由水泵从贮水池供给层由水泵从贮水池供给,且已知且已知 q q秒秒=10L/S=10L/S、最大小时平均流量、最大小时平均流量4L/S4L/S、平均时秒流量、平均时秒流量2L/S2L/S 求：引入管设计流量，哪个不正确？求：引入管设计流量，哪个不正确？A）20L/SB）14L/SC）8L/SD）13L/S20精选ppt已知图已知图 旅馆旅馆求各管段设计流量洗脸盆浴盆龙头带淋浴器涉及条文：3.6.5条3.6.5条注1qgq额 取q额注2qgq额 取q额3.1.14条注1（）注221精选ppt 已知：水箱供水，见图，栓口标高已知：水箱供水，见图，栓口标高5m a 管段管段 L=10m b 管段管段 L=5m;i=1.0KPa/m c 管段管段 L=5m 热镀锌钢管螺纹连接热镀锌钢管螺纹连接 管径，内径管径，内径 19.1mm 求：水箱底标高？求：水箱底标高？要点：3.1.14条 3.6.11条 注22精选ppt已知已知:水泵水泵Q HQ H曲线，应选哪个特性曲线的泵？曲线，应选哪个特性曲线的泵？3.8.1选择生活给水系统的加压水泵，应遵守下列一般规定：1水泵的QH特性曲线，应是承受流量的增大，扬程逐渐下降的曲线。注：对QH特性曲线存在有上升段的水泵，应分析在运行工况中不会出现不稳定式作时方可采用。23精选ppt已知已知:恒压变量调速泵工况恒压变量调速泵工况H H曲线曲线问:调速泵的供水设计秒流量工作点取哪个点?24精选ppt 哪些叙述是错误的哪些叙述是错误的a)a)气压给水原理是在定温条件下，一定质量气体的绝对气压给水原理是在定温条件下，一定质量气体的绝对压力和它所占的体积成反比。压力和它所占的体积成反比。P P1 1VV1 1=P=P2 2VV2 2b)b)变频调速泵，流量与转速的二次方成正比。变频调速泵，流量与转速的二次方成正比。c)c)水泵停泵时产生的水锤，只能用水锤消除器才能消除。水泵停泵时产生的水锤，只能用水锤消除器才能消除。d)d)水泵减振防噪只要在水泵基础设置减振装置就可以了。水泵减振防噪只要在水泵基础设置减振装置就可以了。25精选ppt气压罐计算：已知气压罐计算：已知 q q0 0用水定额用水定额L/L/人人日，用水人数日，用水人数m,m,小时变化系数小时变化系数 K K n水泵每小时启动次数1.调节容积 P1最不利点压力(绝对压力计)P2水泵出口点压力(绝对压力)1安全系数2.总容积 容积系数26精选ppt人工游泳池水质卫生指标哪些必测？人工游泳池水质卫生指标哪些必测？透明度、耗氧量、化合性余氯、浊度、尿素、游离氯、细菌总数、大肠菌落数、有毒物质、水温、高锰酸钾、绿脓杆菌、悬浮物、PH、CoD、BoD527精选ppt 毛发过滤器是过滤哪些？毛发过滤器是过滤哪些？头头 发、纤发、纤 维、金戒子、金耳环、手维、金戒子、金耳环、手 套、套、袜袜 子、皮子、皮 带、游泳裤、泥带、游泳裤、泥 沙沙 教科书教科书 28精选ppt游泳池过滤器游泳池过滤器 已知滤料为单层石英砂，已知滤料为单层石英砂，粒径粒径0.50.51.0mm,700mm1.0mm,700mm厚，滤速为哪个是错的？厚，滤速为哪个是错的？10m/h、15m/h、20m/h、25m/h游规6.2.4条29精选ppt游泳池循环泵流量扬程计算游泳池循环泵流量扬程计算H=H1+H2+H330精选ppt游泳池水循环环系统种类游泳池水循环环系统种类31精选ppt 哪几种叙述是正确的哪几种叙述是正确的A）过滤器应采用耐腐蚀及对水质不造成污染的材质制造。B）为保证游泳池中余氯，消毒时添加适当的氯剂是不可缺少。C）安全气垫是放在跳水池跳板投影正下方的一个充气的气囊垫。D）防止跳水运动员避免池水产生眩光而判别水面错误，故利用人工制造一定的水波浪。32精选ppt游泳池循环水净化药剂，如何选择？游泳池循环水净化药剂，如何选择？PH值调正剂CaCl、NaHCl、除藻剂、Al2(So4)3、AlCl3、Al2(So4)3+K2So4混凝剂Na2Co3、NaHCo3、HCl水质平衡剂CuSo433精选ppt游泳池消毒，各种性能游泳池，适用哪种消毒剂？游泳池消毒，各种性能游泳池，适用哪种消毒剂？奥运、世运、全运、竞赛池液氯、次氯酸钠、二氧化氯室内公共游泳池臭氧辅以液氯、氯片、溴片室外公共游泳池二氯异氰尿酸、三氯异氰尿酸家庭泳池34精选ppt排水立管内随水流增加排水立管内随水流增加,立管内流态变化立管内流态变化,哪个是正确哪个是正确?A）层流紊流水跃流。B）水舌流旋流附壁流。C）急流水跃流衰减流。D）附壁螺旋流水膜流水塞流。35精选ppt 存水弯水封深度存水弯水封深度,哪些是不正确哪些是不正确?a)30mm、b)50mm、c)60mm、d)100mm36精选ppt 请在塑料排水立管上画上伸缩节的位置请在塑料排水立管上画上伸缩节的位置37精选ppt排水管道上设置阻火装置，哪种叙述有错误？排水管道上设置阻火装置，哪种叙述有错误？a）不论楼层高低，只要塑料排水管穿过楼板均要设置阻火圈。b）不论管径大小，只要塑料排水管穿过防火墙均要设置阻火圈。c）不论管道明敷还是暗敷，只要塑料排水管穿过楼板均要设置阻火圈。d）塑料排水管道穿越楼板时，外套一段金属套管，就起到了阻火作用了。38精选ppt水流偏转角多少？水流偏转角多少？39精选ppt对间接排水的叙述哪些错对间接排水的叙述哪些错?设备或器具排水先排到地漏设备或器具排水先排到地漏,再由地漏排入排水管道。再由地漏排入排水管道。空调机组凝结水先排到室外明沟，再由明沟排入雨水道。空调机组凝结水先排到室外明沟，再由明沟排入雨水道。污水管道先排入化粪池，然后再由化粪池排入污污水管道先排入化粪池，然后再由化粪池排入污(雨雨)水管水管道。道。屋顶水箱溢流、泄水管先排到屋顶雨水天沟，再由雨水天屋顶水箱溢流、泄水管先排到屋顶雨水天沟，再由雨水天沟排入雨水管道。沟排入雨水管道。40精选ppt居住小区排水设计流量，哪个错？居住小区排水设计流量，哪个错？(a)(a)住宅生活排水最高日设计秒流量，加上公共建筑生活排水住宅生活排水最高日设计秒流量，加上公共建筑生活排水最高日平均小时流量。最高日平均小时流量。Q Q秒秒+Q+Q平平(b)(b)住宅生活排水最大小时流量，加上公共建筑生活排水平均住宅生活排水最大小时流量，加上公共建筑生活排水平均小时流量。小时流量。Q Qhmaxhmax+Q+Qh h平均平均(c)(c)住宅生活排水平均小时流量，加上公共建筑生活排水平均住宅生活排水平均小时流量，加上公共建筑生活排水平均小时流量。小时流量。Q Qh h平均平均+Q+Qh h平均平均(d)(d)住宅生活排水最大小时流量，加上公共建筑生活排水最大住宅生活排水最大小时流量，加上公共建筑生活排水最大小时流量。小时流量。Q Qhmaxhmax+Q+Qhmaxhmax41精选ppt室内排水横管设计，哪项不正确？室内排水横管设计，哪项不正确？(a)(a)大于等于最小管径。大于等于最小管径。(b)(b)不小于最小设计坡度。不小于最小设计坡度。(c)(c)不小于最大充满度。不小于最大充满度。(d)(d)建筑建筑PVC-UPVC-U排水塑料横排水塑料横 管标准坡度为管标准坡度为0.0260.026。42精选ppt以下叙述哪些是错的？以下叙述哪些是错的？(a)(a)坐便器下可不设存水弯。坐便器下可不设存水弯。(b)(b)地漏下必须设置存水弯。地漏下必须设置存水弯。(c)(c)当无条件设置伸顶通气管时，可设吸气阀。当无条件设置伸顶通气管时，可设吸气阀。(d)(d)污水处理宜设在常年最大频率的下风向。污水处理宜设在常年最大频率的下风向。43精选ppt已知：通气立管长度已知：通气立管长度L50m,污水立管管径污水立管管径de110,废废水立管管径水立管管径de75,污水分别隔层与通气管相连，求通污水分别隔层与通气管相连，求通气管管径。气管管径。(a)110mm、(b)75mm、(c)125mm、(d)50mm.44精选ppt已知已知4根根DN100通气立管汇合成一根汇合通气通气立管汇合成一根汇合通气管，求汇合通气管段管径？管，求汇合通气管段管径？45精选ppt什么处理构筑物与相关什么建筑物构筑物什么处理构筑物与相关什么建筑物构筑物距离不小于距离不小于 5m、10m、30m、15m46精选ppt化粪池有效容积计算，各参数含义是什么化粪池有效容积计算，各参数含义是什么污水(m3)污泥(m3)47精选ppt哪几种叙述不正确？哪几种叙述不正确？所有雨水排水管道，下游管道管径不得小于上游管道管径。所有雨水排水管道，下游管道管径不得小于上游管道管径。埋地塑料管、混凝土管、钢筋混凝土管、铸铁管均可用作小区污埋地塑料管、混凝土管、钢筋混凝土管、铸铁管均可用作小区污水管和雨水管。水管和雨水管。所有雨水斗均适用各类雨水排水系统。所有雨水斗均适用各类雨水排水系统。重力流雨水系统横管按非满流设计、压力流雨水系统按满流设计。重力流雨水系统横管按非满流设计、压力流雨水系统按满流设计。重力流雨水系统，雨水斗可设置在不同的水平面上。重力流雨水系统，雨水斗可设置在不同的水平面上。雨水排水管道可埋设在结构层中。雨水排水管道可埋设在结构层中。48精选ppt雨水立管随着雨量逐渐增多，其流态如何变化，雨水立管随着雨量逐渐增多，其流态如何变化，哪个叙述有误？哪个叙述有误？(a)(a)无压重力流无压重力流 半有压流半有压流(喘流喘流)压力流压力流(b)(b)一相流一相流二相流二相流 一相流一相流(c)(c)附壁膜流附壁膜流 水塞流水塞流 满流满流(d)(d)附壁螺旋流附壁螺旋流水膜流水膜流 水塞流水塞流49精选ppt哪种属不正确叙述：哪种属不正确叙述：宣泄系数按屋面坡度计算。宣泄系数按屋面坡度计算。屋面设计降雨强度按当地屋面设计降雨强度按当地5 5分钟的小时降雨厚度计算。分钟的小时降雨厚度计算。屋面降雨历时为屋面降雨历时为5 5分钟。分钟。径流系数是在某一汇水面积上进入雨水管道的雨水量与降径流系数是在某一汇水面积上进入雨水管道的雨水量与降雨量之比值。雨量之比值。50精选ppt已知高层建筑高已知高层建筑高100m、长、长40m、宽、宽30m，裙房高，裙房高20m、长、长60m、宽、宽50m，设计降雨强度，设计降雨强度100L/Sha。求：裙房屋面的设计雨水流量求：裙房屋面的设计雨水流量(L/S)51精选ppt哪种叙述有误：哪种叙述有误：(a)(a)生活饮用水管道与中水管道系统连接应设置倒流防止器。生活饮用水管道与中水管道系统连接应设置倒流防止器。(b)(b)中水池中水池(箱箱)中自来水补水应采用浮球阀水位控制自动补水。中自来水补水应采用浮球阀水位控制自动补水。(c)(c)中水系统水量平衡是通过自来水补给、维持，补水管管径按中水系统水量平衡是通过自来水补给、维持，补水管管径按中水最大小时用水量是确定。中水最大小时用水量是确定。(d)(d)不得采用中水养鱼。不得采用中水养鱼。(e)(e)中水系统是系统工程。中水系统是系统工程。52精选ppt已知居住小区中水最高日用水量已知居住小区中水最高日用水量Q中中及小时变化系数及小时变化系数K=2，求各部分的设计参数。，求各部分的设计参数。求:Q1、q1、q2、V1、V2、V353精选ppt中水管道与生活饮用水管道、排水管道平行埋中水管道与生活饮用水管道、排水管道平行埋设时，其水平净距设时，其水平净距(m)不小于？不小于？(a)0.2m、(b)0.3m、(c)0.4m、(d)0.5m。54精选ppt中水处理系统现场监测水质指标有：中水处理系统现场监测水质指标有：(a)BoD(a)BoD5 5、CoDCoDcrcr 、SS SS。(b)PH(b)PH、色度、嗅、溶解性总固体。、色度、嗅、溶解性总固体。(c)(c)氨氮、溶解氧、总余氯、总大肠菌群。氨氮、溶解氧、总余氯、总大肠菌群。(d)PH(d)PH、浊度、余氯等。、浊度、余氯等。55精选ppt集中热水供应系统的热源按顺序选择：集中热水供应系统的热源按顺序选择：(a)(a)太阳能、电能、燃气、蒸气。太阳能、电能、燃气、蒸气。(b)(b)热力网、蒸气、高温水。热力网、蒸气、高温水。(c)(c)燃油、燃气、电。燃油、燃气、电。(d)(d)工业余热、废热、地热、太阳能、热网、蒸气高温水、工业余热、废热、地热、太阳能、热网、蒸气高温水、燃油、燃气机组。燃油、燃气机组。56精选ppt热水系统设机械循环，试问哪些图式是正确的？热水系统设机械循环，试问哪些图式是正确的？57精选ppt一定时供应热水住宅共一定时供应热水住宅共400户，每户户，每户3人，有人，有200户人户人家有两个卫生间，总共家有两个卫生间，总共600个卫生间，每个卫生间安个卫生间，每个卫生间安装淋浴器、洗脸盆各一套，淋浴器用水量为装淋浴器、洗脸盆各一套，淋浴器用水量为200L/h，同时使用系数同时使用系数80%，脸盆用水量为，脸盆用水量为30L/h，同时使用，同时使用系数系数70%，求热水一小时用水量，求热水一小时用水量。(a)96000L/h、(b)32000L/h、64000L/h、(d)108600L/h。58精选ppt已知某宾馆：热水温度已知某宾馆：热水温度60、冷水温度、冷水温度5、热水密度、热水密度0.98 客房用热水为客房用热水为20:00 22:00 为高峰用水为高峰用水qmaxh=500L/h，其余时间为平均小时用水其余时间为平均小时用水q平均平均h=100L/h；员工用热水为员工用热水为19:00 22:00 为高峰用水为高峰用水qmaxh=250L/h，其余时间为平均小时用水其余时间为平均小时用水q平均平均h=50L/h；桑拿用热水为桑拿用热水为22:00 24:00 为高峰用水为高峰用水qmaxh=100L/h，其余时间为平均小时用水其余时间为平均小时用水q平均平均h=50L/h。求设计小时供热量。求设计小时供热量。按按5.3.1-45.3.1-4、5.3.25.3.2执行执行59精选ppt已知：集中热水供应系统，旅馆热水用水量定额已知：集中热水供应系统，旅馆热水用水量定额 q=150L/床床.日日,床数床数600，冷水温度，冷水温度5、热水温度、热水温度60、=0.98Kg/L、C=4187 J/Kg。求最大小时耗热量。求最大小时耗热量。(a)1168.4KW、(b)1076.7KW、985KW、(d)916.5KW。60精选ppt已知：小时耗热量为已知：小时耗热量为Qh=972KW,储热量为储热量为550KWh,最大小时热水用水持续时间最大小时热水用水持续时间3h。热水系统供热量？热水系统供热量？加热器的设计小时供热量？加热器的设计小时供热量？(a)972KW、(b)805KW、361KW、(d)472KW。61精选ppt已知：开式热水系统，水加热器底标高为已知：开式热水系统，水加热器底标高为0.00m，热水箱底标，热水箱底标高为高为98m，冷水箱最高水位标高为，冷水箱最高水位标高为100m，冷水，冷水=0.99、热水、热水=0.97、回水、回水=0.98。求：求：热水箱溢流水位标高至少；热水箱溢流水位标高至少；膨胀管口标高至少；膨胀管口标高至少；膨胀水箱最高水位标高至少。膨胀水箱最高水位标高至少。62精选ppt循环泵的泵壳承受工作压力循环泵的泵壳承受工作压力(a)(a)不得小于循环泵扬程。不得小于循环泵扬程。(b)(b)不得小于循环系统的静水压。不得小于循环系统的静水压。(c)(c)不得小于循环系统的静水压加上泵扬程。不得小于循环系统的静水压加上泵扬程。(d)(d)不得小于循环系统的静水压减去泵扬程。不得小于循环系统的静水压减去泵扬程。63精选ppt热水管材选用排列顺序为：热水管材选用排列顺序为：(a)PPR、PEX、PB、薄型铜管、薄壁不锈钢管、钢塑复合热水管。(b)PPR、PERT、薄型铜管、薄壁不锈钢管、钢塑复合热水管。(c)PPR、铝塑复合管、钢塑复合热水管、薄型铜管、薄壁不锈钢管。(PAP)(d)薄型铜管、薄壁不锈钢管、塑料热水管、钢塑复合热水管。64精选ppt哪些叙述有误：哪些叙述有误：a)a)集中热水供应系统每日用热水量小于集中热水供应系统每日用热水量小于10m10m3 3(按按6060计计)时，就时，就不必进行水质处理。不必进行水质处理。b)b)配水点的最低热水温度不得低于配水点的最低热水温度不得低于6060。c)c)不需要随时取得不低于规定温度的热水供应系统，只保证干不需要随时取得不低于规定温度的热水供应系统，只保证干管、立管热水循环就可以了。管、立管热水循环就可以了。d)d)医院建筑不得采用有滞水区的容积式加热器。医院建筑不得采用有滞水区的容积式加热器。e)e)半即热式、快速式水加热器，如另设有贮水器时，供热量可半即热式、快速式水加热器，如另设有贮水器时，供热量可按设计小时耗热量计算。按设计小时耗热量计算。f)f)多台锅炉、水加热器可将膨胀管并一根延伸至冷水箱水面之多台锅炉、水加热器可将膨胀管并一根延伸至冷水箱水面之上，但严禁设置阀门。上，但严禁设置阀门。g)g)热水系统设置循环泵是较快地弥补热水配水管道和回水管道热水系统设置循环泵是较快地弥补热水配水管道和回水管道的热损失。的热损失。h)h)生活饮用水的供水模式均适用于饮用净水供水系统。生活饮用水的供水模式均适用于饮用净水供水系统。65精选ppt建筑塑料给水管道管道设计要点：建筑塑料给水管道管道设计要点：一.与热源距离1.立管距灶台边净距0.4m。2.与供暖管道净距0.2m。3.距燃气热水器边缘0.2m。二.最小自由臂长度计算66精选ppt人防地下室给排水设计特点：人防地下室给排水设计特点：1.1.设置防爆阀门的场合：设置防爆阀门的场合：防护密闭门内侧防护密闭门内侧 围护结构内侧围护结构内侧 在防护单元墙的两侧在防护单元墙的两侧 在防护单元楼板在防护单元楼板 穿越围护结构的内侧穿越围护结构的内侧 穿越非人防区域楼板的内侧穿越非人防区域楼板的内侧 穿越外墙穿越外墙 内侧内侧 穿越顶板穿越顶板 内侧内侧 e)e)排水立管排水立管 穿越防空地下室围护结构的内侧穿越防空地下室围护结构的内侧 f)f)输油管输油管 穿越人防围护结构的内侧穿越人防围护结构的内侧 a)a)给水引入管给水引入管b)b)穿越内部防护区域给水管道穿越内部防护区域给水管道c)c)排水通气管排水通气管d)d)排水压力排出管排水压力排出管67精选ppt2.2.防爆阀门工作压力防爆阀门工作压力1.0MPa1.0MPa。给水：钢衬给水：钢衬(涂涂)塑管塑管 排水：铸铁管、钢管工作压力排水：铸铁管、钢管工作压力1.0MPa1.0MPa4.4.自流排出管自流排出管5.5.污水集水池污水集水池 V V1 1+V+V2 2-V-V3 3 V V1 1调节容积调节容积6hQ6hQ平均时平均时 V V2 2 贮备容积贮备容积 1.25Q 1.25Q总潜水量总潜水量(隔绝防护时间内隔绝防护时间内)V V3 3 隔绝防护时间内，排水量隔绝防护时间内，排水量 3.管材68精选ppt什么场合出现什么场合出现0.1m0.1m的间距或高度要求？的间距或高度要求？1)1)第第3.8.153.8.15条，水泵基础高出地面不应小于条，水泵基础高出地面不应小于0.10m;0.10m;2)2)第第3.8.63.8.6条，水泵吸水喇叭口至池底的净距不应小于条，水泵吸水喇叭口至池底的净距不应小于0.10m;0.10m;3)3)第第5.4.195.4.19条，膨胀管出口离接入水箱水面的高度不小于条，膨胀管出口离接入水箱水面的高度不小于0.10m;0.10m;4)4)塑规第塑规第4.4.64.4.6条，塑料管道穿越楼板屋面时设套管，套管高出地条，塑料管道穿越楼板屋面时设套管，套管高出地面、屋面不小于面、屋面不小于0.10m;0.10m;5)5)塑规第塑规第4.4.74.4.7条，塑料管道与其它金属管道平行敷设时，应有不条，塑料管道与其它金属管道平行敷设时，应有不少于少于0.10m0.10m保护距离保护距离;6)6)塑规第塑规第4.1.74.1.7条，架空塑料给水管顶上空净空不宜小于条，架空塑料给水管顶上空净空不宜小于0.10m;0.10m;7)7)游规第游规第4.4.34.4.3条，游泳池、水上游乐池的补水箱，补水管应高出条，游泳池、水上游乐池的补水箱，补水管应高出箱内最高水位箱内最高水位0.10m;0.10m;8)8)游规第游规第5.6.55.6.5条，游泳池通过平衡池、均衡池补充水出水口高出条，游泳池通过平衡池、均衡池补充水出水口高出箱内溢流水位箱内溢流水位0.10m0.10m。69精选ppt什么场合出现什么场合出现0.15m0.15m的间距或高度要求？的间距或高度要求？1)1)第第3.2.123.2.12条，生活饮用水箱进水管最低点高出溢流边缘最大可不大于条，生活饮用水箱进水管最低点高出溢流边缘最大可不大于0.15m;0.15m;2)2)第第3.5.153.5.15条，建筑物内埋地给水管与排水管交叉埋设最小净距不应小于条，建筑物内埋地给水管与排水管交叉埋设最小净距不应小于0.15m;0.15m;3)3)中规第中规第8.1.48.1.4条，建筑中水管道与给水管、排水管交叉埋设时，其最小间距条，建筑中水管道与给水管、排水管交叉埋设时，其最小间距不应小于不应小于0.15m;0.15m;4)4)塑规第塑规第3.5.33.5.3条，室外给水管道管顶最小覆土深度不得小于冰冻线以下条，室外给水管道管顶最小覆土深度不得小于冰冻线以下0.15m;0.15m;5)5)第第4.3.24.3.2条，小区生活污水管道埋设深度不得高于冰冻线以上条，小区生活污水管道埋设深度不得高于冰冻线以上0.15m;0.15m;6)6)第第4.3.144.3.14条，饮料用贮水箱的间接排水口最小空气间隙不得小于条，饮料用贮水箱的间接排水口最小空气间隙不得小于0.15m;0.15m;7)7)第第4.5.134.5.13条，排水横管起点清扫口与其端部相垂直墙面的距离不得小于条，排水横管起点清扫口与其端部相垂直墙面的距离不得小于0.15m;0.15m;8)8)第第4.5.144.5.14条，立管上设检查口，应高于该层卫生器具边缘条，立管上设检查口，应高于该层卫生器具边缘0.15m;0.15m;9)9)第第4.6.94.6.9条，器具通气管、环形通气管、专用通气管、条，器具通气管、环形通气管、专用通气管、H H管与通气立管的连接管与通气立管的连接点应设在卫生器具上边缘以上不小于点应设在卫生器具上边缘以上不小于0.15m0.15m处与通气立管连接处与通气立管连接;10)10)游规第游规第13.1.113.1.1条，浸脚消毒池的消毒液有效水深不得小于条，浸脚消毒池的消毒液有效水深不得小于0.15m0.15m。70精选ppt什么场合出现什么场合出现0.20m0.20m的间距或高度要求？的间距或高度要求？1)1)第第3.5.133.5.13条，塑料给水管距燃气热水器边缘不宜小于条，塑料给水管距燃气热水器边缘不宜小于0.20m;0.20m;2)2)塑规第塑规第2.1.102.1.10条，塑料给水管距供暖管道的净距不得小于条，塑料给水管距供暖管道的净距不得小于0.20m;0.20m;3)3)第第3.8.153.8.15条，泵房内管道外底距地面或管沟底面距离，当条，泵房内管道外底距地面或管沟底面距离，当DNDN150mm150mm时，时，不应小于不应小于0.20m;0.20m;4)4)第第4.8.34.8.3条，降温池有压高温污水如无两次蒸发时，管口宜条，降温池有压高温污水如无两次蒸发时，管口宜插入水中深度插入水中深度0.20m0.20m以上以上;5)5)第第5.4.165.4.16条，水加热器上部附件的最高点至建筑结构最低点条，水加热器上部附件的最高点至建筑结构最低点的净距不得小于的净距不得小于0.20m0.20m。71精选ppt什么场合出现什么场合出现0.25m0.25m的间距或高度要求？的间距或高度要求？1)1)第第3.8.153.8.15条，泵房内管道管外底距地面或管沟底面距离，当条，泵房内管道管外底距地面或管沟底面距离，当DNDN200mm时时,不应小于不应小于0.25m0.25m。72精选ppt什么场合出现什么场合出现0.30m0.30m的间距或高度要求？的间距或高度要求？1)1)第第3.2.123.2.12条注，当生活饮用水贮水池的最高水位比建筑物给水引入管管条注，当生活饮用水贮水池的最高水位比建筑物给水引入管管底低底低0.30m0.30m时，其进水管无须高出溢流边缘时，其进水管无须高出溢流边缘;2)2)第第3.5.33.5.3条，敷设在室外综合管廊条，敷设在室外综合管廊(沟沟)内，给水管与各种管道之间净距内，给水管与各种管道之间净距不宜小于不宜小于0.30m;0.30m;3)3)第第3.8.73.8.7条，多台水泵吸水总管的在池中的引水管应设向下的喇叭口，条，多台水泵吸水总管的在池中的引水管应设向下的喇叭口，喇叭口低于水池最低水位不宜小于喇叭口低于水池最低水位不宜小于0.30m;0.30m;4)4)第第3.3.83.3.8条，自吸式水泵计算允许安装高度时，应有不小于条，自吸式水泵计算允许安装高度时，应有不小于0.30m0.30m的安全的安全余量余量;5)5)第第4.3.24.3.2条，生活污水接户管覆土深度不宜小于条，生活污水接户管覆土深度不宜小于0.30m;0.30m;6)6)第第4.3.184.3.18条，当排水管道连接井处跌落差大于条，当排水管道连接井处跌落差大于0.3m0.3m时，不受偏转角限制时，不受偏转角限制;7)7)第第4.6.104.6.10条，通气管高出屋面不得小于条，通气管高出屋面不得小于0.30m;0.30m;8)8)第第4.6.154.6.15条，当地最冷月平均气温在条，当地最冷月平均气温在-13-13以下地区，应在室内平顶或以下地区，应在室内平顶或吊顶以下吊顶以下0.3m0.3m处，将伸顶通气管放大一级；处，将伸顶通气管放大一级；9)9)排规第排规第4.1.144.1.14条，管径大于或等于条，管径大于或等于110mm110mm的横支管与暗设立管相连时，的横支管与暗设立管相连时，墙体贯穿部位应设置阻火圈或长度不小于墙体贯穿部位应设置阻火圈或长度不小于0.3m 0.3m 的防火套管。的防火套管。73精选ppt什么场合出现什么场合出现0.40m0.40m的间距或高度要求？的间距或高度要求？1)1)第第3.5.133.5.13条，明设的塑料给水立管距灶台边缘不得小于条，明设的塑料给水立管距灶台边缘不得小于0.40m;0.40m;2)2)第第4.3.34.3.3条，塑料排水立管距家用灶台边，净距不得小于条，塑料排水立管距家用灶台边，净距不得小于0.40m;0.40m;3)3)第第4.5.34.5.3条，排水管起点设置堵头代替清扫口时，堵头与墙条，排水管起点设置堵头代替清扫口时，堵头与墙面应有不小于面应有不小于0.40m0.40m的距离。的距离。74精选ppt什么场合出现什么场合出现0.50m0.50m的间距或高度要求？的间距或高度要求？1)1)第第3.5.153.5.15条，建筑物内生活给水管与排水管埋地平行敷设的最小净距不条，建筑物内生活给水管与排水管埋地平行敷设的最小净距不应小于应小于0.50m;0.50m;2)2)中规第中规第8.1.148.1.14条，建筑中水管道与生活给水管、排水管埋地平行敷设的条，建筑中水管道与生活给水管、排水管埋地平行敷设的最小净距不应小于最小净距不应小于0.50m;0.50m;3)3)第第3.5.103.5.10条，给水立管离大便、小便槽端部不得小于条，给水立管离大便、小便槽端部不得小于0.50m;0.50m;4)4)第第3.8.63.8.6条，自灌式水泵吸水喇叭口低于水池最低水位条，自灌式水泵吸水喇叭口低于水池最低水位0.50m;0.50m;5)5)第第5.6.55.6.5条，下行上给式热水系统循环管道的回水立管可在最高配水点条，下行上给式热水系统循环管道的回水立管可在最高配水点以下以下0.50m0.50m处与配水主管连接处与配水主管连接;6)6)排规第排规第3.1.213.1.21条，在最冷月平均气温低于条，在最冷月平均气温低于-13-13的地区，立管尚应在最的地区，立管尚应在最高层离顶棚高层离顶棚0.50m0.50m处设置检查口处设置检查口;7)7)排规第排规第4.1.144.1.14条，立管管径大于或等于条，立管管径大于或等于110mm110mm且明设时，在楼板处设置且明设时，在楼板处设置长度不小于长度不小于0.50m0.50m的阻火套管的阻火套管;8)8)排规第排规第4.1.144.1.14条，横干管穿越防火分区隔墙时，管道穿越墙体的两侧应条，横干管穿越防火分区隔墙时，管道穿越墙体的两侧应设置阻火圈或长度不小于设置阻火圈或长度不小于0.50m0.50m的防火套管。的防火套管。75精选ppt什么场合出现什么场合出现0.60m0.60m的间距或高度要求？的间距或高度要求？1)1)第第3.5.193.5.19条，进人的管道井，维修人员的工作通道净宽度不宜小于条，进人的管道井，维修人员的工作通道净宽度不宜小于0.60m;0.60m;2)2)第第3.
