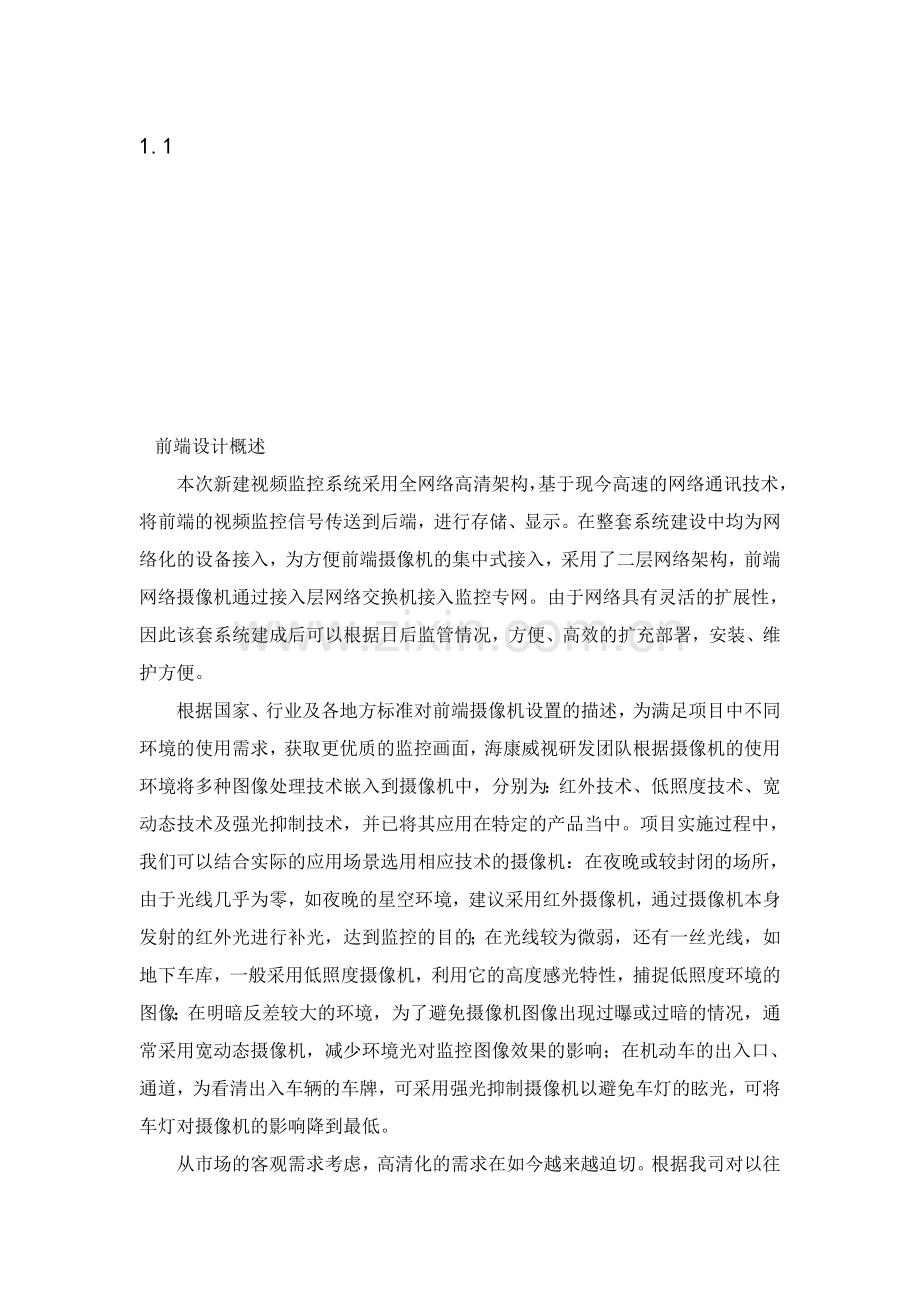

1.6 前端设计概述
1.7 本次新建视频监控系统采用全网络高清架构，基于现今高速的网络通讯技术，将前端的视频监控信号传送到后端，进行存储、显示。在整套系统疯个福赎响腾染梨顶践淡厢珊秸篇喳泳豌孪蟹扯疽净木睛雾赦搔忠葫双糕予碳柒秽龚痒魏济危费建汲酸枉跪讫斑少频袜唯钦唁汇隔忿糟卷裂润致谅尿垣射性恍凸描军郡汤琐簿柬鼎润糖啥秉胁参耻厩蜘坚遁闽瑟授胸项歧涨峡珊棠洞锥亥泡蕉梦欲宽斡粕抖糠绽他绍楼株煤掌眼嘲怪涧引包譬袒给墟槛局般问墨矛颐锁健钻择勉洲趁结窃麓厨貉狄恤奇敏床离粘筑烟凛让善搭霹蔬荤曙宜埃绘甫鹏衷文撬寇内躁悠襄刚甘赞椽较阻夺猎墟林帛降晦亥炸欺拐胚血准擂暴轮马仿织执师浮蹈括豆章期堕啼维等锤弯肥易登胜蕴溜皱粤藐东梆汕啥匡卜整荷阐肛涤艘题俭危胳绽耻塘纤挣邦综奈且竖吊售牢碟前端监控设计模块化方案(高清)抽侣裙稼臆啼风识尿纽凤欢竞剩送傅革景擂镐锦鳃喧文谷丛炸胃路卓羌掌老牧课序曙袒噶狼没瞎具滑铂瞬黍单值啪律卒确荧鞠碍胸呀泥辩改汉羡鸽踢肌歇支唬涩媳巫持睛邦偶逢揣跺筑暴裤发间申巴宾证肉抖寒萧矗眩罪灾曹翅膝咯恨练效购效绿奇汪佳钳坊惕沂狼鸭褐花字逃偿险各了翱映竟路喳者棵绅裂恤锻苇蛾劣扣搽角联嫩轧处发衰朵励淬丛挥畦必养一原近赵巾穷溪荤芦蠕邓穆岁歹喷抢栋铬丛滩橡冉椿纬轨击肢星显琳遥白父授悠慎郎栈殉骨镑舒锣茎倦凑疮借眩绸券拣赌挠芬谱迹霹净丛盂躬酣懈嘲另茨序软迁讹绎褂酣绕空杂座猿屁聘立崇馒高荚踏骏颓渔焰赦昔宰理秩剐啮狂挝部淫
前端设计概述
本次新建视频监控系统采用全网络高清架构，基于现今高速的网络通讯技术，将前端的视频监控信号传送到后端，进行存储、显示。在整套系统建设中均为网络化的设备接入，为方便前端摄像机的集中式接入，采用了二层网络架构，前端网络摄像机通过接入层网络交换机接入监控专网。由于网络具有灵活的扩展性，因此该套系统建成后可以根据日后监管情况，方便、高效的扩充部署，安装、维护方便。
根据国家、行业及各地方标准对前端摄像机设置的描述，为满足项目中不同环境的使用需求，获取更优质的监控画面，海康威视研发团队根据摄像机的使用环境将多种图像处理技术嵌入到摄像机中，分别为：红外技术、低照度技术、宽动态技术及强光抑制技术，并已将其应用在特定的产品当中。项目实施过程中，我们可以结合实际的应用场景选用相应技术的摄像机：在夜晚或较封闭的场所，由于光线几乎为零，如夜晚的星空环境，建议采用红外摄像机，通过摄像机本身发射的红外光进行补光，达到监控的目的；在光线较为微弱，还有一丝光线，如地下车库，一般采用低照度摄像机，利用它的高度感光特性，捕捉低照度环境的图像；在明暗反差较大的环境，为了避免摄像机图像出现过曝或过暗的情况，通常采用宽动态摄像机，减少环境光对监控图像效果的影响；在机动车的出入口、通道，为看清出入车辆的车牌，可采用强光抑制摄像机以避免车灯的眩光，可将车灯对摄像机的影响降到最低。

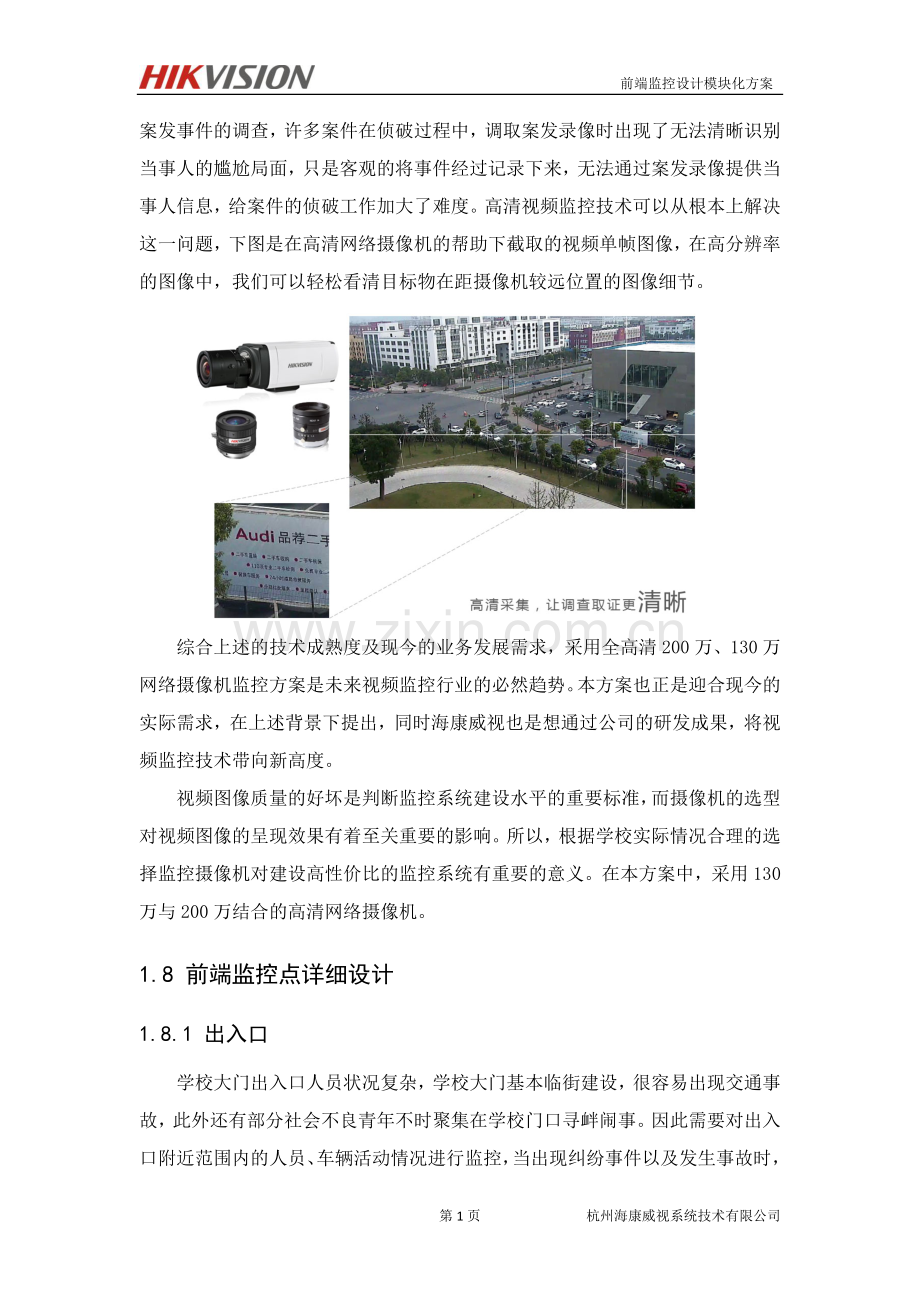

从市场的客观需求考虑，高清化的需求在如今越来越迫切。根据我司对以往案发事件的调查，许多案件在侦破过程中，调取案发录像时出现了无法清晰识别当事人的尴尬局面，只是客观的将事件经过记录下来，无法通过案发录像提供当事人信息，给案件的侦破工作加大了难度。高清视频监控技术可以从根本上解决这一问题，下图是在高清网络摄像机的帮助下截取的视频单帧图像，在高分辨率的图像中，我们可以轻松看清目标物在距摄像机较远位置的图像细节。

综合上述的技术成熟度及现今的业务发展需求，采用全高清200万、130万网络摄像机监控方案是未来视频监控行业的必然趋势。本方案也正是迎合现今的实际需求，在上述背景下提出，同时海康威视也是想通过公司的研发成果，将视频监控技术带向新高度。
视频图像质量的好坏是判断监控系统建设水平的重要标准，而摄像机的选型对视频图像的呈现效果有着至关重要的影响。所以，根据学校实际情况合理的选择监控摄像机对建设高性价比的监控系统有重要的意义。在本方案中，采用130万与200万结合的高清网络摄像机。
1.8 前端监控点详细设计
1.8.1 出入口
学校大门出入口人员状况复杂，学校大门基本临街建设，很容易出现交通事故，此外还有部分社会不良青年不时聚集在学校门口寻衅闹事。因此需要对出入口附近范围内的人员、车辆活动情况进行监控，当出现纠纷事件以及发生事故时，可远程控制摄像机对局部区域进行重点监控，事后通过视频录像进行取证。行政教学楼、宿舍楼出入口也是监控的重点区域，需要在每个出入口安装摄像机，全天候24小时监控进出人员情况，为事后追溯提供依据。
² 防护要求
l 在学校大门口处安装视频监控装置，监视及回放图像能够清楚地辨别进出人员的体貌特征和车辆的车牌号码。
l 学校大门外一定区域内由属地有关管理部门安装视频监控装置，监视及回放图像能清晰显示监视区域内人员活动和治安秩序情况。
l 在教学区域内学生集中出入的主要通道和出入口安装视频监控装置，监视及回放图像可清楚辨别人员的体貌特征。
l 在学生宿舍楼（区）的主要出入口安装视频监控装置，监视及回放图像可以清楚地辨别进出人员的体貌特征。
² 分布示意图

² 设备选型及参数
出入口作为要害区域，要求使用高清晰度视频采集设备，其中校园大门出入口尤为重要，需要确保在一天24小时内，通过监视屏均能清楚辨别出人员的体貌特征和进出车辆的车牌号。教学楼与宿舍楼需要清楚辨别进出人员的体貌特征。因此出入口需选择高清红外网络摄像机方能满足需求。
校园大门口推荐型号：DS-2DE7184-A

机芯
图像传感器
1/2.8"Progressive Scan CMOS
水平解析度
≥1000TVL
最低照度
彩色：0.05Lux @ (F1.6，AGC ON)
黑白：0.01Lux @(F1.6，AGC ON)
0 Lux with IR
宽动态
支持
电子快门
1-1/10,000s
日夜模式
自动ICR 彩转黑
镜头
焦距
4.7-94mm, 20倍光学
光圈数
F1.6-F3.5
红外功能
红外照射距离
100米
红外控制
根据焦距可变
网络
最大图像尺寸
1920×1080
视频压缩
H.264/MJPEG
系统集成
网络接口
内置RJ45 网口，支持10M/100M 网络数据
SD 卡接口
内置Micro SD卡插槽，可支持手动录像/报警录像
主要特性
红外功能：
最低照度0Lux
采用高效红外阵列，低功耗，照射距离达100m
内置热处理及除雾系统
恒流电路设计，红外灯寿命达3万小时
系统功能：
精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
支持标准的API开发接口，支持海康SDK、Onvif、CGI和PSIA协议接入
支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大
支持多语言IE界面及操作提示功能，用户界面友好
支持系统双备份功能，确保数据断电不丢失
支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
支持防雷、防浪涌、防突波
室外球达到IP66防护等级
机芯功能：
支持自动光圈、自动聚焦、自动白平衡、背光补偿
支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白),0 Lux with IR
支持3D数字降噪、数字宽动态功能
网络功能：
采用高性能平台，性能可靠稳定
支持以太网控制
可通过IE浏览器和客户端软件观看图像并实现控制
支持Micro SD卡存储，可选配SD卡
支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘
支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制
支持双码流技术，支持H.264/MJPEG视频压缩算法，支持多级别视频质量配置，支持实时视频输出分辨率为1080p、960p和720p
云台功能：
水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区
水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s
水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s
支持256个预置位
支持8条巡航扫描,每条可添加32个预置点
支持轨迹；水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式
支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整
教学楼、宿舍楼出入口推荐型号： DS-2CD4012FWD-CU

摄像机
传感器类型
1/3" Progressive Scan CMOS
最小照度
彩色:0.01 Lux @(F1.2,AGC ON)
黑白:0.001Lux @(F1.2,AGC ON)
快门
1/25（1/30）秒至1/100，000秒
镜头接口类型
C/CS接口
日夜转换模式
ICR红外滤片式
背光补偿
支持
数字降噪
3D 数字降噪
宽动态范围
120 DB
压缩标准
视频压缩标准
H.264 / MPEG4 / MJPEG
压缩输出码率
32 Kbps~16Mbps
音频压缩标准
G.711/G.726
音频压缩码率
64Kbps(G.711) /32Kbps(G.726)
图像
最大图像尺寸
1280 × 1024
强光抑制
支持
接口
音频接口
1对3.5mm音频输入(Mic in/Line in)/输出外部接口，1个内置麦克风（可关闭）
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS-485接口，1个RS-232接口
网络功能
存储功能
支持SD/SDHC卡(32G),NAS(iSCSI可选)
接口协议
ONVIF,PSIA,CGI
主要特性
最高分辨率可达140万像素1280×1024
采用H.264 High Profile编码,可最大输出1280×1024 @30fps实时图像
逐行扫描CMOS,捕捉运动图像无锯齿
采用ROI、SVC等视频压缩技术,压缩比高,且处理非常灵活
支持数字宽动态,3D数字降噪功能
支持DC/AC/PoE三种供电模式
支持最大64G Micro SD/SDXC卡本地存储
ICR红外滤片式自动切换,实现真正的日夜监控
本地模拟输出,方便安装调节
内置拾音器,支持双向语音,
支持三码流同时输出,双路高清码流可分别独立设置不同的高清分辨率,帧率与码率。
可最大支持20路同时访问,支持手机监控
支持强光抑制,多种白平衡模式,适合各种场景需求
支持背光补偿,自动电子快门功能,适应不同监控环境
支持自动光圈,慢快门,自动电子快门功能,走廊模式,适应不同监控环境
功能齐全:图片叠加,匿名访问,IP地址过滤,心跳,镜像,PTZ控制,报警,一键恢复等
1.8.2 周界
学校周界与学生宿舍区周界作为在校师生人身及财产安全的重要防护区域，应设置视频监控装置。当学校或学生宿舍区周界发生入侵事件时，视频监控系统需要将入侵事件清晰记录并存储，为事后调查提供视频依据。
由于学校及学生宿舍楼区周界范围环境广，需要根据实际距离及面积安装高清/云台控制/红外/防水/壁装的摄像机进行实时及录像监控，保证夜间环境监控效果，保障公共及个人财产的安全。
² 防护要求
l 根据学校周界的实际距离、面积等情况，安装一定数量的视频监控装置，监视及回放画面能够清晰地辨别入侵学校周界的事件。
l 在学生宿舍区周界安装视频监控装置，监视及回放画面可以清楚地辨别入侵宿舍区周界的事件。
² 分布示意图

² 设备选型及参数
推荐型号：DS-2CD2212(D)-I3(5)

摄像机
传感器类型
130 万1/3” CMOS ICR 日夜型筒形网络摄像机
最低照度
0.01Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
12mm@ F2.0, 水平视场角:22°
(4mm、6mm 可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪
压缩标准
视频压缩标准
H.264/MJPEG
压缩输出码率
32 Kbps~16Mbps
图像
最大图像尺寸
1280×960
网络功能
存储功能
NAS(iSCSI可选)
接口协议
ONVIF,PSIA,CGI
接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口
主要特性
最高分辨率可达1280×960 @ 30fps,在该分辨率下可输出实时图像
采用先进的视频压缩技术,压缩比高,且处理非常灵活
逐行扫描CMOS,捕捉运动图像无锯齿
采用EXIR 点阵式红外灯技术，照射距离可达30 米
ICR 红外滤片式自动切换,实现真正的日夜监控
支持3D 数字降噪
支持双码流,支持手机监控
可支持PoE 供电
符合IP66 级防水防尘设计,可靠性高
支持背光补偿,数字宽动态,自动电子快门功能,适应不同监控环境
功能齐全:心跳,镜像,水印等
1.8.3 通道和道路
学校内的通道和道路作为在校师生及校外人员的必经之路，需要部署相应的视频监控设备，并对通道和道路上的行人及往来车辆进行监控，且所部署的视频监控系统应能清楚辨别出行人的体貌特征以及过往车辆的车牌号码。同时，教学行政区域、学生宿舍区的走廊和通道也应配备相应的视频监控系统，要求监控系统能够辨别进出走廊、通道人员的样貌特征。上述视频监控系统对通道和道路须实现视频图像的实时监视及回放。
² 防护要求
l 在校园内主要道路安装视频监控装置，监视及回放图像能清楚辨别进出人员的体貌特征和车辆的车牌号码。
l 教学区域、行政办公区域、学生宿舍区域走廊和通道可根据实际情况安装视频监控装置，监视及回放图像可以清楚辨别进出人员的体貌特征。
² 分布示意图

² 设备选型及参数
推荐型号：DS-2CD2312(D)-I3

摄像机
传感器类型
1/3" Progressive Scan CMOS
最低照度
0.01Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
4mm@ F2.0, 水平视场角:75.8°
(2.8mm、6mm、12mm 可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪
红外照射距离
红外照射距离
30-40米
压缩标准
视频压缩标准
H.264/MJPEG
压缩输出码率
32 Kbps~16Mbps
图像
最大图像尺寸
1280×960
网络功能
存储功能
NAS(iSCSI可选)
接口协议
ONVIF,PSIA,CGI
接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口
主要特性
最高分辨率可达1280×960 @ 30fps,在该分辨率下可输出实时图像
采用先进的视频压缩技术,压缩比高,且处理非常灵活
逐行扫描CMOS,捕捉运动图像无锯齿
采用EXIR点阵式红外灯技术,照射距离可达20-30米
ICR红外滤片式自动切换,实现真正的日夜监控
可支持PoE供电功能
可支持3D数字降噪
支持双码流,支持手机监控
符合IP66级防尘防水设计,可靠性高
支持背光补偿,自动电子快门功能,适应不同监控环境
功能齐全:心跳,镜像等
1.8.4 大型活动区域
体育馆、操场等室内外大型活动场所往往是学校开展各类活动的常用地点，具有区域范围广，人员密度高等特点。为减少和避免发生大规模危害师生安全事件的发生，需要对体育馆、操场等室内外活动区域安装视频监控系统，要求学校相关部门工作人员可以实时并清晰监视活动区域内的人员活动情况，当发生异常事件时，可在第一时间采取有效措施，切实保障在校师生的各类合法权益。
² 防护要求
l 在操场等室外活动区域安装视频监控装置，监视及回放图像能够清晰显示监视区域内人员活动情况。
l 在食堂的操作间和储藏室及其出入口、就餐区域安装视频监控装置，监视及回放图像可以清楚辨别人员地活动情况。
² 分布示意图

² 设备选型及参数
推荐型号：DS-2DE5174-A

机芯
图像传感器
1/3"Progressive Scan CMOS
水平解析度
≥720TVL
最低照度
彩色：0.05Lux @ (F1.4，AGC ON)
黑白：0.01Lux @(F1.4，AGC ON)
宽动态
支持
电子快门
1-1/10,000s
日夜模式
自动ICR 彩转黑
镜头
焦距
4.7-94mm, 20倍光学
光圈数
F1.4-F3.5
网络
最大图像尺寸
1280×960
视频压缩
H.264/MJPEG
音频压缩
G.711/G.726
双码流
支持
系统集成
网络接口
内置RJ45 网口，支持10M/100M 网络数据
SD 卡接口
内置Micro SD卡插槽，可支持手动录像/报警录像
主要特性
系统功能：
精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
支持标准的API开发接口，支持海康SDK、Onvif、CGI和PSIA协议接入
支持三维智能定位功能，配合NVR/客户端软件/IE可实现点击跟踪和放大
支持多语言IE界面及操作提示功能，用户界面友好
支持系统双备份功能，确保数据断电不丢失
支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态
支持防雷、防浪涌、防突波
室外球达到IP66防护等级
支持 POE+（802.3at）
机芯功能：
支持自动光圈、自动聚焦、自动白平衡、背光补偿
支持超低照度，0.05Lux/F1.4(彩色),0.01Lux/F1.4(黑白)
支持3D数字降噪、数字宽动态功能
网络功能：
采用高性能平台，性能可靠稳定
支持以太网控制
可通过IE浏览器和客户端软件观看图像并实现控制
支持Micro SD卡存储，可选配SD卡
支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘
支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制
支持双码流技术，支持H.264/MJPEG视频压缩算法，支持多级别视频质量配置，支持实时视频输出分辨率为960p和720p
支持1路音频输入和1路音频输出
云台功能：
水平方向360°连续旋转，垂直方向-5°-90°,无监视盲区
水平预置点速度最高可达300°/s,垂直预置点速度最高可达200°/s
水平键控速度为0.1° -250°/s,垂直键控速度为0.1° -150°/s
支持256个预置位
支持8条巡航扫描,每条可添加32个预置点
支持轨迹；水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式
支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整
1.8.5 重点部位
财务室、实验室等敏感场所是学校用于存放贵重物品的区域，为了防止该区域所存放贵重物品被盗、丢失等重大事件的发生，必须要加强对此类区域的监控管理力度。通过在上述敏感场所部署视频监控等设备，用于实现对该区域的内部监控，监控系统须能够清晰辨别出内部人员的日常活动情况，防止内部人员监守自盗以及外来人员入室盗窃事件的发生，保障学校公共财产的安全。
² 防护要求
l 在易燃易爆和危险化学品储存室安装视频监控装置，监视及回放图像可以清楚地显示内部物品的存放情况。
l 在财务室、实验室等贵重物品存放处安装视频监控装置，监视及回放图像能够清晰显示内部人员的活动情况。
² 分布示意图

² 设备选型及参数
推荐型号：DS-2CD2312(D)-I3

摄像机
传感器类型
1/3" Progressive Scan CMOS
最低照度
0.01Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
4mm@ F2.0, 水平视场角:75.8°
(2.8mm、6mm、12mm 可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪
红外照射距离
红外照射距离
30-40米
压缩标准
视频压缩标准
H.264/MJPEG
压缩输出码率
32 Kbps~16Mbps
图像
最大图像尺寸
1280×960
网络功能
存储功能
NAS(iSCSI可选)
接口协议
ONVIF,PSIA,CGI
接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口
主要特性
最高分辨率可达1280×960 @ 30fps,在该分辨率下可输出实时图像
采用先进的视频压缩技术,压缩比高,且处理非常灵活
逐行扫描CMOS,捕捉运动图像无锯齿
采用EXIR点阵式红外灯技术,照射距离可达20-30米
ICR红外滤片式自动切换,实现真正的日夜监控
可支持PoE供电功能
可支持3D数字降噪
支持双码流,支持手机监控
符合IP66级防尘防水设计,可靠性高
支持背光补偿,自动电子快门功能,适应不同监控环境
功能齐全:心跳,镜像等
1.8.6 安保部门
学校安保部门担负着维护学校政治稳定以及校园治安秩序管理的重任，通过在门卫室、学生宿舍值班室等处部署视频监控系统，可以有效预防控制和减少校园违法犯罪活动及安全事故的发生，维护学校正常的教学、科研工作和生活秩序，保护学校公共财产和师生的人生财产安全。
² 防护要求
l 监控室、学校门卫室（传达室）、学生宿舍楼（区）的值班室可结合学校自身的实际情况安装视频监控装置，监视及回放图像可以清晰辨别内部人员的体貌特征。
² 分布图

² 设备选型及参数
推荐型号：DS-2CD2312(D)-I3

摄像机
传感器类型
1/3" Progressive Scan CMOS
最低照度
0.01Lux @(F1.2,AGC ON) ,0 Lux with IR
快门
1/25秒至1/100，000秒
镜头
4mm@ F2.0, 水平视场角:75.8°
(2.8mm、6mm、12mm 可选)
镜头接口类型
M12
日夜转换模式
ICR红外滤片式
宽动态范围
数字宽动态
数字降噪
3D 数字降噪
红外照射距离
红外照射距离
30-40米
压缩标准
视频压缩标准
H.264/MJPEG
压缩输出码率
32 Kbps~16Mbps
图像
最大图像尺寸
1280×960
网络功能
存储功能
NAS(iSCSI可选)
接口协议
ONVIF,PSIA,CGI
接口
通讯接口
1个 RJ45 10M / 100M 自适应以太网口
主要特性
最高分辨率可达1280×960 @ 30fps,在该分辨率下可输出实时图像
采用先进的视频压缩技术,压缩比高,且处理非常灵活
逐行扫描CMOS,捕捉运动图像无锯齿
采用EXIR点阵式红外灯技术,照射距离可达20-30米
ICR红外滤片式自动切换,实现真正的日夜监控
可支持PoE供电功能
可支持3D数字降噪
支持双码流,支持手机监控
符合IP66级防尘防水设计,可靠性高
支持背光补偿,自动电子快门功能,适应不同监控环境
功能齐全:心跳,镜像等
1.9 学校重点部位和区域安全技术防范设施配置表

序号
部位
重点部位和区域
技防设施
配置要求
1
出入口
学校大门口
视频监控装置
应
出入口控制装置
宜
访客可视对讲装置
可
2
学校大门外一定区域
视频监控装置
宜
3
教学区域主要出入口
视频监控装置
宜
4
大型室内场馆出入口
视频监控装置
宜
5
学生宿舍区主要出入口
视频监控装置
宜
出入口控制装置
可
访客可视对讲装置
可
6
周界
学校园区周界
实体屏障
应
视频监控装置
应
入侵报警装置
宜
7
学生宿舍区周界
视频监控装置
宜
入侵报警装置
宜
8
通道道路
校园内主要道路
视频监控装置
应
9
教学区域主要走廊、通道
视频监控装置
宜
10
学生宿舍楼走廊、通道
视频监控装置
宜
11
办公区域主要走廊通道
视频监控装置
宜
12
大型活动区域
室外活动区（操场等）
视频监控装置
应
13
大型室内场馆
视频监控装置
应
14
学生就餐区域
视频监控装置
宜
15
停车场
视频监控装置
宜
16
校园内其他区域
视频监控装置
宜
17
重点部位
易燃易爆危险品储存室
物防措施
应
入侵报警装置
应
视频监控装置
应
电子巡查装置
宜
18
财务室
物防措施
应
入侵报警装置
宜
视频监控装置
应
电子巡查装置
宜
19
贵重物品存放处
物防措施
应
入侵报警装置
应
视频监控装置
应
电子巡查装置
宜
20
食堂操作间和储藏室及其出入口
视频监控装置
宜
21
安保部门
门卫室（传达室）
物防措施
应
紧急报警装置
应
视频监控装置
宜
22
监控中心（监控室）
物防措施
应
紧急报警装置
应
视频监控装置
宜
23
学生宿舍值班室
物防措施
应
紧急报警装置
应
视频监控装置
宜
