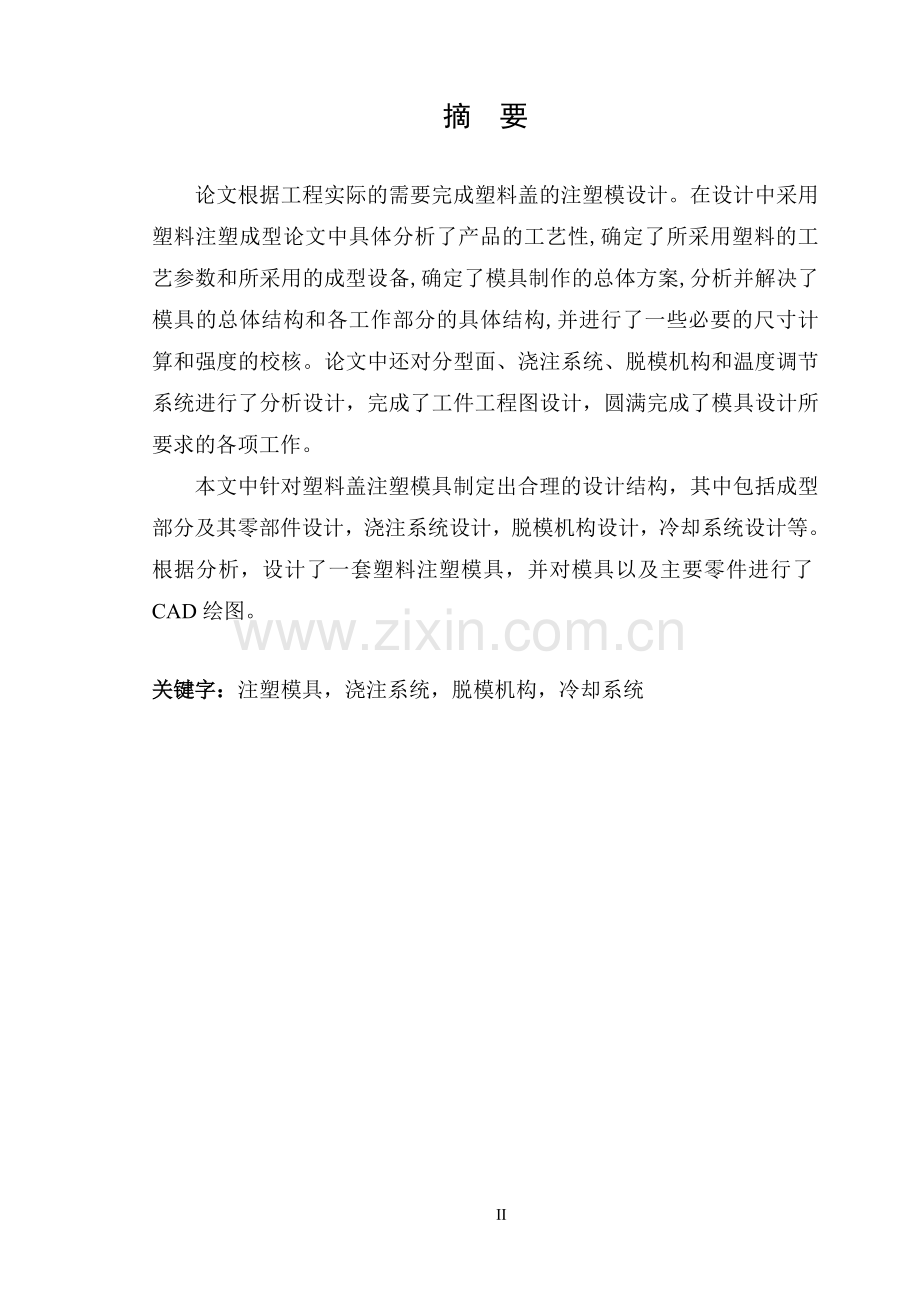

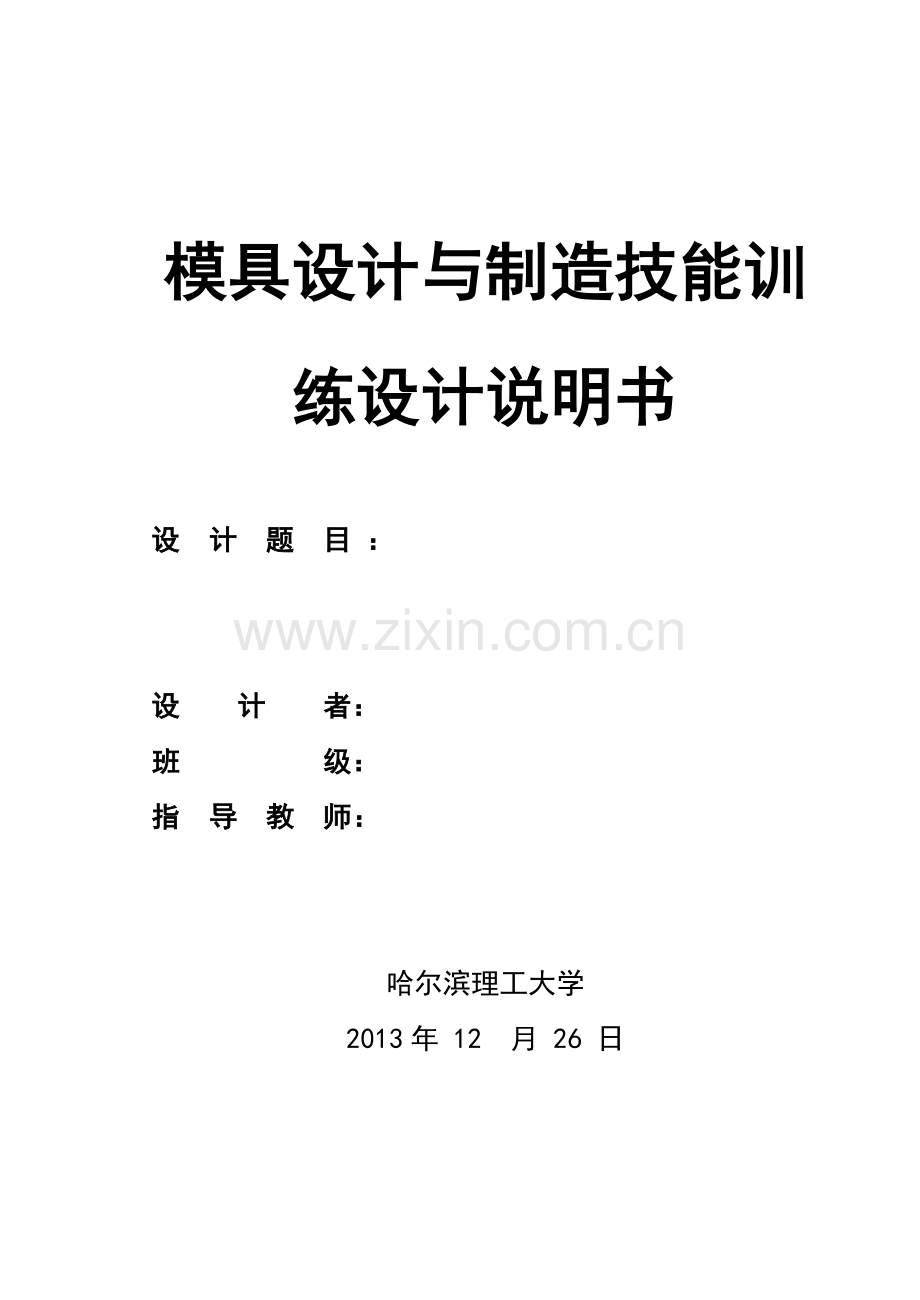

1、模具设计与制造技能训练设计说明书设 计 题 目 :设 计 者:班 级:指 导 教 师:哈尔滨理工大学2013年 12 月 26 日摘 要论文根据工程实际的需要完成塑料盖的注塑模设计。在设计中采用塑料注塑成型论文中具体分析了产品的工艺性,确定了所采用塑料的工艺参数和所采用的成型设备,确定了模具制作的总体方案,分析并解决了模具的总体结构和各工作部分的具体结构,并进行了一些必要的尺寸计算和强度的校核。论文中还对分型面、浇注系统、脱模机构和温度调节系统进行了分析设计,完成了工件工程图设计,圆满完成了模具设计所要求的各项工作。本文中针对塑料盖注塑模具制定出合理的设计结构,其中包括成型部分及其零部件设计,

2、浇注系统设计,脱模机构设计,冷却系统设计等。根据分析,设计了一套塑料注塑模具,并对模具以及主要零件进行了CAD绘图。关键字:注塑模具,浇注系统,脱模机构,冷却系统目 录摘 要II目 录III第1章 前言1第2章 塑件的工艺分析22.1塑件的工艺性分析22.2塑件的结构和尺寸精度及表面质量分析32.2.1结构分析32.2.2尺寸精度分析42.2.3表面质量分析42.3 计算塑件的体积和质量42.4 注塑机的初选4第3章 分型面选择和浇注系统设计53.1 注塑模具分型面的选择53.1.1 分型面的基本形式53.1.2 分型面选择的基本原则53.1.3 分型面的选择53.2 浇注系统的设计63.2.

3、1 浇注系统的组成63.2.2 注塑模具主流道的设计63.2.3 分流道的设计9第4章 成型零件的设计114.1 模具型腔的结构设计114.2 型芯的结构设计134.3 成型零件的尺寸确定13第5章 顶出机构的设计18第6章 冷却系统的设计20第7章 排气系统21第8章 成型设备有关参数校核21第9章 模具特点和工作原理23总 结24参考文献25全套设计请加 197216396或401339828第1章 前言先进制造技术的发展使人们不再单纯地依赖产品图或产品样件来设计制作模具,逆向工程技术的应用使产品的图片、照片或影像资料,甚至产品模具本身,都可以作为模具的设计依据。逆向工程技术特别在消化、吸

4、收国外先进模具技术方面具有突出的优势, 由此还带来设计思路上的变化,有时可以先设计模具型腔,然后据此再完善产品设计图样1。塑料制品的成型是塑料成为具有实用价值制品的重要环节。塑料成型方法已达40多种。其中最重要的是注塑,挤出,吹塑和压制等。它们几乎占了整个塑料成型的85%;其中注塑尤为突出,占塑料成型的30%以上。注塑模具成形是热塑性塑料成型的一种方法,几乎所有的热塑性塑料都可以用此方法成型,有些热固性塑料也可以用注塑模塑成型。第2章 塑件的工艺分析第2章 塑件的工艺分析该塑件是聚丙烯塑料盖产品,其零件图如图所示。本塑件的材料采用聚丙烯,生产类型为大批量生产。图2.1塑料盖图2.1塑件的工艺性

5、分析聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物,密度只有0. 90-0. 91g/cm3,是目前所有塑料中最轻的品种之一。它对水特别稳定,在水中的吸水率仅为0. 01%,分子量约8万一15万。成型性好,但因收缩率大(为1%2.5%).厚壁制品易凹陷,对一些尺寸精度较高零件,很难于达到要求,制品表面光泽好,易于着色。聚丙烯的结晶度高,结构规整,因而具有优良的力学性能。聚丙烯力学性能的绝对值高于聚乙烯,但在塑料材料中仍属于偏 低的品种,其拉伸强度仅可达到30 MPa或稍高的水平。等规指数较大的聚丙烯具有较高的拉伸强度,但随等规指数的提高,材料的冲击强度有所下降,但下降至某一数值后不再变化。温度

6、和加载速率对聚丙烯的韧性影响很大。当温度高于玻璃化温度时,冲击破坏呈韧性断裂,低于玻璃化温度呈脆性断裂,且冲击强度值大幅度下降。提高加载速率,可使韧性断裂向脆性断裂转变的温度上升。聚丙烯具有优异的抗弯曲疲劳性,其制品在常温下可弯折106次而不损坏。但在室温和低温下,由于本身的分子结构规整度高,所以抗冲击强度较差。聚丙烯最突出的性能就是抗弯曲疲劳性,俗称百折胶。无毒、无味,密度小,强度、刚度、硬度耐热性均优于低压聚乙烯,可在100左右使用。具有良好的电性能和高频绝缘性且不受湿度影响,但低温时变脆,不耐磨、易老化。适于制作一般机械零件、耐腐蚀零件和绝缘零件。常见的酸、碱等有机溶剂对它几乎不起作用,

7、可用于食具。聚丙烯具有许多优良特性:1、相对密度小,仅为0.89-0.91,是塑料中最轻的品种之一。2、良好的力学性能,除耐冲击性外,其他力学性能均比聚乙烯好,成型加工性能好。3、具有较高的耐热性,连续使用温度可达110-120。4、化学性能好,几乎不吸水,与绝大多数化学药品不反应。5、质地纯净,无毒性。6、电绝缘性好。7、聚丙烯制品的透明性比高密度聚乙烯制品的透明性好。它有很多优点但也有缺点:1、制品耐寒性差,低温冲击强度低。2、制品在使用中易受光、热和氧的作用而老化。3、着色性不好。4、易燃烧。5、韧性不好,静电度高,染色性、印刷性和黏合性差塑件精度要求,塑件工作要求不高,故选普通精度:级

8、2.2塑件的结构和尺寸精度及表面质量分析2.2.1结构分析从零件图上分析,该零件总体形状为圆形。因此,模具设计,该零件属于中等复杂程度.2.2.2尺寸精度分析从塑件的壁厚上来看,壁厚最大处为3.5mm,壁厚均匀,,在制件的转角处设计圆角,防止在此处出现缺陷,由于制件的尺尺寸中等。2.2.3表面质量分析该零件的表面除要求没有缺陷毛刺,内部不得有杂质外,没有什么特别的表面质量要求,故比较容易实现。综上分析可以看出,注塑时在工艺控制得较好的情况下,零件的成型要求可以得到保证.2.3 计算塑件的体积和质量计算塑件的质量是为了选用注塑机及确定模具型腔数。计算塑件的质量是为了选用注塑机及确定模具型腔数。计

9、算塑件的体积:V=18.8cm(单个)计算塑件的质量:根据设计手册可查得聚丙烯的密度为=1.06kg/dm塑件质量:M=V21g(通过3D软件测量得到)2.4 注塑机的初选根据塑件的计算重量或体积,选择设备型号规格,确定型腔数当未限定设备时,须考虑以下因素:采用一模四腔的模具结构,考虑其外形尺寸,注塑时所需压力和工厂现有设备等情况,初步选用注塑机XS-ZY-4000型。第3章 分型面选择和浇注系统设计3.1 注塑模具分型面的选择3.1.1 分型面的基本形式分型面的形式由塑料的具体情况而定,但大体上有平面式分型面、阶梯式分型面、斜面式分型面、曲面式分型面、综合式分型面。3.1.2 分型面选择的基

10、本原则选择分型面的基本原则:(1)保持塑料外观整洁;(2)分型面应有利于排气;(3)应考虑开模是塑料留在动模一侧;(4)应容易保证塑件的精度要求;(5)分型面应力求简单适用并易于加工;(6)考虑侧向分型面与主分型面的协调;(7)分型面应与成型设备的参数相适应;(8)考虑脱模斜度的影响11。3.1.3 分型面的选择1、确定成型位置由于塑件结构简单,所以不用设计小型心,型腔直接开设在定模板和中间板上.采用两排4个型腔分布.2、确定分型面采用单分型面注塑模,从AA分型面一次分型,如下图所示:图3.1 分型面3.2 浇注系统的设计3.2.1 浇注系统的组成浇注系统是将熔融的塑料从成型设备喷嘴进入模具型

11、腔所经的通道,它包括主流道、分流道、浇口及冷料。在设计注塑模具的浇注系统应注意以下几项原则12。(1)根据所确定的塑件型腔数设计合理的浇注系统布局。(2)根据塑件的形状和大小以及壁厚等诸多因素,并结合选择分型面的形式选择浇注系统的形式及位置。(3)应尽量的缩短物料的流程和便于清除料把,以节省原料,提升注塑效率。(4)应根据所选用塑件的成型性能,特别是它的流动性能,选择浇注系统的截面积和长度,并使其圆滑过渡以利于物流的流动。3.2.2 注塑模具主流道的设计主流道是熔融塑料由成型设备喷嘴先经过的部位,它与成型设备喷嘴在同一轴心线上。由于主流道与熔融成型设备喷嘴反复接触、碰撞,一般浇口不直接开设在定

12、模上,为了制造方便,都制成可拆卸的浇口套,用螺钉或迫合形式在定模板上13。(1)主流道的设计主流道是指浇注系统中从成型设备喷嘴与模具接触处开始到分流道为止的塑料熔体的流动通道。主流道的形状与尺寸对塑料熔体的流动速度和充模时间有较大的影响,因此,必须使熔体的温度降和压力损失最小。(2)主流道尺寸在卧式或立式成型设备上使用的模具中,主流道垂直于分型面。为了让主流道凝料能从浇口套中顺利拔出,主流道设计成圆锥形,其锥角 为26。小端直径d比成型设备喷嘴直径大0.5mm1 mm。由于小端的前面是球面,其深度为3mm5 mm,成型设备喷嘴的球面在该位置与模具接触并且贴合,因此要求主流道球面半径比喷嘴球面半

13、径大1mm2mm。流道的表面粗糙度值Ra为0.08 。(3)主流道浇口套主流道浇口套一般采用碳素工具钢如T8A、T10A等材料制造,热处理淬火硬度53HRC57HRC。浇口套的材料应选用优质钢T8A,并应进行淬火处理,为了防止成型设备喷嘴不被碰撞而损坏,浇口套的硬度应低于成型设备喷嘴的硬度。为了便于浇注凝料从主流道中取出,主流道采用为36左右的圆锥孔。浇口套于成型设备的喷嘴头的接触球面必须吻合,由于成型设备喷嘴是球面,半径是固定的,所以为使熔融塑料从喷嘴完全进入主流道而不溢出,应使浇口套端面的凹球面与成型设备喷嘴端的凸面接触良好,圆锥孔的小端直径则大于喷嘴的内孔直径,球面与主流道孔应以清角连接

14、,不应有倒拔痕迹。为了便于浇注凝料从主流道中取出,主流道采用为36度左右的圆锥孔,对流动性较差的塑料也可取得稍大一些,但过于大则容易引起注塑速度缓慢,并容易形成涡流。浇口套与塑料注塑区直接接触时,其出料端端面直径应尽量选得小些。浇口套于成型设备的喷嘴头的接触球面必须吻合,由于成型设备喷嘴是球面,所以为使熔融塑料从喷嘴完全进入主流道而不溢出,应使浇口套端面的凹球面与成型设备喷嘴端的凸面接触良好,圆锥孔的小端直径则大于喷嘴的内孔直径,球面与主流道孔应以清角连接,不应有倒拔痕迹,以保证主流道凝料顺利脱模14。定位环是模体与成型设备的定位装置,它保证浇口套与成型设备的喷嘴对中定位,定位环的外径应与成型

15、设备的定位孔间隙配合。浇口套端面应与定模相配合部分的平面高度一致。成型设备XS-ZY-4000的喷嘴球半径为18 mm,喷嘴孔径为2 mm。所以要使浇口套端面的凹球面与成型设备喷嘴的端凸球面接触良好,凹球面半径取19 mm,圆锥孔的小端直径则应大于喷嘴口内径,取3 .2mm,如图3.2。图3.2 浇口套主流道垂直于分型面。为了让主流道凝料能顺利从浇口中拔出,主流道设计成圆锥形,其锥角为 3。小端直径d比成型设备喷嘴直径大0.51mm。由于小端的前面是球面,其深度为35mm,取值为5mm,成型设备喷嘴的球面在该位置与模具接触并且贴合,因此要求主流道球面半径比喷嘴球面大12mm。3.2.3 分流道

16、的设计分流道是将熔融塑料从主流道截面及其方向的变化,平稳进入单腔中的进料浇口或主流道进入多腔的浇口的通道,它是主流道与浇口的中间连接部分,起分流和转换方向的作用,通常分流道设置在分型面的成型区域内。在注塑过程中,熔融的塑料在流经分流道时,应是它的压力损失以及热量损失最小,而以分流道中产生的凝料最少为原则,分流道的设计要点总体归纳如下:分流道的形状要考虑分流道的截面积与其周边长度的比最大为好,这样可以减少熔料的散热面积和摩擦阻力,减少压力损失。 在可能情况下,分流道的长度应尽量的短,以减少压力损失,避免模体过大影响成本,在多型腔模具中和型腔的分流道长度尽量相等,以达到注塑大时压力传递的平衡,保证

17、塑料尽可能同时均匀的充满各个型腔。在有些情况下分流道长度不能相等时,则应在浇口处作必要的补救措施,如果分流道较长时,应在其末端设置冷料穴,放置冷料和空气进入模腔15。在满足注塑成型工艺的前提下,分流道的截面积应尽量的小,但分流道的截面积过小会降低注塑速度,使填充时间延长,同时可能出现缺料、焦烧、皱纹、缩孔等塑件缺陷,而分流道过大则增大冷却时间应比型腔中塑件的冷却时间要短,才不影响注塑时的效率。因此在设计时应采用较小的截面积,以便于在试模是为不要的修正留有余地。分流道和型腔的分布是排列紧凑,距离合理,应采用轴对称或中心对称,使其平衡,尽量缩小成型区域的总面积。最好使型腔和分流道在分型面上的总投影

18、面积的几何中心和锁紧力的中心相重合。在分流道上的转向次数尽量少,在转向处应圆滑过渡,不能有尖角,这些都是为了减小压力损失,有利于物料的流动。当分流道设在定模一侧或分流道延伸较长时,应在浇口附近或分流道的交叉处设置钩料杆,以便于在开模时在钩料杆的作用下首先从定模中拉出分流道的凝料,并与塑料一起顶出。分流道的内表面不必要求很光,一般表面粗糙度取1.6m即可,这样可以在分流道的摩擦阻力下使料流外层的流动小些,使其分流道的冷却皮层固定,有利于熔融塑料的保温。在总体分布中,应综合考虑冷却系统的方式和布局,并留出冷却水路的空间。a分流道的形状和尺寸分流道开设在定模板上,其截面形状为半圆形,底部以圆角相连。

19、分流道为二次分流道,具体形状如图三。b、分流道的表面粗糙度由于分流道与模具接触的外层塑料迅速冷却,只有内部的熔体流动状态比较理想,因此分流道表面粗糙度要求不太低,一般Ra取1.6m左右,这可增加对外层塑料熔体的阻力,使外层塑料冷却皮层固定,形成绝热层。c、分流道在分型面上的布置形式分流道在分型面上的布置形式与行腔在分型面上的布置形式密切相关。由于行腔呈矩形形状分布,则分流道一般采用“非”字状分布。4.4.3、浇口的设计此套模具采用的是点浇口的形式,点浇口是一种截面尺寸很小的浇口。这种浇口由于前后两端存在较大的压力差,可较大程度地增加塑料熔体的剪切速率并产生较大的剪切热,从而导致容体的表现粘度下

20、降,流动性增加,有利于型腔的充填。第4章 成型零件的设计4.1 模具型腔的结构设计型腔大体有以下几种结构形式:整体式、整体组合式、局部组合式和完全组合式。型腔由整块材料制成,用台肩或螺栓固定在模板上。它的主要优点是便于加工,特别是在多型腔模具中,型腔单个加工后,在分别装入模板,这样容易保证各型腔的同心度以及尺寸精度要求,并且便于部分成型件进行处理等。型腔由整块材料制成,但局部镶有成型嵌件的局部组合式型腔。局部组合式型腔多于型腔较深或形状较为复杂,整体加工比较困难或局部需要淬硬的模具。完全组合式是由多个螺栓拼块组合而成的型腔。它的特点是,便于机加工,便于抛光研磨和局部热处理。节约优质钢材。这种形

21、式多用于不容易加工的型腔或成型大面积塑件的大型型腔上。这里选择整体式型腔。在塑料注塑模具的注塑过程中,型腔从合模到注塑保证过程中受到高压的冲击力,因此模具型腔应该有足够的硬度和刚度,总的来说,型腔所承受的力大体有合模时的压应力、注塑过程中塑料流动的注塑压力、浇口封闭前一瞬间的压力保证和开模时的压应力,但型腔所承受的力主要是注塑压力和保证压力,并在注塑过程中总是在变化。在这些压力作用下,当型腔的刚度不足时,往往会产生弹性变形,导致型腔向外膨胀,它将直接影响塑件的质量和尺寸精度。所以在模具设计时要首先考虑使型腔的壁厚和底板厚度都有足够的强度和刚度,以保证型腔在注塑过程中产生超过规定限度的弹性变形。

22、因此型腔壁厚和底板的计算和选择是十分重要的。(1)型腔侧壁厚度的计算按强度计算其壁厚S按下列公式计算 式中 型腔材料的许用应力,=156.8MPa p型腔内单位平均压力,P=38.4MPar型腔内半径,r=10mm代入公式得:S=4mm(2)底板厚度的计算按强度计算其壁厚H按下面公式计算 式中 型腔材料的许用应力,=156.8MPa p型腔内单位平均压力,P=38.4MPar型腔内半径,r=10mm代入公式得:H=5.5mm4.2 型芯的结构设计型芯的结构形式大体有:整体式、整体复合式、局部组合式、完全组合式。4.3 成型零件的尺寸确定(1)型腔尺寸计算型腔的各部分尺寸一般都是趋于增大尺寸,因

23、此应选择塑件公差的1/2,取负偏差,再加上-1/4的磨损量,而型芯深度则再加上-1/6的磨损量,这样的型芯的计算尺寸的表述如下。(a)型腔的径向尺寸的计算式: 式中 D0型芯的最小基本尺寸; 塑件的最大基本尺寸;S塑件的平均收缩率,S=0.02;塑件的公差,取八级精度;模具制造公差,按1/4选取;(b)型腔的深度根据尺寸的计算公式 式中 型腔深度的最小尺寸; 塑件的最大基本小尺寸;S塑件的平均收缩率;塑件的公差,取八级精度;模具制造公差,按1/4选取;(2)型芯尺寸的计算型芯的各部尺寸除特殊情况外都是趋于缩小尺寸,因此应选择塑件公差的1/2,取正偏差,再加上+1/4的磨损量,而型芯高度则加上+

24、1/6的磨损量.型芯的计算尺寸表达如下。(a)型芯的径向尺寸的计算式: 式中 型芯的最大基本尺寸; 塑件的最小基本尺寸;S塑件的平均收缩率;塑件的公差,取八级精度;模具制造公差,按1/4选取;根据公式计算得型芯的径向尺寸: (b)型芯的高度尺寸的计算: 式中 型芯高度的最大尺寸; 塑件内形深度的最小尺寸;S塑件的平均收缩率;塑件的公差,取八级精度;模具制造公差,按1/4选取;根据公式计算得型芯的高度尺寸:第5章 顶出机构的设计顶出机构的分类:按驱动方式分类可分为:手动顶出、机动顶出、启动顶出。按模具结构分类可分为:一次顶出、二次顶出、螺纹顶出、特殊顶出。(1)推出机构的结构组成 在注塑成形的每

25、个周期中,将塑料制品及浇注系统凝料从模具巾脱出的机构称为推出机构,也叫顶出机构或脱模机构。推出机构的动作通常是由安装在成型设备上的机械顶杆或液压缸的活塞杆来完成的。结构组成:由推出、复位和导向零件组成。(2)结构分类手动推出、机动推出、液压或气动推出。(3)结构设计要求塑件留在动模,塑件在推出过程中不变形、不损坏,不损坏塑件的外观质量,合模时应使推出机构正确复位,动作可靠。(4)结构设计(a)推杆推出机构推杆推出机构是整个推出机构中最简单、最常见的一种形式。由于设置推杆的自由度较大,而且推杆截面大部分为圆形,容易达到推杆与模板或型芯上推杆孔的配合精度推杆推出时运动阻力小,推出动作灵活可靠,因此

26、在生产中广泛应用。 但是因为推杆的推出面积一般比较小,易引起较大局部应力而顶穿塑件或使塑件变形,所以很少用于脱模斜度小和脱模阻力大的管类或箱类塑件。(b)推管推出机构推管推出机构是用来推出圆筒形、环形塑件或带有孔的塑件的一种特殊结构形式,其脱模运动方式和推杆相同。由于推管是一种空心推杆,故整个周边接触塑件,推出塑件的力量均匀,塑件不易变形,也不会留下明显的推出痕迹。(c)推件板的推出机构凡是薄壁容器、壳形塑件以及表面不允许有推出痕迹的塑料制品,可采用推件板推出推件板推出机构义称顶板顶出机构,它由一块与型芯按一定配合精度相配合的模板和推杆组成。 特点:推件板推出的特点是顶出力均匀,运动平稳,且推

27、出力大。但是对于截面为非圆形的塑件,其配合部分加工比较困难。 (d)活动嵌件及凹模推出机构有一些塑件由于结构形状和所用材料的关系,不能采用推杆、推管、推件板等简单推出机构脱模时,可用成形嵌件或型腔带出塑件。(5)顶出机构的设计原则: 塑件在成型顶出后,一般都留有顶出痕迹,但应尽量使顶出的残留痕迹不影响塑件的外观,这是在选择顶出形式和顶出位置时必须考虑到的问题。一般顶出机构应设在塑件的内表面以及不显眼的位置。注塑设备的顶出装置都设计在动模一侧,因此,在一般情况下开模时,尽量设计使塑件留在动模一侧,以便于顶出塑件。这在分型面的选择时就应充分考虑。在实践中如果出现塑件并没有留在动模侧的情况时,可设法

28、增加动默一侧的阻力,一是将型芯的脱模斜度变小,或增加型芯的表面粗糙度,或者在不影响塑件使用的前提下,在型芯侧面人为的开设横凹槽、凹窝等脱模障碍,以增大动模的阻力。在特殊情况下必须使塑件留在定模时可采用定模顶出机构。 塑件在成型顶出后,一般都留有顶出痕迹,但应尽量使顶出的残留痕迹不影响塑件的外观,这是在选择顶出形式和顶出位置时必须考虑到的问题。一般顶出机构应设在塑件的内表面以及不显眼的位置。顶出零件应有足够的机械强度和耐磨性能,使其在相当长的运作周期内平稳顺畅,无卡滞现象,并力求制造方便,容易维修。 顶出装置力求均匀分布,顶出力作用点应在塑件承受顶出力最大的部件,尽量避免顶出力作用于最薄的部位,

29、防止塑件在顶出过程中的变形和损伤。顶出零件应有足够的机械强度和耐磨性能,使其在相当长的运作周期内平稳顺畅,无卡滞现象,并力求制造方便,容易维修。第6章 冷却系统的设计塑料注塑成型是将熔融状态的塑料向模腔高压注塑,其后这些熔料在摸腔中冷却到塑料变形温度以下固化成型。在塑料固化成型过程中,由熔融状态冷却到固化状态是由熔料温度和模具的温差来实现的,而且一般说来,模具温度应在塑料热变形温度以下才能达到迅速固化成型的目的。但是模具的温度既不能过高也不能过低。模具温度过高会造成溢料,脱模困难,并使塑件固化时间延长,延长注塑成型周期,降低生产效率;模温过低则会影响注塑熔料的流动性,使塑料应力增大,并可能出现

30、熔接痕及缺料等制品缺陷,影响塑件质量。模具温度不均匀会使塑件变形,以及收缩率偏差等诸多问题影响塑件的质量。为此,控制模具温度是塑件注塑成型中的重要环节。第7章 排气系统在注塑模具的设计过程中,必须考虑排气结构的设计,否则,熔融的塑料流体进入模具型腔内,在填充模具的型腔过程中同时要排出型强及流道原有的空气,气体如不能及时排出会使制件的内部有气泡, 除此以外,塑料熔体会产生微量的分解气体。这些气体必须及时排出。否则,被压缩的空气产生高温,会引起塑件局部碳化烧焦,或塑件产生气泡,或使塑件熔接不良引起强度下降,甚至充模不满甚至会产生很高的温度使塑料烧焦,从而出现废品。排气方式有两种:开排气槽排气和利用

31、合模间隙排气。由于聚丙烯塑料盖注塑模是小型镶拼式模具,可直接利用分型面和镶拼间隙进行排气,而不需在模具上开设排气槽。第8章 成型设备有关参数校核1、模具闭合高度的确定根据零件数据测量确定: H=618mm2、 注塑机有关参数的校核本模具的外形尺寸为900710,XS-ZY-4000型注塑机模板最大安装尺寸为9501050;故能满足模具的安装要求。经验证,XS-ZY-4000型注塑机能够满足使用要求,故可以采用XS-ZY-4000型注塑机注塑量/cm34000注塑时间/t6螺杆直径/mm130注塑方式螺杆式注塑压力/MPa106合模力/KN10000注塑行程/mm370最大成型面积/cm2380

32、0螺杆转速r/min16,20,32,41,51,74移模行程/mm1000模板最大厚度/mm1000喷嘴孔直径/mm2.5模板最小厚度/mm700定位圈/mm150拉杆空间/mm1050X950推出形式,中心距中心推出合模方式液压-机械喷嘴球直径/mm10XS-ZY-4000型注塑机技术参数表第9章 模具特点和工作原理1、模具的特点:该模具是两板模,设计了1 个水平分型面。设计了定距拉杆, A 分型面是为了取出制件。该模具一模4件,节省了成本,降低了制造周期,提高了生产效率。2、模具的工作过程模具装配试模完毕后,模具进入正式工作状态,其基本工作过程如下。(1)对塑料进行烘干,并装入料斗。(2

33、)清理模具型芯、型腔,并喷上脱模剂,进行适当的预热。(3)合模、锁紧模具。(4)对塑料进行预塑化,注塑装置准备注塑。(5)注塑过程包括充模、保压、倒流、浇口冻结后的冷却和脱模。(6)脱模过程。制件的推出同一般注塑模具推出方式相同,即由注塑机推杆推动模具推板,从而推动推件杆将之间顶出。总结总 结这次课程设计针对设计内容进行了大量的工作,顺利完成了课程设计中所提出的各项任务,达到了课程设计的目的。通过此课程设计,掌握了模具设计的方法和步骤,并结合具体的零件进行了具体的设计工作,包括确定型腔的数目、选择分型面、确定浇注系统、脱模方式、温度调节系统的设计、注塑模成型零件尺寸的计算等。课程设计进行三维造型绘制;完成塑件注塑模具方案设计和相关设计计算;最后完成模具加工,掌握了完整的工程设计过程,工程设计应用能力得到了锻炼和提高。参考文献1. 屈华昌主编.塑料成型工艺与模具设计.北京:高等教育出版社,20012. 李澄,吴天生,闻百桥主编.机械制图.北京:高等教育出版社,19973.许发樾主编.实用模具设计与制造手册.北京:机械工业出版社,20024. 李军主编 , 精通PRO/E中文野火版模具设计.北京:中国青年出版社,20045塑料模设计及制造李学锋主编北京:机械工业出版社,2001年

展开阅读全文
