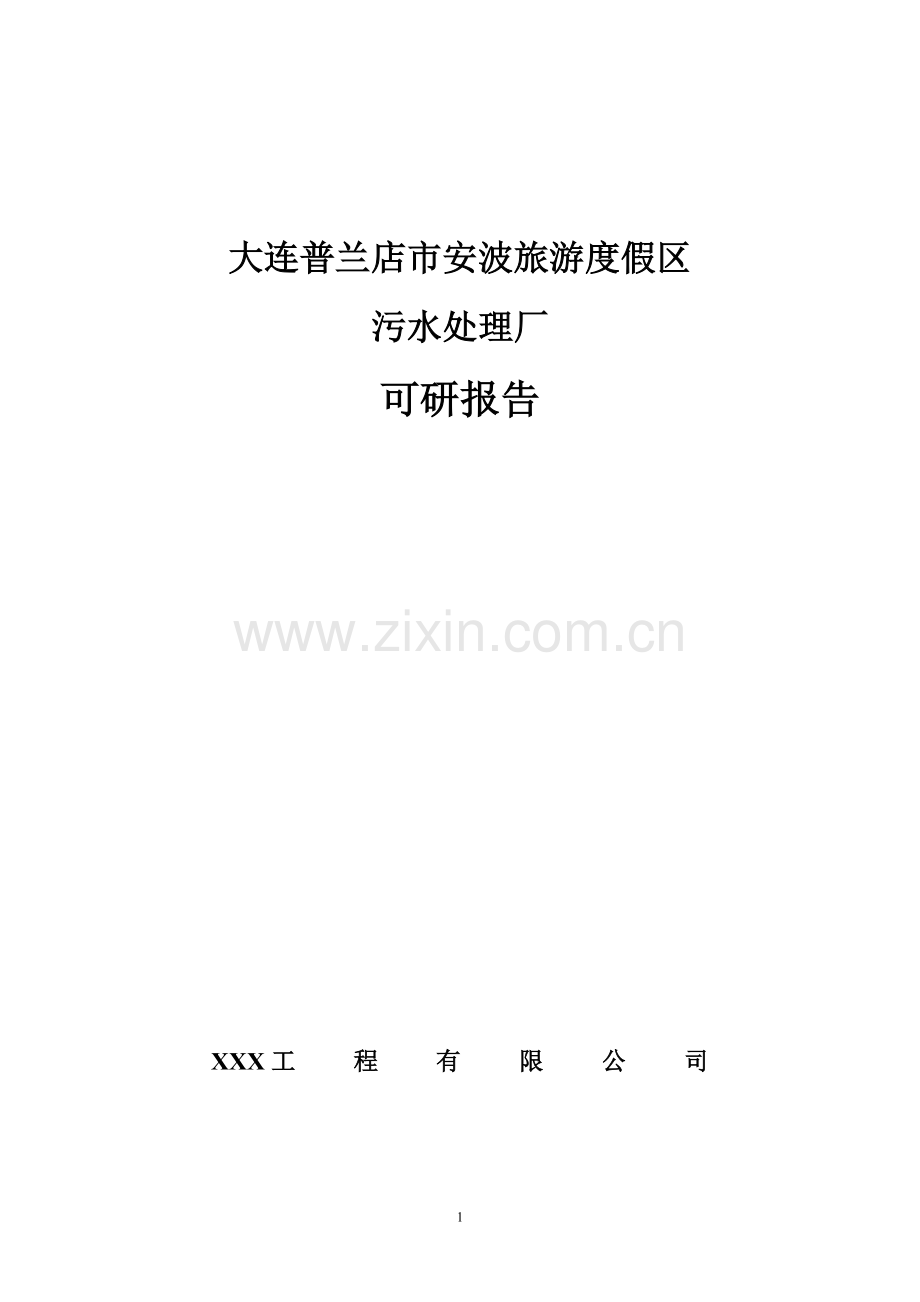

大连某市某旅游度假区污水处理厂项目申请立项可行性研究报告.doc

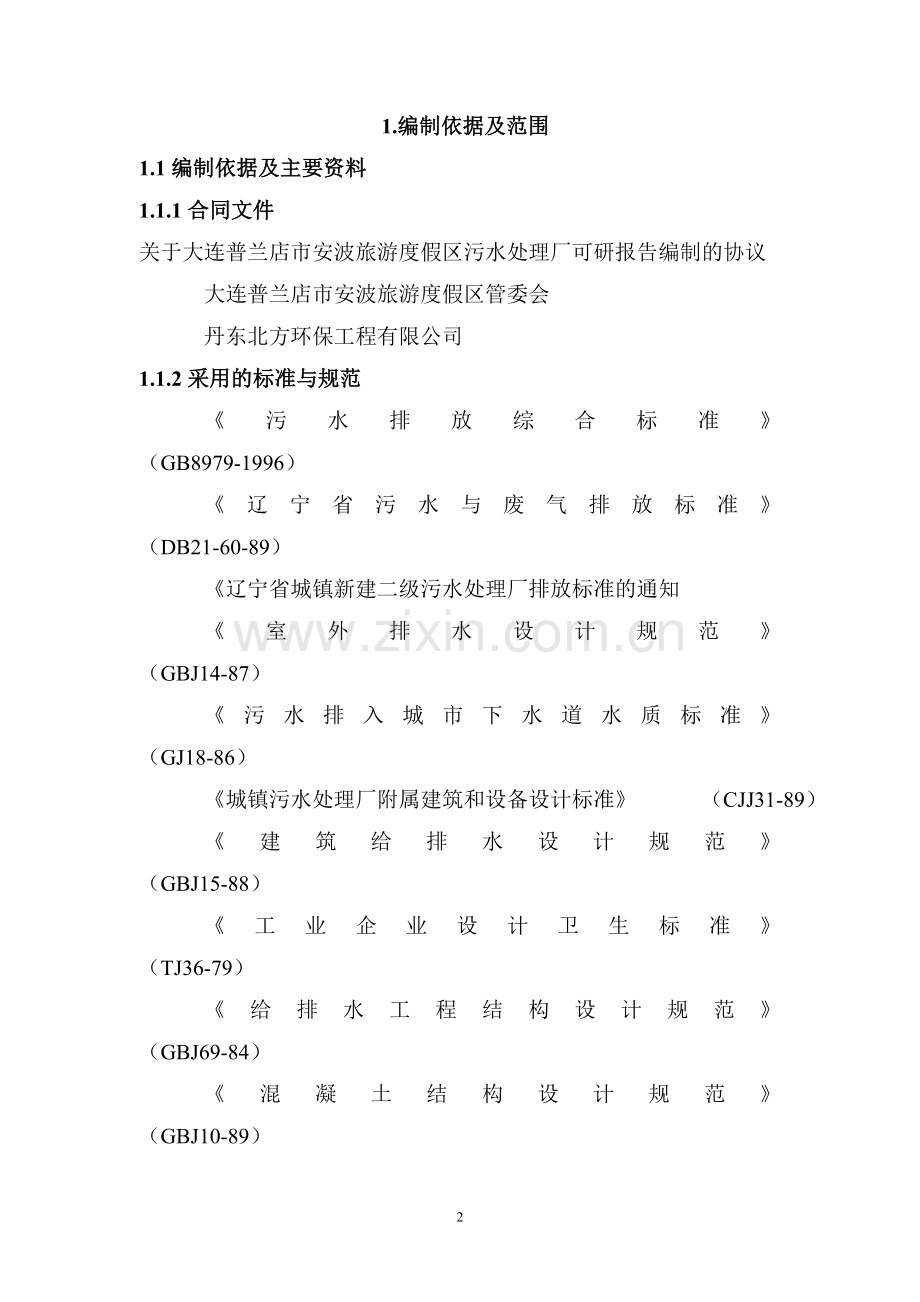

大连普兰店市安波旅游度假区污水处理厂可研报告XXX工程有限公司 1.编制依据及范围1.1编制依据及主要资料1.1.1合同文件关于大连普兰店市安波旅游度假区污水处理厂可研报告编制的协议大连普兰店市安波旅游度假区管委会丹东北方环保工程有限公司1.1.2采用的标准与规范污水排放综合标准 （GB8979-1996）辽宁省污水与废气排放标准 （DB21-60-89）辽宁省城镇新建二级污水处理厂排放标准的通知室外排水设计规范 （GBJ14-87）污水排入城市下水道水质标准 （GJ18-86）城镇污水处理厂附属建筑和设备设计标准 （CJJ31-89）建筑给排水设计规范 （GBJ15-88）工业企业设计卫生标准 （TJ36-79）给排水工程结构设计规范 （GBJ69-84）混凝土结构设计规范 （GBJ10-89）建筑地基基础设计规范 （GBJ-89）建筑设计防火规范 （GBJ16-87）工业企业采暖、通风及空气调节设计规范 （GBJ-85）工业企业燥声控制设计规范 （GB87-85）工业与民用供配电系统设计规范 （GB50052-95）电力装置的继电保护和自动装置设计规范 （GB50060-92）建筑防雷设计规范 （GB50057-94）通用用电设备配电设计规范 （GB50055-93）1.1.3.相关规划及主要资料 安波温泉旅游度假区总体规划投标方案中国城市设计研究院旅游规划研究中心 2000年9月大连安波温泉旅游度假区总体规划暨控制性详细规划电力工程规划图大连安波温泉旅游度假区总体规划暨控制性详细规划燃气供热规划图大连安波温泉旅游度假区总体规划暨控制性详细规划给水规划图大连安波温泉旅游度假区总体规划暨控制性详细规划防洪排水图 普兰店市规划设计院 2002年2月1.2编制原则及编制范围1.2.1 编制原则 1. 大连安波温泉旅游度假区总体规划指导下，根据城市总体布局及环境要求，并结合城市排水现状，对城市污水进行处理。2.采用先进简单可行技术，并尽量使用国产设备，以降低工程造价和处理成本，方便运行操作，并易于扩建。3.充分发挥建设项目的社会效益、经济效益和环境效益。 1.2.2 编制范围 本工程包括：1. 大连安波温泉旅游度假区污水厂工程；2. 截流干管工程。2.概述2.1安波温泉旅游度假区概况2.1.1地理位置大连城普兰店市安波镇温泉旅游度假区位于大连卫星城普兰店市北郊，东经12222，北纬3958，北与盖州市接壤，南距大连市150km，距普兰店市75km，距盖州市80km，离黄海大道城子坦出入口35km。区内公路交汇、四通八达。辖区安波镇、俭汤乡总面积305km2 , 总人口4.4万。这里气候宜人，冬无严寒、夏无酷暑，四季分明，年平均气温810，年降雨量为748.3mm，无霜期为184天。近年来随着温泉旅游业的发展，安波镇的城市基础设施在交通、供电、电讯、文化、卫生等方面不断日趋完善。2.1.2 旅游度假区规模与旅游资源2.1.2.1度假区规模 安波温泉旅游度假区为大连城普兰店市辖属，包括安波温泉旅游镇、古银杏公园、玉皇庙、报恩寺、七道房水库生态培育保护区、和鸡冠山自然保护区七个功能区。现镇内人长住口为4700人。 2.1.2.2旅游资源 以安波为中心和周边独特的自然风光，良好的生态环境，丰富的人文景观构成了安波温泉旅游度假区未来发展的主体。安波温泉经勘测，温泉水矿区构造断裂发育，隐伏于沟谷中，范围内循环水量和深度大，温度高，溶进了大量矿物质。1973年经大连市地质队物探抽水实验，安波镇北东向主断裂带内热水连通良好，水位降到地面下31.6m，稳定延续118个水时，流量20.8升/秒，温泉水量充沛，用之不尽，日出水量可达5000吨，俭汤温泉日出水量可达3000吨。近几年来，安波温泉度假区加大招商引资力度，目前共建有度假村、疗养院、宾馆、酒店等42家，拥有床位2500张，全年可接待游客50万人次。2.1.3 经济状况2.1.3.1工业生产 安波镇工业生产发展呈现多元结构模式，现有镇、村、个体、私营企业近200家，龙头企业安波丝绸厂充分利用当地柞蚕资源和地下温泉资源，生产的柞蚕水缫丝远销亚洲、美、澳等国家。服装加工业和针织品生产也具有一定规模。安波的石材储量十分丰富，且质好色优，经过当地能工巧匠的精心加工雕刻，其产品得到日本、韩国客商赞誉，开发前景十分广阔。安波的果品加工，粮谷加工以及木工建筑、水泥预制件等工业项目十分旺盛，资源充足，市场广阔，具有很大发展潜力。2.1.3.2 农村经济 安波镇农业生产主要以水果、粮食、蔬菜为主，兼营农产品的深加工。水果生产是安波镇经济的支柱产业，全镇拥有果树120万株，主要有苹果、桃和葡萄，名优特新品种达85%以上。安波镇具有发展畜牧业的自然优势，全镇牛的饲养量达5000头，养牛专业屯、专业户和养羊专业户星罗棋布。安波镇有山地面积14万亩，森林覆盖率达60%，发展林业生产前景极为广阔。如今，蔬菜温室大棚发展迅速，极大地提高了土地的利用率，促进安波地区农业生产进一步走向产业化。2.2自然条件 2.2.1 气象安波温泉旅游度假区年平均温度8-100C，最高气温3.50C，最地气温-22.60C，年降水量748.3mm 。区属东北冻土层较浅、冻土期较短，年无霜期为170-200天，最大冻土层为88cm。2.2.2 地形与地貌安波温泉旅游度假区属丘陵地带，地势，山地占，平原，水域，其他。丘陵海拔高度。2.2.3 水资源状况安波温泉旅游度假区地表水系属黄海水系。河流、水系密布，大小河道 条，分别汇入碧流河而后入海。大小水库56座。其中域内东北部的碧流河水库是东北地区的大型水库之一，大连市饮用水水源地，最大库容9.34亿m3，是一座以供水为主，兼有防洪、发电、灌溉、养鱼、游览观光的综合性水利枢纽工程。距安波镇北3km处的七道房水库拥有万亩水面，夏日钓鱼、游泳、划船，冬天又是滑冰场，周边万亩落叶松林已形成良好的生态保护环境，尤其是水库大坝两侧的鱼状小山隔水拥抱，首尾相交，形似先天太极图，尉为奇观，为安波温泉区提供了足够的淡水资源。温泉资源。安波温泉水矿区内构造簖裂发育，隐伏河谷中，范围内循环水量大和温度高，溶进大量矿物质。水表观为无色透明，微带硫化氢气味，PH值为8.65，温度73；化学成分为可溶性偏硅酸、重碳酸盐和硫酸钠。温泉水量充沛，日出水量达5000吨。碧流河。2.2.4地震烈度 安波温泉旅游度假区地震烈度为 度。2.3 供排水状况3.给排水状况与预测3.1 供水状况3.1.1 水源安波镇水源建设主要是距安波镇北3公里的七道房水库。为了保证供水可靠性，配水管网均设置为环状。根据国家规范要求，当一处发生事故时，管网仍保证70%的市区可用上水这一要求，在整个规划区内东部分设一个环，西部分设一个环。为了满足城市消防用水要求，主、次干管配水管不应小于DN200mm,并在管道建设同时设消防栓。规划DN400mm及以上的管径长度2.1公里，DN300mm及以上的管径长度11.3公里。规划在理疗西山新建一座净水厂，日处理能力3万吨/日。高程为110m，在水源至净水厂间加设串联增压泵房，平时，从水源到净水厂至城区管网全部重力供水，用水高峰时，不定期起用串联水泵。净水厂占地控制在3公顷，日处理能力3万吨/日，能满足城市供水要求。温泉热水。现有温泉井两口，热水高位水塔两座，总容量600吨/日，供水主管径为DN150mm，支管DN100mm。3.1.2用水量现状根据人口规划，供水普及率按近期80%，远期100%计。近期供水人口为4700人。根据城市发展目标和平面布局规划，参照室外给水设计规范GB1386居住区生活用水量定额，规划近期用水标准为每人每日70升。温泉井两口，总容量600吨/日。目前供水能力已满足现状以及规划的文化、娱乐、酒店、游泳馆等重要办公场所等供水要求。3.2 排水排放现状安波温泉旅游度假区供水包括城镇居民自来水和文化娱乐温泉水两部分。由这两部分产生的污水，没有任何处理，通过排水沟直接排到就近的河道里，最终汇流到碧流河。旅游度假区内复州河、寺沟河、安波河成了排污河道。每年排入碧流河大量污水对碧流河产生一定污染，对碧流河下游城镇居民和工农业用水产生不良的影响。3.2.1污水排放量计算 1.现用水量 安波温泉旅游度假区城镇居民和文化娱乐自来水用量1500吨/天；温泉水量1000吨/天；工业企业用水量500吨/天。共计用水量1500+1000+500=3000吨/天。 2.现排放量根据用水量估算，参考室外排水设计规范（GBJ14-87），取污水综合排放系数0.85，则现排放量为：污水排放量=用水总量0.85=30000.85=2550吨/天生活污水排放量=用水量0.85=25000.85=2125吨/天，考虑到地下水入渗到生活污水管道上，这一部分水的比例为生活污水水量的10%。实际污水排放量=2550+212510%=2762.5吨/天。安波温泉旅游度假区污水排放量设计值为3000m3/d。3.2.2实测污水排放量3.3 城市用水量预测3.3.1生活用水量预测2010年供水人口，乡镇人口为13700人，由于安波旅游度假区流动人口应包括日高峰游人量5300人/日，即至2010年供水人口为1.9万人。规划2010年为每人每日100升，到2010年日供水水量1900吨。3.3.2生产用水量到2010年生产用水量1000吨/天3.3.3 旅游度假区绿化用水 2010年安波旅游度假区，人均绿地9平方米，用水定额1.51L/m2.d ，浇灌季节5-10月共5个月，日用水量260吨/天。3.3.3温泉水量根据安波温泉旅游度假区管委会的意见，除供度假村、疗养院、宾馆、酒店温泉水外，对住宅部分只对高档别墅区进行热水配套设置，具体温泉供水干管分布情况，中国城市规划设计研究院已做出设计。安波温泉开采量 5000吨/天。2010年用水量见下表表3-1 2010年安波温泉旅游度假区用水量表 名称生活用水量生产用水量温泉水量绿化与公用设施用水其它用水总量水量m3/d1900200050002000800117003.4 防洪排水规划3.4.1 防洪排水原则 防洪排水是城市现代化建设的必要保障，城市规划和建设应给予高度重视。 排水体制为雨污分流制 依法对排水设施进行管理 雨水就近排入河渠 污水处理要达到二级处理标准5 加强河道管理，定期清淤河渠，保障泄洪畅通。3.4.2 防洪排水规划由于规划区内有复州河、寺沟河、安波河四条河交汇经过，因而雨水排放非常流畅。部分雨水就近排入河道，部分雨水通过管道截至入河。3.5 污水排放量预测3.5.1 排放量预测 根据给水规划，污水预测如下： 生活污水量按生活给水量的80%计算，其它污水量按给水量的85%计算，则规划2010年污水量预测如下：生活污水量=190080%=1520吨/日温泉洗浴污水量=500080%=4000吨/日其它污水量=280085%=2330吨/日总污水量=5520+2330=7900吨/日3.5.2 污水排放量分布3.6 污水水水质污水厂进水水质是决定污水处理厂的主要依据，污染浓度如取值偏高，会造成很大的浪费；如低于实际值，又会导致污水厂超负荷运行，达不到预期的处理效果。安波温泉旅游度假区污水主要由生活污水和生产污水组成。生活污水为城镇居民生活排放污水和度假村、疗养院、宾馆、酒店排放的生活污水及洗浴污水。生产污水为槽丝厂排放的污水。3.6.1 2000年安波温泉旅游度假区在不同排污口同步监测污染物排放情况2000年安波温泉旅游度假区在不同排污口同步监测污染物排放情况见表3-2 2000年测量的各排污口污染物排放情况表 表3-3序号排污口平均排放量（t/d）PHSS（t/d）CODcr（t/d）BOD5（t/d）1234563.6.2 生活污水污染物排放量到2010年，安波温泉旅游度假区生活污水排放量为1900吨/天。城市污水厂设计进水水质应采用未来城市污水平均水质。根据规范，居民生活污水排放量取：BOD5 =30g/cap.d SS=45 g/cap.d 到2010年，规划人口（包括旅游人口）1.9万人，则生活污水污染物排放量为： BOD5=303651.910-3=20.8吨/年COD= 2BOD5=41.6吨/年SS=453651.910-3=31.2吨/年3.6.3温泉污水污染物排放量到2010年，安波温泉旅游度假区废水排放量8000吨/天。3.6.4工业生产污水污染物排放量 到2010年，工业生产污水排放量4000吨/天，污染物排放量见下表3-4厂名排水量（t/a）BOD5CODcrSSmg/L（t/a）mg/L（t/a）mg/L（t/a） 3.6.5 其它污染源污染物排放量到2010年，安波温泉旅游度假区其它废水排放量2330吨/天。参照生活污水污染浓度。经计算，各污染物排放量为COD= 51吨/年，BOD=25.5吨/年。3.6.6 设计进水水质混合污水的污染物平均浓度计算结果见表3-5表3-5 混合污水的污染物平均浓度污染物种类生活排放（t）温泉排放（t）工业排放（t）其 它（t）合计（t）浓度（mg/l）BOD5CODcrSS基于上述计算，参照其它城市污水水质资料，结合分析安波镇发展等因素，确定普兰店市安波温泉旅游度假区污水处理厂进水水质，见表3-6。表3-6 污水处理厂设计进水水质指标CODcrBOD5SSNH3-N+TP含量(mg/l)350180220303 4.项目建设的必要性安波镇随着基础设施不断完善，旅游业得到蓬勃发展。尤其安波周围的自然风光，良好的生态环境和得天独厚的温泉地热资源，为旅游业的发展奠定基础。目前现有度假村、疗养院、宾馆酒楼42家，拥有床位2500张，全年接待游客50万人次，预计到2010年接待游客将达到180万人次。安波工业和农业也得到了长足的发展。工业以丝绸、石材、果品、粮谷加工及土木建筑为主，农业在水果、粮食和畜牧业方面有明显的优势，农业正向集约化、产业化迈进。旅游业与工业发展，人口增加，产生大量的污水。而目前污水不经处理直接排至河道，河水已受到一定污染。按此发展，污水量不断增加，良好的生态环境也必然遭到破坏。不仅旅游业受到影响，而且下游居民、工业和农业用水也会受到严重威胁。特别是大连地区淡水资源有限，所以保护水资源是发展首先考虑的问题。因此安波镇有必要建一座污水处理厂，才能有利于大连地区可持续性发展。（1）.安波温泉旅游度假区内几条河道均已成了度假区排污明渠，快变成污水沟。所以建污水厂，实施污水截流工程。截流后，这些河流将成为旅游度假区景观，改善沿岸人民的生活环境。（2）.清洁市区河道的水质，恢复美好景色，是以温泉旅游度假为支柱产业的安波尤为重要。并且国家明文规定，建设城市污水处理厂是我国旅游城市和卫生城市的指标之一。（3）.安波温泉旅游度假区位于大连主要河流碧流河上游。碧流河水库是大连饮和工农业用水重要水源，减少对碧流河水质污染是安波温泉旅游度假区义务。也关系到安波温泉旅游度假区生存与发展。5配套管网和泵站工程5.1 配套管网和泵站工程的设计原则1. 根据安波温泉旅游度假区污水与雨水采用分流制。2. 控制污水管道的每天深2.0-5.0米，以便街区污水管道的接入。污水管道的充满度、坡度及污水流速按室外排水设计规范要求控制。5.2 排水管网现状5.3 水量预测5.3.1 服务范围5.3. 2水量预测5.4 配套管网和泵站设计5.4.1 管道设计5.4.2 泵站设计6.污水处理厂建设方案 6.1污水处理厂建设应考虑的的因素（1）.遵循城市的总体规划 污水处理厂的建设应以旅游度假区的总体规划选择污水厂的规模、污水处理排放标准以及污水干管的设计规划为依据，厂址的选择应严格遵循旅游度假区排水规划。（2）.经济和可靠性相结合 在考虑污水厂建设时，从工艺选择、设备选择、厂址征地选择、截污干管设计都应充分考虑尽量降低投资和减少运行费用。6.2污水处理厂建设方案的比选6.2.1 可以选择的厂址规划污水处理厂一座，选址应在规划区外河流的下游，即便于污水的处理，也减少了对度假村的景观影响及环境污染。6.2.2 污水处理厂建设方案的比选6.2. 3 污水处理厂建设方案6.3 工程规模 本工程应从实际情况出发，在安波温泉旅游度假区总体规划的指导下，既考虑近期建设又考虑远期发展，使工程建设与旅游度假区发展相协调，既保护环境又最大程度地发挥工程效益。 污水处理厂建设规模：到2005年3000吨/天，到2010年8000吨/天。6.4 水质目标 污水处理后排入碧流河，按照在国家地面水环境质量标准碧流河为类水体，流量为吨/时。按照污水综合排放标准（GB8978-1996）中规定，经污水厂处理的污水执行一级排放标准。按辽宁省环境保护局文件（辽环发2000107号“关于辽宁省辖区城市二级污水处理厂执行排放标准的通知”中排放的标准，水质要差一点。考虑本河水身的自净能力，对河水水质基本上无影响。因此污水处理厂排放水质执行辽宁省环境保护局文件（辽环发2000107号“关于辽宁省辖区城市二级污水处理厂执行排放标准的通知”中排放的标准。具体值如下：表5-1 污水处理厂排放水质指标CODcrBOD5SSNH3-N+TP含量(mg/l)10030302516.5污水处理厂设计水位的确定1.地面标高 2.河水正常水位标高 3.河水洪水水位标高 4.设计水位 7.处理工艺论证7.1 工艺概述污水处理工艺的选择应根据设计水质、水量和受纳环境容量或国家规定的排放标准，确定处理程度，从而选择处理工艺。污水处理工艺，一般包括前（预）处理、一级处理、二级处理、深度二处理和三级处理。前处理去除漂浮物，一级处理主要去除SS（包括颗粒较大的颗粒）二级处理主要去除BOD和SS，深度处理是具有生物脱氮除磷功能的二级处理。格栅单元属前处理，是污水不可缺少的环节。本工程污水系统采用截流式分流制，污水悬浮物较少，另外水量也较少。因此，本工程粗格栅采用人工格栅。较细的悬浮物不便人工清理，所以细格栅采用机械格栅。以避免对后续单元损害和干扰，确保安全运行。一级处理包括沉砂池和沉淀池。污水中颗粒较大的砂粒较多，需设置沉砂池将砂粒去除。二级处理主要是普通活性污泥法和生物膜法。污水生物处理过程中将产生大量污泥，有机物含量较高且不稳定，易腐化，并含有寄生虫卵，若不妥善处理，减产生二次污染。污泥处理的主要目的是稳定污泥、减少污泥体积、利用污泥中有用物质。通常，城市污水处理厂 污泥处理工艺为：剩余污泥 污泥浓缩 污泥消化 污泥脱水 泥饼外运一、处理方案选择的原则 （1）.技术成熟，处理效果稳定，保证出水水质达到国家规定的排放要求。 （2）.基建投资和运行费用低。 （3）.运行管理方便，运行灵活，并可根据不同的进水水质和出水水质要求调整运行方式和工艺参数。 （4）.选择工艺技术和设备先进可靠，国产化程度高。 （5）.留有挖潜和扩建的余地。 （6）.便于实现工艺过程的自动化。二、污水处理工艺的选择根据确定的污水处理厂进水及出水水质要求，对于污水中的BOD5、CODcr，SS这三项指标，只需二级处理既可实现预期的目标。水中的NH-N。由于采用升流曝气式生物滤池，除具有较强的好氧作用外，还具有一定厌氧作用，而且排水控制BOD530mg/l，因此NH3-N25mg/ l完全可以达到的。 综上所述，我们认为本工程以生物滤池法作为优选方案。目前国内外已经运行的污水厂的情况看，得到充分肯定是活性污泥法和生物膜法。活性污泥可选择的工艺：传统活性污泥法、氧化沟工艺、CASS（SBR法改进工艺）等。生物膜法可选择的工艺：生物滤池法、接触氧化法等。结合波温泉旅游度假区污水处理厂进水水质的特点、出水水质要求和处理水量，在进行多方案的基础上，选择生物滤池工艺和CASS法进行技术经济比较。从而确定最佳方案。7.2 污水厂主要设计参数本工程设计规模为3000m3/d，污水总变化系数取1.85，一级处理流量为Qmax=30001.85=5550 m3/d=231 m3/h；截污干管为分流制管道，截流倍数采用 。污水厂的截流倍数采用 。本工程设计水质及污染物去除率见表6-1表6-1 设计进出水质及去除率项目BOD5（mg/l）CODcr（mg/l）SS（mg/l）NH3-N（mg/l）进水18035022030出水301003025去除率（%）837186177.3处理后污水去向 污水经污水处理厂后有两个出口：排至镇内河道或回用。回用用于城市绿化、车辆冲洗和冲厕等。其水质达到生活采用水水质标准（CJ25.1-89）。即为：CODcr50mg/l；BOD510mg/l；SS5mg/l；NH3-N+10mg/l；PH=6.5-9.0 由此可见，如污水回用需进一步处理（如混凝沉淀，吸附消毒处理）。现在暂时排至镇内河道。7.4 CASS工艺7.4.1概述 CASS工艺是间歇是活性污泥法的一种变革，CASS特指设有一个分建或合建式生物选择器的可变容积，以序批曝气非曝气方式运行的充放式间隙活性污泥处理工艺，在一个反应器中完成有机污染物的生物降解和泥水分离的处理功能。整个系统以推流方式运行，而各反应区则以完全混合的方式运行以实现同步碳化和硝化反硝化功能。 CASS工艺循环运行过程：CASS以一定时间序列运行，其运行过程包括充水曝气、充水泥水分离、上清液滗除和充水闲置等四个阶段并组成其运行的一个周期。不同运行阶段的运行方式可根据需要进行调整，如无反应充水（即进水时既不曝气也不搅拌）、无曝气充水混合、充水曝气及不进水曝气等。一个运行周期结束后，重复上一周期的运行并由此循环不止。循环过程中，反应器内的水位随进水而由初始的设计最低水位逐渐上升至最高设计水位，因而运行过程中其有效容积是逐渐增加的（即变容积运行）。曝气和搅拌阶段结束后，在静止条件下使活性污泥絮凝并进行泥水分离，沉淀结束后通过移动堰表面滗水装置排除上清水层并使反应器中的水位恢复至设计最低水位，然后重复上一周期运行。7.4.2处理流程 进厂污水首先经粗格栅去除大颗粒悬浮颗粒之后，进入集水池，经污水提升泵提升后流经细格栅，进一步去除悬浮固体和小颗粒杂质。然后进沉砂池，池内砂由砂泵提至砂水分离器。由沉砂池出来的污水流进CASS反应池，在经过曝气，沉淀之后，上清液进入砂滤池进行砂滤，出水消毒后达标排放。沉淀的污泥进入贮泥池，经浓缩压滤机进行浓缩和脱水，脱水后的干泥外运。工艺流程如下：污水 粗格栅 集水池 提升泵 细格栅 沉砂池 出水排放 接触池 砂滤池 CASS池 砂水分离器 泥饼外运 浓缩脱水机 贮泥池 7.5曝气生物滤池工艺7.5.1概述曝气生物滤池是普通生物滤池的一种变形，也可看成是生物接触氧化法的一种特殊形式，即在生物反应器内装填高比表面积的颗粒填料，以提供微生物膜生长的载体，并根据污水流向不同分为下向流或上向流，污水由上向下或由下向上流过滤料层，在滤料层下部鼓风曝气，使空气与污水逆向或同向接触，使污水中有机物与填料表面生物膜通过生化反应得到稳定，填料同时起到物理过滤作用。本设计采用上向流曝气生物滤池，共分三个区域，即缓冲配水区、承托层及滤料层、出水区及出水槽。待处理污水由管道流入缓冲配水区，污水在向上流过滤料层时，经滤料上附着生长的微生物膜净化处理后经过出水区和出水槽由管道排出。缓冲配水区的作用是使污水均匀流过滤池。在待处理污水进入滤池起，同时由鼓风机鼓风并通过管道向池内供给微生物膜代谢所需的空气（氧源），生长在滤料上的微生物膜从污水中吸取可溶性有机污染物作为其生理活动所需的营养物质，在代谢过程中将有机污染物分解，使废水得到净化。7.5.2处理流程 进厂污水首先经粗格栅去除大颗粒悬浮颗粒之后，进入集水池，经污水提升泵提升后流经细格栅，进一步去除悬浮固体和小颗粒杂质。然后进入沉砂池，池内砂由砂泵提至砂水分离器。由沉砂池出来的污水流进初沉池，去除水中细小悬浮物和部分有机杂质。沉淀池出水上清液进入生物滤池，在此进行氧化去碳和硝化反硝化去除氨氮，出水进贮水池，从贮水池溢流至砂滤池进行砂滤处理，出水经接触池消毒后达标排放，贮水池水用于反洗生物滤池。初沉池下排出的泥浆与生物滤池反洗污泥进入贮泥池，经浓缩压滤机进行浓缩脱水，脱水后的干泥外运。工艺流程如下：污水 粗格栅 集水池 提升泵 细格栅 沉砂池 外排 接触池 砂滤池 贮水池 生物滤池 初沉池 泥饼外运 浓缩脱水机 贮泥池 砂水分离器7.6 两种污水处理方案比较通过两种工艺主要参数、数量、构筑物占地面积及技术经济比较对比，来确定处理工艺。表6-2两种工艺主要参数、数量、构筑物占地面积对比名称CASS工艺曝气生物滤池工艺粗格栅间平面尺寸4m5m，地下部分2m，地上部分3.5m。一台人工格栅，栅宽300mm，栅条间隙20mm。平面尺寸4m5m，地下部分2m，地上部分3.5m。一台人工格栅，栅宽300mm，栅条间隙20mm。提升泵房平面尺寸7m5m，地下深5m，地上部分3.5m。集水池容积V=105m3。150QW200-18.5型污水泵三台，两用一备。每台Q=180m3/h , H=18.4m，配电机功率18.5KW。电动葫芦一个，用于泵检修。平面尺寸7m5m，地下深5m，地上部分3.5m。集水池容积V=105m3。150QW200-18.5型污水泵三台，两用一备。每台Q=180m3/h , H=18.4m，配电机功率18.5KW。电动葫芦一个，用于泵检修。细格栅间平面尺寸5m5m。一台旋臂式弧形格栅。栅宽400mm，栅条间隙8mm，回转半径500mm，电动机功率0.37KW。一台人工格栅为备用，栅宽400mm，栅条间隙8mm。电动葫芦一个，用于检修。平面尺寸5m5m。一台旋臂式弧形格栅。栅宽400mm，栅条间隙8mm，回转半径500mm，电动机功率0.37KW。一台人工格栅为备用，栅宽400mm，栅条间隙8mm。电动葫芦一个，用于检修。沉砂池WLCS-50A型钟式沉砂池两台。每台处理能力Q=50L/s。沉砂部分D=1.83m , 砂斗d=1.0m , 高H=2.8m。1PN型排砂泵一台。每台Q=7.2m3/h，H=14m，配电机功率3KW。WLCS-50A型钟式沉砂池两台。每台处理能力Q=50L/s。沉砂部分D=1.83m , 砂斗d=1.0m , 高H=2.8m。1PN型排砂泵一台。每台Q=7.2m3/h，H=14m，配电机功率3KW。砂水分离器选用LX5C-5.0型螺旋除砂器一台，最大处理水量5.0m3/h， 最大除砂量（湿）2.0m3/h，锥形体容积0.65m3/h，出砂量0.30m3/h。选用LX5C-5.0型螺旋除砂器一台，最大处理水量5.0m3/h， 最大除砂量（湿）2.0m3/h，锥形体容积0.65m3/h，出砂量0.30m3/h。初沉池Hxc-120型斜板沉淀池两台（采用组合式）。每台尺寸6m7m8.2m。每台处理水量为100120m3/h。斜板倾斜度取60。螺旋排污泵一台，配电机功率5.5KW。Hxc-120型斜板沉淀池两台（采用组合式）。每台尺寸6m7m8.2m。每台处理水量为100120m3/h。斜板倾斜度取60。螺旋排污泵一台，配电机功率5.5KW。CASS池CASS反应池两座。每池尺寸28m7m4m。生物选择区容积V=75m3，长2.7m。滗水器总滗水量为300m3，滗水深度1m。采用三台套筒式滗水器，每台排水量120m3/h生物滤池上向流曝气生物滤池（圆形）四座。每座直径为4m，总高6.5m。滤料高3.5m。贮水池圆形贮水池一座。直径7m，高6m。反洗泵房平面尺寸5m5m。选用10SH-19型反洗泵两台。每台流量480m3/h，扬程15m。配电动机功率30KW。回流泵房平面尺寸6m4m选用1PN型泥浆泵三台，两用一备。每台Q=7.216m3/h，H=1412m。每台配电机功率3KW。鼓风机选用RF-245型罗茨鼓风机两台，一用一备。风量51.186.6m3/min，风压70KPa。选用RC-100型罗茨鼓风机一台用于贮泥池搅拌。风量3.1310.6m3/min，风压70KPa。JAS-80-2500型鼓风机三台，两用一备（其中一台用于贮泥池搅拌）。每台风量7.2m3/min，风压78.4KPa。JAS-125-1750型三叶风机一台进行反洗。每台风量580m3/h，风压88.2KPa。砂滤池两座，每座直径4m，高5.5m。两座，每座直径4m，高5.5m。接触池接触池一座。容积65m3,直径4m，高5.2m。接触池一座。容积65m3,直径4m，高5.2m。二氧化氯发生间平面尺寸5m5m。采用二氧化氯做消毒剂。H2000-2000型二氧化氯发生器一台，产量为2000g/h。配电机功率2.0KW。平面尺寸5m5m。采用二氧化氯做消毒剂。H2000-2000型二氧化氯发生器一台，产量为2000g/h。配电机功率2.0KW。盐酸贮存间平面尺寸5m5m。贮盐酸槽一台，直径1.5m，高2m。平面尺寸5m5m。贮盐酸槽一台，直径1.5m，高2m。氯酸钠贮存间平面尺寸5m5m平面尺寸5m5m贮泥池圆形贮泥池一座。直径3.6m，圆柱部分高3m，锥体部分高2.6m，锥体倾角为55。圆形贮泥池一座。直径5m，圆柱部分高3.5m，锥体部分高3.6m，锥体倾角为55。污泥浓缩脱水间平面尺寸15m5m。DNY1000型带式浓缩压滤机两台，一用一备。每台处理量2040m3/h主机功率3.75KW，系统功率19.00KW。主机外形尺寸4850mm1500mm2050mm。清洗水流量1215m3/h，清洗水压力0.5Mpa。平面尺寸15m5m。DNY1000型带式浓缩压滤机两台，一用一备。每台处理量2040m3/h主机功率3.75KW，系统功率19.00KW。主机外形尺寸4850mm1500mm2050mm。清洗水流量1215m3/h，清洗水压力0.5Mpa。仪表与自控设进水流量表、进水浊度计、PH值表、出水浊度计、集水池液位计、各泵出口压力表、溶解氧表、污泥池液位计、污泥流量表等。自控采用集中管理，分散控制。各表计和泵运行信号送到中心计算机，显示并报警。设进水流量表、进水浊度计、PH值表、出水浊度计、集水池液位计、各泵出口压力表、污泥池液位计、污泥流量表等。自控采用集中管理，分散控制。各表计和泵运行信号送到中心计算机，显示并报警。污水厂占地面积构筑物占地面积装机容量使用功率表6-3技术经济比较内容CASS工艺曝气生物滤池工艺工艺特点为间歇式活性污泥法的一种变革，工艺新，出水水质好，具有优良的脱氮除磷效果，污泥量少，且沉降性能好，剩余污泥处理方便。流程短，可省去初沉池和二沉池。
