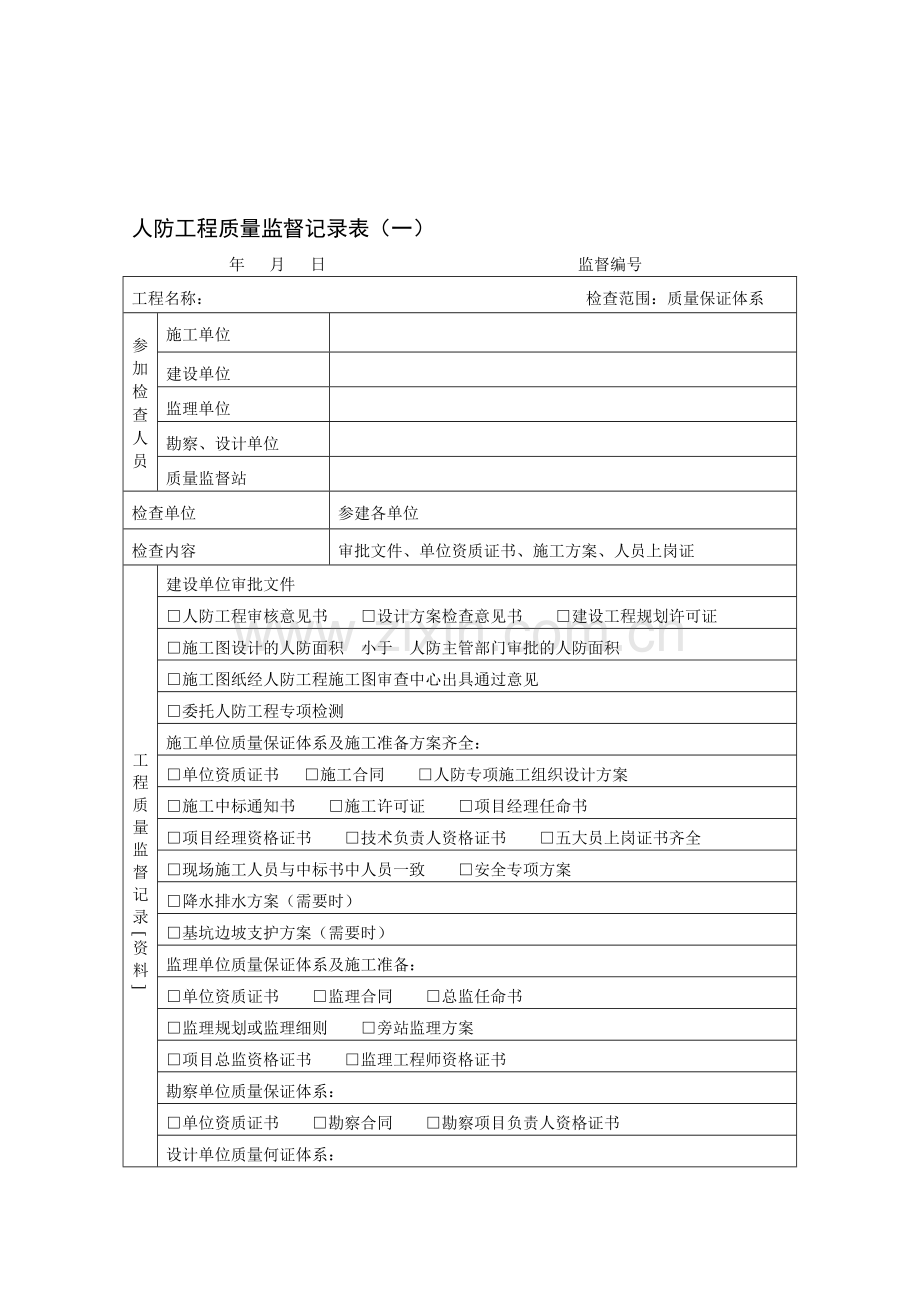

人防工程质量监督记录表（一）
年 月 日 监督编号
工程名称： 检查范围：质量保证体系
参加检查人员
施工单位

建设单位

监理单位

勘察、设计单位

质量监督站

检查单位
参建各单位
检查内容
审批文件、单位资质证书、施工方案、人员上岗证
工程质量监督记录[资料]

建设单位审批文件
□人防工程审核意见书 □设计方案检查意见书 □建设工程规划许可证
□施工图设计的人防面积 小于 人防主管部门审批的人防面积
□施工图纸经人防工程施工图审查中心出具通过意见
□委托人防工程专项检测
施工单位质量保证体系及施工准备方案齐全：
□单位资质证书 □施工合同 □人防专项施工组织设计方案
□施工中标通知书 □施工许可证 □项目经理任命书
□项目经理资格证书 □技术负责人资格证书 □五大员上岗证书齐全
□现场施工人员与中标书中人员一致 □安全专项方案
□降水排水方案（需要时）
□基坑边坡支护方案（需要时）
监理单位质量保证体系及施工准备：
□单位资质证书 □监理合同 □总监任命书
□监理规划或监理细则 □旁站监理方案
□项目总监资格证书 □监理工程师资格证书
勘察单位质量保证体系：
□单位资质证书 □勘察合同 □勘察项目负责人资格证书
设计单位质量何证体系：
□单位资质证书 □设计合同 □设计技术交底记录

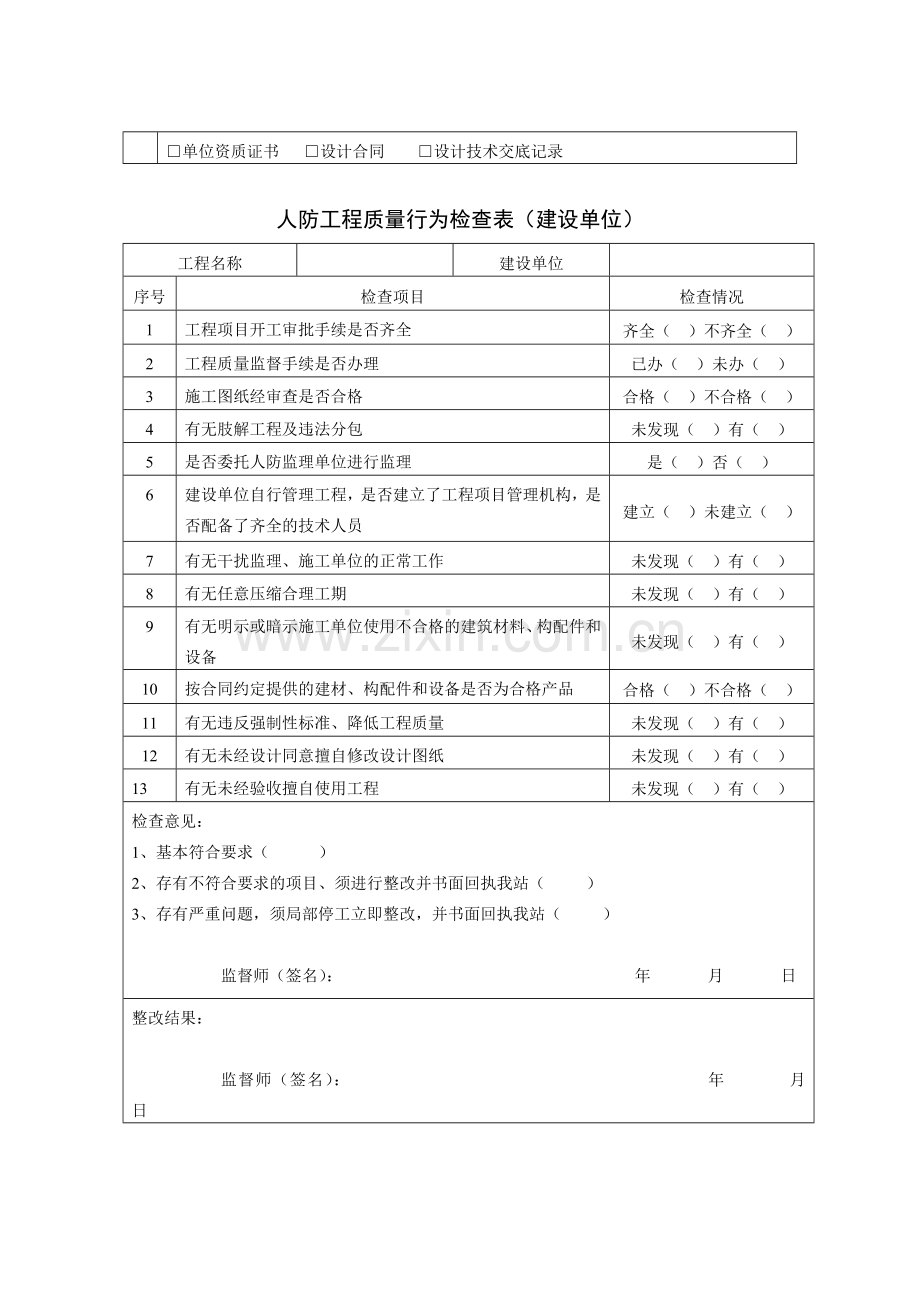

人防工程质量行为检查表（建设单位）
工程名称

建设单位

序号
检查项目
检查情况
1
工程项目开工审批手续是否齐全
齐全（ ）不齐全（ ）
2
工程质量监督手续是否办理
已办（ ）未办（ ）
3
施工图纸经审查是否合格
合格（ ）不合格（ ）
4
有无肢解工程及违法分包
未发现（ ）有（ ）
5
是否委托人防监理单位进行监理
是（ ）否（ ）
6
建设单位自行管理工程，是否建立了工程项目管理机构，是否配备了齐全的技术人员
建立（ ）未建立（ ）
7
有无干扰监理、施工单位的正常工作
未发现（ ）有（ ）
8
有无任意压缩合理工期
未发现（ ）有（ ）
9
有无明示或暗示施工单位使用不合格的建筑材料、构配件和设备
未发现（ ）有（ ）
10
按合同约定提供的建材、构配件和设备是否为合格产品
合格（ ）不合格（ ）
11
有无违反强制性标准、降低工程质量
未发现（ ）有（ ）
12
有无未经设计同意擅自修改设计图纸
未发现（ ）有（ ）
13
有无未经验收擅自使用工程
未发现（ ）有（ ）
检查意见：
1、基本符合要求（ ）
2、存有不符合要求的项目、须进行整改并书面回执我站（ ）
3、存有严重问题，须局部停工立即整改，并书面回执我站（ ）

监督师（签名）： 年 月 日
整改结果：

监督师（签名）： 年 月 日
建设单位签认：

年 月 日
人防工程质量行为检查表（监理单位）
工程名称

监理单位

资质等级

序号
检 查 项 目
检查情况
1
监理工程有无监理规划或监理实施细则
有（ ）无（ ）
2
监理机构专业人员是否配备，责任制是否落实
有（ ）无（ ）
3
有无越级承揽监理业务
未发现（ ）有（ ）
4
有无允许其他单位或个人以本单位名义承揽监理业务
未发现（ ）有（ ）
5
与被监理单位及建材、构配件和设备供应单位有无隶属关系
无（ ）有（ ）
6
现场监理是否实施旁站、巡视检验
是（ ）否（ ）
7
是否已组织图纸会审、技术交底、审查施工组织设计
是（ ）否（ ）
8
是否严格执行建筑材料、构配件、设备等进场检验、验收制度及见证取样制度
是（ ）否（ ）
9
有无与建设、施工单位串通，弄虚作假，降低工程质量
未发现（ ）有（ ）
10
有无非法指定建材、设备的生产厂家及供货商
未发现（ ）有（ ）
11
是否对现场发现的不合格料或质量事故及时配合调查处理
是（ ）否（ ）
检查意见：
1、基本符合要求（ ）
2、存有不符合要求的项目、须进行整改并书面回执我站（ ）
3、存有严重问题，须局部停工立即整改，并书面回执我站（ ）

监督师（签名）： 年 月 日
整改结果：

监督师（签名）： 年 月 日
监理单位签认：

年 月 日

人防工程质量行为检查表（施工单位）
工程名称

施工单位

资质等级

序号
检 查 项 目
检查情况
1
有无越级承揽工程项目
未发现（ ）有（ ）
2
有无完整齐全的施工手续及合同
齐全（ ）不齐全（ ）
3
工程管理人员及质保体系是否配备齐全、责任制落实
齐全（ ）不齐全（ ）
4
项目经理、技术负责人、施工管理人员及各专业技工岗位证书
齐全（ ）不齐全（ ）
5
有无转包或违法分包工程
未发现（ ）有（ ）
6
有无擅自修改工程设计
未发现（ ）有（ ）
7
有无不按设计文件和合同要求采购建材及构配件
未发现（ ）有（ ）
8
是否按工程进度进行检查评定工程质量
是（ ）否（ ）
9
原材、构配件和商品混凝土进场是否进行检验
是（ ）否（ ）
10
见证取样是否按规定进行
是（ ）否（ ）
11
有无偷工减料现象
未发现（ ）有（ ）
12
质量控制资料是否齐全
完整（ ）不完整（ ）
13
是否按规定进行各种检测
是（ ）否（ ）
14
出现质量事故是否及时报告
是（ ）否（ ）
检查意见：
1、基本符合要求（ ）
2、存有不符合要求的项目、须进行整改并书面回执我站（ ）
3、存有严重问题，须局部停工立即整改，并书面回执我站（ ）

监督师（签名）： 年 月 日
整改结果：

监督师（签名）： 年 月 日
施工单位签认：

年 月 日
人防工程质量行为检查表（勘察、设计单位）
工程名称

勘察、设计单位

资质等级

序号
检 查 项 目
检查情况
1
是否按政府有关部门的批准文件要求进行勘察、设计
是（ ）否（ ）
2
设计单位是否根据勘察文件进行设计
是（ ）否（ ）
3
是否按工程建设强制性技术标准进行勘察、设计
是（ ）否（ ）
4
勘察、设计文件责任人是否签字、地面、人防两个设计单位间或专业间是否会签
有（ ）没有（ ）
5
勘察原始记录是否按规定记录
否（ ）是（ ）
6
设计文件是否按规定完成审查批准
否（ ）是（ ）
7
勘察、设计单位是否参加施工验槽
是（ ）否（ ）
8
竣工验收时是否出具工程质量评估意见
是（ ）否（ ）
9
是否按规定参加技术交底、参加工程质量事故分析
无（ ）有（ ）
检查意见：
1、基本符合要求（ ）
2、存有不符合要求的项目、须进行整改并书面回执我站（ ）
3、存有严重问题，须局部停工立即整改，并书面回执我站（ ）

监督师（签名）： 年 月 日
整改结果：

监督师（签名）： 年 月 日
勘察、设计单位签认：

年 月 日

人防工程质量责任主体不良记录
（监督登记表）
编号： 监督注册号：
工程名称

工程进度

责任主体
名称

检查时间

不良记录事实描述及依据：

责任主体代表签字： 年 月 日
质 监 员： 年 月 日
质监站审核意见：

站 长：

人防工程质量监督站（盖章）
年 月 日

填写说明：
一、建设单位存在以下情况应予以记录
1、施工图设计文件应审查而未经审查批准，擅自施工的；设计文件在施工过程中有重大设计变更，未将变更后的施工图报原施工图审查机构进行审查并获批准，擅自施工的。
2、采购的建筑材料、建筑构配件和人防设备不符合设计文件和合同要求；明示或者暗示施工单位使用不合格的建筑材料、建筑构配件和人防设备的。
3、明示或者暗示勘察、设计单位违反工程建设标准规范，降低工程质量的。
4、涉及建筑主体、承重结构变动以及影响人防工程防护密闭和安全的装修工程，没有经原设计单位或具有相应资质的设计单位提出设计方案，擅自施工的。
5、其他影响建设工程质量的违法违规行为。
二、勘察、设计单位存在以下情况应予记录：
1、未按照政府有关部门的批准文件要求进行勘察、设计的。
2、设计单位未根据勘察文件进行设计的。
3、未按照人防工程建设标准规范进行勘察、设计的。
4、勘察、设计中采用可能影响工程质量、安全和人防工程防护密闭性能且没有国家技术标准的新技术、新工艺、新材料，未按规定审定的。
5、勘察、设计文件没有责任人签字或者签字不全的。
6、勘察原始记录不按照规定进行记录或者记录不完整的。
7、勘察、设计文件经施工图审查未获批准的。
8、勘察、设计单位不参加施工验槽的。
9、在竣工验收时未出据工程质量评估意见的。
10、设计单位对经施工图审查批准的设计文件，在施工前拒绝向施工单位进行设计交底的；拒绝参与建设工程质量事故分析的。
11、其他可能影响工程勘察、设计质量的违法违规行为。
三、施工单位存在以下情况应予以记录：
1、未按照经施工图审查批准的施工图或施工技术标准施工的。
2、未按规定对建筑材料、建筑构配件、设备和商品混凝土进行检验，或者检验不合格，擅自使用的。
3、未按规定对隐蔽工程质量进行检查和记录的。
4、未按规定对涉及结构安全的试件以及有关材料进行现场取样，未按规定送交工程质量检测机构进行检测的。
5、未经监理工程师签字，进入下一道工序施工的。
6、施工人员未按规定接受教育培训、考核不合格，擅自上岗作业的。
7、施工期间，因为质量原因被责令停工的。
8、其他可能影响施工质量的违法违规行为。
四、监理单位存在以下情况应予以记录：
1、将不合格的建设工程、建筑材料、建筑构配件和设备按照合格的签字的。
2、未对施工组织设计中的安全技术措施或者专项施工方案进行审查的。
3、发现安全事故隐患未及进要求施工单位整改或者暂时停止施工的。
4、施工单位拒不整改或者不停止施工，未及进向有关主管部门报告的。
5、未依照法律、法规和工程建设强制标准实施监理的。
五、工程质量检测机构存在以下情况应予以记录：
1、未经批准擅自从事工程质量检测业务活动的。
2、超越核准的检测业务范围从事工程质量检测业务活动的。
3、出具虚假报告，以及检测报告数据和检测结论与实测数据严重不符的。
4、其他可能影响检测质量的违法违规行为。

人防工程质量责任主体不良记录
（汇总表）
监督注册号：
序号
责任主体
不良记录主要内容
检查日期
上报及处理情况

质量监督员： 年 月 日
人防工程质量监督记录表（二）

年 月 日 监督编号
工程名称： 检查范围：基坑
参加检查人员
施工单位

建设单位

监理单位

勘察、设计单位

质量监督站

质量抽查内容
基坑开挖质量
质量检测部位
基坑
工程质量监督记录[资料]

基坑位置：
□影响地面建筑物、构筑物、管线、道路安全
基坑尺寸：
□长度、宽度偏差（非爆破法≥+50mm，爆破法≥+20 mm）
□标高偏差 （非爆破法≥—50mm，爆破法≥—20 mm）
边坡坡度：
□坡度偏陡（＞0mm））
基坑底面：
□原土扰动 □不平整 □未人工清理
处理意见

人防工程质量监督记录表（三）

年 月 日 监督编号
工程名称： 检查范围：防水分部工程
参加检查人员
施工单位

建设单位

监理单位

勘察、设计单位

质量监督站

质量抽查内容
防水材料和施工单位质保资料，防水质量
质量检测部位
（□底板□侧墙□顶板）防水（ 轴）
工程质量监督记录[资料]

防水专项施工方案：□编制防水施工方案 □方案报监理审查
防水材料：
□合格证 □出厂检验报告 □二检报告
砼外加剂：
□合格证 □出厂检验报告 □二检报告
防水施工单位：
□资质证书 □防水施工人员上岗证 □报监理审查
□基坑验槽记录
□分项质量验收记录
监理记录： □监理日志 □旁站记录 □记录与实际情况相符
工程质量监督记录[实体]

基面及保护层情况：
□基面 □洁净 □平整 □空鼓松动起砂和脱皮现象 □阴阳角处做成圆弧形
□验收合格后保护层不符合要求□底板的细石混凝土保护层厚度≤50mm□侧墙未采
用软质保护材料保护层，或铺抹20mm厚1:2.5水泥砂浆层
卷材：不同品种卷材的厚度应符合下表要求
卷材品种
高聚物改性沥青类防水卷材
合成高分子类防水卷材
弹性体改性沥青防水卷材、改性沥青聚乙烯胎防水卷材
自粘聚合物改性沥青防水卷材
三元乙丙橡胶防水卷材
聚氯乙烯防水卷材
聚乙烯丙纶复合防水卷材
高分子自粘胶膜防水卷材
聚酯毡胎体
无胎体
单层厚度（mm）
≥4
≥3
≥1.5
≥1.5
≥1.5
卷材：≥0.9
粘结料：≥1.3
芯材厚度≥0.6
≥1.2
双层总厚度（mm）
≥（4+3）
≥（3+3）
≥(1.5+1.5)
≥(1.2+1.2)
≥(1.2+1.2)
卷材：≥（0.7+0.7）
粘结料：≥（1.3+1.3）
芯材厚度≥0.5
—

□ 高聚物改性沥青类防水卷材的主要物理性能应符合下表要求

项 目
性能要求
弹性体改性沥青防水卷材
自粘聚合物改性沥青防水卷材
聚酯毡胎体
聚酯毡胎体
玻纤毡胎体
聚乙烯膜胎体
聚酯毡胎体
无胎体
可溶物含量（g/m2）
3mm厚≥2100
4mm厚≥2900
3mm厚≥2100

拉伸性能
拉力
（N/50mm）
≥800
（纵横向）
≥500
(纵横向)
≥140
（纵向）
≥450
（纵横向）
≥180
(纵横向)
≥120
（横向）
延伸率（%）
最大拉力时
≥40
（纵横向）

断裂时
≥250
（纵横向）
最大拉力时
≥30
（纵横向）
断裂时≥200
（纵横向）
低温柔度（℃）
-25，无裂纹
热老化后低温柔度
-20，无裂缝
-22，无裂纹
不透水性
压力0.3Mpa,保持时间120min，不透水

合成高分子类防水卷材的主要物理性能应符合下表要求

项目
性能要求
三元乙丙橡胶防水卷材
聚氯乙烯防水卷材
聚乙烯丙纶复合防水卷材
高分子自粘胶膜防水卷材
断裂拉伸强度
≥7.5MPa
≥12 MPa
≥60N/10mm
≥100N/10mm
断裂伸长率
≥450%
≥250%
≥300%
≥400%
低温弯折性
-40℃,无裂纹
-20℃，无裂纹
-20℃，无裂纹
-20℃，无裂纹
不透水性
压力0.3Mpa,保持时间120min,不透水
撕裂强度
≥25kN/m
≥40kN/m
≥20N/10mm
≥120N/10mm
复合强度（表层与芯层）
_
_
≥1.2N/mm
_

□防水
涂料：
□有机涂料厚度不符合要求（□有机防水涂料厚度小于1.2mm
□聚合物水泥防水涂料没选用Ⅱ型产品
□无机涂料厚度不符合要求（□水泥基防水涂料厚度小于3.0mm、□水泥基渗透结晶型
厚度小于1.0mm，用量小于1.5kg/m2）

无机防水涂料的性能指标应符合下表要求

涂料种类
抗折强度（Mpa）
粘结强度（Mpa）
一次抗渗性（Mpa）
二次抗渗性（Mpa）
冻融循环（次）
掺外加剂、掺合料水泥基防水涂料
＞4
＞1.0
＞0.8
—
＞50
水泥基渗透结晶型防水涂料
≥4
≥1.0
＞1.0
＞0.8
＞50

有机防水涂料的性能指标应符合下表要求
涂料种类
可操作时间（min）
潮湿基面粘结强度（Mpa）
抗渗性（Mpa）
浸水168h后拉伸轻度（Mpa）
浸水168h后断裂伸长率（%）
耐水性（%）
表干（h）
实干（h）
涂膜(120min)
砂浆迎水面
砂浆背水面
反应型
≥20
≥0.5
≥0.3
≥0.8
≥0.3
≥1.7
≥400
≥80
≤12
≤24
水乳型
≥50
≥0.2
≥0.3
≥0.8
≥0.3
≥0.5
≥350
≥80
≤4
≤12
聚合物水泥
≥30
≥1.0
≥0.3
≥0.8
≥0.6
≥1.5
≥80
≥80
≤4
≤12

细部构造防水处理：
□桩基工程，柱头未处理，具体做法详见《地下工程防水技术规范》2008
□穿墙管道未做处理，具体做法详见《地下工程防水技术规范》2008
且还应满足《人民防空地下室设计规范》《人民防空工程设计规范》
《地下建筑防水构造》10J301
处理意见

人防工程质量监督记录表（四）

年 月 日 监督编号
工程名称： 检查范围：底板
参加检查人员
施工单位

建设单位

监理单位

勘察、设计单位

质量监督站

质量抽查内容
钢筋及预埋人防门框（封堵框）、管件等施工质量
质量检测部位
（ 轴）或（口部 ）
工程质量监督记录[资料]

钢筋质保资料：
□材料报审表 □出厂检验报告 □力学检测报告 □钢筋焊接报告
水泥质保资料：
□材料报审表 □合格证 □出厂检验报告 □二检报告
砼外加剂：
□材料报审表□合格证□出厂检验报告□二检报告□企业资质证书
配合比试验报告：
□材料报审表□试配要求的的抗渗设计等级提高0.2MPa□配合比报告结论
止水带材料：
□材料报审表 □企业资质证书 □材料合格证 □出厂检验报告
镀锌扁钢、镀锌钢管材料：
□材料报审表 □企业资质证书 □材料合格证 □出厂检验报告
防爆波地漏：
□材料报审表□出厂合格证□企业资质证书□出厂检验报告□在本地备案
验收记录：
□模板分项工程质量验收记录 □钢筋绑扎分项工程质量验收记录
□钢筋焊接分项工程质量验收记录 □钢筋隐蔽工程质量检查验收记录
□管道隐蔽工程质量检查验收记录 □管道隐蔽试压灌水试验记录
□电气隐蔽工程质量验收记录 □接地电阻测试记录或不符合要求
□止水带防水分项工程质量验收记录 □土石方分项工程质量验收记录
□接地装置安装分项工程质量验收记录 □卫生器具安装分项工程质量验收记录
□监理记录（□监理日志 □旁站记录 □记录与实际情况相符 □其他）

土建：
□外墙钢板止水带不符合要求（□在90度转角处对焊□水平搭接长度＜10cm、□未三面
满焊□与柱箍筋相交处未焊接，箍筋未贯通□在迎水面未45度折边5cm），δ＜3mm
□受力钢筋保护层不符合要求

工程质量监督记录[实体]

□梁板体系板的上层钢筋放在梁的主筋上面不符合设计要求（ 轴）
□底板钢筋不符合设计要求[（ 轴）□间距与设计不符□钢筋规格与设计不符]
□底板厚度（上下层钢筋间距）不符合设计要求（ 轴）
□拉结筋未按梅花形布置，间距＞500mm（ 轴）
□墙与底板钢筋锚固长度不符合设计要求（ 轴）
□防护密闭门、密闭门、临战封堵的门槛钢筋不符合要求（ 轴，□截面尺寸小
□水平钢筋未锚固到门槛墙中、□箍筋未闭口、□箍筋规格小于Φ12mm
□防护密闭门和密闭门槛标高不正确（□为活置式时，标高与建筑地坪不一致
□为一般槛门时，单门标高低于建筑地坪标高15cm双门为20cm
注意：设计图纸所选用的人防门规格型号，应注意建设部图集与总参工程图集区别
□人防门门洞四角遗漏45°，Φ16长度1m的加强筋,墙厚大于400mm时未采用3根( 轴)
□防爆波活门(胶管活门)的下槛(门框墙)钢筋设置不符合要求( 轴)
□抗侧向冲击波的人防门加强柱插筋未按要求绑扎( 轴)
□防密门门框墙截面尺寸不符合设计要求( 轴,铰页侧门框最小宽度不满足人防门安
装尺寸和开启尺寸)
□临空墙钢筋不符合要求( 轴、锚固长度、内侧和外侧钢筋规格)
□临战封堵角钢未预埋（ 轴）
□活门槛人防门门框未预埋（ 轴）
□后浇带不符合人防要求：穿人防口部（包括密闭通道，人防门，临战封堵）（ 轴）
给排水：
□人防工程口部需要冲洗消毒的房间：防毒通道、密闭通道、简易洗消间、洗消间、
扩散室、滤毒室、除尘室、竖井、没有设置防爆地漏或洗消排水口（ 轴）
□简易洗消间或防毒通道内和战时主要出入口防护密闭门外通道内未设置洗消污水集水坑（ 轴）
□穿越人防区与非人防的给排水管的材质不符合使用要求（ 轴，要求：热镀锌钢管）
□排水口标高不符合要求（ 轴）（要求：排水口应低于该处地面5~10mm）
□排水管管道坡度不符合要求( 轴)
□洗消排水管采用PVC管或薄壁管(要求:热镀锌钢管)
□排水管管口中心在集水井中位置偏低或偏高,离井壁距离偏小
□镀锌钢管不得焊接( 轴)
□排水沟相邻单元之间、非人防区域与人防区域之间 相通（ 轴）
电气：
□防护密闭门门框角钢、预埋外露铁件处未引出,不小于25×4镀锌扁钢或Φ12以上圆钢( 轴)
□预埋电气管线穿过临空墙、密闭墙、防护单元隔墙处未做防护密闭措施( 轴)
□电缆管线和预留备用管未采用δ≥2.5mm热镀锌钢管( 轴)
□底板上层钢筋纵横向钢筋没有跨接,形成接地网(详见 )
□镀锌电管接地跨接严禁焊接( 轴,要求:应使用接地卡跨接)
□接地扁钢没有三边满焊或焊接质量较差( 轴)
□管径Φ40mm以下的电管束连接处严禁焊接( 轴,要求:丝扣连接)
处理意见

人防工程质量监督记录表（五）

年 月 日 监督编号
工程名称： 检查范围：墙体
参加检查人员
施工单位

建设单位

监理单位

勘察、设计单位

质量监督站

质量抽查内容
钢筋及预埋人防门框（封堵框）、管件等施工质量
质量检测部位
（ 轴）或（口部 ）
工程质量监督记录[资料]

防爆呼唤按钮：
□材料报审表 □出厂合格证 □企业资质证书 □出厂检验报告
砼试验报告：
□配合比试验报告 □抗压报告 □抗渗报告
风管的材料：
□材料报审表 □材料合格证 □出厂检验报告 □企业资质证书
人防门： (包括临战封堵框)
□材料报审表 □用作人防门原料合格证明文件 □出厂合格证
□企业资质证书 □出厂检验报告 □在本地备案
验收记录：
□钢筋绑扎分项工程质量验收记录 □钢筋焊接分项工程质量验收记录
□钢筋隐蔽工程质量检查验收记录 □人防门门框墙制作分项工程质量验收
□进出工程管线的防护密闭分项工程质量验收记录
□设备管道隐蔽工程质量检查验收记录(风、水、电预埋管)
□电气隐蔽工程质量验收记录

监理记录：□监理日志 □旁站记录 □记录与实际情况相符 □其他
工程质量监督记录[实体]

土建：
□墙与墙钢筋锚固长度不够
□墙体钢筋不符合设计要求[□（ 轴）间距大于允许偏差□钢筋规格与设计不行]
□临空墙的钢筋未按图纸成型和绑扎，内外侧钢筋颠倒
□外墙暗柱箍筋与止水带相交时没有贯通
□防密门、防爆波活门（胶管活门）门框墙钢筋不符合要求（ 轴、保护箍筋规格、
箍筋绑扎、门框墙尺寸）
□人防门门洞转有处遗漏加强筋（ 轴）
□人防门框固定不牢靠，容易产生位移（ 轴）
□临空墙钢筋不符合要求（ 轴，水平钢筋锚固长度、钢筋规格）
□抗侧向冲击波的人防门柱子插筋未按要求绑扎( 轴)
□防护密闭门加强梁不符合要求(□下面直接受冲击波时梁位置设置在门扇一侧,□当防护密闭
门在竖井边且其正上方无遮挡物时,未在人防门门扇上方设置一根抗冲击波荷载的梁挑出墙
□穿墙对立拉螺杆不符合要求( 轴)未采用双面满焊密闭肋的对拉螺杆
□防爆波活门内侧连接扩散箱的角钢没有预埋( 轴)(L:80X8,L=100X10)
□防爆波活门(胶管活门)的尺寸不满足门扇安装和开启的要求
□平时风管穿越临空墙、密闭墙、防护单元隔墙未有封堵预埋件
□临战封堵角钢不符合要求（ 轴、□角钢规格、□角钢长度、□锚固筋、□焊接质量）

工程质量监督记录[实体]

□施工缝部位未做处理，具体做法详见《地下工程防水技术规范》
□后浇带部位未做防水处理，具体做法详见《地下工程防水技术规范》
注：临空墙、密闭墙和防护单元隔墙中不能预埋塑料套管或预留砼洞口
（包括支模时使用的塑料管）
□人防门开启及安装尺寸不够，或者人防门门扇与预埋管件有打架现象
□人防门框角钢预埋的位置和方向错误（ 轴）
□人防门框角钢的锚固筋没有锚固到门框墙中并固定牢（ 轴）
□人防门开启方向错误
□人防门制作质量不符合要求（□角钢厚度不够口闭锁孔不对□焊接质量不符要求）
通风：
□预埋管管径不符合设计要求( 轴)
□预埋管标高不符合设计要求( 轴)
□防爆超压排气活门和临空墙的预埋管不符合人防要求（ 轴，未加密闭肋。
要求：预埋管厚度为6mm,密闭肋厚度为6mm,高度为50mm)
□平时风管穿竖井未采取临战封堵措施( 轴)
□风管穿越临空墙、密闭墙、楼板时随意预意预留混凝土洞
□穿越防护密闭隔墙和密闭墙通风管道预埋管遗漏或不符合密闭要求( 轴)
□气密测量管预埋管遗漏（ 轴）
□取样管、测压管预埋管遗漏（ 轴）
□通风管件预埋
□预埋预留短管变形,焊接不牢固( 轴)
□预埋管与砼接触面油漆不符合要求（ 轴）
□排风口部自动排气阀和相关的通风短管或密闭阀未在水平和垂直方向错开布置
□人员掩蔽工程,未设置超压管,室外端与室内端设置位置错误,两端未出顶板
给排水：
□平时消防、喷淋、给水管及压力排水管穿人防墙未预埋密闭套管( 轴)
□给排水、消防、喷淋等管道穿越人防临空墙、密闭墙、外墙时,管材未采用钢管
□人防出入口战冲洗水管未预留密闭套管( 轴)
□预埋套管管径不符合要求( 轴,要求：比所穿管道大一至二档)
□预埋套管与砼接触面涂刷油漆（ 轴）
□临空墙,防护单元隔墙预埋套管不符合要求( 轴)
电气：
□电缆桥架穿过临空墙、密闭墙、楼板、临战封堵、防护单元隔墙处没有预埋防护密
闭套管（ 轴，要求：一管一线或一管一电缆）
□母线槽穿过临空墙、密闭墙、楼板、临战封堵、防护单元隔墙处没有预埋专用设施
（ 轴，要求：采用防护密闭母线，且应符合防护密闭要求）
□从人防区引至非人防区的照明线路未在防护密闭门内侧单独设置熔断器预埋盒( 轴)
□临空墙、密闭墙中的接线盒、插座盒、开关盒预埋泡沫塑料盒或木盒（ 轴，
要求：应预埋3mm厚钢板制作的接线盒)
□接线盒、插座盒、开关盒没有和密闭盒分开设置并连通（ 轴）
□临空墙中的密闭盒没有错开设置，导致墙体砼厚度不够（ 轴）
□各人员出入口和连通口的防护密闭门和密闭门门框墙上未设置4~6根备用管，
管径为50~80mm,管壁厚度不小于2.5mm的热镀锌钢管,并应符合防护密闭要求
口人员掩蔽工程,主要出入口未设置防爆呼唤按钮,或未直接预埋在混凝土内
处理意见

人防工程质量监督记录表（六）

年 月 日 监督编号
工程名称： 检查范围：顶板
参加检查人员
施工单位

建设单位

监理单位

勘察、设计单位

质量监督站

质量抽查内容
钢筋及预埋封堵框、管件等施工质量
质量检测部位
（ 轴）或（口部 ）
工程质量监督记录[资料]
