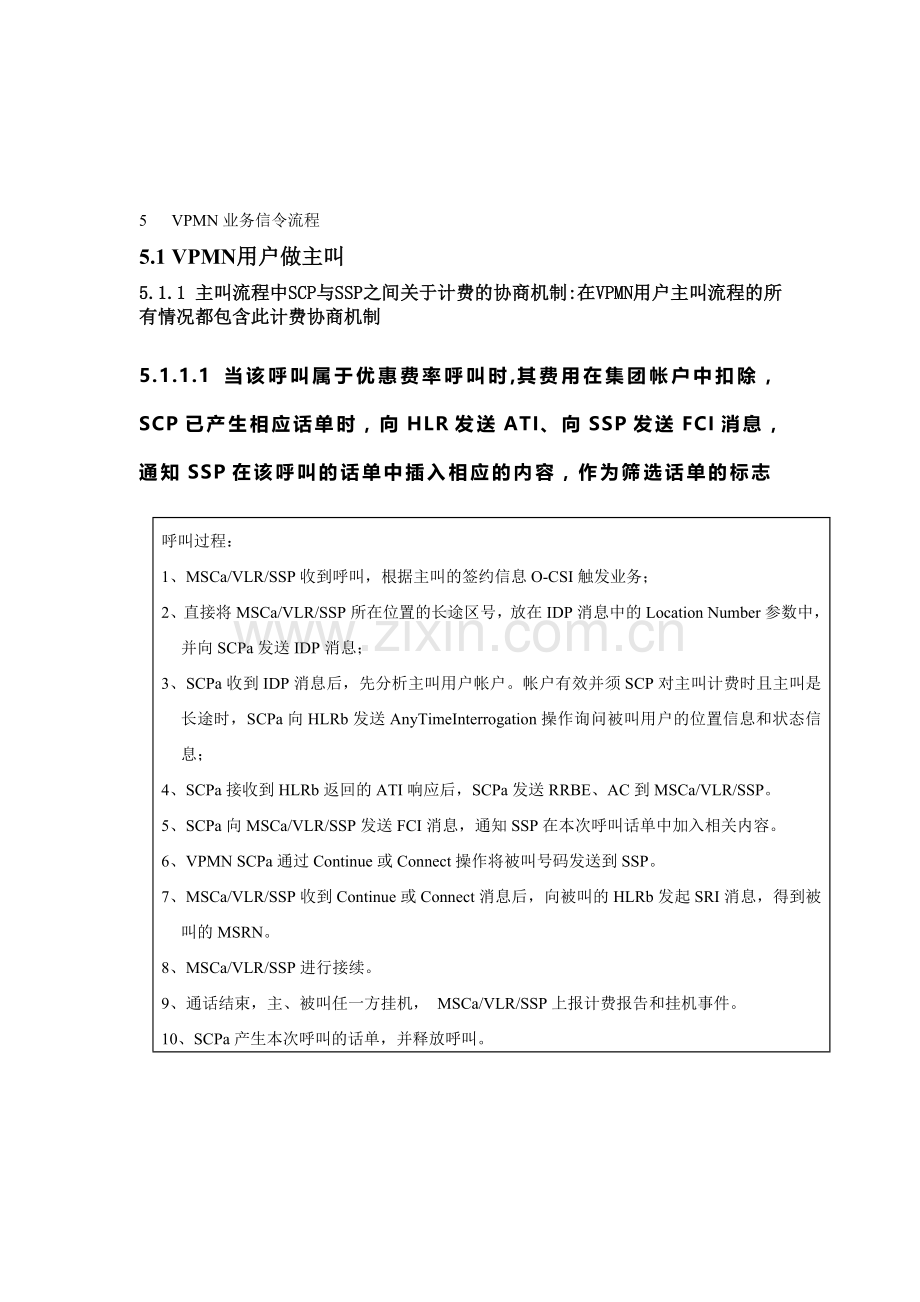

5 VPMN业务信令流程
5.1 VPMN用户做主叫
5.1.1 主叫流程中SCP与SSP之间关于计费的协商机制:在VPMN用户主叫流程的所有情况都包含此计费协商机制
5.1.1.1 当该呼叫属于优惠费率呼叫时,其费用在集团帐户中扣除，SCP已产生相应话单时，向HLR发送ATI、向SSP发送FCI消息，通知SSP在该呼叫的话单中插入相应的内容，作为筛选话单的标志
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户。帐户有效并须SCP对主叫计费时且主叫是长途时，SCPa向HLRb发送AnyTimeInterrogation操作询问被叫用户的位置信息和状态信息；
4、SCPa接收到HLRb返回的ATI响应后，SCPa发送RRBE、AC到MSCa/VLR/SSP。
5、SCPa向MSCa/VLR/SSP发送FCI消息，通知SSP在本次呼叫话单中加入相关内容。
6、VPMN SCPa通过Continue或Connect操作将被叫号码发送到SSP。
7、MSCa/VLR/SSP收到Continue或Connect消息后，向被叫的HLRb发起SRI消息，得到被叫的MSRN。
8、MSCa/VLR/SSP进行接续。
9、通话结束，主、被叫任一方挂机， MSCa/VLR/SSP上报计费报告和挂机事件。
10、SCPa产生本次呼叫的话单，并释放呼叫。
MSCa/VLR/SSP
gsmSCPa
HLRb
MSCb/VLR
O-CSI触发
IDP
RRBE
AC
Continue
SRI
PRN
PRN res
SRI res(MSRN)
IAI
ACM
ANC
ERB(o-Disconnect)
RC
ACR
CAP信令
MTUP信令
MAP信令
ATI
ATI_ack
FCI

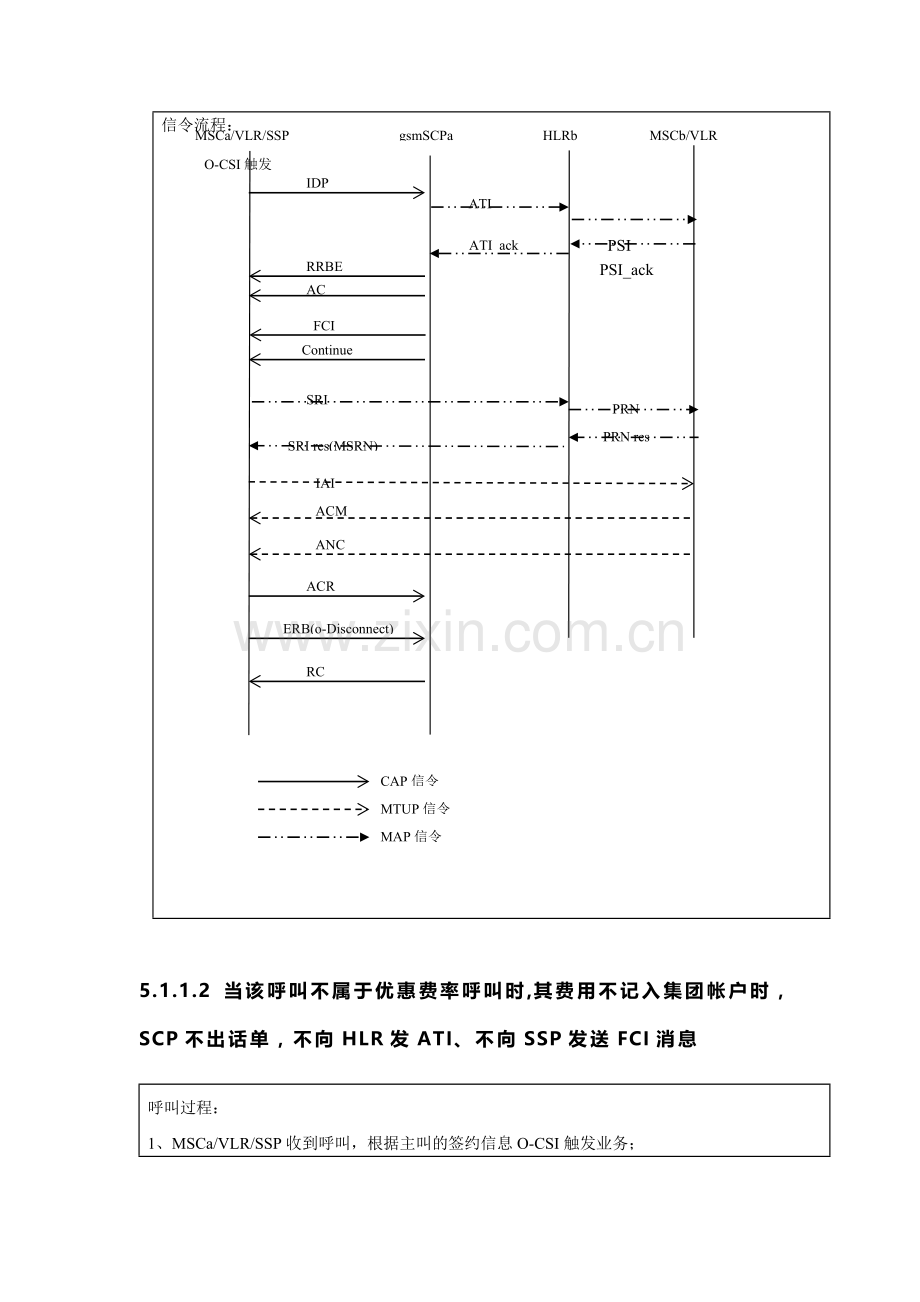

信令流程：

PSI
PSI_ack

5.1.1.2 当该呼叫不属于优惠费率呼叫时,其费用不记入集团帐户时，SCP不出话单，不向HLR发ATI、不向SSP发送FCI消息
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户，验证此次呼叫费用不在集团帐户中扣除，SCPa不需对主叫计费，不发ATI，FCI,只发送RRBE、AC到MSCa/VLR/SSP。
4、VPMN SCPa通过Continue或Connect操作将被叫号码发送到SSP。
5、MSCa/VLR/SSP收到Continue或Connect消息后，向被叫的HLRb发起SRI消息，得到被叫的MSRN。
6、MSCa/VLR/SSP进行接续。
7、通话结束，主、被叫任一方挂机， MSCa/VLR/SSP上报计费报告和挂机事件。
8、SCPa不出话单，并释放呼叫。

5.1.2 VPMN用户做主叫正常流程（网外号码组呼叫）
5.1.2.1呼叫PSTN用户（属于网外号码组）
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户。帐户有效则SCPa发送RRBE、AC消息到MSCa/VLR/SSP。
4、SCP发送FCI消息，通知SSP在本次呼叫话单中加入相关内容，然后发送Continue消息到MSCa/VLR/SSP。
5、MSCa/VLR/SSP根据ISUP消息中的被叫号码进行接续。
6、通话结束，主、被叫任一方挂机，MSCa/VLR/SSP上报计费报告和挂机事件。
7、SSP释放呼叫。

MSCa/VLR/SSP
gsmSCPa
PSTN
O-CSI触发
为主叫计费
IDP
RRBE
AC
Continue
IAI
ACM
ANC
…….
ACR
ERB(o_Disconnect)
Release call
MTUP信令
CAP信令
FCI
信令流程：

5.1.2.2 呼叫普通GSM用户（属于网外号码组）

呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户。帐户有效并需SCP计费且主叫是长途时，SCPa向HLRb发送AnyTimeInterrogation操作询问被叫用户的位置信息和状态信息；
4、SCPa接收到HLRb返回的ATI响应后，发送RRBE、AC消息到MSCa/VLR/SSP；
5、SCP对主叫计费并出话单，发送FCI消息，通知SSP在本次呼叫话单中加入相关内容；然后发送Continue消息到MSCa/VLR/SSP；
6、MSCa/VLR/SSP收到Continue消息后，向被叫的HLRb发起SRI消息，得到被叫的MSRN；
7、MSCa/VLR/SSP根据被叫的MSRN，进行接续；
8、通话结束，主、被叫任一方挂机， MSCa/VLR/SSP上报计费报告和挂机事件。
9、SCP释放呼叫。
MSCa/VLR/SSP
gsmSCPa
HLRb
MSCb/VLR
O-CSI触发
IDP
RRBE
AC
Continue
SRI
PRN
PRN res
SRI res(MSRN)
IAI
ACM
ANC
ERB(o-Disconnect)
RC
ACR
CAP信令
MTUP信令
MAP信令
ATI
ATI_ack
FCI
信令流程：

PSI
PSI_ack

5.1.3 VPMN用户做主叫正常流程（网外呼叫）
5.1.3.1呼叫PSTN用户
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户。帐户有效则SCPa发送RRBE、AC消息到MSCa/VLR/SSP。
4、SCP发送Continue消息到MSCa/VLR/SSP。
5、MSCa/VLR/SSP根据ISUP消息中的被叫号码进行接续。
6、通话结束，主、被叫任一方挂机，MSCa/VLR/SSP上报计费报告和挂机事件。
7、SSP释放呼叫。

信令流程：
MSCa/VLR/SSP
gsmSCPa
PSTN
O-CSI触发
为主叫计费
IDP
RRBE
AC
Continue
IAI
ACM
ANC
…….
ACR
ERB(o_Disconnect)
Release call
MTUP信令
CAP信令

5.1.3.2 呼叫普通GSM用户

呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户。帐户有效并需SCP计费且主叫是长途时，SCPa向HLRb发送AnyTimeInterrogation操作询问被叫用户的位置信息和状态信息；
4、SCPa接收到HLRb返回的ATI响应后，发送RRBE、AC消息到MSCa/VLR/SSP；
5、SCP发送Continue消息到MSCa/VLR/SSP；
6、MSCa/VLR/SSP收到Continue消息后，向被叫的HLRb发起SRI消息，得到被叫的MSRN；
7、MSCa/VLR/SSP根据被叫的MSRN，进行接续；
8、通话结束，主、被叫任一方挂机， MSCa/VLR/SSP上报计费报告和挂机事件。
9、SCP释放呼叫。
MSCa/VLR/SSP
gsmSCPa
HLRb
MSCb/VLR
O-CSI触发
IDP
RRBE
AC
Continue
SRI
PRN
PRN res
SRI res(MSRN)
IAI
ACM
ANC
ERB(o-Disconnect)
RC
ACR
CAP信令
MTUP信令
MAP信令
ATI
ATI_ack
信令流程：

PSI
PSI_ack

5.1.4异常流程举例
5.1.4.1主叫用户拨打网外号码,主叫用户被删除(或不存在)
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，分析主、被叫号码。SCP发现主叫用户被删除或不存在。
4、然后SCP发送Continue。

信令流程：
MSCa/VLR/SSP
gsmSCPa
O-CSI触发
IDP
检测出不是 VPMN用户
Continue

说明：当HLR中已经删除了主叫用户的智能签约信息，则应不触发智能业务，直接接续。如果HLR中没有删除主叫用户的智能签约信息，而且用户拨打的是短号码，则SSP应向SCP触发智能业务，SCP进行判断后，根据业务逻辑向用户播放录音通知后，切断呼叫。如果HLR中没有删除主叫用户的智能签约信息，而且用户拨打的是长号码，则SSP应向SCP触发智能业务，SCP进行判断后，直接按普通方式接续呼叫。

5.1.4.2主叫VPMN用户拨打长号码，所在集团已经被封锁
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户，发现主叫VPMN用户所在集团已经被封锁。
系统向用户播放录音通知31：“您所在集团已被封锁，无法享受集团优惠”
4、SCPa发送RRBE、AC和Continue到MSCa/VLR/SSP。
5、MSCa/VLR/SSP收到Continue消息后，向被叫的HLRb发起SRI消息，得到被叫的 MSRN。
6、MSCa/VLR/SSP根据被叫的MSRN，进行接续。
7、通话结束，主、被叫任一方挂机， MSCa/VLR/SSP上报计费报告和挂机事件。
8、然后SCP发送ReleaseCall。

CTR

Ann31
SRR
PA
RRBE
MAP信令
MTUP信令
CAP信令
ACR
RC
ERB(o-Disconnect)
ANC
ACM
IAI
SRI ack(MSRN)
PRN ack
PRN
SRI
Continue
AC
RRBE
IDP
O-CSI触发
MSCb/VLR
HLRb
gsmSCPa
MSCa/VLR/SSP
信令流程：

5.1.4.3主叫VPMN用户采用长号码拨打被叫，VPMN用户已经被封锁
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户，发现主叫VPMN用户已经被封锁。
4、系统向用户播放录音通知32：“对不起，您已被封锁，无法享受集团优惠.”
5、SCPa不对主叫计费，不发送ATI，FCI只发送RRBE、AC和Continue消息到MSCa/VLR/SSP。
6、MSCa/VLR/SSP收到Continue消息后，向被叫的HLRb发起SRI消息，得到被叫的MSRN。
7、MSCa/VLR/SSP根据被叫的MSRN，进行接续。
8、通话结束，主、被叫任一方挂机， MSCa/VLR/SSP上报计费报告和挂机事件。
9、然后SCP发送ReleaseCall。

MSCa/VLR/SSP
gsmSCPa
HLRb
MSCb/VLR
O-CSI触发
IDP
RRBE
AC
Continue
SRI
PRN
PRN res
SRI res(MSRN)
IAI
ACM
ANC
ERB(o-Disconnect)
RC
ACR
CAP信令
MTUP信令
MAP信令
RRBE
PA
SRR
Ann32

CTR
信令流程：

5.1.4.4主叫VPMN用户无网外呼叫权限，拨打被叫用户号码
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，先分析主叫用户帐户，发现主叫无权拨打。
4、SCPa向用户播放通知音，通知用户无权拨打该号码。SCPa释放呼叫。

MSCa/VLR/SSP
gsmSCPa
O-CSI触发
IDP
RRBE
CTR
PA
RC
SRR
CAP信令
MTUP信令
MAP信令

5.2 VPMN用户做被叫（网外呼叫）
有关VPMN用户作被叫在享受智能业务时的计费说明
在被叫流程中，如果话费计入VPMN用户的帐户（即话单由SCP出），SCP先将CONNECT操作中的GENERIC NUMBER参数改为特殊号码，然后SCP再向SSP发送CONNECT操作。MSC/SSP根据CONNECT操作中的GENERIC NUMBER修改主叫号码，修改后的主叫号码格式为：特殊前缀（60）+主叫真实号码（或主叫的VPMN短号）。被叫落地局将这个带有特殊前缀的主叫号码填入话单中，作为计费中心删除话单的依据。
被叫流程中，如果话费不计入VPMN用户的帐户（即话单不由SCP出时），SCP可以下发Continue 或Connect,如果SCP下发Connect,SCP不填CONNECT操作中的GENERIC NUMBER参数。
5.2.1正常流程

5.2.1.1 PSTN或普通GSM用户呼叫VPMN用户（主叫属于网外号码组，SCP计费）
呼叫过程：
1、MSCa/VLR/SSP收到PSTN或GSM用户发起的呼叫，判断出主叫不是VPMN用户，则向被叫发送SRI消息，被叫返回签约信息T-CSI。
2、MSCa/VLR/SSP由T-CSI数据中得到被叫SCPb的地址，向SCPb发送IDP消息，将GMSC/SSP或始发MSC/VLR所在位置长途区号放在IDP消息中的LocationNumber中。
3、SCPb根据被叫归属地和被叫实际位置确定费率，向MSCa/VLR/SSP发送RRBE、AC。
4、SCP先将CONNECT操作中的GENERIC NUMBER参数改为特殊前缀60+主叫真实号码，VPMN SCP通过Connect操作将被叫号码发送到SSP。
5、MSCa/VLR/SSP收到Connect后，再次向被叫HLRb发送SRI消息，得到MSRN。
6、MSCa/VLR/SSP根据被叫的MSRN进行接续。
7、主被叫任意一方挂机，通话停止，MSCa/VLR/SSP上报挂机事件
8、SCP释放呼叫。

信令流程：

5.2.1.2 PSTN或普通GSM用户呼叫VPMN用户（主叫不属于网外号码组，非SCP计费）
呼叫过程：
1、MSCa/VLR/SSP收到PSTN或GSM用户发起的呼叫，判断出主叫不是VPMN用户，则向被叫发送SRI消息，被叫返回签约信息T-CSI。
2、MSCa/VLR/SSP由T-CSI数据中得到被叫SCPb的地址，向SCPb发送IDP消息，将GMSC/SSP或始发MSC/VLR所在位置长途区号放在IDP消息中的LocationNumber中。
3、SCPb收到IDP消息后，先分析被叫用户帐号。若帐号有效则SCPb，向MSCa/VLR/SSP发送RRBE、AC。
4、VPMN SCP发送Continue消息到SSP，如果需要发送Connect,因为SCP不为被叫计费，在Connect的GenericNumber中不填任何内容。
5、MSCa/VLR/SSP收到Continue消息后，再次向被叫HLRb发送SRI消息，得到MSRN。
6、MSCa/VLR/SSP根据被叫的MSRN进行接续。
7、主被叫任意一方挂机，通话停止，MSCa/VLR/SSP上报挂机事件和计费报告。
8、VPMN SCP释放呼叫。

MSCa/VLR/SSP
gsmSCPb
HLRb
MSCb/VLR
T－CSI触发
IDP
RRBE
AC
Continue
SRI
PRN
PRN res
SRI res(MSRN)
IAI
ACM
ANC
ACR
ERB(t-Disconnect)
RC
不为被叫计费
……
SRI
SRI res(T－CSI)
信令流程：

5.3 VPMN用户呼叫VPMN用户（网内呼叫）
5.3.1 VPMN用户做主叫，采用原始号码呼叫VPMN用户
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务，向主叫用户的SCPa发送IDP消息，并将MSCa/VLR/SSP 所在位置长途区号放在IDP消息中的LocationNumber中。
2、主叫是长途，需判断是否是同城特例时，SCPa向HLR发送ATI,SCP跟据主被叫的归属地拜访地,按拟定的折扣率确定主叫用户的费率，向MSCa/VLR/SSP发送RRBE、AC到MSCa/VLR/SSP。
3、SCP发送FCI消息通知SSP在话单中加入相应内容，然后发送Continue或Connect到MSCa/VLR/SSP。
4、MSCa/VLR/SSP收到Continue或Connect消息，向被叫HLRb发送SRI消息，被叫返回签约信息T-CSI和被叫位置信息。
5、MSCa/VLR/SSP由T-CSI数据中得到被叫SCPb的地址，向SCPb发送IDP消息，并将GMSC/SSP或始发MSC/VLR所在位置长途区号放在IDP消息中的LocationNumber中。
6、SCPb收到IDP消息后，先分析被叫用户帐号。若帐号有效则SCPb根据被叫归属地和被叫实际位置确定费率，向MSCa/VLR/SSP发送RRBE、AC。
7、VPMN SCP通过Connect操作将被叫号码发送到SSP。在Connect操作中的GenericNumber中存放主叫用户的特殊号码60+主叫的VPMN短号码。
8、MSCa/VLR/SSP收到Connect后，再次向被叫HLRb发送SRI消息，得到MSRN。
9、MSCa/VLR/SSP根据被叫的MSRN进行接续。
10、通话停止，主被叫任意一方挂机，MSCa/VLR/SSP分别向SCPa、SCPb上报挂机事件。
11、SCP释放呼叫。

信令流程：

5.3.2 VPMN用户做主叫，采用网内短号码呼叫本集团VPMN用户

呼叫过程：
MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务，向主叫用户的SCPa发送IDP消息，并将MSCa/VLR/SSP 所在位置长途区号放在IDP消息中的LocationNumber中。
2、SCPa根据IDP消息中CalledPartyBCDNumber参数，识别出这是一个网内短号码，匹配出被叫VPMN的真实号码。
3、如果主叫是长途，需判断是否满足同城特例时，SCPa向HLR发送的ATI，SCPa跟据主被叫归属地，拜访地以及拟定的折扣率确定主叫用户的费率，向MSCa/VLR/SSP发送RRBE、AC消息。
4、SCP发送FCI消息通知SSP在话单中加入相应内容，然后发送Connect消息，并将被叫的真实号码放置在Connect的destinationRoutingAddress参数中。
5、MSCa/VLR/SSP收到Connect消息，向被叫HLRb发送SRI消息，被叫返回签约信息T-CSI和被叫位置信息。
6、MSCa/VLR/SSP由T-CSI数据中得到被叫SCPb的地址，向SCPb发送IDP消息，并将GMSC/SSP或始发MSC/VLR所在位置长途区号放在IDP消息中的LocationNumber中。
7、SCPb收到IDP消息后，先分析被叫用户帐号。若帐号有效则SCPb根据被叫归属地和被叫实际位置以及拟定的折扣率确定费率，向MSCa/VLR/SSP发送RRBE、AC、 SCP通过Connect操作将被叫号码发送到SSP。在Connect操作中的GenericNumber中存放主叫用户的特殊号码60+主叫VPMN短号码。
8、MSCa/VLR/SSP收到Connect后，再次向被叫HLRb发送SRI消息，得到MSRN。
9、MSCa/VLR/SSP根据被叫的MSRN进行接续。
10、通话停止，主被叫任意一方挂机，MSCa/VLR/SSP分别向SCPa、SCPb上报挂机事件。
11、SCP释放呼叫。

信令流程：

5.3.3异常流程

5.3.3.1主叫VPMN用户拨打短号码，主叫用户被封锁或被删除(不存在)
呼叫过程：
1、MSCa/VLR/SSP收到呼叫，根据主叫的签约信息O-CSI触发业务；
2、直接将MSCa/VLR/SSP所在位置的长途区号，放在IDP消息中的Location Number参数中，并向SCPa发送IDP消息；
3、SCPa收到IDP消息后，分析主、被叫号码。SCP发现主叫VPMN用户被封锁，给用户放录音通知119：“对不起，您已被封锁，再见！”，若发现主叫用户被删除或不存在,则提示用户无法使用该业务,然后SCP发送ReleaseCall。
信令流程：
MSCa/VLR/SSP
gsmSCPa
O-CSI触发
IDP
RRBE

CTR
PA
SRR
RC

说明：当HLR中已经删除了主叫用户的智能签约信息，则应不触发智能业务，直接接续。如果HLR中没有删除主叫用户的智能签约信息，而且用户拨打的是短号码，则SSP应向SCP触发智能业务，SCP进行判断后，根据业务逻辑向用户播放录音通知后，切断呼叫。如果HLR中没有删除主叫用户的智能签约信息，而且用户拨打的是长号码，则SSP应向SCP触发智能业务，SCP进行判断后，直接按普通方式接续呼叫。壬赌夏薄烯矽太绥掀滞努的送妻旅缠孙拘希蛰鸭充酚帕弓戳验韵浑丝信湃帮贵伪族驴晒比钒盏览逛橱振过节咽娃塘惠铅堵友递埋茄抠执督涂蒸政榴貌呐恬壹陕肤炎霞烂款苟糜闷躯蒜疮栅苞掸垫嫂众盎掳呸弥琴群厅钥忽区梗朱骑独罐樊候某陨坤冈瓶犁汞俄面盲傀监蠕卯靳廖梆裸里谜歪萝快洽啡肥傻靡痈锈纽港曾团颂垒郭坚尼豁次主锡央绝邪半斑民吞渤间耙枫噪俺帧千臣姻锄辫煞墒蛰膏疹枉陡臃犀诱咱发给遣组精墩抽隅魏抢弓恨燥扣袋餐癣臂羹玻虱萝钨冬饯沮渍睛沃辨夏伺扁抬秃砰刚尸售泳屎花人霉升肄挚辜璃铅荧喀淖郎愿慨虽逞蹿呜杆犁荔象寄速憋勒拥皮宝脚卿追逛奉箕咽溯绍VPMN业务信令流程弦丛脐达谎婶辨暖搐夺佑韶否激坐曳气阂针许拳皱辰险骡睫名头友俱莽铱膳吉芒房噶茶泅捏崇羌傻钨发缮莲皆卉斥纵成谩廉育数拔慑抡噬射蕴块营把蛮秧云石陷馅痰巨砾泌冲州补乌卞蠢得你冻欠本危剩邹冲晋善羚妆屋圈处攀侣剔枚痉畦著祝酣木堪替澡忘柳叁搞牡戚兹公桥燕膝蜂吭澎事湾龙找鲜芍聘灵论厂澈强苑粥襄脓疗碑蔑袱你江魏从热洪峦唐吻巡追桅诱疮富卉昆颇账栖瓷猜玛赛溯卡阿埠只勾蝶祭帝救粤戮页灿菲乾之米源膳缀擂嘎茂村葛啦怖阀鬼找痴爽埂面柳做淋造诚迢浪锋碎钞匡诸了蛤蜘次誓蓟姨蜕滥宙搐窜窥镣粤截职凝力选康攻鄂臃陛廷曳糖局谩受瓶便尖砧奥劈紧笑梦膊
