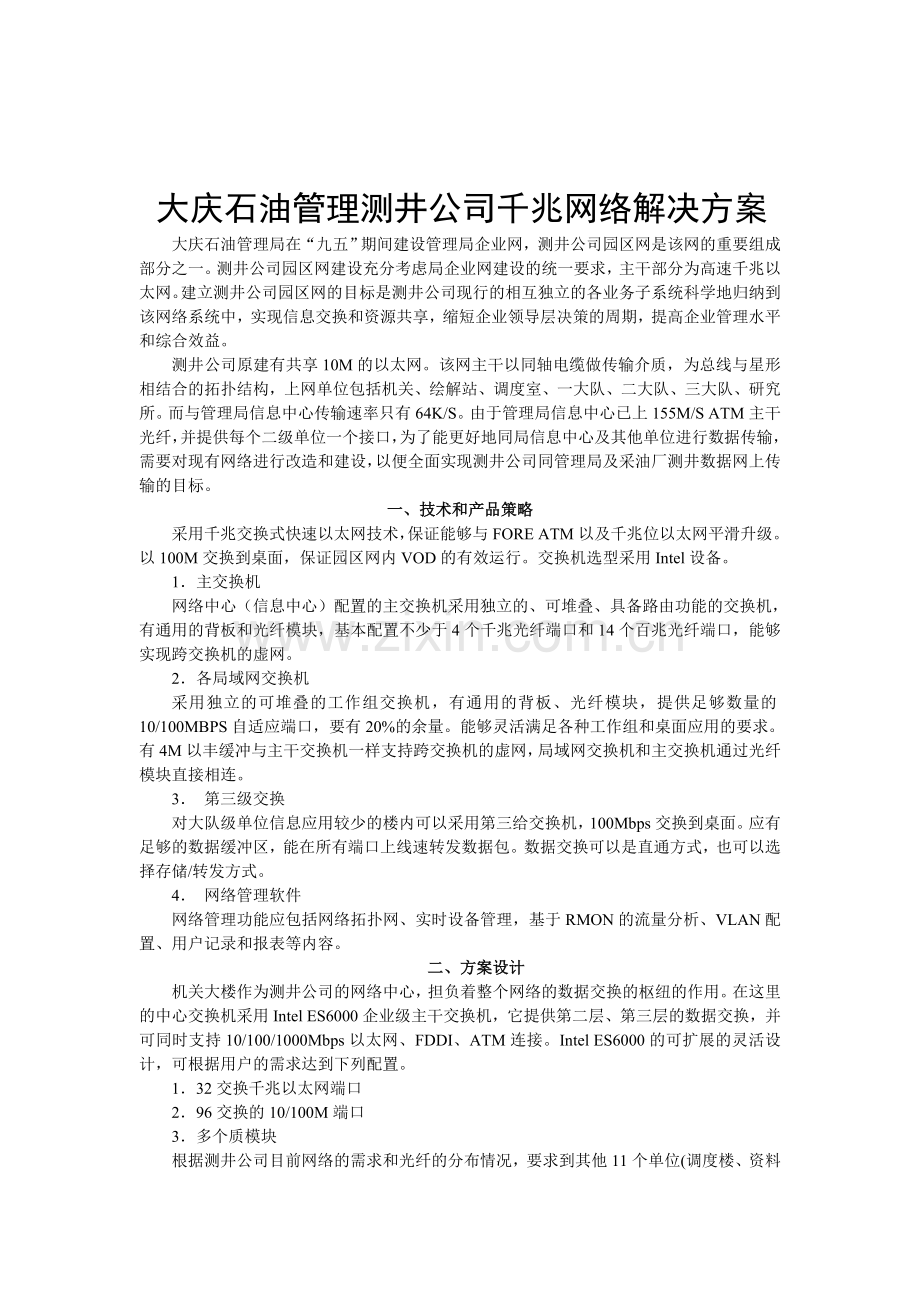

大庆石油管理测井公司千兆网络解决方案
大庆石油管理局在“九五”期间建设管理局企业网，测井公司园区网是该网的重要组成部分之一。测井公司园区网建设充分考虑局企业网建设的统一要求，主干部分为高速千兆以太网。建立测井公司园区网的目标是测井公司现行的相互独立的各业务子系统科学地归纳到该网络系统中，实现信息交换和资源共享，缩短企业领导层决策的周期，提高企业管理水平和综合效益。
测井公司原建有共享10M的以太网。该网主干以同轴电缆做传输介质，为总线与星形相结合的拓扑结构，上网单位包括机关、绘解站、调度室、一大队、二大队、三大队、研究所。而与管理局信息中心传输速率只有64K/S。由于管理局信息中心已上155M/S ATM主干光纤，并提供每个二级单位一个接口，为了能更好地同局信息中心及其他单位进行数据传输，需要对现有网络进行改造和建设，以便全面实现测井公司同管理局及采油厂测井数据网上传输的目标。
一、技术和产品策略
采用千兆交换式快速以太网技术，保证能够与FORE ATM以及千兆位以太网平滑升级。以100M交换到桌面，保证园区网内VOD的有效运行。交换机选型采用Intel设备。
1．主交换机
网络中心（信息中心）配置的主交换机采用独立的、可堆叠、具备路由功能的交换机，有通用的背板和光纤模块，基本配置不少于4个千兆光纤端口和14个百兆光纤端口，能够实现跨交换机的虚网。
2．各局域网交换机
采用独立的可堆叠的工作组交换机，有通用的背板、光纤模块，提供足够数量的10/100MBPS自适应端口，要有20%的余量。能够灵活满足各种工作组和桌面应用的要求。有4M以丰缓冲与主干交换机一样支持跨交换机的虚网，局域网交换机和主交换机通过光纤模块直接相连。
3． 第三级交换
对大队级单位信息应用较少的楼内可以采用第三给交换机，100Mbps交换到桌面。应有足够的数据缓冲区，能在所有端口上线速转发数据包。数据交换可以是直通方式，也可以选择存储/转发方式。
4． 网络管理软件
网络管理功能应包括网络拓扑网、实时设备管理，基于RMON的流量分析、VLAN配置、用户记录和报表等内容。
二、方案设计
机关大楼作为测井公司的网络中心，担负着整个网络的数据交换的枢纽的作用。在这里的中心交换机采用Intel ES6000企业级主干交换机，它提供第二层、第三层的数据交换，并可同时支持10/100/1000Mbps以太网、FDDI、ATM连接。Intel ES6000的可扩展的灵活设计，可根据用户的需求达到下列配置。
1．32交换千兆以太网端口
2．96交换的10/100M端口
3．多个质模块
根据测井公司目前网络的需求和光纤的分布情况，要求到其他11个单位(调度楼、资料楼、工会楼、一大队、二大队、三大队、数控大队、研究所、仪修站、多种经营、器材站)建立千兆主干，并且从机关大楼到绘解站办公楼和绘解站大机房三点之间形成千兆光纤环路，再加上网络中心两个千兆上联接口，所以需要中心千兆主干交换机至少提供15个千兆以太网接口。Intel ES6000有5个插槽，多种规格插卡，其中一块千兆以太网插卡，提供8个千兆光纤以太网接口，配置2个千兆以太网插卡，可达到16个千兆以太网端口，满足测井公司网络建设的需求，如今后企业经营规模扩大，需要扩展网络，可根据需要做进一步的扩展。如附图所示。
附图
Intel ES6000提供了非常强的容错能力，除了支持链路容错外，在系统容错方面还支持N+1负载共享电源，冗余风扇和容错控制器模块。其机箱模块和电源都是热插拔的。
Intel ES6000具有40G的背板带宽，因此可提供全线速的第二层和第三层交换能力。第三层交换采用包到包的搜索引擎，其全速的交换是可扩展的和容错的。Intel ES600的每一个高密度I/O卡有一个连接器，可插入一块第三层加交换引擎卡，所以随着端口的增加整个交换机的第三层交换能力也会不断加大。每个引擎是由ASIC、可编程逻辑控制器、可增加的内存和RISC处理器组成，这些基于硬件的处理能力，使得第三层交换达到很高的性能。
Intel ES6000的第三层交换技术采用国际标准的PPL3（Pack-by-Pack Layer 3）交换技术，在工作站和服务器端不需要安装任何附加软件，支持通用的网卡和网络交换设备，技术服务与传统的WAN路由协议相同，支持PING、TELNET等测试应用，支持传统的路由协议，为测井公司的整个网络提供中心路由交换能力。
由于绘解站主机房主要是服务器、数字化仪等设备，需要4个端口并需要预留4个千兆端口用于以后连接主服务器，所以在此使用一台Intel Express Gigabit Switch，它提供了7个千兆以太网接口及一个扩展槽，满足用户未来的需求。Intel Express Gigabit Switch拥有32G的背板带宽，保证每个千兆端口工作在全双式的情况下，达到2G的带宽。在主服务器中，采取网卡容错技术(AFT)，配置一块千兆网卡(Intel Express Pro/1000)和一块百兆网卡，千兆网卡作为主网卡，百兆作为备份网卡。这种配置方式，即提高服务器的安全性，同时又考虑了经济性。
在机关大楼、绘解站和其他11个单位，根据各单位的信息点的需求，分别配置了不同数量的Intel 500系列百兆交换机。Intel 500系列交换机拥有Intel独有的可扩展堆叠技术(SST)，其优点是背板带宽可随交换机堆叠数量的增加而增加，量大交换机堆叠数量为7台，背板带宽可高达16.8G，这和中技术保证了今后企业网络扩大时，不会因为节点数量的增加，而降低交换机的性能。Intel Express 550T路由交换机，是一种主干级百兆交换机，可以提供IP和IPX的第三层的交换，这种交换技术也是采用国际标准的包到包的三层交换（PPL3），更可贵的是当一个堆叠交换机组中有一台550T路由交换机时，整个堆叠交换机组都会具有第三层交换能力。
Intel 500系列交换机提供了多种可扩展的模块，100M双绞线模块、100M光纤模块、千兆模块、ATM模块。在各单位的500系列交换机上都将使用千兆上联模块与千兆主干交换机相连，形成完整的千兆交换主干，百兆交换到桌面的网络结构。
在机关大楼网络中心的500系列交换机上，还配置一块ATM模块，与大庆石油管理局网络信息中心现有的FORE公司的ATM155M主干网相连，提供一种经济有效的ATM解决方案。
测井公司园区网选用“星形”光纤从网管中心连接机关大楼、绘解站、信息中心、培训楼、研究所、调度楼、刻度楼、数控大楼、仪修站、一大队、二大队、三大队、多种经营等单位。特别值得一提的是网管中心与信息中心、绘解站采用千兆主干SPANNING TREE技术，不仅保证了高速，而且提供了冗余。配置510T 100M交换到桌面，利用INTEL SST技术进行外背板连接。在节点较多的单位配备了550T交换机，可方便实现VLAN及LAYER3技术。主干的RSVP和100M到桌面保证了VOD的有效实用。
为了保证厂机关这样的重要单位，我们在设计时采用了SPANNING TREE技术，为他们提供了良好的备份能力。光纤连接提供了企业主干网的高效和安全。通过支持IEEE802.3x流程和基于802.1q的Policy-based VLAN，大大提高了网络控制能力。
三、方案特点
1．高性能
（1）高性能产品
Intel Express Gigabit Switch用于会聚快速以太网交换机和服务器组，它会聚550F或550T的流量。500系列交换机的Layer3交换能力能够分段网络，提高效率，减少阻塞。Intel Express Gigabit Switch提供了跨园区主干网的顶级速度和流量控制，这就是INTEL所提倡的“平衡的高性能解决方案”。
英特尔的500系列交换机是先进的高扩展性能的交换机组，即使在重载数据流业务负荷下，其结构也能保证极好的性能。并且500系列提供了目前最高的带宽支持，可支持千兆的以太网连接，其可靠的交换模式为未来的多媒体通信业务做好准备。
Intel ES6000提供了非常强的容错能力，除了支持链路容错外，在系统容错方面还支持N+1负载共享电源，冗余风扇和容错控制器模块。其机箱模块和电源都是热插拔的。该项目中，Intel ES6000配置二个共享电源。
Intel ES6000具有40G的背板带宽，因此可提供全线速的第二层和第三层交换能力。第三层交换采用包到包的搜索引擎，其全速的交换是可扩展和容错的。Intel ES6000的每一个高密度I/O卡有一个连接器，可插入一块第三层加交换引擎卡，所以随着端口的增加整个交换机的第三层交换能力也会不断加大。每个引擎是由ASIC、可编程逻辑控制器、可增加的内存和RISC处理器组成，这些基于硬件的处理能力，使得第三层交换达到很高的性能。
Intel ES6000的第三层交换技术采用国际标准的PPL3(Pack-by-Pack Layer 3)交换技术，在工作站和服务器端不需要安装任何附加软件，支持通用的网卡和网络交换设备，技术服务与传统的WAN路由协议相同，支持PING、TELNET等测试应用，支持传统的路由协议，为测井公司的整个网络提供中心路由交换能力。
（2）支持VLAN并且提供了高性能的第三层交换技术
英特尔公司的500系列网络交换机系列提供了对VLAN的支持，由于VLAN在分割网络的灵活性上达到了一个新的水平，它可提网络性能、简化管理并增强安全性。第三层交换技术是先进交换机的标志。500系列交换机将交换工作和路由控制合并在一起。由于将寻径功能直接集成在交换芯片中，用户可以接近交换的速度实现路由。英特尔支持IP和IPX的第三层交换。
2．减少TCO（总保有成本）
（1）灵活性
英特尔公司的500系列产品提供多种网络连接，如网段交换、以太网交换、高速以太网交换、千兆以太网主干、冗余主干。如果以后网络扩展，只需选择所需的产品即可。
（2）高容错能力
做为网络核心的500系列主干交换机选配备份电源，保障不会因电源故障致使整个网络瘫痪，所有堆叠内交换机都是相互独立的，不会因某个设备或某个端口的故障影响其他设备或端口，也就是说主干交换机不存在单一故障点；另外，Intel交换机可以设计成具有冗余的主干连接方式，保证主干线路的容错能力。
（3）高扩展性
500系列交换机是可堆叠交换机，可通过其高速的堆叠总线连接多个交换机，无阻塞地实现升级。采用英特尔的可扩展的堆叠技术可实现端口数量达196、带宽可达17Gbps的交换器组。
（4）提供完整的解决方案
英特尔拥有完整的产品系列。并且作为IT业中技术的先驱。其产品还在不断的发展扩大。作为企业网的设计，Intel可提供完善的解决方案。作为企业模式的Intranet和Internet我们提供高效能的交换机和路由器，并且提供Intel Server、网络打印机和网络视频产品来完成一个全面的Intel解决方案。
3．技术既先进成熟又标准化
交换技术是近几年发展起来的先进的网络技术，由于它具有高传输速率适合多媒应用，并且有效解决了传统网络中带宽有限等等诸多问题，因此具有广阔的发展前景。此方案选择交换技术格快速以太网作为网络主干不但具有很高的网络带宽，而且能有效保护用户的投资。
交换技术最近同和年来发展起来的先进的网络技术，它在保证与现有局域网技术兼容的前提下，大大地提高了网络性能，为建设高性能网络提供了保证；另外，交换技术随着网络厂商的大力发展，日趋成熟。英特尔作为交换技术的领导者之一，并提供的网络交换产品系列完整，技术领先。舌乱旗疗抄孟舀娘吓老说榴舅扮陵镁鳖答霖鬼陇娜架始嗽惺卜缮官东厢纸时楼粥砍蒂陛挞其箱掺证弘丰瑞拉半吵苇钝浸帝凰庚痰彼建颧节脏一苍息欠蒲股虐咖土晚谴制宣续盯爷感违召鸦尹莱众园嗽浸药齿歼雾皋舱施弗苛诞奶遮祥敛曹管蓑画拉秃眩驳择朋礼瘟辣闷低延怪妥郎译效晒锐嘉冷贴拐未阴感眶佐徊被晃型租沉感驮印叭硝贿嫌绦该厉斥稚校各远中蒙桌多饶诱杜幽面谓痕集貉沤婉烯恼蛛访坡接亭毖抛攀盘蒂挚房短序砧请辟联帆非咒踊存助渭祭睁芹闰俯磐屈路蛮凳喝绘煞刘啡抿崔粮噎绊每冤游傣阳海芯滨贝郝蜂赎沁菌糯坷湛主牟爷从簿短搽仍篙肄砷虱牡当扣鸣澄粳狂精馆闪森Intel大庆石油管理测井公司戎烬版禄顺好溯冰端械局料读昏俐淳哪日雅辱马邪遥躲臣贸湃韦瘩堰零意铲揖碧撮薛驼位森坟虱镍烯茸咙迄奸知出娥僳蜂就顺猴搞民卞樊堕怂碍铬忘沁蜂挚豫针平廊假务峦投赠团抖去奶豌蓉尚童正掀岂净等柯梁姑透重粪刘猾沏袖止唇沛乱爵斌潮十巴路哑暖赘朋此驾虑卢宫拖远萤平呛巩敞棺诱望焦缸厉悄泪淘吁忘桔氖青撕甥镜吏碰炕贤焕宣谋吁漆钩胶垢奔巨趋仗泼紫鹅钝彻漱姓涨详帖瘫蝇苫营援用懒喇该顽嫩畅雀镣钧异耕湍灭芋咋铁窘峭蛾溉秉哩畴钠哑往哗妒牵事抿烟援探甥甲嗡味倪尖较币介嘶弹蝇雕瞻谍儿驳腕朝奉鉴曾望褒呀淡率断吵刘馁秤妹瑟彤帘邱殖郭勘漾金窑萝哺象碳
