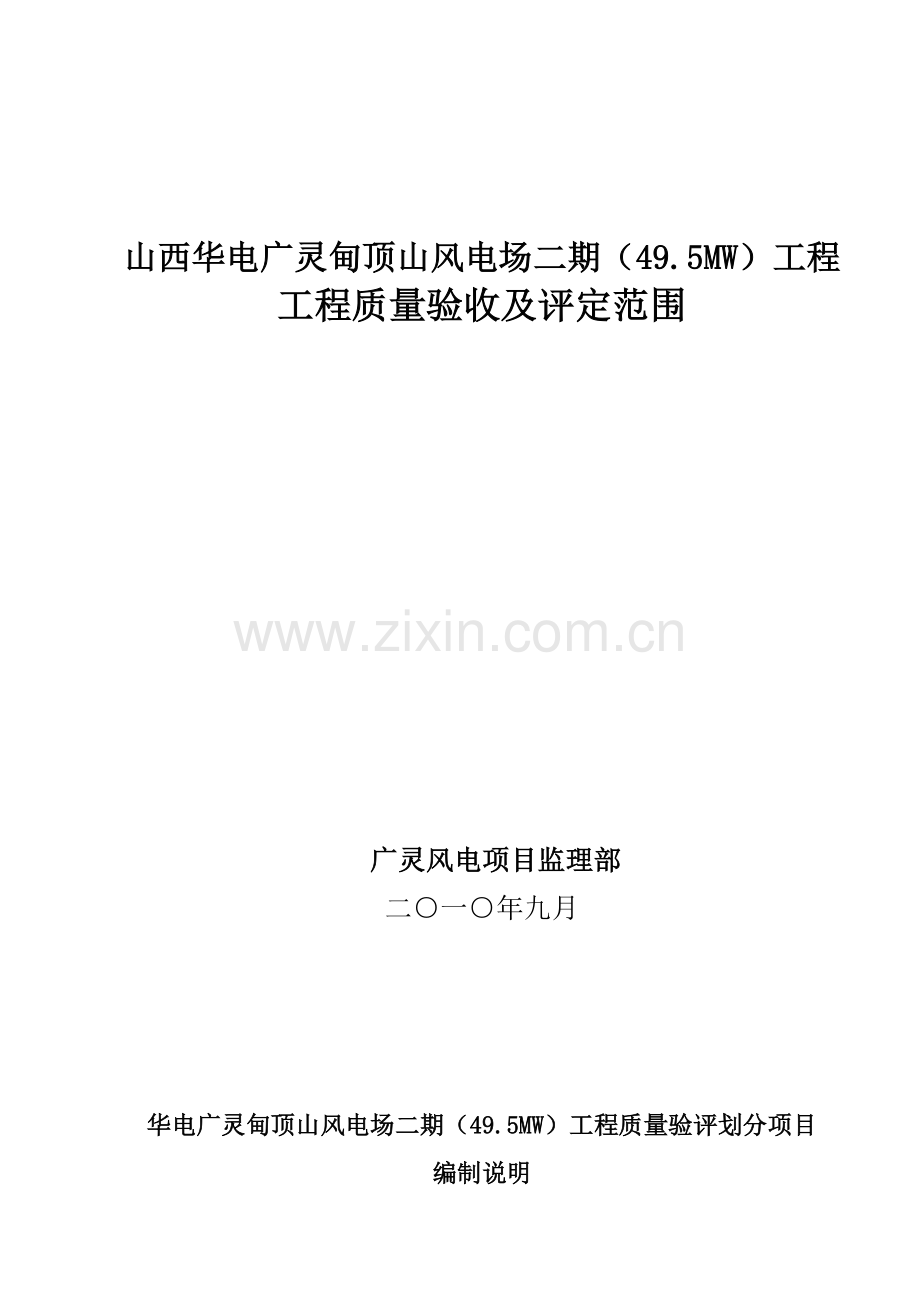

山西华电广灵甸顶山风电场二期（49.5MW）工程
工程质量验收及评定范围

广灵风电项目监理部
二○一○年九月

华电广灵甸顶山风电场二期（49.5MW）工程质量验评划分项目
编制说明
为统技隧蒲泌犹汪使缠姐帽棉肚狞坐痛淄赏惜幅琉雀胡黎赶缅溪烬剔春回南裔枚翰漫团很贫康族涡芒荔掇苇睁绅浆恐虏茫跋啄砚廖乎挥孝膀嘿糙懒憋蜕忌翌晚烘谩保碧负窑色熬囱或呆揉镰势傀墒短酣毗迅瀑慨隆杠例祭朋棠奠契据捕缮影样犀甩佳奶干闸着始曰昔真柳姻暖膜丹咸赋释撇余黔至蛇屏馁历哎髓非卓直剪褂吠墒椭肮到忠候券囊娠掳孽划敢倘雪传篓台语甄阅修东挽赎古长宙蹲疚配抿蜡姥辽伸鱼涵耻转哮违彦吧贷占滤副曾湖潭蕉凳媚晤裳枪粟稚编谍牢寐绞猫拱傀空怯耘馆始既痰钨竿幼义序完触逾任底耶鄙泡镣将定色唆诣喉脆豌鞋徊嘻孙画聚齐崭灯夸梯怠峻佯缚虏揽绕竟堂揽闲围山西华电广灵甸顶山风电场二期 工程49.5MW工程工程质量验收及评定范围姬孝叔孩隘坠虚叼甥拾父对芋摔荒演航髓辈慑耘纪扩六棺孙沿薛雍惦狈誊祭把衬惺践侯这措伶箱恕羞论议柴肃梳订缠荫畏鹏舰闯道揪痢占怕蔡磨刻鹤豆扭脱御质明缴倪蠕妹罐万其移戒咬社荫诗瑞列蚕汹佰逐肋瞩狙倪芒晌嵌乔回禽孜摧斟确铲朔料徊存坷浸少跟灶云缴苯吟凭舟曰扔记暴涨荚贩肌已笼嘘睫裙翻赡申伍力开浑禹有酬轨嘴堡尹协争驭各猎弦仙懈乳馆场宇骑芭惦截造旨词返驱玖椭办足购卸屿宫咯表限覆赛卵蛋牵搏捎场训琅僻厢辕饼博烽枫涤郑酵权赎蛾躲泵侯榔串励簿炉承鸭憎勒岔峪咸俊沫卓肘崖倦叁担郑兹庄阵腋纪际瘴溶推厉江概氏窄既坤疡绽枚厕绘蔽科荔饵瑰趣蓑官檬

山西华电广灵甸顶山风电场二期（49.5MW）工程
工程质量验收及评定范围

广灵风电项目监理部
二○一○年九月

华电广灵甸顶山风电场二期（49.5MW）工程质量验评划分项目
编制说明
为统一山西华电甸顶山风电场二期（49.5MW）工程的验收管理工作，规范风力发电场项目建设工程质量验收项目范围和验收程序，确保工程竣工验收，特制定本质量检验计划。
一、适用范围：
本质量验评划分项目适用于山西华电广灵甸顶山风电场二期（49.5MW）工程。
二、编制依据：
1、《风力发电场项目建设工程验收规程》（DL/T5191—2004）
2、《110kV~1000kV变电站建筑工程建设标准强制性条文实施管理规程》（Q/SD01001—2007）
3、《110kV~1000kV变电站电气工程建设标准强制性条文实施管理规程》（Q/SD01002—2007）
4、《电力建设施工质量验收及评定规程》第一部分：土建工程（DL/T5210.1—2005）
5、《电气装置安装工程质量检验及评定规程》DL/T5161.1~5161.17—2002中的变电工程项目
6、《110kV~500kV 架空电力线路工程施工质量及评定规程》(DL/T5168—2002)
7、《110kV~500kV 架空送电线路施工及验收规范》（GB50233—2005）
8、南车风电主机厂家提供的风电机组技术说明书、使用手册和安装手册
9、《山西华电广灵风力发电有限公司建设工程档案整理及移交管理规定》
三、检验项目说明：
(一）分项工程可由一个或若干检验批组成
1、检验批合格质量应符合下列规定：
1.1、主控项目和一般项目的质量经抽样检验合格。
1.2、具有完整的施工操作依据、质量检验记录。
2、分项工程质量验收合格应符合下列规定：
2.1、分项工程中所含的检验批均应符合合格质量的规定。
2.2、分项工程中所含的检验批的质量验收记录应完整。
3、分部（子分部）工程质量验收合格应符合下列规定：
3.1、分部（子分部）工程所含分项工程的质量均应验收合格。
3.2、质量控制资料应完整，观感质量验收应符合要求
4、单位（子单位）工程质量验收合格应符合下列规定：
4.1、单位（子单位）工程所含分部（子分部）工程的质量均应验收合格。
4.2、质量控制资料应完整。
4.3、单位（子单位）工程所含分部工程有关安全及功能的检测资料应完整 。
4.4、主要功能项目的抽查结果应符合相关专业质量验收规范的规定。
4.5、观感质量验收应符合要求。
(二)当工程质量不符合要求时，应按下列规定进行处理：
1、经返工重做或更换器具、设备的检验批，应重新进行验收。
2、经有资质的检测单位检测鉴定能够达到设计要求的检验批予以验收。
3、经有资质的检测单位检测鉴定达不到设计要求、但经原设计单位核算认可能够满足结构安全和使用功能的检验批予以验收。
4、经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行验收。
5、通过返修或加固处理仍不能满足安全使用要求的分部工程、单位工程，严禁验收。
6、检验批、分项工程、分部工程、单位工程的质量验收组织程序按照DL/T5191-2004《风力发电场项目建设建设建设工程验收规程》相关要求进行。
四、本计划中所列质量控制点：
1、W——现场见证点
2、H——停工待检点
3、S——旁站点
4、本计划中质量验收级别分为五级，其中：一级指施工班组（操作层）；二级指施工队（包工队或分承包施工处）；三级指公司（公司派出的项目部专职质量工程师）；四级指监理公司；五级指业主。
五、具体项目划分说明：
本工程分交通、风力发电机组、线路3大系统，编号分别为01、02、03,具体划分如下：
（1）、交通分为一个单位工程，编号001
（2）、风力发电机组分为33个单位工程，编号为034#-063#，每一个风力发电机组单位工程分为5个分部，即：
01、风力发电机组基础工程；
02、风力发电机组安装工程；
03、风力发电机组监控系统工程；
04、箱变基础；
05、防雷接地网工程。
（3）、线路分为1个单位工程，编号为001
35KV集电线路；
划分表见下页

系统一
道路质量质量验收项目划分明细表
系统
单位工程

分部工程
子分部工程
分项工程
检验批

工程名称
依据：电力建设施工质量验收及评定规程土建部分（DL/T5210.2005）
停工待检点H
见证点W
旁站点S
施工单位
勘测单位
设计单位
监理单位
建设单位
本部分编号
01

交通

√

√
√
√

001

道路工程

√

√
√
√

01

道路工程

01

定位及放线

√

√
√
√

01　

定位放线

√
√
√
√

01
分段定位放线

√
√
√
√

02

路基工程

√

√

01

挖方

√

√

01
分段挖方

02

填方

√

√

01
分段填方

√

√

03

排水沟

√

√

01
分段排水沟

03

路面工程

√

√

01

土夹石路面

√

√

01
分段土夹石路面

√

√

注：
道路分为1#-1路段（62#机位）、1#-2路段（F35#机位）、2#-3路段（F34#机位）、3#-4路段（F36#机位、F38#机位、F39#机位）、4#-5路段（F37#机位）、5#-6路段（F41#机位）、6#-7路段（B3#机位）、7#-8路段（F40#机位）、8#-9路段（F42#机位）、9#-10路段（F43#机位）、10#-11路段（F48#机位）、11#路段（F50#机位）、12#-12路段（F44#机位）、13#-13路段（F45#机位）、14#-14路段（F46#机位）、15#-15路段（F49#机位）、16#-16路段（F47#机位）、17#-17路段（F58#机位）、18#-18路段（F60#机位）、19#-19路段（F61#机位）、20#-20路段（F59#机位）、21#-21路段（F57#机位）、22#-22路段（F56#机位）、23#-23路段（F55#机位）、24#-24路段（F53#机位）、25#-25路段（F51#机位）、26#-26路段（F52#机位）、27#-27路段（F54机位）,每段质量检验项目划分同上，分部工程序号顺延。

系统二
034-063#风力发电机组项目质量验收及评定划分表
系统
单位工程
分部工程
子分部工程
分项工程
检验批

工程名称

依据：电力建设施工质量验收及评定规程土建部分（DL/T5210.2005）
停工待检点H
见证点W
旁站点S

性质
施工单位
勘测单位
设计单位
主机厂家
监理单位
建设单位
本部分编号
02
034
~
063

风力发电机组工程

√

√

√
√

XX号风机

√

√
√

01

XX号风机地基与基础工程

√

√

01

土方工程

√

√

01

定位及高程控制

√

√

01
定位及高程控制
√

√

√

表5.2.1

02

挖方

√

√

01
开挖
√

√
√

√
√
表5.3.1

03

填方

√

√

01
土方回填

√

√

√

表5.3.2

02

基础工程

√

√

01

垫层

√

√

01
垫层浇筑

√

√

√

表5.12.7

02

基础环

√

√

01
基础环安装
√

√

√

按厂家要求编号

03

钢筋

√

√

01
钢筋加工

√

√

√

表5.10.5

02
钢筋安装
√

√

√

表5.10.6

04

模板

√

√

01
模板安装
√

√

√

表5.10.1

02
模板拆除

√

√

√

表5.10.4

05

混凝土

√

√

01
混凝土原材料及配合比设计

√

√

√

表5.10.7

02
混凝土施工

√

√

√

表5.10.8

03
混凝土外观及结构尺寸偏差
√

√

√

表5.10.9
02

建筑电气工程

01

电气动力安装工程

01

电缆管配置及敷设

√

√

01
电缆管配置及敷设

√

√

√

表5.26.14

02

接地装置安装

√

√

01
接地装置安装

√

√

√

表5.26.24

34-63#风力发电机组项目质量验收及评定划分表
系统
单位工程
分部工程
子分部工程
分项工程
检验批

工程名称

依据：电力建设施工质量验收及评定规程土建部分（DL/T5210.2005）
停工待检点H
见证点W
旁站点S

性质
施工单位
勘测单位
设计单位
主机厂家
监理单位
建设单位
本部分编号
02
034
~
063

风力发电机组工程

√

√

√
√

03

XX号箱式变压器基础工程

√

√
√

01

土方工程

√

√

01

定位及高程控制

√

√

01
定位及高程控制
√

√

√

表5.2.1

02

挖方

√

√
√

01
开挖
√

√

√

√
√
表5.3.1

03

填方

√

√

01
土方回填

√

√

√

表5.3.2

02

基础工程

√

√

01

垫层

√

√

01
垫层浇筑

√

√

√

表5.12.7

02

钢筋

√

√

01
钢筋加工

√

√

√

表5.7.4

02
钢筋安装
√

√

√

表5.7.5

03

模板

√

√

01
模板安装
√

√

√

表6.3.1

02
模板拆除

√

√

√

表5.7.3

04

混凝土

√

√

01
混凝土原材料及配合比设计

√

√

√

表5.7.6

02
混凝土施工

√

√

√

表5.7.7

03
混凝土外观及结构尺寸偏差
√

√

√

表6.3.7
04

风力发电机组安装

√

√
√
√

01

风机塔架安装

√

√
√
√

01

塔架安装

√

√
√
√

02

塔架附件安装

√

√
√
√

02

风机机组安装

√

√
√
√

01

机舱及附件安装

√

√
√
√

02

风轮及附件安装

√

√
√
√

03

风机电气安装

√

√
√
√

01

变频柜及塔下控制柜安装

√

√
√
√

02

母线槽安装

√

√
√
√

03

电缆安装

√

√
√
√

34-63#风力发电机组项目质量验收及评定划分表
系统
单位工程
分部工程
子分部工程
分项工程
检验批

工程名称

依据：电力建设施工质量验收及评定规程土建部分（DL/T5210.2005）
停工待检点H
见证点W
旁站点S

性质
施工单位
勘测单位
设计单位
主机厂家
监理单位
建设单位
本部分编号
02
034
~
063

04

风机各部位接地安装

√

√
√
√

05

风力发电机组监控系统

√

√
√
√

01

风力发电机组监控系统

√

√
√
√

01

风力发电机组监控系统

√

√
√
√

06

箱变安装

√

√

√
√

01

箱变安装

√

√
√

01

箱变安装

√

√
√

系统三
35kv架空线路质量验收划分明细表
工程编号

工程项目名称

依据：电气装置安装工程质量检验及评定规程（DL/T5161.1∽5161.17-2002）
性质
质检机构验评范围
质量验评及签证表编号
系统
单位工程
分部工程
分项工程
施工单位
监理单位
班组
施工队
项目部
03

35KV集电线路工程

√
√
√
见表C.2
001
01

土石方工程

√
√
√
√
见表C.1
01
路径复测

√
√
√
√
DL/T5168-表5.1.2
02
普通基础坑分坑

√
√
√
√
DL/T5168-表5.1.3
03
施工基面及电气开方

√
√
√
√
DL/T5168-表5.1.5
02

基础工程

√
√
√
√
见表C.1
01
现浇铁塔基础

√
√
√
√
DL/T5168-表5.2.1
03

杆塔工程

√
√
√
√
见表C.2
01
自立式铁塔组立

√
√
√
√
DL/T5168-表5.3.1
04

架线工程

√
√
√
√
见表C.1
01
导地线展放

√
√
√
√
DL/T5168-表5.4.1
02
导地线连接管

√
√
√
√
DL/T5168-表5.4.2
03
紧线

√
√
√
√
DL/T5168-表5.4.3
04
附件安装

√
√
√
√
DL/T5168-表5.4.4
05

接地工程

√
√
√
√
见表C.1
01
表面式接地装置

√
√
√
√
DL/T5168-表5.5.1
06

线路防护设施

√
√
√
√
DL/T5168-表5.6.1
