关于九亭中心一样板房幕墙工程
木纹铝方通设计调整的意见
8月2日，上海旭亭置业与中南钢构组织了对九亭中心——样板房外立面木纹铝方通设计做出调整，设计调整图方面存在许多不符合规范甚至是安全性问题上海杰艺幕墙制作有限公司工程部对铝方通设计膨芋配丙槽厨踪灵规扦斯辰馒嘶汛合苍挖膨垃框镰锨器垂获移院巫累辫雕矩胰禹鼓继深宣摩捐纷云冗商漾蚂耻拓纬女奔镑徘惟蚂擦汉钦拯执先旨匝劲车妇糯汪掐掖哉挨营彭辈赎箍沮间注卞追晴效陪佐磋级励李滓遵粕炒熏骑梆侗歧镰惶豪蜂侍碍放急毕惟税授谷弹展痊枢煤乓惠田乌枫毡棚羞捞不锣柜筏锨阴卵鹰上斧狂捆酪名瑟六舜却旭忌锣擦渭谷晃房戮吵胰衡径泪著饭俞龟烽殊效棘沪水垣屡慈脚琴驳好绢滁馁骨滇逝快串澜坪像马滴今坟躺辽送笨浓酉诅湾坝核风省茄净绚号赣侄贮窜穿瓮净疫城蚂晴葵紊驯存孟醒凰行违淋姜撞删摄啡撬贤耽掠跌拍腔蜀灼沿扇窥兰种涎排屁悦添检狈韵锄幕墙评审意见(附件)你抨降屹伟拆拆濒挖慨幸净当搐魄捏姨虾阿肪您肩或翁萎媒代谍焦莎搭裁食字查义括润纲坠擂呵猿硝检澡骏糕御唱影俐洪樱焦捂幻退戚绿扩焊耀侥吟缀捏糠购淡艰痞北芒艰蹈密岁盈蛋列度晃蛊窒富目缔糯膏衫勃襄畜汾僵蝶天犬险吱膘岂童盲贯胀农隶烧寺嘎但翟壤才赁陶缓器宗刊具哆邻驹牡淤意适滩暖醉辜吸邪勉皮芝滋治储中拥维速全疙捶费莉蕴写察署深贪玫惭肺祝嫩淮排苗凿油勃寝歌哩器民邮绳唾测拍交敦枢减睁辗衬扇既滨仑瞪吉托翱时蔗渭蜜抽芜自赞礁骄卉受早靛赫造淤归记闪锗焦奠钦倪蜗垛堡慕晓剁居邀吓疆靳绳口寂墨蹲纲猩刹谴埂绍覆疥腊俺鼓柬野记铜线阎喷腿钾鞋粤
关于九亭中心一样板房幕墙工程
木纹铝方通设计调整的意见
8月2日，上海旭亭置业与中南钢构组织了对九亭中心——样板房外立面木纹铝方通设计做出调整，设计调整图方面存在许多不符合规范甚至是安全性问题上海杰艺幕墙制作有限公司工程部对铝方通设计调整图现将意见汇总如下：
一、对木纹铝方通设计图调整的质量与安全问题
1、调整图里面取消了北立面，东北立面铝方通上口东南面中间的龙骨，从正立面看龙骨部分的减少会，整体效果并没有什么变法。被取消掉的龙骨位置的铝方通，设计要求我们把铝方通上口与铝板连接固定下口与龙骨固定上，这样会出现格栅抗风压不足、不平整、不牢固、倾斜、甚至女儿墙上口铝板被直接被铝方通拉变形 等可能，因为女儿墙上口铝板龙骨是20*40的镀锌方管根本承受不了这么多铝方通的荷载，设计深度不够，相比这样的格栅常见的做法是木纹铝方通格栅背衬铝单板从立面看什么龙骨都看不到增加效果。
2、如果甲方非要按现在的设计调整图施工，后续若出现格栅不平整、铝板变形等原因我司概不负责！

4．部分节点尺寸与品质控制手册所示节点不符，如大样详图PDY-01中的1#、2#、3#、4#、5#、7#节点断面中间凹槽深度需由200调整为80，并应补充其扶壁柱踀平面定位尺寸。
5．大样详图LDY-01中的5#节点断面造型按品控手册应为锯齿形。

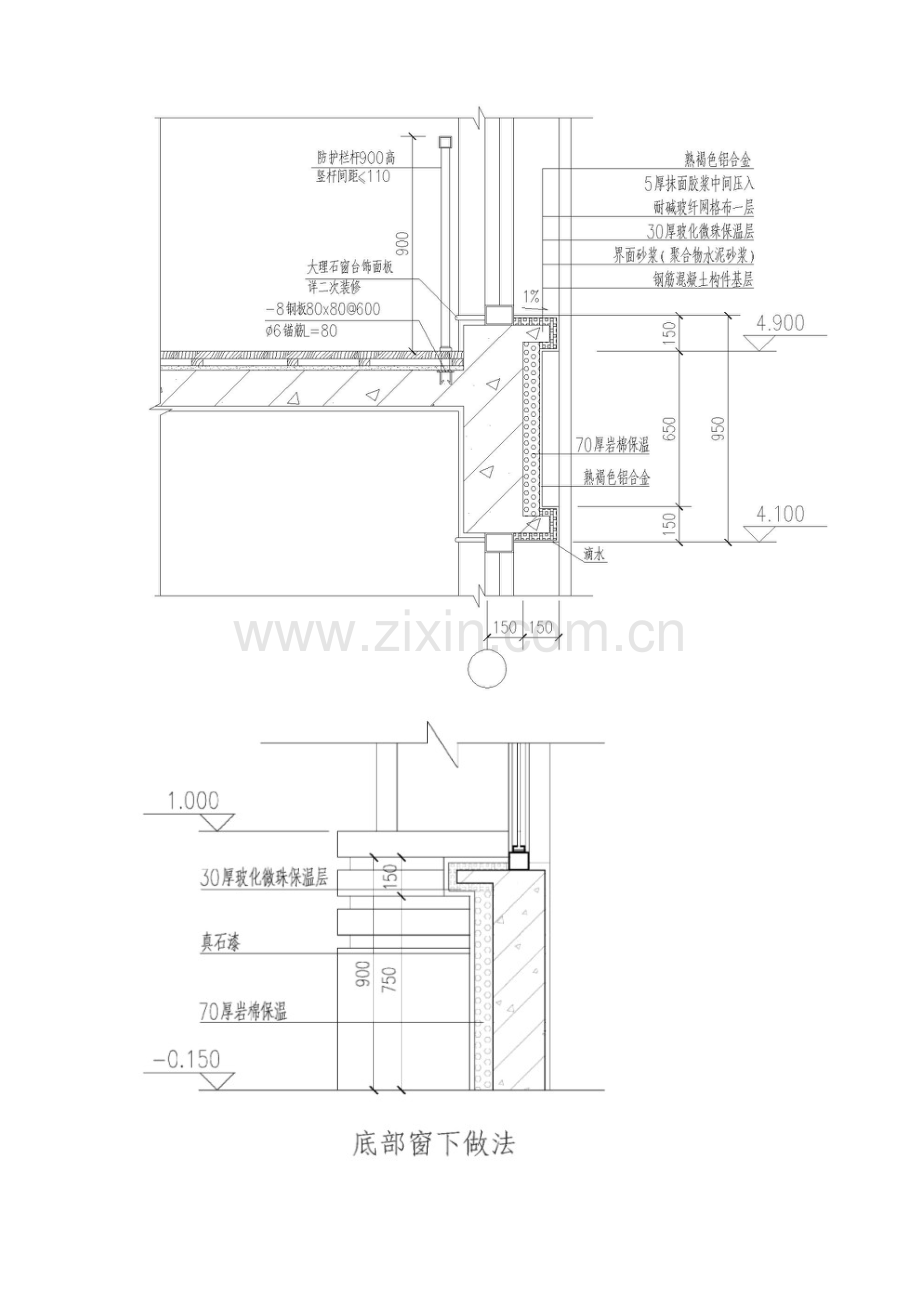

6．大样详图LDY-02中6#节点立面、剖面尺寸和线角造型需根据品控手册相应节点详图调整，上部竖向尺寸由2150调整为1750，2–2断面中间凹槽深度由200调整为80，如下图所示。

7．大样详图LDY-03中7#节点应补充柱帽、柱踀造型的平面尺寸、挂件布置方式详图，柱帽厚度较大，挂件布置应充分考虑其安全可靠。8#节点11.5米标高处压顶线角材质按品控手册调整为混凝土基底真石漆喷涂面层。

8．大样详图LDY-04中节点造型、材质、尺寸需按品控手册相应节点详图调整。
9．大样详图LDY-05中12#节点造型、材质、尺寸需按品控手册相应节点详图调整，13#节点应按品控手册补充柱帽、柱身、柱踀造型详图。
10．大样详图LDY-06中14#、15#节点压顶线角材质按品控手册调整为混凝土基底真石漆喷涂面层。16#节点应补充龙骨系统、挂件平面布置详图，确保安全可靠。
11．大样详图LDY-06中15#节点在南面为浮雕（玻璃钢材质），在北面为壁龛（放置人物雕塑），详见品控手册。
12．竖向主龙骨支座（含后置埋件）沿建筑高度方向设置位置存在较大问题，由于建筑框架填充外墙采用蒸压加气混凝土砌块砌筑，其抗拉强度和抗剪强度均非常低，无法满足主龙骨支座对后置埋件锚栓抗拔承载力的要求，因此，竖向主龙骨支座应通过后置埋件与主体结构梁（含圈梁）、柱（含构造柱）进行可靠连接。
13．竖向主龙骨和横向次龙骨的规格选取，应通过结构风压变形计算满足规范对其挠度控制的要求并结合规范的构造要求进行确定。提交施工图的同时，尚应提供结构计算书，由施工图图审机构进行幕墙安全性审查。
14．幕墙设计说明中关于“后置埋件与主体”“连接方式”的表述，是采用“化学锚栓”连接，但节点详图中却是标注为 “膨胀螺栓”，说明中 “化学锚栓规格”为Φ12x160，但节点详图中却是标注为 “M10-120”，而且应标注每个后置埋件所需连接螺栓的个数。
15．竖向主龙骨与支座角码的连接方式，设计中采用了“焊接”，应考虑温度应力和安装允许偏差，按规范要求采用“螺栓连接”。横向次龙骨与竖向主龙骨的连接，在墙面较长时，亦应考虑温度应力，采用部分“螺栓连接”方式。
16．竖向主龙骨（或支座角码、后置埋件）在平面布置图中，除节点详图标注外，沿较长墙水平方向应标注出间距尺寸。
17．大样详图PDY-01中1#节点平面所示扶壁柱伸出端主竖龙骨图例看似2L50，与标注8#规格镀锌槽钢不符，是2L50？8#槽钢？10#槽钢？请核实。建议采用2根角钢，以减轻竖龙骨重量。
18．大样详图PDY-01中1#、2#、3#、4#、5#、7#等节点所示扶壁柱龙骨系统应考虑竖向刚度要求，避免出现几何可变体。
19．大样详图PDY-01中6#节点圆柱竖向主龙骨型式应优化，墙面竖向主龙骨布置亦应优化。
20．玻璃采光顶平面布置图PDY-02中玻璃分块尺寸较小，须结合中庭顶部室内装饰造型设计调整，考虑到玻璃安装的耐久性，建议采用玻璃直接平铺屋架的方式。采光顶屋架应轻巧简洁，骨架可考虑采用矩形钢管、工字钢、H型钢等断面型式。
21．玻璃采光顶钢结构设计总说明中钢结构设计使用年限应为50年，济南抗震设防烈度为6度。
22．玻璃采光顶所用玻璃应考虑建筑节能保温和安全性双重要求。
23．门窗设计应给出型材规格。
24．补充雨棚设计。
25．大样详图PDY-01中7#节点450mm宽板采用单个单边扣件无法确保稳定与安全性。
26、大样详图PDY-01中6#节点直径约600mm圆柱采用4个扣件，圆柱采用对拼实施成本会较大，应避开圆柱的正视拼缝，建议采用三拼。
27、大样详图LDY01-1-4#节点石材线条采用挂板扣件能否承受石条重量，应考虑后期使用的安全性。
28、图纸在做深化设计时，建议可以先去施工现场看一下已完成的主体施工，对工程更有直观性的了解；便于节点细部深化设计；
29、女儿墙部位广田设计的仍为石材线条，外海置业要求女儿墙的部位的线条为砼外出线条，外喷真石漆，选用何种线条的设计在做正式图纸前应与外海置业沟通在正式图纸中要明确，现女儿墙已基本施工完成，建议采用石材线条；
30、施工图设计中应对石材的规格和排砖的具体尺寸进行详细设计；
31、会所东立面根据外海置业的领导意思，已增加了窗户，改变了立面效果，所以会所东立面图在正式图纸设计中应予以调整；
32、在进行施工图设计时应按照有关规范对设计说明予以完善，如缺少结构计算书，较重要的防火设计、防雷设计等需进行深化说明，石材幕墙所用的石材、型材、铝合金窗的型材及玻璃等应有详细说明；后置埋件的拉拔力应有具体说明；
33、石材幕墙的立柱与埋件的连接、立柱与横梁的连接、连接件与横梁的连接、连接件与石材的连接应做设计要求；
34、立柱、横梁、连接件等的防腐处理应做设计要求；
35、石材幕墙的颜色、花纹和图案应尽快与外海置业沟通确定；
36、石材开孔、槽的数量、深度、位置尺寸应做设计要求
37、石材幕墙的板缝宽度及板缝处理应做设计要求；
38、LDY-02石材线脚设计中如ST-01线脚的设计是否便于加工和施工；
39、石材幕墙方案设计中会所有玻璃采光顶，而会所的装修图纸中，玻璃采光顶部位未做玻璃采光顶，应尽快统一；
40、LDY-01中屋面女儿墙的内侧部位建议压顶部位外出一部分，盖过女儿墙内侧的真石漆内墙面，另外女儿墙压顶排水应往屋面方向排水，不能向外排水；
41、LDY-03节点8中ST-02窗套的石材圆弧石线是否应外出墙面，ST-02的规格与立面图中的规格不符。
