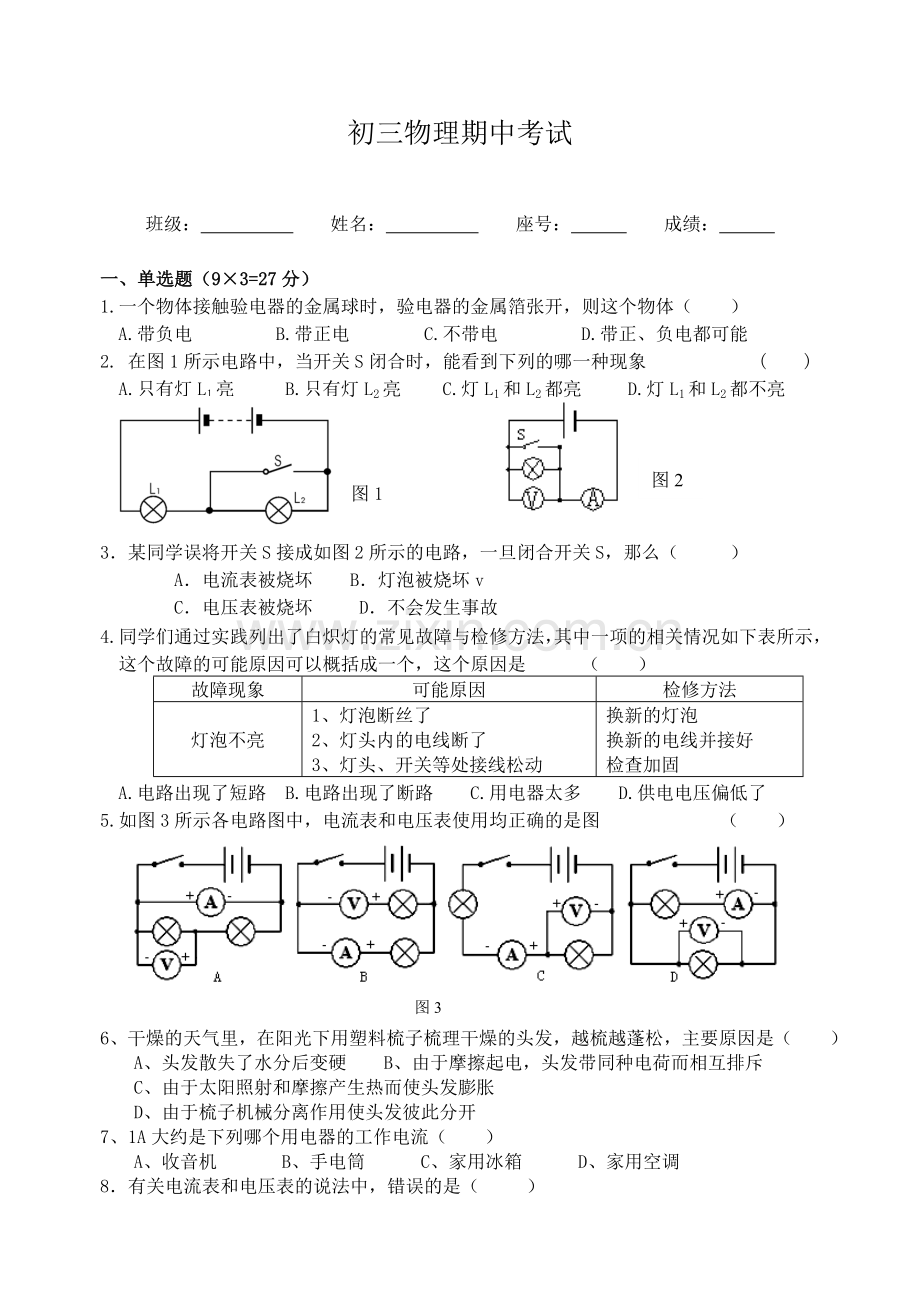

初三物理期中考试

班级： 姓名： 座号： 成绩：

一、单选题（9×3=27分）
1.一个物体接触验电器的金属球时，验电器的金属箔张开，则这个物体（ ）
A.带负电 B.带正电 C.不带电 D.带正、负电都可能
2. 在图1所示电路中，当开关S闭合时，能看到下列的哪一种现象 ( )

A.只有灯L1亮 B.只有灯L2亮 C.灯L1和L2都亮 D.灯L1和L2都不亮

图2
图1

3．某同学误将开关S接成如图2所示的电路，一旦闭合开关S，那么（ ）
A．电流表被烧坏 B．灯泡被烧坏v
C．电压表被烧坏 D．不会发生事故
4.同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是 （ ）
故障现象
可能原因
检修方法
灯泡不亮
1、灯泡断丝了
2、灯头内的电线断了
3、灯头、开关等处接线松动
换新的灯泡
换新的电线并接好
检查加固
A.电路出现了短路 B.电路出现了断路 C.用电器太多 D.供电电压偏低了
5.如图3所示各电路图中，电流表和电压表使用均正确的是图 （ ）

图3

6、干燥的天气里，在阳光下用塑料梳子梳理干燥的头发，越梳越蓬松，主要原因是（ ）
A、头发散失了水分后变硬 B、由于摩擦起电，头发带同种电荷而相互排斥
C、由于太阳照射和摩擦产生热而使头发膨胀
D、由于梳子机械分离作用使头发彼此分开
7、1A大约是下列哪个用电器的工作电流（ ）
A、收音机 B、手电筒 C、家用冰箱 D、家用空调

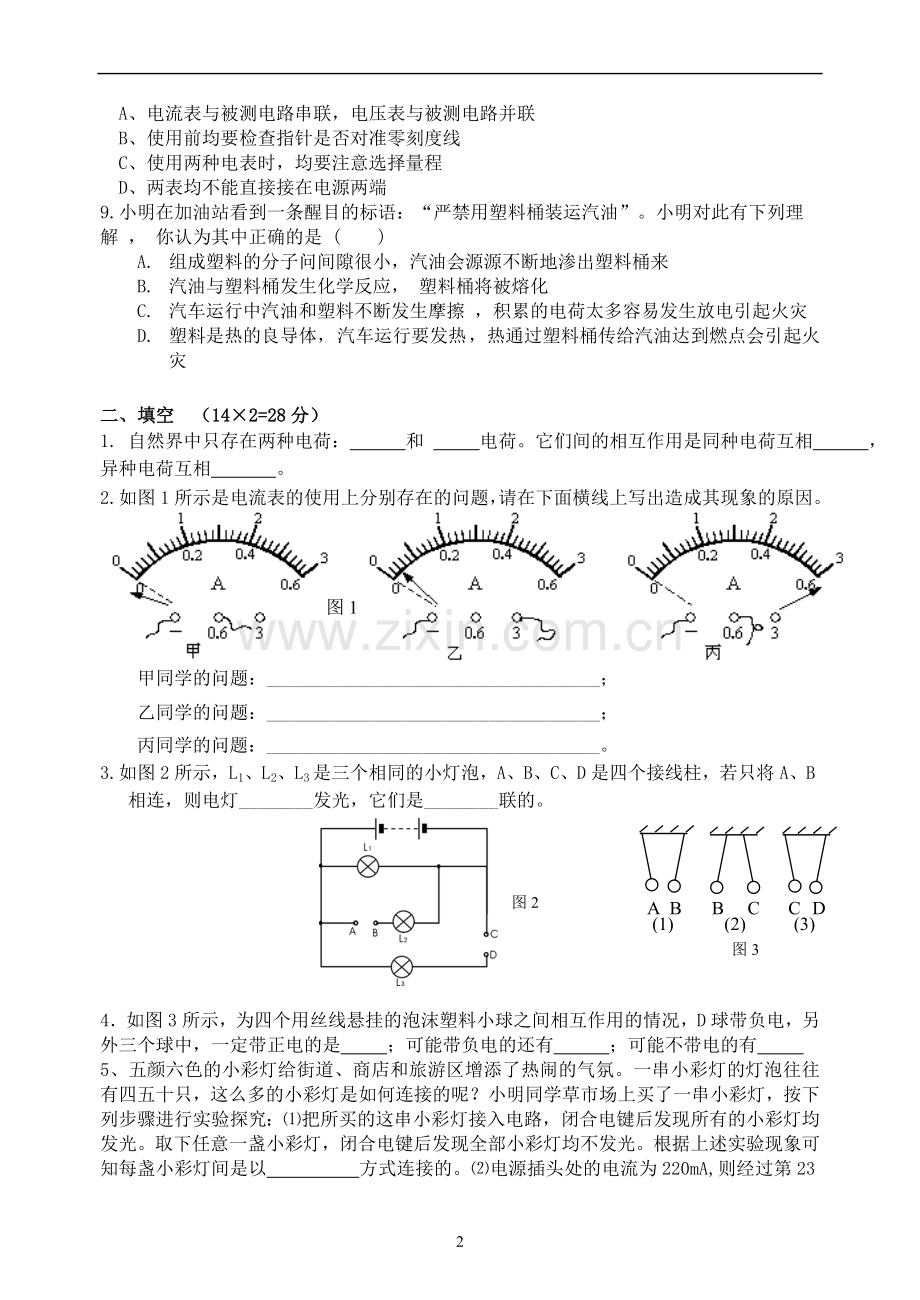

8．有关电流表和电压表的说法中，错误的是（ ）
A、电流表与被测电路串联，电压表与被测电路并联
B、使用前均要检查指针是否对准零刻度线
C、使用两种电表时，均要注意选择量程
D、两表均不能直接接在电源两端
9.小明在加油站看到一条醒目的标语：“严禁用塑料桶装运汽油”。小明对此有下列理解 ， 你认为其中正确的是 ( )
A. 组成塑料的分子问间隙很小，汽油会源源不断地渗出塑料桶来
B. 汽油与塑料桶发生化学反应， 塑料桶将被熔化
C. 汽车运行中汽油和塑料不断发生摩擦 ，积累的电荷太多容易发生放电引起火灾
D. 塑料是热的良导体， 汽车运行要发热 ，热通过塑料桶传给汽油达到燃点会引起火灾

二、填空 （14×2=28分）
1. 自然界中只存在两种电荷： 和 电荷。它们间的相互作用是同种电荷互相 ，异种电荷互相 。
2. 如图1所示是电流表的使用上分别存在的问题，请在下面横线上写出造成其现象的原因。
图1

甲同学的问题：____________________________________；
乙同学的问题：____________________________________；
丙同学的问题：____________________________________。

图2
3.如图2所示，L1、L2、L3是三个相同的小灯泡，A、B、C、D是四个接线柱，若只将A、B相连，则电灯________发光，它们是________联的。
A
B
C
B
C
D
(1)
(2)
(3)
图3

4．如图3所示，为四个用丝线悬挂的泡沫塑料小球之间相互作用的情况，D球带负电，另外三个球中，一定带正电的是 ；可能带负电的还有 ；可能不带电的有
5、五颜六色的小彩灯给街道、商店和旅游区增添了热闹的气氛。一串小彩灯的灯泡往往有四五十只，这么多的小彩灯是如何连接的呢？小明同学草市场上买了一串小彩灯，按下列步骤进行实验探究：⑴把所买的这串小彩灯接入电路，闭合电键后发现所有的小彩灯均发光。取下任意一盏小彩灯，闭合电键后发现全部小彩灯均不发光。根据上述实验现象可知每盏小彩灯间是以 方式连接的。⑵电源插头处的电流为220mA,则经过第23个小灯的电流为________A。

三、填图（共14分）
1、在下列的几个电路图中，空圆圈表示电表，请在图中的圆圈中填上电流表或电压表的符号，并标出正负接线柱。(4分)

2.根据所示的电路，分别在右方画出电路图。（5分）

3．请你根据图13－4－5（a）所示的电路图，用笔画代替导线，将图13－4－5（b）中的实物连接起来，导线不能交叉。（5分）

L1
A
V
L2
L1
A
V
图13－4－5（a）
图13－4－5（b）
四、探究与综合能力题：（共32分）
—
3
—
3
15
1.某次做实验时，电流表和电压表的指示数如下图所示，则电流是_____，电压是____。(6分)

2、（1）按图1甲所示的电路图连接好电路后，把电流表先后接在电路中的a、b、c处时，得到如下所示的记录表格：
测量处
a
b
c
电流（A）
0.4
0.4
0.4

图1
乙
甲

比较测得的数据得出的结论是：
_____________ _______________。(4分)
（2）在测并联电路中的电流时，若先在图1乙中的A处测电路中的电流是0.9A，然后在B 处测得的电流是0.6A，则在C处测得的电流应为________。（4分）
3、如左下图所示是干电池并联电压的探究，分别将1节、2节、……相同的干电池并联起来，测得电池组的电压如右下表。（8分）
电池节数（节）
1
2
3
电压（伏）
1.5
1.5
1.5

（1）从上述数据中你能得到的结论是： 　　　　　　　　　　 　 　　
（2）根据上述结论，请你提一个问题： 　　　　　　　　　　
4、居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，有人走动发出声音是，灯就自动亮，经过一两分钟后，如果还没发出声音时，灯就自动熄灭；不过，只有天黑之后灯才能亮，白天，无论发出的声音有多大，电灯也“无动于衷”。这两个自动装置配合使用，就可以使楼道灯变得“聪明”了。请你根据上述介绍完成下面的问题。
（1）天黑，光线不足时，“光敏”是闭合还是断开的？（3分）

（2）“声敏”什么情况下闭合？什么情况下断开？（4分）

（3）如下图各电路中，属于楼道灯电路的是（ ）（4分）
