施工电梯基础设计方案.doc

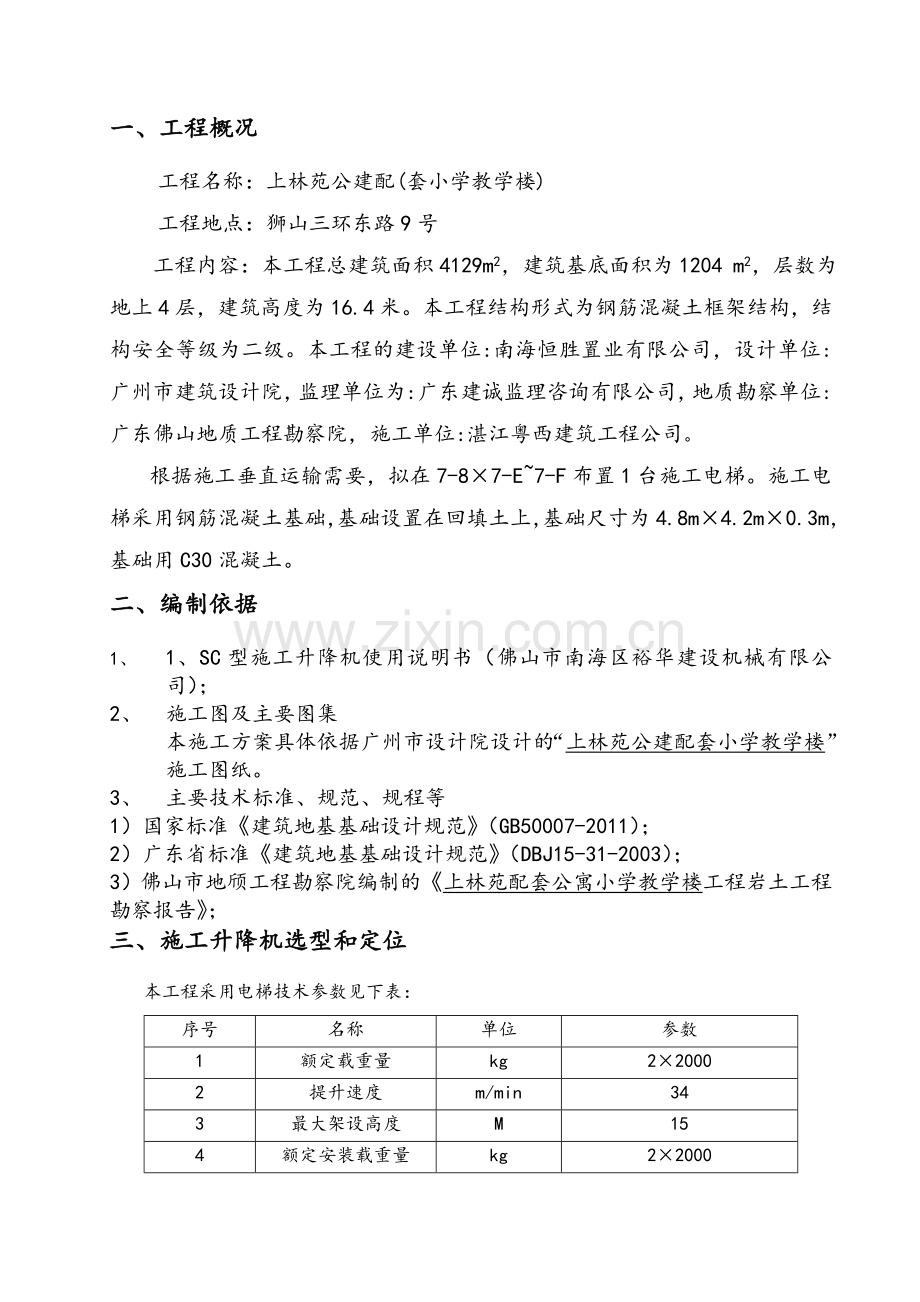

一、工程概况
工程名称：上林苑公建配(套小学教学楼)
工程地点：狮山三环东路9号
工程内容：本工程总建筑面积4129m2，建筑基底面积为1204 m2，层数为地上4层，建筑高度为16.4米。本工程结构形式为钢筋混凝土框架结构，结构安全等级为二级。本工程的建设单位:南海恒胜置业有限公司，设计单位:广州市建筑设计院，监理单位为:广东建诚监理咨询有限公司，地质勘察单位:广东佛山地质工程勘察院，施工单位:湛江粤西建筑工程公司。
根据施工垂直运输需要，拟在7-8×7-E~7-F布置1台施工电梯。施工电梯采用钢筋混凝土基础，基础设置在回填土上，基础尺寸为4.8m×4.2m×0.3m，基础用C30混凝土。
二、编制依据
1、 1、SC型施工升降机使用说明书（佛山市南海区裕华建设机械有限公司）；
2、 施工图及主要图集
本施工方案具体依据广州市设计院设计的“上林苑公建配套小学教学楼”施工图纸。
3、 主要技术标准、规范、规程等
1）国家标准《建筑地基基础设计规范》（GB50007-2011）；
2）广东省标准《建筑地基基础设计规范》（DBJ15-31-2003）；
3）佛山市地颀工程勘察院编制的《上林苑配套公寓小学教学楼工程岩土工程勘察报告》；
三、施工升降机选型和定位
本工程采用电梯技术参数见下表：
序号
名称
单位
参数
1
额定载重量
kg
2×2000
2
提升速度
m/min
34
3
最大架设高度
M
15
4
额定安装载重量
kg
2×2000
5
电机功率
kw
（2×3）×11
6
吊笼重量
kg
2×1500
7
标准节重量
kg
150
8
吊笼内部面积
m
3.2×1.5×2.5
9
标准节长度
mm
1508
四、施工升降机基础设计
施工升降机性能参数：
吊笼重（双笼）：2×1500＝3000kg
底层护栏重：1480kg
导轨架总重（架设15米，共需10节，每节重150kg）10×150＝1500 kg
吊笼载重量（双笼）：2×2000＝4000kg
根据现场施工的情况，确定基础尺寸：4.8m×4.2m×0.3m
升降机自重：G1＝（3000+1480+1500+4000）÷100＝99.8 KN
基础自重： G2＝4.2×4.8×0.3×25.5＝154.22 KN
G＝G1+G2 =99.8+154.22 =254.02 KN
1、基础抗冲切承载力的验算
基底净反力Pj＝254.02/（4.2×4.8）＝ 12.6KN/m2
基底冲切力计算
根据《建筑地基基础设计规范》（DBJ 15-31-2003）的规定，受冲切承载力应按下列公式验算：
Fl ≤ 0.7 βhp ft am h0
Fl = Pj Al
am=(at+ab)/2
并满足
式中
βhp——受冲切承载力截面高度影响系数，因为h0＝230<800mm，βhp＝1.0。
α ——系数，取α＝1
βhs——受剪切承载力截面高度影响系数，βhs＝（800/h0）1/4，当h0<800mm，
取h0＝800，则βhs＝1
ft ——混凝土轴心抗拉强度设计值，C30砼，ft＝1.43N/mm2
h0 ——基础冲切破坏锥体的有效高度。h0＝230mm
at ——冲切破坏锥体最不利一侧斜截面的上边长。at=0.65m
ab ——冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长。取柱宽加两倍基础有效高度。ab＝0.65+2×0.23＝1.11m
am——冲切破坏锥体最不利一侧计算长度。am=（at＋ab）/2＝（0.65+1.11）/2＝0.88m
pj ——相应荷载效应基本组合时基底单位面积净反力。
pj=12.6 KN/m2
Al ——冲切破坏面外侧的部分基底面积。
Al＝4.2×0.2+0.5×（4.2+1.11）×1.645=5.2m2

Fl = Pj Al=12.6×5.2＝65.52 KN
0.7 βhp ft am h0＝0.7×1×1.43×103×0.88×0.23＝202.6KN
Fl <0.7 βhp ft am h0
并满足：
故施工梯基础满足要求
2、基础抗弯及配筋计算
L向：
B向：
基础的配筋为：
按最小配筋率0.15%
选φ12@200双层双向，As＝4972mm2＞AS=1377.7 mm2，符合配筋要求
3、回填土要求
回填土压实系数i:0.94,承载力不小于15KPa
五、基础施工要求
1、基础预埋构件与基础内钢筋焊接一体，预埋构件的位置必须按基础所示的位置预埋。
2、待基础混凝土强度达到75％后方可进行施工升降机的安装，安装前用水平靠尺检查提升机底座水平，不平处必须用钢板垫平。
3、基础座应全部埋入混凝土基础板内。
4、基础预埋件四个基准点水平度（水平高差）≤L×2/1000（L为两点间的距离，单位为m），基础必须经验收合格后方可安装架体。
5、基础施工应做防雷接地，防雷接地电阻不大于4Ω。

六、施工升降机基础施工图

七、施工升降机平面位置图
