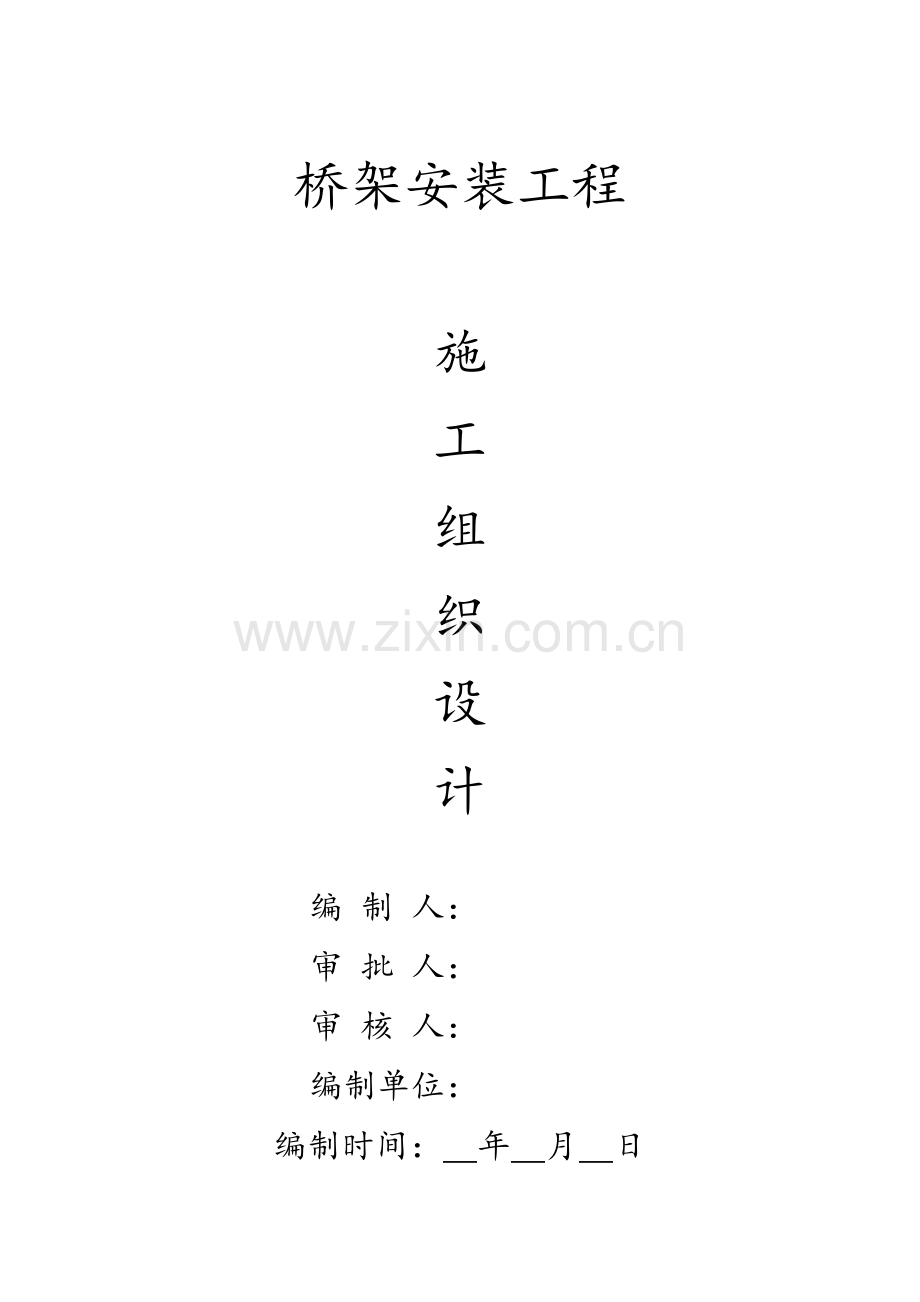

桥架安装工程

施
工
组
织
设
计

编 制 人：
审 批 人：
审 核 人：
编制单位：
编制时间： 年 月 日

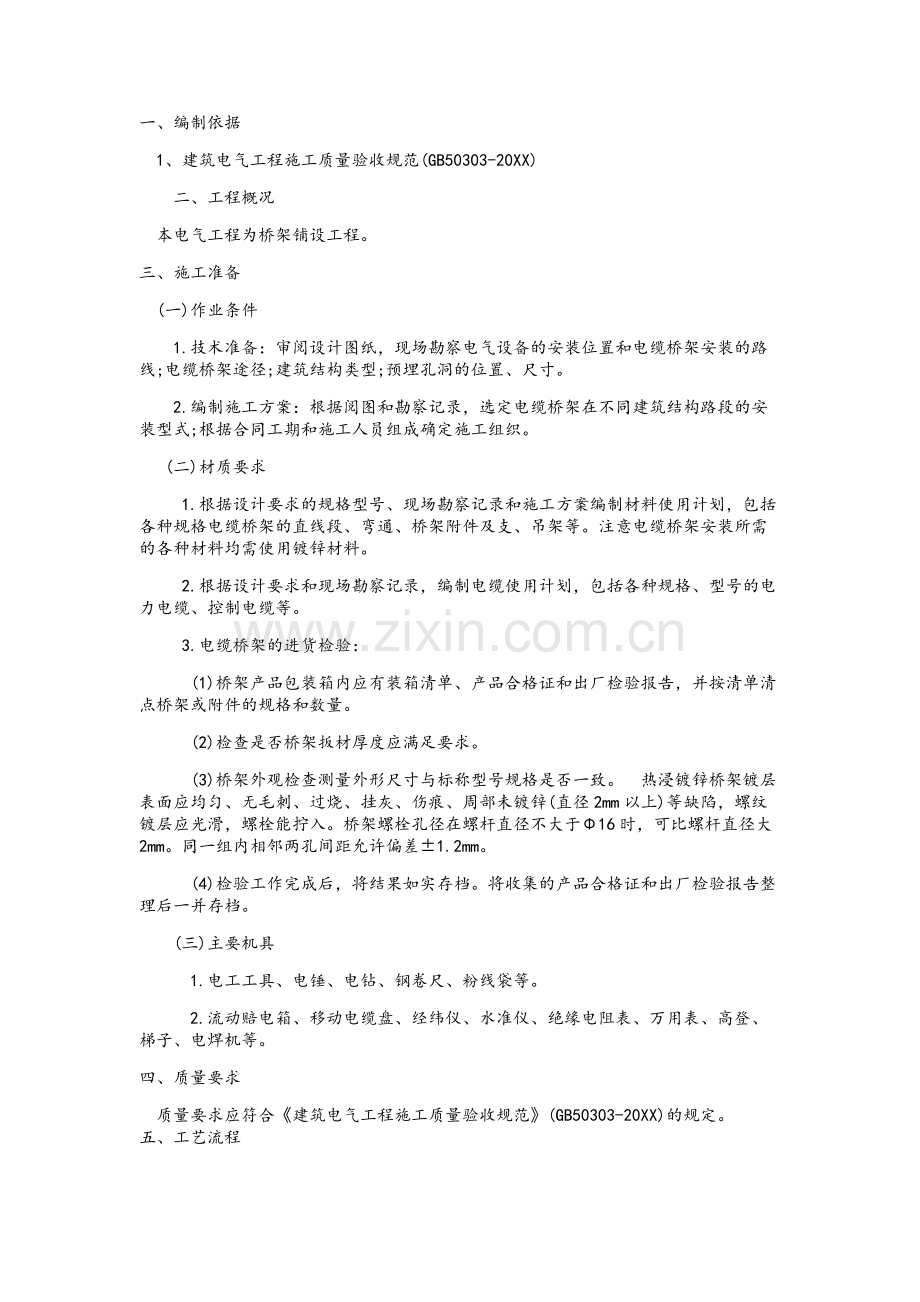

一、编制依据 　
　1、建筑电气工程施工质量验收规范(GB50303-20XX) 　　
　二、工程概况 　　
本电气工程为桥架铺设工程。　
三、施工准备 　　
(一)作业条件 　
　1.技术准备：审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路线;电缆桥架途径;建筑结构类型;预埋孔洞的位置、尺寸。 　　
2.编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式;根据合同工期和施工人员组成确定施工组织。 　　
(二)材质要求 　
　1.根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需的各种材料均需使用镀锌材料。 　
　2.根据设计要求和现场勘察记录，编制电缆使用计划，包括各种规格、型号的电力电缆、控制电缆等。 　　
3.电缆桥架的进货检验： 　　
(1)桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。 　　
(2)检查是否桥架扳材厚度应满足要求。　
　(3)桥架外观检查测量外形尺寸与标称型号规格是否一致。　热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌(直径2mm以上)等缺陷，螺纹镀层应光滑，螺栓能拧入。桥架螺栓孔径在螺杆直径不大于Φ16时，可比螺杆直径大2mm。同一组内相邻两孔间距允许偏差±1.2mm。 　
(4)检验工作完成后，将结果如实存档。将收集的产品合格证和出厂检验报告整理后一并存档。 　　
(三)主要机具 　　
1.电工工具、电锤、电钻、钢卷尺、粉线袋等。 　　
2.流动赔电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高登、梯子、电焊机等。
四、质量要求 　　
质量要求应符合《建筑电气工程施工质量验收规范》(GB50303-20XX)的规定。 　　五、工艺流程 　　
画线定位→固定件安装→桥架支撑件安装→桥架托盘线槽安装→金属桥架的接地保护→敷设电缆 　　
六、操作工艺 　
　(一)划线定位根据设计图或施工方案，从电缆桥架始端(先干线后支线)找好水平或垂直线，确定并标出支撑物的具体位置。 　　
(二)固定件安装金属膨胀螺栓安装 　　(1)使用于C15以上混凝土构件及实心砖墙上，不适用空心砖墙或陶粒混凝土砌块等轻型墙体。 　　(2)钻孔直径的误差不得超过+0.5mm～0.3vmm;深度误差不得超过+3mm;钻孔后应将孔内残存的碎屑清除干净。 　　(3)打孔的深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。 　　(4)用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2mm。 　　3.预埋铁的自制加工尺寸不应小于120×60×60mm，在土建结构施工中进行预埋，预埋铁平面应紧贴模板，并应固定牢固。 　
　(三)桥架支撑件安装 　　1.桥架支撑件在室内安装常用的几种形式，参照标图集86SD169《电缆桥架安装》。 　　2.自制支架与吊架所用扁铁规格不应小于30mm×3mm，扁钢规格不小于25×25×3mm，圆钢不小于Φ8。自制吊支架必须按设计要求进行防腐处理。 　　3.支架与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。 　　
七、安全注意事项 　　
　1、电工、电焊工必须持有省级以上专业考核发放的操作证。 　
　2、电焊工人对进入现场的电焊机，在使用前要严格检查是否漏电，、短路，接触不良等现象后方可使用，严禁使用带病焊机。下班后要及时切断电源，将焊机用防水材料盖好。 　　
3、严格按照国家电气焊安全操作规程施工，严禁违章作业和非电焊工动用电焊机。无操作证的电气焊工不准动用电焊机。 　　
4、用电锤、现场照明灯等电器必须有电工负责接线，并试运正常后其他人方可使用。如果现场潮湿，操作人员必须穿绝缘鞋，带绝缘手套，否则严禁使用。严禁使用铝丝、铜丝、铁丝等代替保险丝使用。 　　
5、电工必须严格执行安全技术操作规程，严禁违章作业。土建及其他工程交叉作业时要作到“一慢、二看、三通过”。在施工中发现不安全因素要及时与施工负责人联系待解决后方可施工，不得危险施工。 　　
6、入施工现场必须戴好安全帽，按规定着装，不戴安全帽严禁进入现场。 　　
7、入施工现场严禁任何人私自动用各种电动机械、工具及其他设备。 　　
8、类现场管理人员必须牢固树立安全第一，预防为主的安全思想，在施工生产进度与安全发生矛盾时必须首先要以安全为第一选择，任何人不得违章指挥施工。 　
9、禁喝酒后进入施工现场。 　　
10、施工过程中必须作到安全第一，处处想到安全，高空作业要系好安全带，高凳、梯子上作业要做好防滑保护。且一个人操作一人监护。上班不准穿拖鞋、赤脚、赤背。 　　
11、要经常检查配电箱，电动工具等是否接地，电线电缆绝缘是否有破损。严格乱拉临时线，确需要时，要按规定要求正确施工，做到用完后及时拆除，不留事故隐患。 　　
12、住房严禁使用大功率灯泡、电炉等电器设备。灯具和其他用电设备不使用时及时拉闸，做到人走电停，节约用电。所有施工机械都要装漏电开关。认真执行一机、一闸、一漏电的规定。
