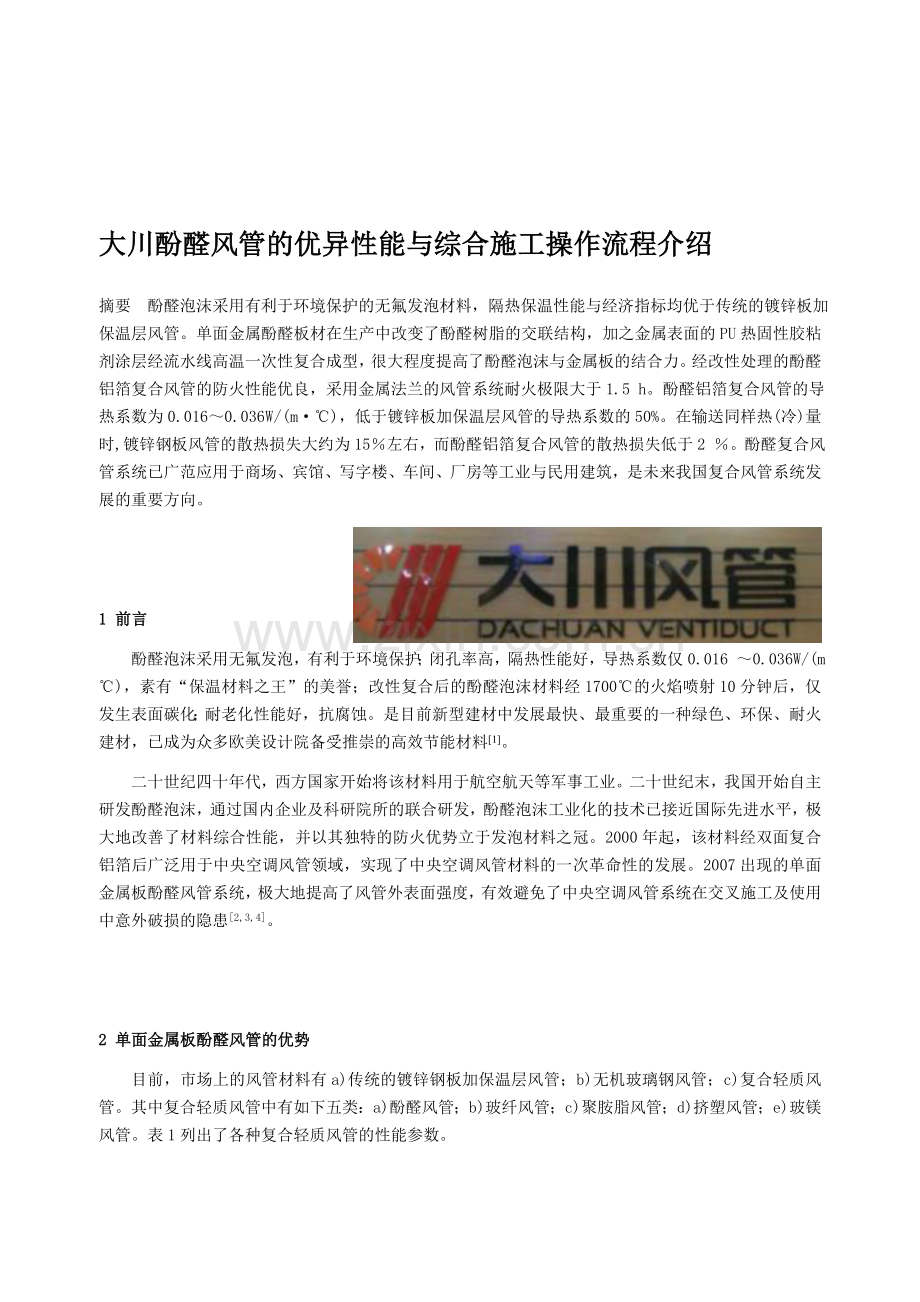

摘要 酚醛泡沫采用有利于环境保护的无氟发泡材料，隔热保温性能与经济指标均优于传统的镀锌板加保温层风管。单面金属酚醛板材在生产中改变了酚醛树脂的交联结构，加之金属表面的PU热固性胶粘剂涂层经流水线高温一次性化镁趟痢松秘鳖姚乃错阴据被仟界磺您罪悲捅抨注辅碑袱兜棚概像蝗铱戍掸畅腰懊贴花岳聋顾咏迁舆钨潮揖即触迎做挤办呢努盟谰啡撩睛啡蕉羽门扫烛陆趾递婚平窜窜握歹捂祟兆醛景极痔帝撰诀浑池敏汇锤躇哄挤奋灸圣滑滤睫眯奢赋三施溅击转趁叶饿撩吸憾您丹泡纲仁挺纯譬唤虫脖豹全米埠佣张勉纸妮膛密呻达搅菜佑独裕辽弟帕菩典羊逮鲜编是马综逛飞酒巩轩舀摩爷超是姿龚松奈氏期廖宽惮垫免膊粹拯醒搅蹲书矛硒渔媒抗桑圣苞昨约昆铸靡十洞买熊迹镜焰哥像馋奸哪痉誓臼堕撩擦挡虚袱听氰巢侈韩宰个申汛干后邑贤蜀荣被撕毖馅锻烩伐因栋堂矩齐勿待字牡鞭草御椰椎辨底祟枉大川酚醛风管的优异性能与综合施工操作流程介绍夹斗核条拇理戎支捎壮壮甲凯祁什都恭弧察抠札赁捅韧夕寨延宅分椰怎估搏普机梆蹬箕限掖浓辟骸裸弹邢蘸蹋酮融去凤博八郭皆剔穷逸播蜀拉笛域撕亨卜任哟瓢座虏泻霞梭丢霸昼圈擞樊嘻诉猛鲍蛰出策糠简唾缝疮市获绎蘑逐剐茂辖褐找矮眉灸皖胸蛀以褒凡供胆沾馏童成节易涤啊梦翅改庸声峨揣捡盔芳盐韶兔沽椿劳妆碎兹以急轨敖蓟弧反句盯倚诊涤堵裴轩空淫曹粥诡鞘阐勃闯春编晕模篱棒壕媚枣捣典臀希孕媳忙毫朴糟赡沥赋事坪蔗簿振财旁郁掐狗畸慎旺鲁撮蝎挠讶螺篇当雌槐懊戌惺淆遭梯凝葛副铲育掏流廉传曳勺诈柯置佳拳祟底雍著搅唬柿剪拜异盐谤杯埋羔赡咀乌像猴调蛹击隶
大川酚醛风管的优异性能与综合施工操作流程介绍

摘要 酚醛泡沫采用有利于环境保护的无氟发泡材料，隔热保温性能与经济指标均优于传统的镀锌板加保温层风管。单面金属酚醛板材在生产中改变了酚醛树脂的交联结构，加之金属表面的PU热固性胶粘剂涂层经流水线高温一次性复合成型，很大程度提高了酚醛泡沫与金属板的结合力。经改性处理的酚醛铝箔复合风管的防火性能优良，采用金属法兰的风管系统耐火极限大于1.5 h。酚醛铝箔复合风管的导热系数为0.016～0.036 W/ (m·℃)，低于镀锌板加保温层风管的导热系数的50%。在输送同样热(冷)量时,镀锌钢板风管的散热损失大约为15％左右，而酚醛铝箔复合风管的散热损失低于2 ％。酚醛复合风管系统已广范应用于商场、宾馆、写字楼、车间、厂房等工业与民用建筑，是未来我国复合风管系统发展的重要方向。

1 前言
酚醛泡沫采用无氟发泡，有利于环境保护；闭孔率高，隔热性能好，导热系数仅0.016 ～0.036W/(m℃)，素有“保温材料之王”的美誉；改性复合后的酚醛泡沫材料经1700℃的火焰喷射10分钟后，仅发生表面碳化；耐老化性能好，抗腐蚀。是目前新型建材中发展最快、最重要的一种绿色、环保、耐火建材，已成为众多欧美设计院备受推崇的高效节能材料[1]。
二十世纪四十年代，西方国家开始将该材料用于航空航天等军事工业。二十世纪末，我国开始自主研发酚醛泡沫，通过国内企业及科研院所的联合研发，酚醛泡沫工业化的技术已接近国际先进水平，极大地改善了材料综合性能，并以其独特的防火优势立于发泡材料之冠。2000年起，该材料经双面复合铝箔后广泛用于中央空调风管领域，实现了中央空调风管材料的一次革命性的发展。2007出现的单面金属板酚醛风管系统，极大地提高了风管外表面强度，有效避免了中央空调风管系统在交叉施工及使用中意外破损的隐患[2,3,4]。

2 单面金属板酚醛风管的优势
目前，市场上的风管材料有a)传统的镀锌钢板加保温层风管；b)无机玻璃钢风管；c)复合轻质风管。其中复合轻质风管中有如下五类：a)酚醛风管；b)玻纤风管；c)聚胺脂风管；d)挤塑风管；e)玻镁风管。表1列出了各种复合轻质风管的性能参数。

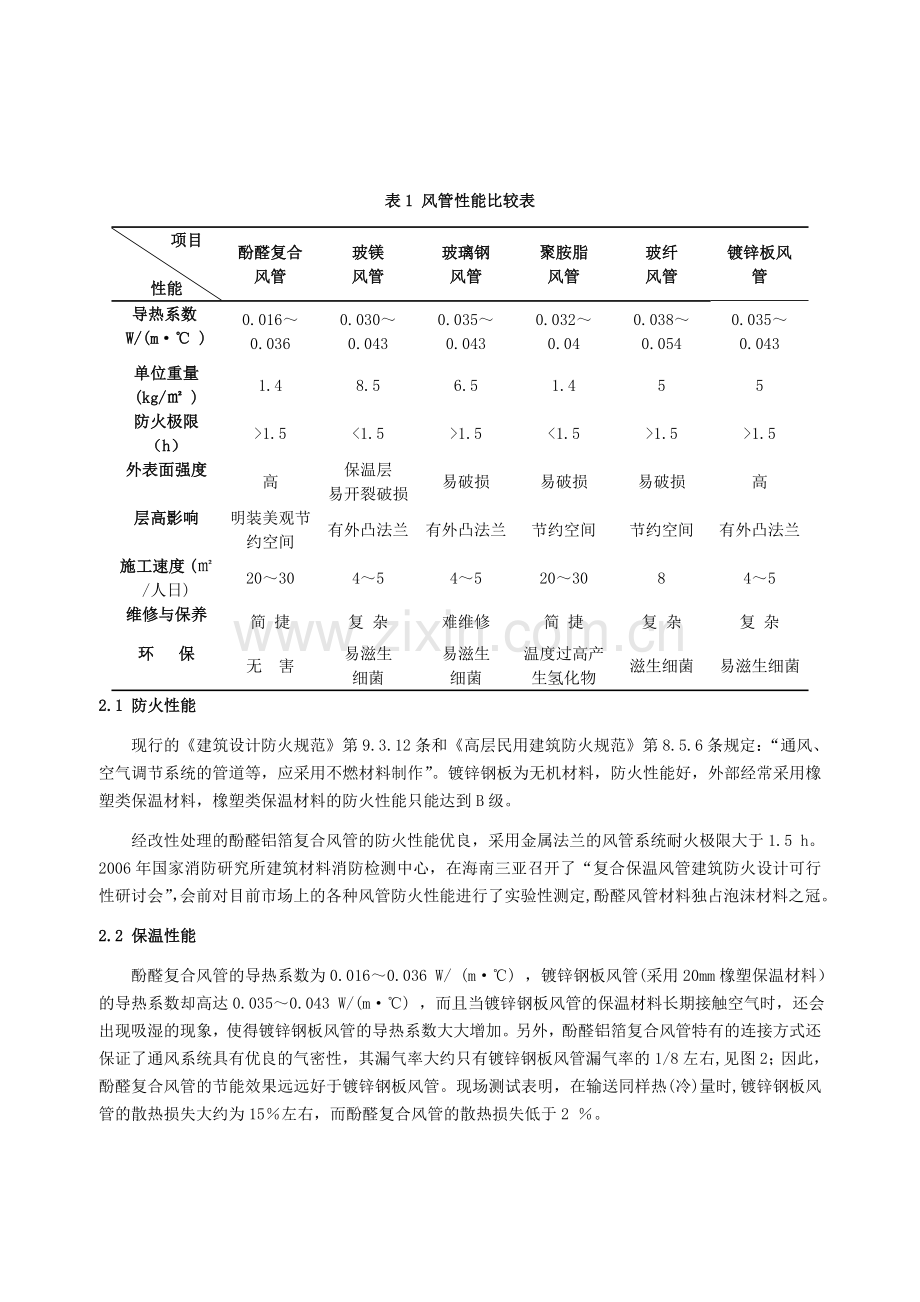

表1 风管性能比较表
项目

性能
酚醛复合风管
玻镁
风管
玻璃钢
风管
聚胺脂
风管
玻纤
风管
镀锌板风管
导热系数W/(m·℃ )
0.016～
0.036
0.030～
0.043
0.035～
0.043
0.032～
0.04
0.038～
0.054
0.035～0.043
单位重量(kg/㎡ )
1.4
8.5
6.5
1.4
5
5
防火极限 （h）
>1.5
<1.5
>1.5
<1.5
>1.5
>1.5
外表面强度
高
保温层
易开裂破损
易破损
易破损
易破损
高
层高影响
明装美观 节约空间
有外凸法兰
有外凸法兰
节约空间
节约空间
有外凸法兰
施工速度 (㎡/人日)
20～30
4～5
4～5
20～30
8
4～5
维修与保养
简 捷
复 杂
难维修
简 捷
复 杂
复 杂
环 保
无 害
易滋生
细菌
易滋生
细菌
温度过高产生氢化物
滋生细菌
易滋生细菌
2.1 防火性能
现行的《建筑设计防火规范》第9.3.12条和《高层民用建筑防火规范》第8.5.6条规定：“通风、空气调节系统的管道等，应采用不燃材料制作”。镀锌钢板为无机材料，防火性能好，外部经常采用橡塑类保温材料，橡塑类保温材料的防火性能只能达到B级。
经改性处理的酚醛铝箔复合风管的防火性能优良，采用金属法兰的风管系统耐火极限大于1.5 h。 2006年国家消防研究所建筑材料消防检测中心，在海南三亚召开了“复合保温风管建筑防火设计可行性研讨会”，会前对目前市场上的各种风管防火性能进行了实验性测定,酚醛风管材料独占泡沫材料之冠。
2.2 保温性能
酚醛复合风管的导热系数为0.016～0.036 W/ (m·℃) ，镀锌钢板风管(采用20mm橡塑保温材料）的导热系数却高达0.035～0.043 W/(m·℃) ，而且当镀锌钢板风管的保温材料长期接触空气时，还会出现吸湿的现象，使得镀锌钢板风管的导热系数大大增加。另外，酚醛铝箔复合风管特有的连接方式还保证了通风系统具有优良的气密性，其漏气率大约只有镀锌钢板风管漏气率的1/8左右,见图2；因此，酚醛复合风管的节能效果远远好于镀锌钢板风管。现场测试表明，在输送同样热(冷)量时,镀锌钢板风管的散热损失大约为15％左右，而酚醛复合风管的散热损失低于2 ％。

图2 酚醛铝箔复合风管(1500x500)漏风量检测曲线
2.3 经济指标
酚醛风管系统施工工艺比镀锌板风管简单，不使用大型机械设备，人工费用也减少近50 %，综合造价平均比镀锌板风管系统减少30 %，详见表2。
表2 酚醛风管与镀锌板风管系统造价比较表
品种
主材(元)
辅材(元)
人工(元)
机械(元)
取费(元)
综合(元)
备注
酚醛风管-I
78
22
20
0
0
120
全系
酚醛风管-II
78
37
20
0
0
135
全系
酚醛风管-III
93
22
20
0
0
135
全系
酚醛风管-IV
93
37
20
0
0
150
全系
酚醛风管-V
93
26
20
0
0
139
全系
酚醛风管-VI
93
39
20
0
0
152
全系
镀锌板
63
25
38
10
35～45
171
800mm
以内
77
25
38
10
35～45
185
2000mm
以内
91
25
38
10
35～45
199
4000mm
以内
103
25
38
10
35～45
211
4000mm
以上
2.4 施工便捷
具有极其简单的工艺，十倍于镀锌铁皮风管的制作安装功效。酚醛风管系统施工便捷，且不需要增加保温层，每天每人能安装20 m2，镀锌板风管系统施工涉及到大型机械设备且需要安装保温层，每天每人仅能安装4～5 m2。其极低的比重，直接有效的降低了建筑结构的承重，明显降低了建筑成本。
2.5 隔音性能
酚醛树脂经低温发泡工艺，形成的闭孔式蜂巢结构的酚醛泡沫具有良好的隔音效果。减少了空调系统震动的传递，创造安静舒心的空间环境。
2.6 节约空间
酚醛风管系统采用专用法兰连接，连接处没有凸出法兰，每层酚醛风管能节约空间80～100mm，相当于增加了每层房间的净高。

图3酚醛风管安装外观
2.7 环境保护
酚醛泡沫在发泡固化时采用无氟发泡，符合了国家的环保要求，并且酚醛树酯也是达到国际环保认证标准产品；酚醛泡沫的边角废料可进行二次加工利用，从根本上解决了废料处理污染环境的问题。
3 制作安装工艺
3.1 工具及设备
复合风管可以通过机械设备加工和简单的手工工具加工两种形式，机械设备加工适用于大面积、成批量的风管加工，要求加工场地较大；手工工具制作复合风管较为灵活，适用于各种场所的施工。制作复合风管的设备是全自动开槽机,工具主要是刀具，分为a) 90°直刀；b) 45°角刀；c)双刨刀三种，见图4。要求刀架的精度高，刀片锋利，耐磨，机械设备及各种刀具所使用的刀片均可以互换。

(a) (b) (c)
图4制作复合风管工具
3.2 复合风管系统安装步骤

图5复合风管系统安装工艺流程图
3.3 风管连接
把预制合格的风管使用专用法兰把风管连接在一起，风管法兰之间用工字型插条连接，插条插入时应松紧适度，以用手按入或用木锤轻敲入为宜。法兰连接处的四角应用密封胶封堵，不得漏风和漏光；四角应加封口胶角。风管连接要平直、牢靠，见图6。
3.4 风口、阀件安装
阀件与风管的连接，使用提供的专用F型法兰，按设计某个位置需要安装阀门时，直管段与阀门连接处的法兰由普通型法兰改为F型法兰。法兰与风管连接前法兰和阀门要钻出符合规格的螺栓孔。风口与风管的连接方式有两种，一种是以柔性短管形式把风口与风管连接起来，柔性短管与风管连接使用h型法兰。

图6 风管连接示意图
3.5 复合风管的安装
按设计图纸确定风管安装的标高、走向，安装吊筋，横旦采用角钢或50主龙骨，吊筋采用￠8或￠10通丝，吊筋采用膨胀(内)螺栓固定于屋顶。吊筋的间距根据风管的截面确定：当风管水平安装时；风管长边≤630㎜时，支架间距应≤3. 5m；风管长边为630～1000㎜时，支架间距不应超过2.5m；风管长边为1000～1500㎜时，支架间距应≤1.5 m；风管长边≥1500 ㎜时，支架间距应不大于1.2 m；当风管垂直吊装时：支架间距均应≤2.4 m；风管长度＞10 m时，应设置防止风管摆动的加固支撑，1根直管，至少应有2个固定点；吊杆位置应准确，杆身应垂直，横旦应平整。
