MTBE 装 置 停 工 方 案

一、停工准备
1、与调度室、中心化验室等单位联系好，告诉MTBE装置停产时间。
2、准备好消防器材，接好消防蒸汽胶管。
3、联系计量处停工前拆计量表，由计量处拆除上好短管。
4、停工前计算好碳四和甲醇原料量，以甲醇原料为基准，停车时，甲醇原料应用到最低量。
5、停车前，准备好消防蒸汽、海草席、泡沫灭火器等灭火器材。
6、停工前，确认工艺流程正确，设备、仪表完好备用

二、停工步骤
（一）协调好各岗工作，与调度室、中心化验室等单位联系好，告诉MTBE装置停工时间。当甲醇原料用到最低量，下达停产指令。
（二）停工步骤：
1、预醚化反应器的停工程序：
1）首先停止C4原料向碳四原料罐进料。
2）其后停止甲醇向甲醇原料罐的进料。
3）打开预醚化反应器向碳四原料罐的阀门，关闭预醚化反应器通催化蒸馏塔下塔的阀门，让08-R-001－08-D-001－08-P-001A/B－08-SR-001A/B－08-R-001建立循环。
4）建立循环60分钟后，停止进料预热器（08-E-001）的加热蒸汽。
5）再循环1个小时后，停止甲醇进料泵（08-P-002A/B），改为正常流程，即08-D-001－08-P-001A/B－08-R-001－08-C-001 B。

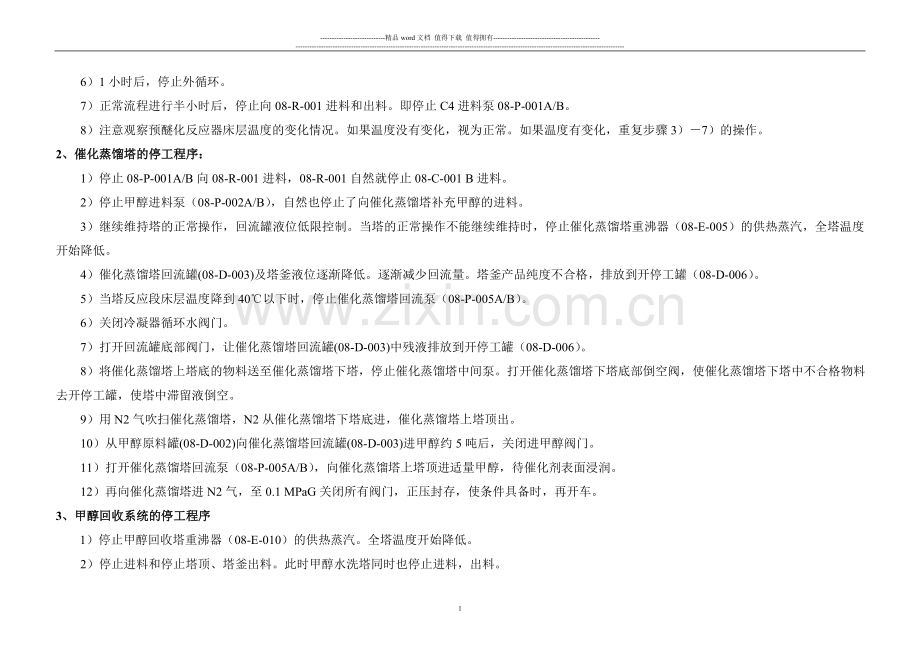

6）1小时后，停止外循环。
7）正常流程进行半小时后，停止向08-R-001进料和出料。即停止C4进料泵08-P-001A/B。
8）注意观察预醚化反应器床层温度的变化情况。如果温度没有变化，视为正常。如果温度有变化，重复步骤3）－7）的操作。
2、催化蒸馏塔的停工程序：
1）停止08-P-001A/B向08-R-001进料，08-R-001自然就停止08-C-001 B进料。
2）停止甲醇进料泵（08-P-002A/B），自然也停止了向催化蒸馏塔补充甲醇的进料。
3）继续维持塔的正常操作，回流罐液位低限控制。当塔的正常操作不能继续维持时，停止催化蒸馏塔重沸器（08-E-005）的供热蒸汽，全塔温度开始降低。
4）催化蒸馏塔回流罐(08-D-003)及塔釜液位逐渐降低。逐渐减少回流量。塔釜产品纯度不合格，排放到开停工罐（08-D-006）。
5）当塔反应段床层温度降到40℃以下时，停止催化蒸馏塔回流泵（08-P-005A/B）。
6）关闭冷凝器循环水阀门。
7）打开回流罐底部阀门，让催化蒸馏塔回流罐(08-D-003)中残液排放到开停工罐（08-D-006）。
8）将催化蒸馏塔上塔底的物料送至催化蒸馏塔下塔，停止催化蒸馏塔中间泵。打开催化蒸馏塔下塔底部倒空阀，使催化蒸馏塔下塔中不合格物料去开停工罐，使塔中滞留液倒空。
9）用N2气吹扫催化蒸馏塔，N2从催化蒸馏塔下塔底进，催化蒸馏塔上塔顶出。
10）从甲醇原料罐(08-D-002)向催化蒸馏塔回流罐(08-D-003)进甲醇约5吨后，关闭进甲醇阀门。
11）打开催化蒸馏塔回流泵（08-P-005A/B），向催化蒸馏塔上塔顶进适量甲醇，待催化剂表面浸润。
12）再向催化蒸馏塔进N2气，至0.1 MPaG关闭所有阀门，正压封存，使条件具备时，再开车。
3、甲醇回收系统的停工程序
1）停止甲醇回收塔重沸器（08-E-010）的供热蒸汽。全塔温度开始降低。
2）停止进料和停止塔顶、塔釜出料。此时甲醇水洗塔同时也停止进料，出料。
3）甲醇回收塔实行全回流操作。
4）甲醇回收塔回流量也逐渐减少，维持回流罐液面在1/2左右。
5）当顶温度降低到40℃，停止冷凝器的冷凝水。
6、当顶温度降低到40℃，停止甲醇回收塔回流泵（08-P-007A/B）。
7）将塔顶甲醇排放到开停工罐中去。
8）将塔釜物料和甲醇水洗塔物料，排放到厂污水池处理。
9）用N2气吹扫甲醇水洗塔和甲醇回收塔。
（三）催化剂的卸出
如果卸出的催化剂是干燥的，催化剂很容易卸出。打开催化剂卸出口的法兰，废催化剂自动流出。如果含水的废催化剂要卸出，可以用水冲或人工向外扒。
操作要点：
1、事先准备足够的废催化剂收集袋，打开催化剂卸出口法兰，人工向外扒。当心打开催化剂卸出口法兰后，无法中途停止。
2、卸出催化剂时，避免瓷球流失。
3、废催化剂卸出完毕后，及时清理现场。

三、装置吹扫方案
（一）目的
将装置中的设备和管线的物料及其它介质吹扫干净后进行检修。
（二）准备工作
1、按工艺要求拆装有关盲板和短接。
2、拆下有关控制阀、孔板、压力表等。安排好放置地点并做好记录，妥善保管以免丢失、错装。
3、联系仪表将所有吹扫经过的仪表采取保护措施。
4、关闭工艺流程所有阀门，吹扫一条线打开一条线的阀门。
（三）注意事项
1、吹扫时听从当班班长的统一指挥，与有关单位及岗位加强联系。
2、吹扫时不得将管线内的杂物扫进塔、容器、泵和冷换器等设备，要采取拆法兰、阀门、加盲板或临时过滤器等措施；由塔内向塔外吹扫时，应逐条进行，反复憋压、吹扫，以免吹翻塔盘。
3、吹扫时蒸汽要集中使用，保证吹扫蒸汽的压力，防止用汽点过多，造成蒸汽压力不足影响吹扫效果。
4、通蒸汽前应认真检查贯通吹扫的流程，给汽时，要排尽冷凝水，给汽由小到大，由前至后，防止水击损坏设备。
5、严格遵守试压原则和压力标准，关闭顶部安全阀手阀，要有专人看压力，设备顶、底部放空不得关死。
6、吹扫放空时，原则上都应从拆卸的短接处放空，无条件拆短接时，应拆法兰放空。
7、蒸汽通过控制阀和流量计时，要关闭一次表与管线的连接线，蒸汽走副线，并在控制阀、流量计两端放空。
8、冷换设备吹扫时，一程吹扫，另一程要放空，防止憋压。应先扫副线，副线扫净贯通之后再扫冷换设备。冷却器吹扫时要先关闭上下游水线，打开底放空和排凝排净后，才能吹扫。
9、蒸汽通过机泵时，拆出入口短接吹净后，经出入口连通线吹扫，蒸汽不得经过泵体，以保护机泵。
10、设备的前段管线在未吹干净前，不得向塔、冷换、容器内吹扫。设备入口段管线向设备内吹汽前必须拆下容器壁的阀门，法兰或短接等，待此管线吹扫干净后，再将拆卸件接上，方能向容器内给汽；向塔容器内通汽时，先要打开顶部放空和底部排凝，然后缓慢给汽，防止流量过大冲坏塔内件。
11、一般管线吹扫完毕后，必须装好拆下的有关阀门、法兰，关闭与吹扫完毕的管线连接的阀门方可进行下一段管线的吹扫。需借线给汽吹扫的管线必须在被借汽管线吹扫完毕后再借线给汽。
12、对较长的管线，吹扫时应拆法兰分段进行，待前段吹扫干净后，再接上法兰吹扫后段管线。
13、吹扫涉及到两个以上岗位时，要相互配合，认真检查，相互联系，改好流程，注意给汽的顺序，避免遗漏或冲击其它工艺管线。
14、所有管线按流程分清主次，注意吹扫介质的压力，逐段、逐系统地吹扫干净。
15、吹扫时，可用工具对管道死角及管线底部轻轻敲打以疏松杂物，但注意不要损坏管线。
16、主管线吹扫合格后，仪表引线、压力表管线、液面计、采样点、放空线等应同时吹扫畅通，但要注意采样冷却器吹扫时，应关闭取样冷却器给水阀，打开出口阀。
17、由装置内向装置外吹扫时，要先通知调度与罐区系统取得联系后，方可给汽吹扫。
18、吹扫完毕时，各放空、排凝阀打开，防止蒸汽冷凝时，造成负压而损坏设备和管线。
19、管道吹扫合格后，应填写“管道吹扫记录表”，吹扫人和检查人签名，记录详细、清楚。
20、蒸汽吹扫时，应缓慢升温暖管子，且恒温1小时后进行吹扫，然后降温至环境温度，再升温暖管，恒温，进行吹扫。如此反复不少于三次。
21、拆法兰、阀门放空，应在拆开处加薄铁板等方法进行隔离。
22、合格标准：由蒸汽吹扫后，再进行蒸塔24小时停汽，冷却冷却至室温分析含可燃气小于0.2%时吹扫完毕。
（四）吹扫介质
物料管线用蒸汽吹扫.
（五）蒸汽吹扫、蒸塔
1、引蒸汽
从蒸汽主管网引蒸汽至各个吹扫给汽点，引蒸汽时注意排凝，同时将给汽管线吹扫干净。
2、吹扫流程：
1）以固定蒸汽给汽点为吹扫起始点进行吹扫。
2）能按正常流程方向吹扫尽量按正常流程方向吹扫。
3）在不能引汽的管线，可通过塔、罐给汽，按正常流程方向吹扫。注意不可以将管线中的脏物带进塔、罐。
4）严格按吹扫注意事项进行吹扫。
5）吹扫流程见管线吹扫流程表。
3、蒸塔
吹扫完毕，蒸塔24小时。

四、停工说明
1、扫线时通知仪表，防止损坏仪表。
2、严格执行停工方案。
3、停工过程中要做到十不:不跑油、不串油、不排油、不超温、不超压、不打水锤、不损坏仪表、不着火、不爆炸、不伤人。
4、停工操作统一指挥、分工负责，互相配合。
5、停工后要达到五净：油退净，吹扫净、蒸煮净， 存水放净，地面清净。
6、成立分厂停工领导小组。
7、完成停工方案、盲板方案、停工扫线流程图、停工网络图编写审批。
8、对参加停工人员培训完毕，考试成绩合格。
9、按盲板方案抽插盲板，停工盲板见下MTBE装置盲板表。
10停工所需工具准备齐全。
11、通知生产处、机动处、安全处以及相关的装置。
12、准备好消防器材，装好消防胶管。
13、装置停车时要增强环保意识，不能随意排放“三废”。
14、要求仪、电、钳等辅助单位积极配合，确保停工顺利进行。
15、地面下水井、地沟用石棉布盖好。
16、挂好盲板牌。
17、多点能见到消防蒸汽。
18、扫线时,塔,容器一定要有足够的排汽口泄压, 严防塔,容器超压。
19、扫线通过换热器时，一程通汽，另一程一定要有泄压通路，防止换热器憋压
20、扫线通过冷却器时，事先一定要放净冷却器存水，防止汽化憋压或水击，同时打开排水阀泄压
21、扫线时蒸汽不准冲击计量仪表，计量表走付线

五、装置准备交付检修
1、装置内所有油品退净。
2、装置内所有管线扫净。
3、装置内所有塔、器、管线等蒸汽吹扫、蒸煮完毕。
4、装置内所有塔、器、管线等存水放净。
5、装置内地面清净。
6、装置内电动设备断电。
7、检修设备自然冷却、通风。
8、检修设备人孔、装卸孔打开。
9、检修设备内采样分析可燃气、氧含量合格。
10、盲板确认（按盲板表进行状态确认）。
