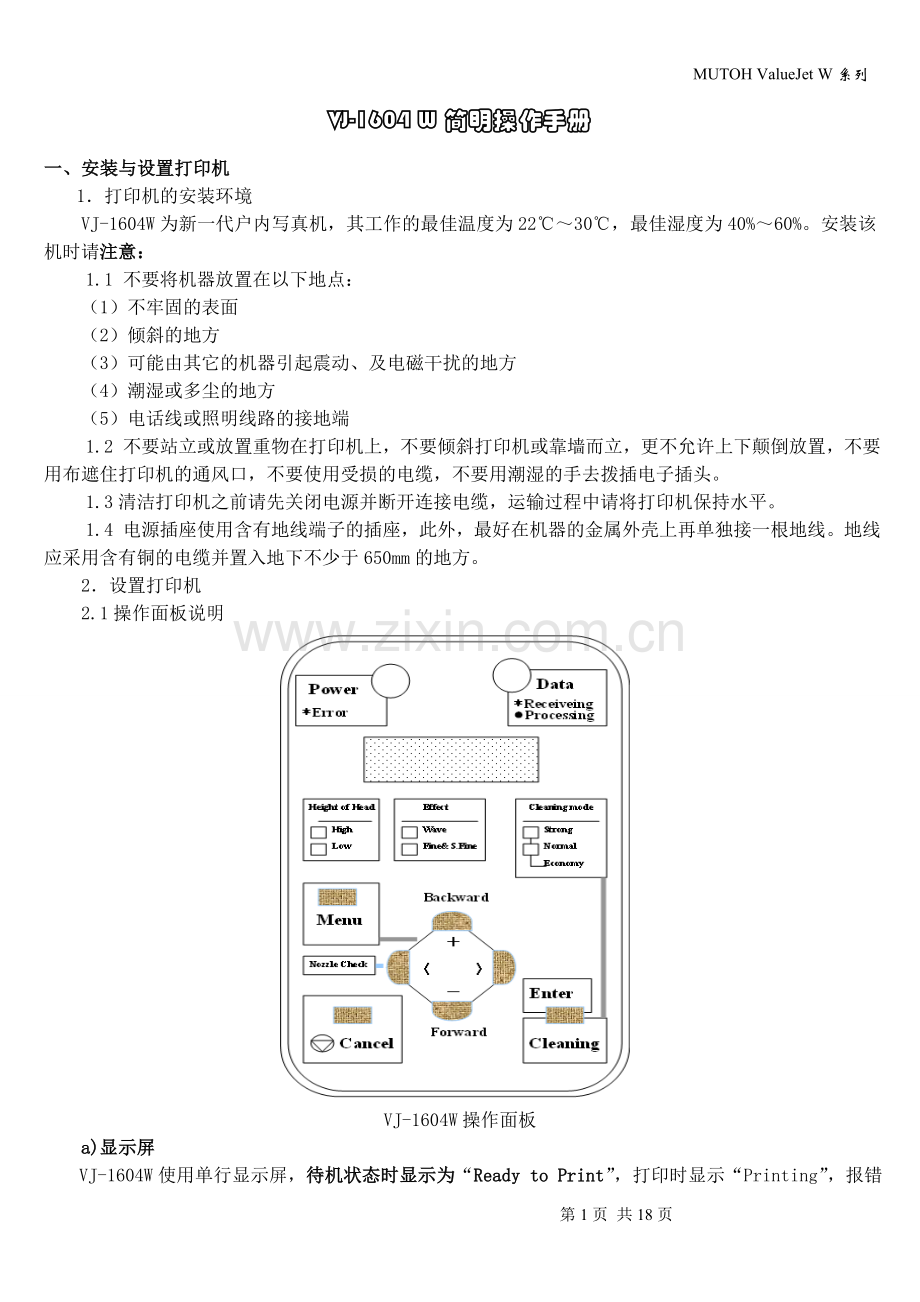

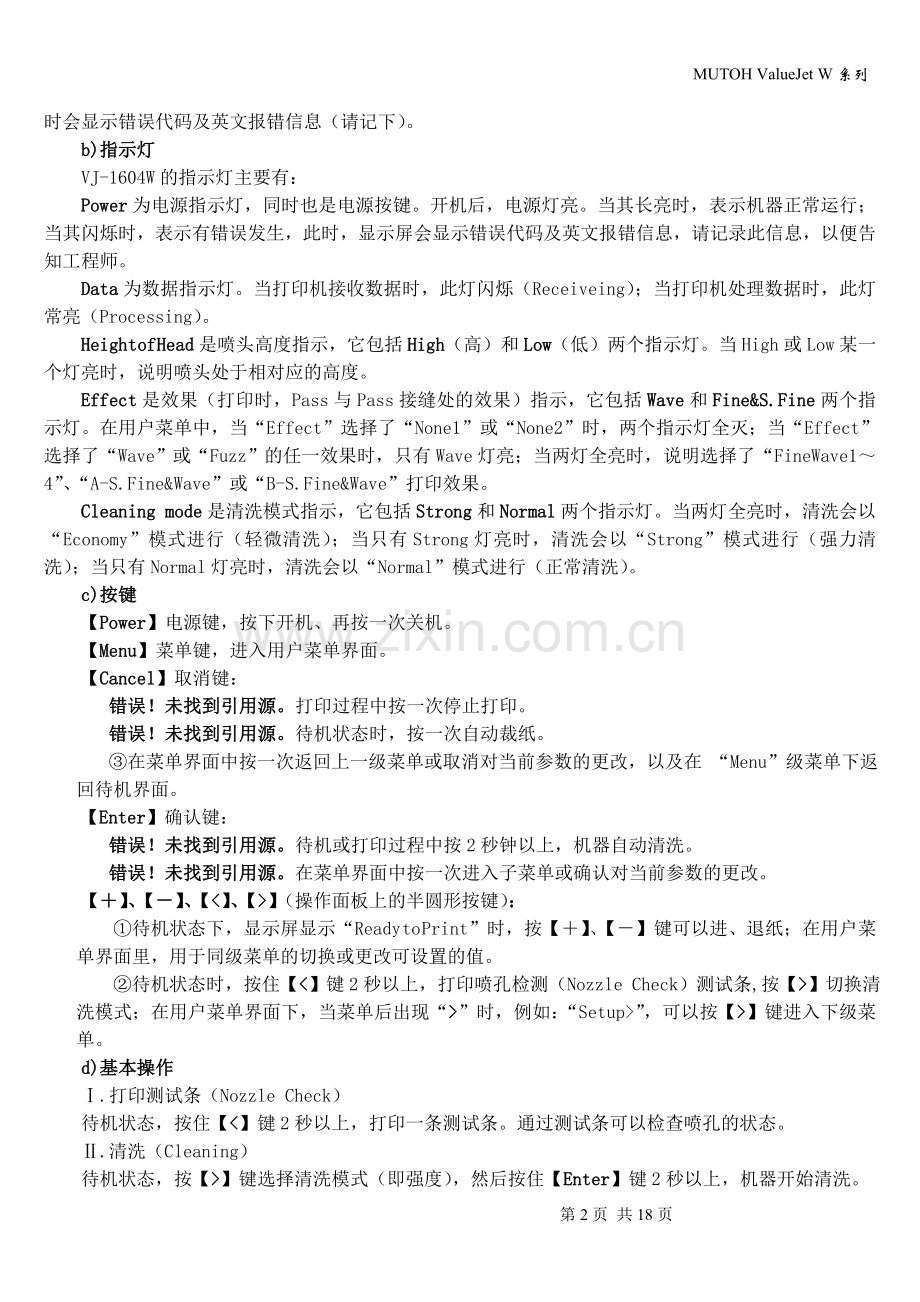

MUTOH ValueJet W系列VJ-1604 W简明操作手册一、安装与设置打印机1打印机的安装环境VJ-1604W为新一代户内写真机，其工作的最佳温度为2230，最佳湿度为40%60%。安装该机时请注意：1.1 不要将机器放置在以下地点：（1）不牢固的表面（2）倾斜的地方（3）可能由其它的机器引起震动、及电磁干扰的地方（4）潮湿或多尘的地方（5）电话线或照明线路的接地端1.2 不要站立或放置重物在打印机上，不要倾斜打印机或靠墙而立，更不允许上下颠倒放置，不要用布遮住打印机的通风口，不要使用受损的电缆，不要用潮湿的手去拨插电子插头。1.3清洁打印机之前请先关闭电源并断开连接电缆，运输过程中请将打印机保持水平。1.4 电源插座使用含有地线端子的插座，此外，最好在机器的金属外壳上再单独接一根地线。地线应采用含有铜的电缆并置入地下不少于650mm的地方。2设置打印机2.1操作面板说明VJ-1604W操作面板a)显示屏VJ-1604W使用单行显示屏，待机状态时显示为“Ready to Print”，打印时显示“Printing”，报错时会显示错误代码及英文报错信息（请记下）。b)指示灯VJ-1604W的指示灯主要有：Power为电源指示灯，同时也是电源按键。开机后，电源灯亮。当其长亮时，表示机器正常运行；当其闪烁时，表示有错误发生，此时，显示屏会显示错误代码及英文报错信息，请记录此信息，以便告知工程师。Data为数据指示灯。当打印机接收数据时，此灯闪烁（Receiveing）；当打印机处理数据时，此灯常亮（Processing）。Height of Head是喷头高度指示，它包括High（高）和Low（低）两个指示灯。当High或Low某一个灯亮时，说明喷头处于相对应的高度。Effect是效果（打印时，Pass与Pass接缝处的效果）指示，它包括Wave和Fine&S.Fine两个指示灯。在用户菜单中，当“Effect”选择了“None1”或“None2”时，两个指示灯全灭；当“Effect”选择了“Wave”或“Fuzz”的任一效果时，只有Wave灯亮；当两灯全亮时，说明选择了“FineWave14”、“A-S.Fine&Wave”或“B-S.Fine&Wave”打印效果。Cleaning mode是清洗模式指示，它包括Strong和Normal两个指示灯。当两灯全亮时，清洗会以“Economy”模式进行（轻微清洗）；当只有Strong灯亮时，清洗会以“Strong”模式进行（强力清洗）；当只有Normal灯亮时，清洗会以“Normal”模式进行（正常清洗）。c)按键【Power】电源键，按下开机、再按一次关机。【Menu】菜单键，进入用户菜单界面。【Cancel】取消键：错误！未找到引用源。打印过程中按一次停止打印。错误！未找到引用源。待机状态时，按一次自动裁纸。在菜单界面中按一次返回上一级菜单或取消对当前参数的更改，以及在 “Menu”级菜单下返回待机界面。【Enter】确认键：错误！未找到引用源。待机或打印过程中按2秒钟以上，机器自动清洗。错误！未找到引用源。在菜单界面中按一次进入子菜单或确认对当前参数的更改。【】、【】、【】（操作面板上的半圆形按键）：待机状态下，显示屏显示“Ready to Print”时，按【】、【】键可以进、退纸；在用户菜单界面里，用于同级菜单的切换或更改可设置的值。待机状态时，按住【】切换清洗模式；在用户菜单界面下，当菜单后出现“”时，例如：“Setup”，可以按【】键进入下级菜单。d)基本操作.打印测试条（Nozzle Check）待机状态，按住【】键选择清洗模式（即强度），然后按住【Enter】键2秒以上，机器开始清洗。.进、退介质（Forward、Backward）待机状态，且已安装好介质时，按住【+】向后退介质，按住【-】向前进介质。.打印过程中暂停在打印的过程中，如果出现意外情况需要暂停打印，只需按一下【】键即可，当要恢复打印时再按一下【Enter】键，打印机即可继续打印。.关机在关机时必须把喷头高度置于低档。否则机器会提示，不能正常关机。这样设计主要是为了关机后使喷头和墨栈帽可以更紧密地接触以保护喷头。2.2基本设置VJ-1604W打印机和用户密切相关的设置项，几乎都在“Setup”菜单下。进入方式：待机状态下，按【Menu】键，进入“Menu1：Setup”，然后按【】键，进入子菜单。2.2.1 Media Type的设置“Set1:Media Type”为介质类型设置项，VJ-1604W为用户提供了30种介质的设置单元，分别为Type1Type30，每个单元中都有相同的五个设置项，方便用户储存应用不同介质时的配置信息。当屏幕显示“Set1:Media Type”时，按【Enter】键，进入“Media:Type x”，以Type1为例，说明每个Type单元中的设置内容。（1）11:Print mode（打印模式），此项以RIP软件的设置优先。（2）12:PF Adjust（步进调整），此项内容为步进补偿调整，其共有五个子菜单。正确的步进补偿，是打出优秀品质的图片的前提，需要用户在应用不同的介质时，以及一卷介质剩余量不同时能够正确更改。按【】进入后，可用【】、【】进行同级菜单切换，可用【Enter】进入设置项。PF1:Init.Adj.Print：初始步进打印。按Enter进入此项后，显示“Feed Length:250mm”，其中250为默认值，再次按Enter,打印机首先会把PF2：Init.Adj.Change中的步进值还原成250.0/250mm，然后在介质的两边各打印两个黑色的“+”字花。同在一侧的“+”字花中心的距离，即为初始步进补偿为250.0/250mm时，打印机以250mm为目标走纸的实际长度。将所测得的实际值，输入PF2：Init.Adj.Change，打印机会自动校正步进补偿。对于此项的更改请注意：步进大时，请加大数值；步进小时，请减小数值。PF2：Init.Adj.Change:初始步进更改。按【Enter】进入此项后，显示“Init.:2xx.x/250mm”，其中2xx.x的取值范围是200.0至300.0，默认值为250.0。新机器安装时，一般不需要对初始步进补偿做较大调整，出现步进不理想（出现深、浅Pass线）的情况时，可以先调步进微调整“PF5：Micro Adj.Change”。PF3：Confirm Print：确认打印。当做完初始步进更改后，需要查看调整后的步进补偿状况时使用。按Enter进入此项后，显示“Feed Length:250mm”，其中250为默认值，再次按Enter,打印机首先会把按照PF2：Init.Adj.Change中的步进值走纸，同时在介质的两边各打印两个红色的“+”字花。同在一侧的“+”字花中心的距离，即为初始步进补偿更改后，打印机以250mm为目标走纸的实际长度。如不能满足要求，可以适度更改PF2：Init.Adj.Change，然后再次确认打印。PF4：Micro Adj.Print:步进微调整打印。按【Enter】即执行打印，分别按步进微调整值为+2、+1、0、-1、-2时，打印五组色块，需要用户通过比较，选择品质相对较好的那一组，参照对应的步进微调值，更改步进微调PF5：Micro Adj.Change。PF5：Micro Adj.Change：步进微调整。按【Enter】进入此项后，显示为“Micro: x pulse”,x的取值范围是-20至20，默认值为0。当出现深Pass线时，可适量增加x的数值；当出现浅Pass线时，可适量减小x的数值。提示：一般来讲我们在调整步进值时，只需直接在PF5：Micro Adj.Change做微调即可，而且这一项可以在打印的过程中直接调整。如果打印材料比较特殊，需要对步进做较大的调整时，则可先在PF2：Init.Adj.Change中做调整，然后再在PF5：Micro Adj.Change做微调即可。（3）13：Vacuum Fan(吸纸风扇)打印平台上的孔为吸风孔。正确地设置风力，把介质平整的吸附在打印平台上，有利于打印的进行。原则上，在使用过于薄、软的介质时，Vacuum Fan设置为Low(低)，其它情况请使用High设置。2.2.2 Effect的设置“Set2:Effect”为使用打印效果项。VJ-1604W使用了Mutoh最新的Wave技术，使得Pass与Pass之间的接缝处出现波浪状，从而有效消除了Banding（深浅道），提高了打印品质。菜单进入顺序：MenuMenu1:SetupSet2:Effect，按【Enter】键，进入选择界面。注意：在VJ-1604W的用户菜单界面中，对于可以设置的项，屏幕上闪烁的项为没有被选中的项，不闪的为当前选中项，如在出现没有被选中的项时按【Enter】键，此项即被选中。None1/None2:不使用波浪打印效果。选中后，Pass接缝处，仍为传统的直线状。Wave1/Wave2/Fuzz1/ Fuzz2:使用波浪打印效果。选中后，Pass接缝处出现波浪状。Fine&Wave1/ Fine&Wave2/ Fine&Wave3/ Fine&Wave4:使用更好的波浪打印效果。A-S.Fine&Wave/B-S.Fine&Wave:使用超级好的波浪打印效果。这些打印效果的使用，对品质提高的影响分别为：NoneWave/FuzzFine&WaveSet5:Media Initial，按Enter进入。它有三个选项，分别为off（关闭测纸）、Top&Width（三点测纸）和Width（仅测纸宽），其中Width为默认值。当Media Initial中选择了Width或Top&Width时，“Set6:MediaWidth”中，可查看所测得的纸的宽度；当Media Initial中选择了off时，“Set6:MediaWidth”中，需要更改介质的宽度，默认值为1000mm，可以设置的范围是150mm至1625mm。2.2.4 CR Maintenance的使用菜单进入顺序：MenuMenu1:SetupSet20:CR Maintenance，按【Enter】进入。“Set20:CR Maintenance”是CR方向（即小车移动方向）的维护选项，主要的功能是移出小车，将刮片移至原点位置，以便清洁。进入设置项后，屏幕显示“CR Mainte.Start”，此时按【Enter】后，小车移出，刮片前移；然后，屏幕显示“CR Mainte.End”，清洁结束后，按【Enter】，刮片后移，小车回到原点。这是一个经常使用的项，尽管VJ-1604W的小车可以手动移出，但是，我们建议您在正常的情况下，请使用CR Maintenance项，移出小车。2.2.5 IP Address/Subnet Mask/Gateway这三项是打印机的联网设置项，分别为IP地址设置/子网掩码设置/网关设置。其设置方式与电脑的IP设置方式相同。菜单进入顺序：MenuMenu1:SetupSet23:IP Adress，按【Enter】进入。IP地址的设置原则是，与驱动打印机的电脑在同一网段，即IP地址前三段必须相同，但最后一段必须不同。例如：打印机默认的IP地址为192.168.001.253，那么那它相连的电脑的IP地址的设置就要为192.168.001.xxx，其中xxx为非253的值。IP地址的设置范围是：000.000.000.000至255.255.255.255。子网掩码的设置与IP设置相似，打印机的默认设置与电脑的默认设置相同，都为255.255.255.000，它的设置范围也为000.000.000.000至255.255.255.255。打印机的网关默认设置为192.168.001.254，设置范围是000.000.000.000至255.255.255.255，实际操作中，请根据您的局域网情况更改设置。特别提醒：在打印（Printing）的过程中,按【Menu】键，会进入打印中可设置项。Menu1:PF Micro Adj.Change（步进微调更改），按【Enter】键进入，可修改。Menu2:Backup（保存）,更改了温度以后，按此项可保存，对以后打印有效，如不保存，仅对当前打印有效。Menu3: Vacuum Fan(吸纸风扇)，按【Enter】键进入，可修改。二、配套软件的使用详见RIP软件的使用说明三、日常维护a.维护1）Nozzle Check的介绍与使用待机状态，屏幕显示“Ready to Print”时，按住【”菜单中缺少菜单，这是因为菜单在“Selection”中被隐藏的缘故。此时“Set26:Temporary”中，可以找到被隐藏的菜单。如需要将隐藏的菜单显示，请通过MenuMenu5:Selection，按Enter进入后，将所需显示的菜单前的 ，用【】键变成*，退出即可。VJ-1604W中文菜单菜单项内容描述Setup设置打印机的各项参数详见5.1Test Print打印喷头的喷孔检测和设置列表详见5.2Adjust Print调整打印品质的设置项详见5.3Cleaning 清洗喷头详见5.4Selection设置Setup项中的内容详见5.5 Version menu详见5.65.1 Setup菜单菜单项内容描述MediaType设置打印的介质类型详见5.1.1Effect设置Effect菜单详见5.1.2Flushing设置打印中的闪喷方式详见5.1.3Side Margin设置打印中左侧和右侧的留边边距详见5.1.4Media Initial设置测纸方式详见5.1.5Media Width/MediaWidth check当设置了不测纸时，在此指定一个介质的宽度当设置了测纸时，此处显示实测的介质宽度详见5.1.6Take-up详见5.1.7Origin设置打印的起始点详见5.1.8Prev.Stick防止卷筒介质粘连详见5.1.9MediaCut详见5.1.10CR Movement设置打印过程中打印头的移动范围详见5.1.11OverwriteCnt设置每一Pass的重复打印次数详见5.1.12Overwrite Wait设置重复打印等待的时间详见5.1.13Slant Check设置是否在安装介质时检测介质纸走斜详见5.1.14Auto Cleaning设置是否执行自动清洗及清洗间隔时间详见5.1.15Roll Length设置卷筒纸长度详见5.1.16Head Wash 执行墨路清洗详见5.1.17CR Maint.清洁刮片详见5.1.18Initialization恢复设置参数到出厂值详见5.1.19Life Times显示各部件的使用寿命详见5.1.20IP Address设置打印机的IP地址详见5.1.21Subnet Mask设置打印机的子网掩码详见5.1.22Gateway设置网关详见5.1.23Temporary显示在Selection菜单中设置为“Off”或“All Off”的设置项详见5.1.245.1.1 MediaType 菜单菜单项设置值内容描述MediaType 1设置打印的介质类型可以设置30种不同的介质类型详见5.1.1.1Type 2Type 305.1.1.1 Type菜单设置项设置值内容描述Type 1 to 30Print mode设置打印模式（此项以RIP软件设置优先）PF Adjust设置各种打印介质的步进值详见5.1.1.1.2Vacuum Fan设置吸纸风扇的工作状态详见5.1.1.1.75.1.1.1.2 PF Adjust菜单设置项设置值内容描述PF AdjustInit.Adj.Print初始步进打印按Enter键进入下一个界面Init.Adj.Change初始步进更改按Enter键进入更改界面Confirm Print确认打印按Enter键进入下一个界面Micro Adj.Print步进微调打印按Enter键进入下一个界面Micro Adj.Change步进微调更改按Enter键进入更改界面按Cancel返回上一个界面(1) Init.Adj.Print菜单执行初始步进打印设置项设置值内容描述Feed Length100mm/500mm为介质初始步进打印改变进纸长度按Enter键：设定值被确定了操作面板上显示“Printing”，初始步进值打印开始打印结束，机器恢复待机状态按Cancel键：取消所设定值，并返回上一个界面(2) Init.Adj.Change菜单设置初始步进更改设置项设置值内容描述Init.200.0mm/300.0mm设置初始步进更改 详见5.1.1.1.2按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见5.1.1.1.2(3) Confirm Print菜单执行确认打印设置项设置值内容描述Feed Length100mm/500mm为介质初始步进打印改变进纸长度按Enter键：设定值被确定了操作面板上显示“Printing”，初始步进值打印开始打印结束，机器恢复待机状态按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见5.1.1.1.2(4) Micro Adj.Print菜单执行微调打印设置项设置值内容描述Micro Adj.PrintPrint以步进微调值为中心打印下列基于PF方向（步进微调）的图案打印间隔：1际关系pulse按Cancel返回上一个界面如果机器处在打印期间，终止打印，并返回上一个界面 详见：5.1(5) Micro Adj.Change菜单设置步进微调更改设置项设置值内容描述Micro Adj.Change-20pulse（0pulse）20pulse设置步进微调更改按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见5.1注意 鉴于打印条件，打印质量可能不会被改变5.1.1.1.7 Vacuum Fan菜单设置项设置值内容描述Vacuum FanLow当使用较软的介质时，可能导致介质在载入过程中受阻使用一般的介质时设置按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见5.1.1.15.1.2 Effect菜单设置打印效果菜单当需要提高打印质量时，设置此菜单设置项设置值内容描述EffectNone12效果功能没有被使用Wave12打印接合处将出现波浪状这会提高打印质量Fuzz12Fine&Wave14当此项被设置时，执行比“Wave”质量更好的打印A/B-S.Fine&Wave当此项被设置时，执行比“ Fine&Wave”质量更好的打印按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见5.15.1.3 Flushing菜单设置项设置值内容描述FlushingOrigin每次喷头到达原点的闪喷墨栈时，执行闪喷动作按Enter键：保存设定值并返回上一个界面在介质的页边距空白处，执行闪喷动作，这样比回到原点的闪喷墨栈闪喷会提高打印质量按Enter键：保存设定值并返回上一个界面详见：5.1.3.1按Cancel键：取消所设定值，并返回上一个界面详见5.1设置打印中的闪喷操作5.1.3.1 Flushing return count菜单设置当闪喷方式被设置为“On Media”时，喷头回到原点的闪喷墨栈闪喷的频率（闪喷计数）注意 当设置了较大的返回闪喷计数时，喷头可能在连续打印的过程中阻塞设置项设置值内容描述Flushing return countOnce /5Times/999Times设置返回闪喷计数例如：Once：每次经过原点的闪喷墨栈时喷头都闪喷5Times：每第5次经过原点的闪喷墨栈时闪喷按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面详见：5.15.1.4 Side Margin菜单设置打印时左、右页边距的空白（页边距）设置项设置值内容描述Count/25mm设置页边距按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.1注意 当在闪喷菜单中设置了“On Media”时，页边距菜单中设置的值不可用，并且执行闪喷动作的页边距位置自动选择 详见：5.1.35.1.5 Media Initial菜单注意当介质检测菜单设置成“Off”时，需要在介质宽度菜单中设置介质的宽度详见：5.1.6设置当介质初始化时，介质的宽度和边缘被检测的方式设置项设置值内容描述Init.Off不检测介质Top&Width初始化介质时，检测介质的宽和边缘初始化介质时，只检测介质的宽度按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面详见：5.15.1.6 Media Width/MediaWidth菜单当介质初始化设置为不检测介质时，设置从右边5mm到左边的距离（1）Media Width菜单当介质初始化完成介质检测时，显示被检测到的介质宽度设置项设置值内容描述Media Width*mm显示初始化时检测到的介质的宽度按Cancel键：取消所设定值，并返回上一个界面 详见：5.1（2）MediaWidth菜单注意 在介质宽度菜单中设置一个和介质实际宽度不符的值可能导致墨水漏到介质或打印机上设置项设置值内容描述MediaWidth to 1,625mm设置介质宽度按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.15.1.7Take-up菜单设置项设置值内容描述Take-upType15.1.8Origin菜单设置打印时的开始打印位置（原点）当需要在打印过的介质的页边距空白处再次打印时，设置此项设置项设置值内容描述OriginX方向（喷头转移距离）00000mm/99999mmY方向（介质送入距离）0000mm/9999mm通过下列按键改变喷头的位置和介质送入距离：减小喷头转移距离增大喷头转移距离+增大进纸距离-减小进纸距离按Enter键：显示“移动原点位置”，并将喷头移到开始的位置面板显示以下内容确定位置E按Enter键或一段时间后，设置被确定喷头返回原点位置保存设定值并返回上一个界面 详见：5.1按Cancel键：取消所设定值，并返回上一个界面 详见：5.15.1.9 Prev.Stick菜单防止打印过程中出现粘连现象设置项设置值内容描述Prev.StickOff防止粘连功能没有设置防止粘连功能被设置向后退纸和向前进纸防止粘连按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.15.1.10Media Cut菜单设置项设置值内容描述MediaCutOff-3stepsOn-2stepsOn-3steps5.1.11CR Movement菜单设置打印过程中，喷头移动的范围设置项设置值内容描述CR Movement根据打印数据的宽度改变喷头移动范围通过减小打印头的移动范围来提高打印的速度Machine喷头从原点移动到最大纸宽按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.15.1.12 Overwrite菜单设置重复打印计数设置项设置值内容描述Overwrite/9Times设置重复打印次数按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.15.1.13Overwrite Wait菜单设置重复打印等待时间设置项设置值内容描述Overwrite Wait/0.1s/5s设置重复打印等待的时间按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.1注意较窄的介质没有被充分加热会导致较差的打印质量 出于这个原因，设置重复打印等待时间，以便加热介质5.1.14 Slant Check菜单设置进纸时纸走斜检测设置项设置值内容描述Slant CheckOff纸走斜检测没有被设置纸走斜检测被设置按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.15.1.15 Auto Cleaning菜单设置这台机器自动清洗的间隔时间为防止喷头阻塞，开机后即执行自动清洗操作设置项设置值内容描述Auto CleaningOff自动清洗功能没有被执行1hours到设定时间后，执行自动清洗按Enter键：保存设定值并返回上一个界面按Cancel键：取消所设定值，并返回上一个界面 详见：5.12hours3hours4hours5hours9hours12hours18hours24hours5.1.16 Roll Length菜单设置卷筒介质长度设置项设置值内容描述Roll Media卷筒介质长度不可用Roll1设置卷筒介质长度卷筒介质长度值可设置3个模式分别为“Roll1”到“Roll3”按Enter键：保存设定值并返回上一个界面 详见：5.1.15.1Roll2Roll3按Cancel键：取消所设定值，并返回上一个界面 详见：5.15.1.16.1 Roll Length菜单设置卷筒介质长度设置项设置值内容描述Length1m/99m设置卷筒介质长度按Enter键：保存
