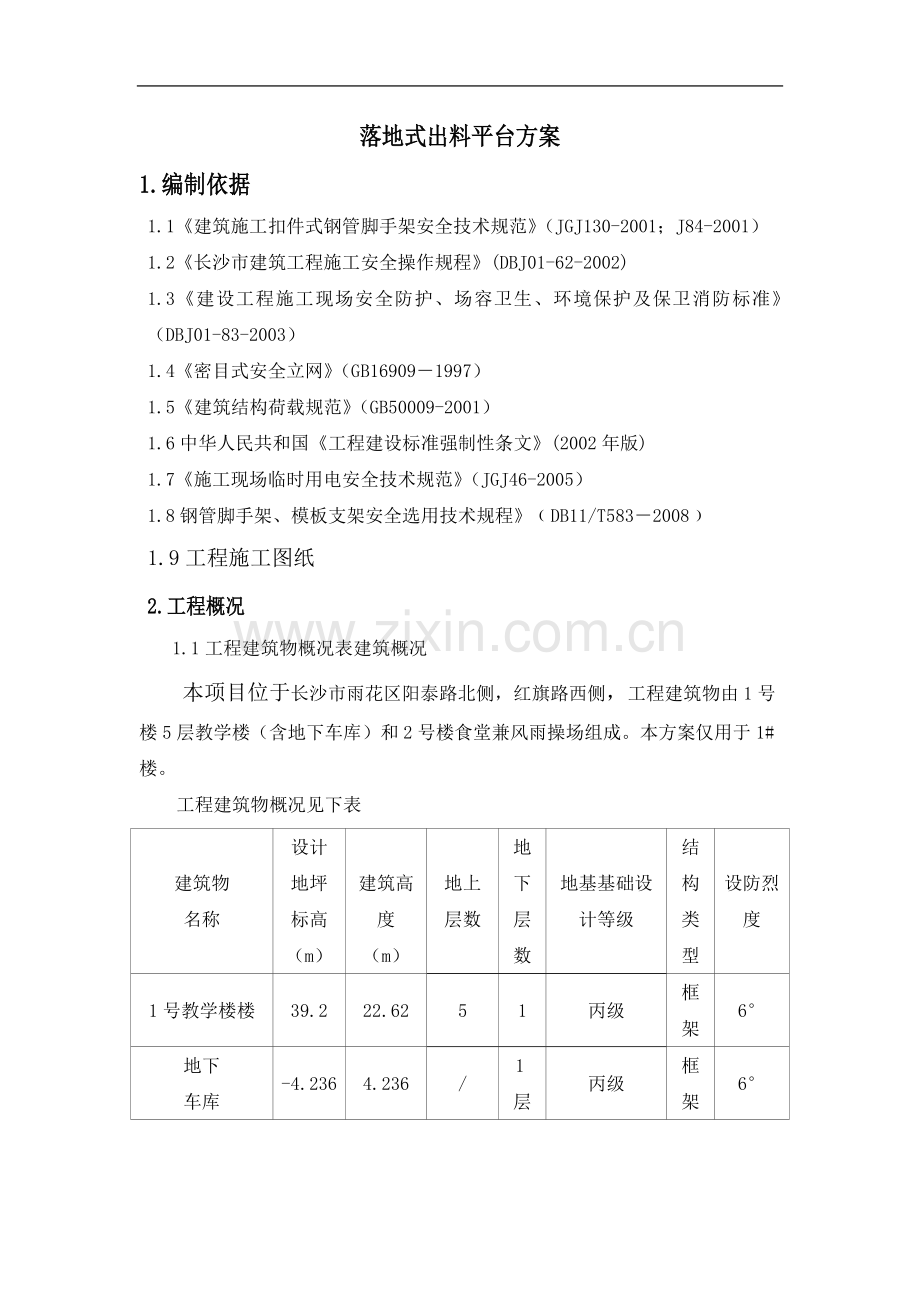

落地式出料平台方案
1.编制依据
1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001；J84-2001）
1.2《长沙市建筑工程施工安全操作规程》(DBJ01-62-2002)
1.3《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》（DBJ01-83-2003）
1.4《密目式安全立网》（GB16909－1997）
1.5《建筑结构荷载规范》（GB50009-2001）
1.6中华人民共和国《工程建设标准强制性条文》(2002年版)
1.7《施工现场临时用电安全技术规范》（JGJ46-2005）
1.8钢管脚手架、模板支架安全选用技术规程》﹙DB11/T583－2008﹚
1.9工程施工图纸
2.工程概况
1.1 工程建筑物概况表建筑概况
本项目位于长沙市雨花区阳泰路北侧，红旗路西侧，工程建筑物由1号楼5层教学楼（含地下车库）和2号楼食堂兼风雨操场组成。本方案仅用于1#楼。
工程建筑物概况见下表
建筑物
名称
设计
地坪
标高
（m）

建筑高度
（m）
地上层数
地下
层数
地基基础设计等级
结构
类型
设防烈度
1号教学楼楼
39.2
22.62
5
1
丙级
框架
6°
地下
车库
-4.236
4.236
/
1层
丙级
框架
6°

施工总工期目标：本工程总工期为601天，于2015年8月13日开工，2017年4月4日竣工。

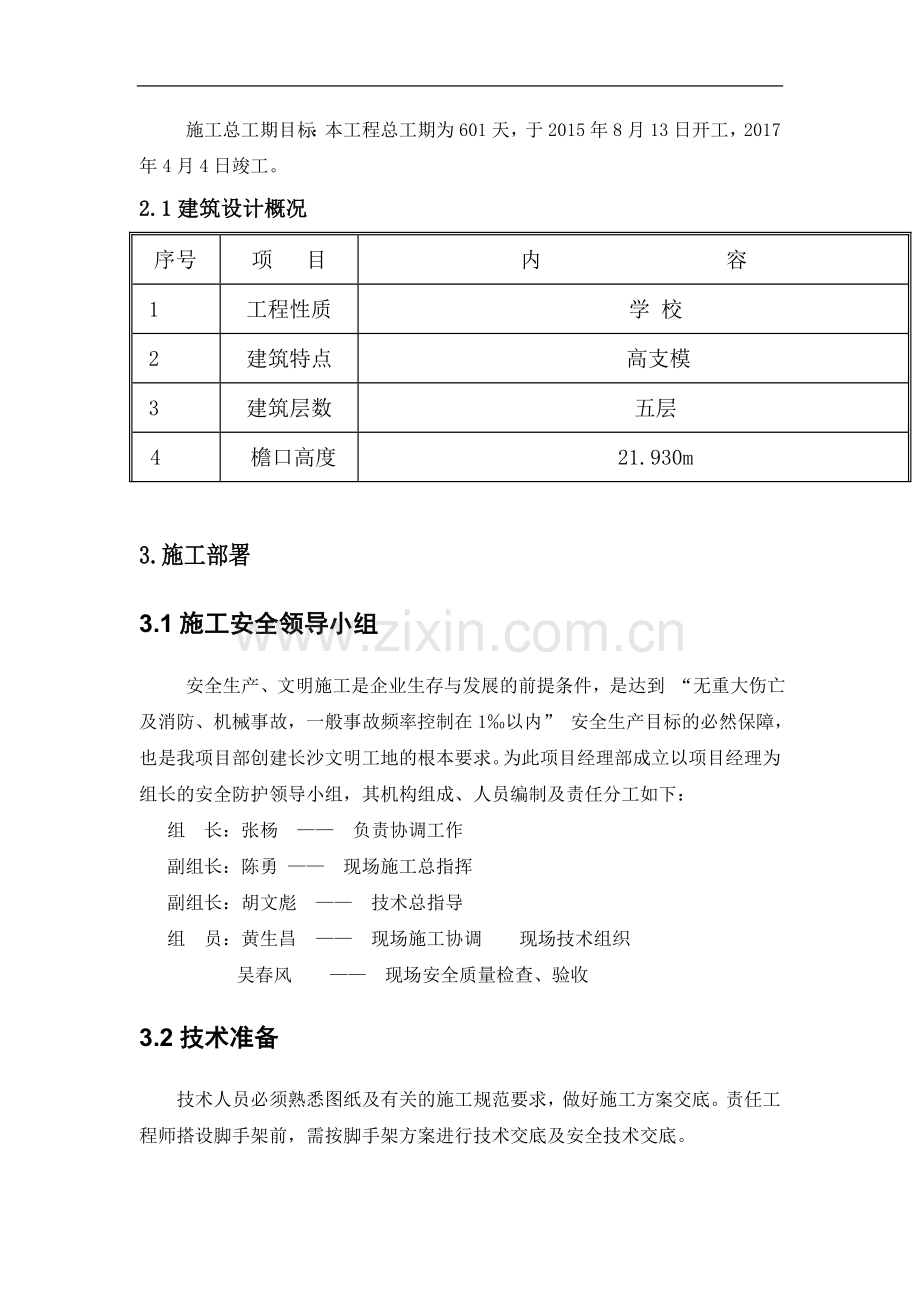

2.1建筑设计概况
序号
项 目
内 容
1
工程性质
学 校
2
建筑特点
高支模
3
建筑层数
五层
4
檐口高度
21.930m

3.施工部署
3.1施工安全领导小组
安全生产、文明施工是企业生存与发展的前提条件，是达到 “无重大伤亡及消防、机械事故，一般事故频率控制在1‰以内” 安全生产目标的必然保障，也是我项目部创建长沙文明工地的根本要求。为此项目经理部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：
组 长：张杨 —— 负责协调工作
副组长：陈勇 —— 现场施工总指挥
副组长：胡文彪 —— 技术总指导
组 员：黄生昌 —— 现场施工协调 现场技术组织
吴春风 —— 现场安全质量检查、验收
3.2技术准备
技术人员必须熟悉图纸及有关的施工规范要求，做好施工方案交底。责任工程师搭设脚手架前，需按脚手架方案进行技术交底及安全技术交底。
3.3材料准备
3.3.1 钢管采用外径48mm，壁厚3.5mm的管材，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。进场钢管应有产品质量合格证，钢管上严禁打孔并必须涂有防锈漆。
3.3.2 扣件为可锻压铸扣件，有直角扣件、旋转扣件、对接扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831－1995）的规定，并且要有生产许可证、法定检测单位的测试报告和产品质量合格证，不得使用严重锈蚀、有裂缝、变形的扣件，出现滑丝的螺栓必须更换。扣件要进行防锈处理。扣件规格必须与钢管直径相同，扣件螺栓拧紧扭力矩不小于40N·M且不大于65N·M，
3.3.3 脚手板采用4000×250×50㎜规格的标准木跳板，木脚手板上不得有腐朽、裂缝、斜纹。
3.3.4 安全立网采用网目密度不低于2000目/100cm2的阻燃密目安全网，水平网采用大眼网，网绳不得损坏和腐朽。
3.4人员准备
配备5～10名经过培训考核，具有上岗证的架子工。测量放线工2人 ，负责脚手架垂直度控制。在项目管理人员组织下，由项目部工程部、技术部、安全部监督操作。
4.主要施工方法
4.1工艺流程
落地式出料平台钢管脚手架的搭设工艺流程
做好搭设的准备工作——按方案要求的形状放线——地基处理——铺设通长脚手板——放置纵横向扫地杆——逐杆树立立杆并与扫地杆扣紧——安装第一步大横杆并与各立杆扣紧——安第一步小横杆——安装第二步大横杆——安装第二步小横杆——加设临时斜撑，杆上端与第二步大横杆扣紧——剪刀撑搭设——铺脚手板——绑扎防护栏杆及挡脚板搭设——张拉安全网——逐步上接并绑扎剪刀撑——架体验收
4.2平台搭设要求
1、平台搭设尺寸长6米宽3米。2、脚手架基础必须夯实，垫5公分厚的通常垫板。
2、立杆间距不大于1米，大横杆间距不大于不大于1.2米，平台四周为双立杆、中间两排为单立杆。
3、平台满铺脚手板，要铺严铺牢，平台脚手板底部小横杆间距不得大于一米，脚手板必须与底部小横杆进行牢固固定。卸料平台作业面防护高度不得低于1.5米，防护必须使用竹模板等硬性材料进行防护，防护要严密不得有空隙。
4、卸料平台四周必须设置连续的十字盖一直到顶。在每层平台作业面底部按立挂间距设置人字戗，对平台底部进行加固只顶，以保证平台的整体刚性受力强度。
5、整个脚手架平台必须与结构混凝土柱子做可靠连接，拉接点垂直距离不得大于3米，水平距离架子两端进行与结构混凝土柱子进行双向连接。
4.4落地式出料平台脚手架检查验收
4.4.1脚手架搭设前对所使用的材料，如钢管、扣件、脚手板、安全网应认真检查，符合规范规定要求的合格材料方可使用。严禁使用裂缝、变形、滑丝的扣件和腐朽的跳板。
4.4.2脚手架搭设期间安全管理人员应加强巡视检查，严格按方案要求搭设，防止违章作业；脚手架搭设完毕经过检查验收后，报监理单位验收合格后方可投入使用，停用超过1个月或夏季大雨过后应重新组织检查验收后方可使用。
4.5平台使用
1、平台搭设完毕必须经过验收合格后方可投入使用，平台使用荷载不得超过1.5吨，
2、必须设置专人负责，要把荷载量及平台使用负责人名单使用标牌挂在平台作业面的明显部位。
3、平台上码放的料具严禁超过平台的防护高度，严禁将物料放置在防护栏杆上。
4.6脚手架的拆除
4.6.1脚手架拆除前应由单位工程负责人召集有关人员对工程进行全面检查与签证，确认建筑物已施工完毕，确已不需要脚手架时方可拆除。
4.6.2脚手架拆除前先对架子工进行技术、安全交底，把脚手架上的存留材料、杂物等清理干净，并应设置警戒区，设专人负责警戒。
4.6.3脚手架拆除应按“由上而下，先横杆后立杆，先搭后拆，后搭先拆”的原则进行，具体拆除顺序：
安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆→水平安全网→卸荷
4.6.4脚手架拆除自上而下逐步拆除，一步一清，不得采用踏步式拆法，不准上下同时作业，拆除大横杆、剪刀撑时应先拆中间扣，然后托住中间，再解端头扣。
4.6.5拆除的各构配件严禁抛掷至地面。
5.质量要求
5.1脚手架用钢管必须有产品合格证及检测报告。
5.1.1表面应平直光滑、不应有裂纹、分层、压痕、划道和硬弯。
5.1.2外径偏差不大于－0.5mm，壁厚偏差不大于－0.3mm。
5.1.3端面应平整，偏差不超过1.7mm。
5.1.4钢管锈蚀深度应小于0.5mm，不得使用严重锈蚀的钢管。
5.2扣件必须有产品合格证及检测报告
5.2.1扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好。
5.2.2扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。
5.2.3扣件表面应进行防锈处理，“T”字螺栓上要有垫片。
5.3木脚手板应采用杉木或松木制作，厚度不小于5cm,宽23～25cm，两端应设直径为4mm的镀锌钢丝箍两道，脚手板不得使用腐朽或有裂缝、斜纹及大横透节的板材制作。
5.4安全网必须采用中建一局指定产品，并要有产品合格证及检测报告，安全网宽度不得小于3米，长度不得大于6米，网眼5cm左右但不得大于10cm。
5.5 脚手架由专业工种严格按规范进行搭设，搭设前需接受安全技术交底。每段脚手架搭设完毕后均经过验收，合格后方可投入。
脚手架检查与验收标准见下表：
序号
项目
允许偏差
检查方法
1
立杆垂直度
≤H/200 且≤100
吊线
2
间距
步距偏差
±20
钢卷尺
柱距偏差
±50
排距偏差
±20
3
大横杆
高差
一根杆两端
±20
水平仪、
水平尺
同跨内、外大横杆高差
±10
4
扣件螺栓拧紧扭力矩
40-65Nm
扭力扳手
5
剪刀撑与地面倾角
45°-60°
角尺
6
脚手板
外伸长度
对接
100≤a≤150
卷尺
搭接
a≥100
卷尺
6.脚手架的安全措施及注意事项
6.1 脚手架搭设及拆除前、层层落实安全技术交底，做到管理人员及架子工，人人清楚，个个明白，施工过程中严禁随意改动。
6.2 脚手架搭拆人员必须符合国家有关法律、法规要求，并且具备专业工种操作上岗证。严禁无证人员操作。
6.3 工人在架上进行搭设作业时，作业面上必须满铺脚手板，并予以临时固定。
6.4 不得单人进行装设较重杆配件和其它易造成失衡、脱手、碰撞、滑跌等不安全作业。
6.5 在搭设中不得随意改变构架设计、减少杆配件设置。确有实际情况，需要对构架作调整和改变时，必须提交技术部协调有关人员解决。
6.6 禁止在脚手架板上加垫器物或单块脚手板以增加操作高度。
6.7 作业人员必须戴好安全帽，系好安全带，穿防滑鞋，不得带病或酒后作业，并遵守国家及长沙市有关施工现场管理安全要求。
6.8 脚手架搭设时，每日上班前，班长必须详细布置施工任务并及时检查现场安全状况，检查施工现场是否存在安全隐患，发现隐患及时整改。
6.9 钢管、扣件及安全网的材质满足国家及长沙市有关安全技术规范要求。（必须按公司要求使用局定点厂家生产的产品。）
6.10 脚手架外立杆满挂绿色密目安全网，密目网绷拉平直，封闭严密，操作层或操作层下步架满兜水平安全网，在脚手架内侧与结构外侧之间也满兜水平安全网，并铺脚手板，防止人员、工具、材料落下。在结构双排架第一步架设置一道水平网，每层设置一道水平网，并与结构墙面封严。
6.11 操作层上不得集中堆放材料，不得将缆风绳、巨型广告牌等堆于外架上。
6.12 严禁攀、爬上架，不得任意拆除脚手架的构件及连墙杆，确因拉结点影响施工时，必须通知安全监督部和技术协调部协商解决。
6.13 六级及六级以上大风和雨、雾天必须停止外架上作业，雨后上架作业时要采取防滑措施，设专人负责对外架进行定期维修及检查。
6.14 雨天必须仔细检查外架底部是否积水，基础底部是否松动，是否下沉，立杆是否悬空，保证排水沟排水通畅。如发现外架基础塌陷等情况，立即上报工程部及安全监督部，采取有效措施处理，方可上架作业。
6.15 严禁在脚手架基础及邻近处进行挖掘作业，在脚手架上进行电焊作业必须有防火措施及专人看火。
6.16 脚手架避雷，接地措施必须按国家建委《施工现场临时用电安全技术规范》JGJ46－2005中的规定执行。具体做法为：使用防雷带把脚手架直接引至R1-1、R1-2楼自身接地处，使用楼座的接地装置。
6.17 专职架子工必须在每天班前仔细检查架子安全状况，一旦发现安全隐患要及时上报。
6.18 外架搭设完毕，经公司进行验收后方可使用。
6.19脚手架使用中应避免交叉作业，交叉作业要有有效的防护措施。
6.20 拆脚手架杆件，必须由2～3人协同操作，拆纵向水平杆时，应由站在中间的人向下传递，严禁向下抛掷。禁止单人进行拆除较重杆件等危险性的作业。
6.21 拆除作业区的周围及进出口处，必须派专人了望，严禁非作业人员进入危险区域，拆除大片架子应加临时围栏。作业区内西侧电线及其他树木有妨碍时，应事先与有关部门联系拆除、转移或防护。
6.22 拆除过程中，应指派1名责任心强、技术水平高的工人担任指挥和监护，并负责拆除撤料和监护操作人员的作业。
6.23 已拆下的材料必须及时，应先加临时固定措施后，再撤除。
6.24 未尽事宜应严格按现行建筑安全操作规程进行施工。
6.25搭设使用中加强对扣件拧紧力矩的检查，确保扣件拧紧力矩不能小于40N.m，且不应大于65N.m。
7防护措施
7.1作业面安全防护措施
脚手架外立杆满挂全封闭密目安全网，密目网采用2300目/100cm2规格，用网绳绑扎在大横杆外立杆内侧。作业层满铺跳板， 作业层脚手架立杆在1500mm 处设二道防护栏杆，栏杆下设挡脚板。
8.文明施工要求
8.1进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。
8.2进入施工现场的人员要爱护场内的各种绿化设施和标识牌，不得践踏草坪、损坏花草树木、随意拆除和移动标识牌。
8.3严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。
8.4脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其他不适宜高空作业者，8.5上架子作业人员上下均应走人行梯道，不准攀爬架子。
8.6施工人员严禁凌空抛掷杆件、物料、扣件及其他，材料、工具用滑轮和绳索运输，不得乱扔。
8.7使用的工具要放在工具袋内，防止掉落伤人；登高要穿防滑鞋，袖口及裤口要扎紧。
8.8脚手架堆放场做到整洁、摆放合理、专人保管，并建立严格领料手续。
8.9施工人员做到活完料净脚下清，确保脚手架施工材料不浪费。
8.10运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和钢丝要集中回收处理，应及时整理、检查，按品种、分规格堆放整齐，妥善保管。
8.11六级以上(含六级)大风、大雪、大雾、大雨天气停止脚手架作业。在冬期、雨期要经常检查脚手板、斜道板、跳板上有无积雪、积水等物，若有则应随时清扫，并要采取防滑措施。
9.出料平台材料码放要求：
架子管 20根
碗扣式钢管 50根
50mm*100mm/4m长木材 50根
100mm*100mm/4m长木材 25根
1200mm*2400mm多层板 25张
出料平台计算书
大横杆的计算:
大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。
1.荷载值计算
小横杆的自重标准值 P1=0.038×1.050=0.040kN
脚手板的荷载标准值 P2=0.350×1.050×1.200/3=0.147kN
活荷载标准值 Q=3.000×1.050×1.200/3=1.260kN
荷载的计算值 P=(1.2×0.040+1.2×0.147+1.4×1.260)/2=0.994kN

大横杆计算简图
2.抗弯强度计算
最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和
均布荷载最大弯矩计算公式如下:

集中荷载最大弯矩计算公式如下:

M=0.08×(1.2×0.038)×1.2002+0.267×0.994×1.200=0.324kN.m
=0.324×106/5080.0=63.762N/mm2
大横杆的计算强度小于205.0N/mm2,满足要求!
3.挠度计算
最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和
均布荷载最大挠度计算公式如下:

集中荷载最大挠度计算公式如下:

大横杆自重均布荷载引起的最大挠度
V1=0.677×0.038×1200.004/(100×2.060×105×121900.000)=0.02mm
集中荷载标准值P=0.040+0.147+1.260=1.447kN
集中荷载标准值最不利分配引起的最大挠度
V1=1.883×1447.320×1200.003/(100×2.060×105×121900.000)=1.88mm
最大挠度和
V=V1+V2=1.897mm
大横杆的最大挠度小于1200.0/150与10mm,满足要求!
　受弯构件的挠度

扣件抗滑力的计算:
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,取8.0kN；
R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；
1.荷载值计算
横杆的自重标准值 P1=0.038×1.200=0.046kN
脚手板的荷载标准值 P2=0.350×1.050×1.200/2=0.220kN
活荷载标准值 Q=3.000×1.050×1.200/2=1.890kN
荷载的计算值 R=1.2×0.046+1.2×0.220+1.4×1.890=2.966kN
单扣件抗滑承载力的设计计算满足要求!
立杆的稳定性计算:
1.不考虑风荷载时,立杆的稳定性计算

其中 N —— 立杆的轴心压力设计值，N=14.35kN；
—— 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.26；
　　 i —— 计算立杆的截面回转半径，i=1.58cm；
l0 —— 计算长度 (m),由公式 l0 = kuh 确定，l0=2.60m；
k —— 计算长度附加系数，取1.155；
　　 A —— 立杆净截面面积，A=4.89cm2；
　　 W —— 立杆净截面模量(抵抗矩),W=5.08cm3；
　　 —— 钢管立杆受压强度计算值 (N/mm2)；经计算得到 = 111.83
　　[f] —— 钢管立杆抗压强度设计值，[f] = 205.00N/mm2
经计算得到，考虑风荷载时，脚手架搭设高度限值 [H] = 50.000米。
立杆基础底面的平均压力应满足下式的要求
p ≤ fg
其中 p —— 立杆基础底面的平均压力 (kN/m2)，p = N/A；p = 57.41
N —— 上部结构传至基础顶面的轴向力设计值 (kN)；N = 14.35
A —— 基础底面面积 (m2)；A = 0.25
fg —— 地基承载力设计值 (kN/m2)；fg = 90.00
地基承载力设计值应按下式计算
fg = kc × fgk
其中 kc —— 脚手架地基承载力调整系数；kc = 0.50
fgk —— 地基承载力标准值；fgk = 140.00

R-10.2(2)-07

城际新苑（万科环球村）三期
平阳小学工程

落地式出料平台
专项施工方案

编制人员：

上海建工五建集团有限公司
2015年11月20日
