校园网络布线系统方案设计.DOC

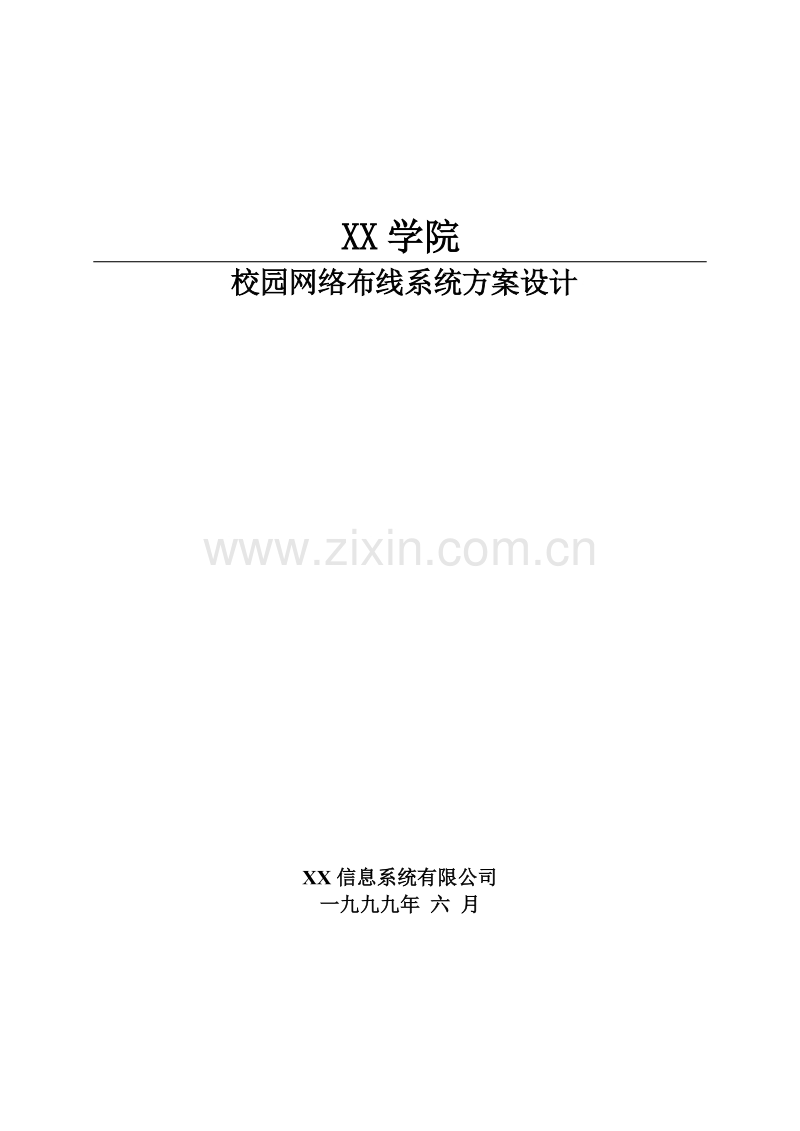

XX学院校园网络布线系统方案设计XX信息系统有限公司一九九九年 六 月目 录一、 设计依据31、标准32、安装与设计规范33、连接线路3二、设计范围及要求41、设计范围42、设计目标的确定43、布线要求4三、布线系统的组成和器件选择原则41、系统组成42、器件选择原则4四、 布线系统设计51、工作区子系统设计52、水平子系统设计63、楼间建筑群系统设计64、设备间系统设计6五、 设备安装与线路铺设建议7六、 工程实施内容7七、PDS 结构示意图8八、布线系统的报价8一、 设计依据1、标准* IEEE802.3 10BASET* IEEE802.3u Ethernet(100BASE-T)* EIA/TIA568 EIA/TIA569EIA/TIA* TSB36/40工业标准及国际商务建筑布线标准* ISO/IEC IS 11801* ISO/IECJTC1/SC25/WG3* ANSI FDDI/TPDDI 100Mbps* ATM Forum 2、安装与设计规范* 工业企业通信设计规范* 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范” 修订本 CECS 72：97* 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程施工及验收规范”CECS 89：97* 市内电话线路工程施工及验收技术规范3、连接线路布线系统的连接图： E：设备C：连接点T：终端设备二、设计范围及要求1、设计范围 XX学院的网管中心位于图书馆大楼的3楼，目前有教工宿舍、外语中心、图书馆大楼以及教学楼需要与中心连接成校园网，并且各楼分别需要网络布线以建设楼内局域网。 2、设计目标的确定 我们为该校园网设计的综合布线系统将基于以下目标：1) 符合当前和长远的信息传输要求。2) 布线系统设计遵从国际（ISO/CEI11801）标准。3) 布线系统采用国际标准建议的星形拓扑结构。4) 考虑电脑网络的速度向100Mbps发展的需要。5) 布线系统的信息出口采用国际标准的RJ45插座。6) 布线系统符合综合业务数据网的要求。7) 布线系统要立足开放原则。3、布线要求校园网络计算机主机房位于位于图书馆三层。然后通过光缆分别连至校内的三幢建筑，在各建筑内部采用五类4对UTP电缆连接到设备间的配线架上。三、布线系统的组成和器件选择原则1、系统组成综合布线系统由建筑群干线系统、设备间系统、水平系统以及工作区系统组成。 2、器件选择原则 SIEMON公司的布线产品具有90余年的悠久的生产历史，是目前唯一的布线产品UL免检厂家，也是唯一获ISO9001认证的(认证安装)培训项目，在综合布线产品中具有100多项专利技术。对于办公大楼的结构化布线工程，我们向用户推荐和选用美国SIEMON公司的布线产品，SIEMON公司的布线产品支持话音、数据、图形、图像、多媒体、安全监控、传感等各种信息的传输。 （1）工作区选择原则全部选用五类MAX系列信息模块，性能全部超过国际标准ISOIS 11801 的指标。（2） 水平线缆选择原则非屏蔽线（UTP） 示 意 图美国西蒙公司认可的美国百通电缆公司的5类UTP线缆，配合西蒙公司的连结硬件产品可以支持多媒体，语音。数据，图形图象等所有标准应用。所有产品均获得UL认证，满足ANSI/TIA/EIA-568A及ISO/IEC 11801等标准。 （3）主干线缆选择原则主干线缆选用美国西蒙公司认可的美国百通电缆公司6芯多模光缆，可以支持ATM或千兆以太网主干，体现了经济实用的原则。 （4）配线架选择原则* 考虑今后的校园网的发展，保证连接端口的扩充性以及先进性。* 配线架具有独特的电抗平衡性，可以确保五类线缆的传输性能。四、 布线系统设计1、工作区子系统设计 校园内各大楼工作区信息点选择RJ45接口的单孔形式。楼层的信息点统计如下表所示：各楼信息点分布总计楼名房间信息点教工宿舍双人房18校长房1单人房1合计20楼名楼层信息点教学楼120220320合计60楼名楼层信息点图书馆11224320410合计462、水平子系统设计信息点全部采用CAT5 4对 UTP五类优质非屏蔽双绞线。根据我们的工程经验，结合办公大楼的各楼层的平面图，计算出线缆的平均长度为60米。每箱 CAT5 4对 UTP 线缆长度为305米。水平线缆用量见下表：五类信息点平均长度五类UTP箱数12660253、楼间建筑群系统设计楼间连接选用6芯多模光纤，从校园平面图可以大致估算出实际距离，部分可以利用原有的管道，其余采用架空方式或从新铺设地下管道。走向距离光纤数量（箱）到教工宿舍2501到多媒体教室3001到教学楼3001合计34、设备间系统设计有两种类型的配线架，分别连接光纤和铜缆。分布及数量如下：楼名光纤配线架铜缆配线架教工宿舍11图书馆大楼12多媒体教室1教学楼13合计46设备间应尽量保持室内无尘土、通风良好、室内照明不低于150Lx，载重量不小于100磅每平米。应符合有关消防规范、配置有关消防系统。室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。每个电源插座的容量不小于300W。五、 设备安装与线路铺设建议1.工作区：可选择壁型或地板型信息插座，提供标准的RJ-45接口。2.水平线缆走向建议：水平布线可采用桥架、配管及地下线槽等走线方式。在每层配电间设一个分配线架(IDF)，通过水平桥架将水平线缆由各房间的信息点引至IDF。3.垂直线缆及IDF的铺放建议：由各层配线间内的垂直干缆经配线间内的竖井，根据各信号线用途的不同，分别引至不同的MDF。4.配线架放置建议：配线架均安装在各层配线间，建议将配线架安装在19标准机架内或配线架机柜中。 MDF在设备间内的布放位置待方案确认后随施工图一并提供。六、 工程实施内容1.布线设计:在我方完成布线工艺配置方案，并得到贵方确认后,我方需与有关建筑设计部门合作，完成建筑的管线设计或修正。2.布线施工与督导:在布线过程中，我方除具体施工外，将实施技术性的指导和非技术的工程管理、协调。3.线路测试：工程完工后，将选用布线产品厂家认定的专用仪 器对系统进行导通、接续测试，并提交测试证明报告。4.系统联调:在系统的线路测试后，选择若干站点，对外部连接网络设备进行联通测试，并提供测试报告。5.工程验收:完成上述两项测试后，双方签字认定工程验收完毕,并携同布线产品公司完成工程保证体系。6.文档:验收后，我方将以文本方式，向贵方提供系统设计与方案配置、施工记录等在内的文档。七、PDS 结构示意图 八、布线系统的报价1.布线系统材料费:包括：信息出孔、水平、主干线缆、管理配线单元、跳线，安装线、工具及测试设备(见设备清单)。2.系统配置设计费：包括设计文档的费用。3.工程督导、测试及系统保证。主要工作为：* 铜缆布线、配线架以及信息模块的指导。铜缆测试:各层各房间每个信息插座与配线架之间的铜缆测试， 包括开、短路、异位、连通性测试内容，并提供测试报告。提供下列系统文档:* 配线架与各房间信息插座对应表;* 铜缆测试报告;* 对贵单位提供2名管理人员的培训。 4.布线安装与施工费* 布线系统的线缆敷设；* 总配线架和各层配线架的卡接、安装和缆线接续。* 各楼层分线箱的安装以及电缆的续接。* 计算机主机房电缆接续单元安装及电缆的接续。* 各层信息出口的安装和接续。安装与施工费按国家电信部门的有关规定,收取。5、 布线系统报价布线设备及施工费用（RMB元）202463.55管路材料及施工费用（RMB元）36525.00工程总费用（RMB元）238988.55布线工程报价：型号名称数量单位单价价格（RMB）（RMB）MX-C5-02单口斜口5类模块130个111.54 14,500.20 MX-BFP-S-01-02单口面板130只33.55 4,361.50 BE2259066芯多模室外光缆3箱40,474.39 121,423.17 BE1583A5类4对UTP25箱2,365.00 59,125.00 FC1-SA-MMB-80 ST多模光纤连接头40个118.47 4,738.80 FCP-DWR-219抽屉式光纤互联盒1个6,156.26 6,156.26 FCP-BZL-1DSA4口ST耦合器5个839.96 4,199.80 FCP-BZL-1空白盖板3个39.49 118.47 FT-CKIT光纤制作消耗品1个6,731.78 6,731.78 CT-MMO-FMT-2多媒体插座盒3个 1,015.52 3,046.56 CT-SA-SA2口ST耦合器9个 301.51 2,713.59 CT-BLNK-02空白盖板9个 16.17 145.53 HD5-24-T424口五类RJ45配线架6个 2,764.08 16,584.48 STM-8电缆测试器1件5,193.10 5,193.10 S814-110单对打线器1个2,091.43 2,091.43 布线材料总价251,129.67 折扣报价（线缆折扣0.5,其他0.7)139,681.14 设计费（材料费的5%）12,556.48 施工安装费（材料费的15%）37,669.45 督导费（材料费的5%）12,556.48 布线工程总价202,463.55 线槽管路施工报价序号材料规格单位数量单价(元)价格(元)1信息底座个1303.50455.002线槽50*100米3024.00720.003线槽30*80米30018.005400.004线槽15*25米13006.508450.005机柜个33500.0010500.007其他辅材1500.00施工费用人*天50150.007500.00督导、协调费用人*天10200.002000.00合计36525.0010
