施工现场平面布置和临时设施布置.doc

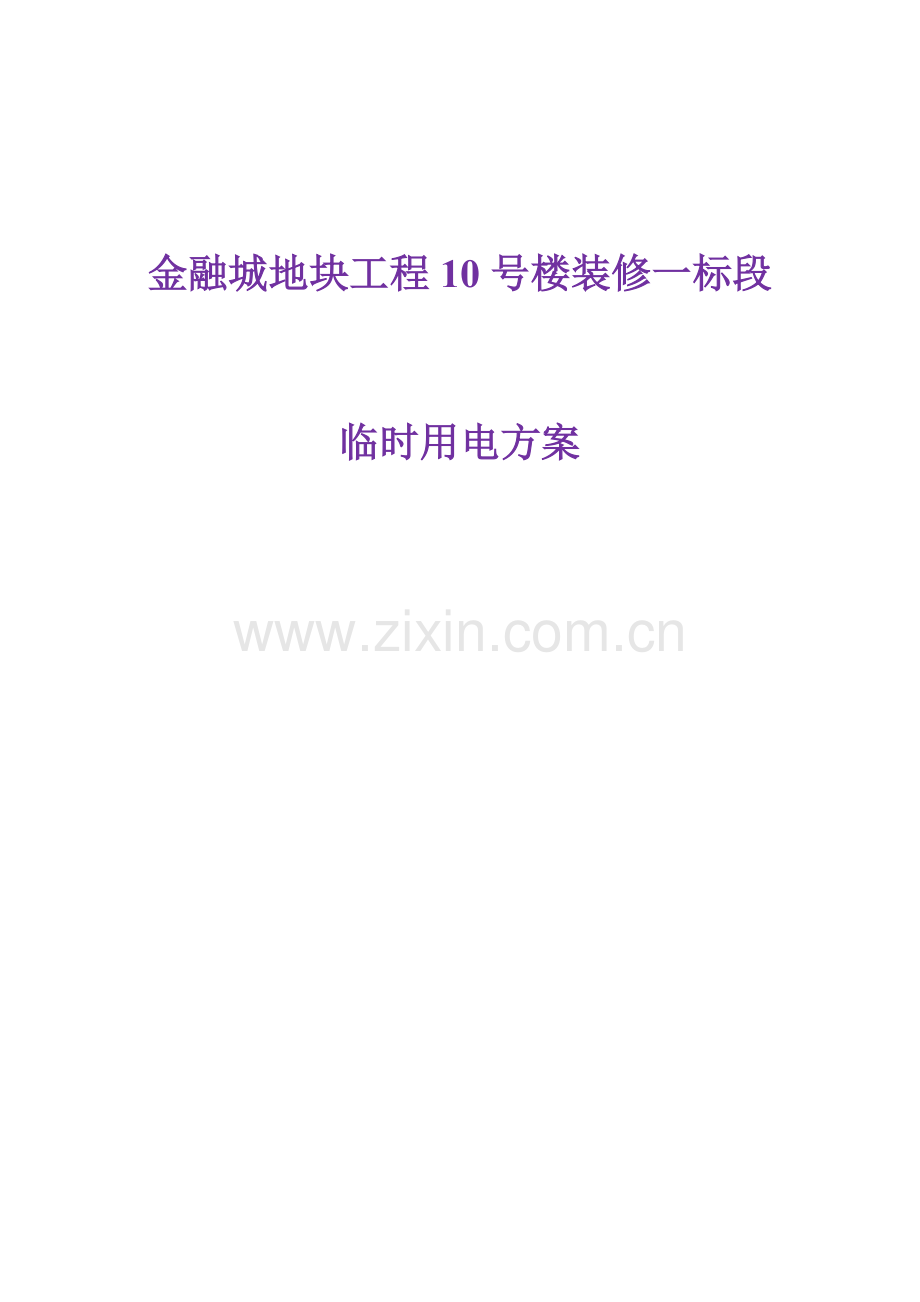

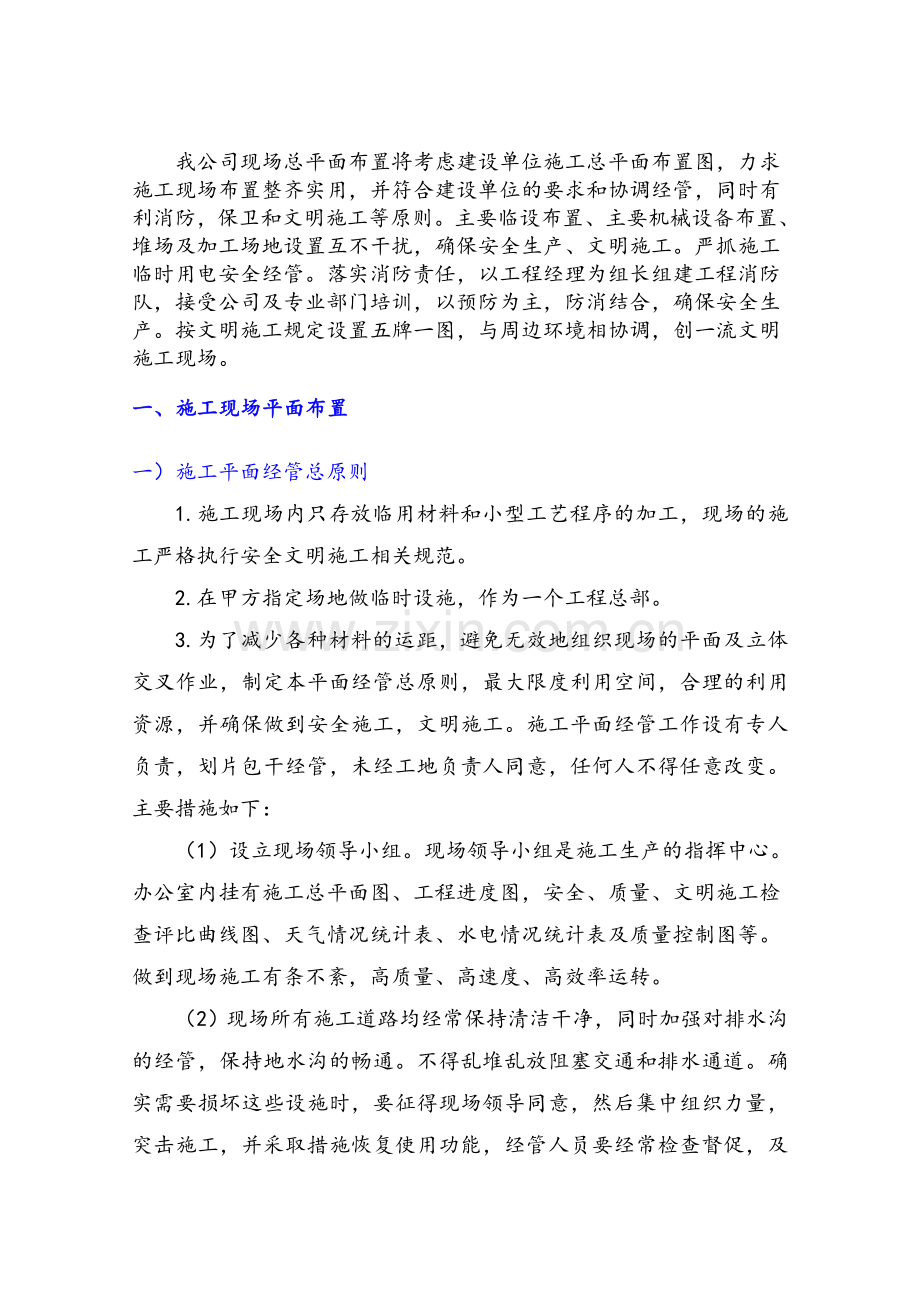

金融城地块工程10号楼装修一标段临时用电方案15 / 17我公司现场总平面布置将考虑建设单位施工总平面布置图，力求施工现场布置整齐实用，并符合建设单位的要求和协调经管，同时有利消防，保卫和文明施工等原则。主要临设布置、主要机械设备布置、堆场及加工场地设置互不干扰，确保安全生产、文明施工。严抓施工临时用电安全经管。落实消防责任，以工程经理为组长组建工程消防队，接受公司及专业部门培训，以预防为主，防消结合，确保安全生产。按文明施工规定设置五牌一图，与周边环境相协调，创一流文明施工现场。一、施工现场平面布置一）施工平面经管总原则1.施工现场内只存放临用材料和小型工艺程序的加工，现场的施工严格执行安全文明施工相关规范。2.在甲方指定场地做临时设施，作为一个工程总部。3.为了减少各种材料的运距，避免无效地组织现场的平面及立体交叉作业，制定本平面经管总原则，最大限度利用空间，合理的利用资源，并确保做到安全施工，文明施工。施工平面经管工作设有专人负责，划片包干经管，未经工地负责人同意，任何人不得任意改变。主要措施如下：（1）设立现场领导小组。现场领导小组是施工生产的指挥中心。办公室内挂有施工总平面图、工程进度图，安全、质量、文明施工检查评比曲线图、天气情况统计表、水电情况统计表及质量控制图等。做到现场施工有条不紊，高质量、高速度、高效率运转。 （2）现场所有施工道路均经常保持清洁干净，同时加强对排水沟的经管，保持地水沟的畅通。不得乱堆乱放阻塞交通和排水通道。确实需要损坏这些设施时，要征得现场领导同意，然后集中组织力量，突击施工，并采取措施恢复使用功能，经管人员要经常检查督促，及时解决问题。在车辆出入处设置洗车装置。（3）管材、管线及设备，应根据施工进度计划安排，分批分期进场，场地要统一规划，严格控制堆放地盘，切实贯彻落实科学经管，严禁随心所欲，造成浪费、或堵塞交通运输等事故发生。（4）现场施工应做好防尘、防烟、防泥浆、防噪音等环保工作。（5）所有临时设施必须按照施工平面图规划要求搭设，按质量规范施工，不能够马虎凑合，降低规范，一定要保证运输道路畅通无阻。（6）对整个现场的布置和保持地，经管人员要经常督促检查并落到实处。（7）现场经管人员经常保持与建设单位及监理单位沟通协调，听取他们对场地的安排意见。二）施工平面经管计划施工平面科学经管的关健是科学的规划和周密详细的具体计划。在工程进度计划内的基础上形成材料、机械、劳动力的进退场，垂直运输、施工计划图，以确保工程进度，充分均衡的利用平面为目标，制定出合乎实际情况的平面经管实施计划，同时将该计划输入电脑，实行动态调控经管。三）施工平面经管实施根据工程进度计划的实施及调整情况，分阶段发布平面经管实施计划，包含时间计划表，责任人，执行规范，奖罚规范。计划执行中，不定期或定期召开调度会，以充分协调，研究后，发布计划调整收。四）施工平面经管办法施工平面经管由工程经理总负责，由工程工长，材料部门、机械经管部门、后勤组织部门实施，按平面分片包干经管措施进行经管。施工现场按照规范设置六牌一图。即质量方针、工程简况、施工进度计划、文明施工分片包干区、质量经管机械、安全生产责任制、工程施工平面布置图。五）施工平面布置的依据及准备1.依据：包括建筑周边环境、建筑总平面、立面、装饰工程施工范围等。2整个装饰工程工程的施工方案、施工进度计划、便于了解各施工阶段情况，从而进行场地合理 规划。3各种装饰材料、构件、加工品、施工机械和运输工具需要量一览表，便于规划工地内部的储放场地和运输线路。4构件加工、仓库和临时建筑一览表。5业主在招标与投标答疑书中给予明确的地面用地范围。二、临时设施布置一）临时用电总体安排 本工程的施工作业面设置配电总箱。临电组织，分三级保护，第一级为计量配电箱，内置一主开关和计量表，第二级为配电总箱，内置一主开关和五个分开关，第三级楼层分配箱，内置一主开关和若干分路开关。分路开关后接地拖开关箱，把电源引至各个施工面上。施工人员用地拖插座把电源引到作业点上。 1配电箱配置（1）地拖箱：因工作面经常变动，用橡皮胶护套电缆，把地拖箱与分电箱连接起来。橡皮胶护套电缆质地柔软，不易变形，不易破损。地拖箱内设置有漏电开关，其后端才接插座，保证电动工具的使用安全。（2）多级保护的临时配电系统：地拖箱前还有分电箱总电箱，均带有漏电开关，多重保护，确保安全。临时照明，有专门的供电回路，配置有36V的行灯变压器，确保照明回路的安全。临电变压器选用双线绕组型，不得使用自耦变压器、线路敷设高于2.4m, 灯具及开关箱的金属外壳与专用保护零线连接。2临时用电的接地在施工现场，由于环境条件的影响，间接触电现象比直接触电现象更加普遍，危害更大。做好接地和接零的保护措施，所有用电设备外露可导电部分均有专用接地线接通，接地体或保护线PE线，找出每层楼原建筑物的接地体（如建筑结构里的钢筋），各个配电箱的地线，就要与这接地体连接上，检查甲方提供临时供电点的保护线PE是否与供电变压器中性点有良好的接触，必要时作重复接地，切实做好用电安全保护工作。在雷雨季节，临电经管人员要了解原建筑结构的防雷措施的现状，确保是完好的。3临时用电的专业人员选派的临时专业人员均应持有近期技术考核合格证的电工。现场配备值班电工，夜间施工，值班电工也一定要到位。现场各级配电箱要有专人经管，配好锁具，停电要挂牌告示。值班电工随时检查施工人员用电的规范操作，用电机具一定要用带保护地线的三脚插头插入拖线箱的插座，绝不能把用电器具的两根电线头直接塞入插座。二）施工安全经管及做好临电资料归档临时经管技术人员和临电电工都要熟悉装饰现场的图纸和临电施工图，确保施工现场有安全的动力使用，并在突发事件出现时能及时切断电源，保证施工人员安全撤离。临电经管技术人员和临电电工也应是工地安全经管委员会的成员，配合工地安全员的工作，及时发现施工现场的不安全因素，把事故消灭在萌芽之中，安全工作要天天讲，反复讲，要做到“安全文明施工，责任重于泰山”。临电施工组织设计资料要做好归档工作，有案可查，要对临电电工进行技术交底，要把副件发给他们。临电资料最后要归入整个工程竣工资料里。三）临时用电技术安全保证措施临时用电安全技术措施包括两个方面的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织经管等一系列内容。安全用电措施应包括下列内容。1.安全用电技术措施（1）保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流人大地，而流经人体的电流很小。这时只要适当控制接地电阻(一般不大于4)，就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地的电阻不大于4。（2）保护接零在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统。保护零线是否与工作零线分开，可将TN供电系统划分为TN-C、TN-S和TN-C-S三种供电系统。1)TN-C供电系统。它的工作零线兼做接零保护线。这种供电系统就是平常所说的三相四线制。但是如果三相负荷不平衡时，零线上有不平衡电流，所以保护线所连接的电气设备金属外壳有一定电位。如果中性线断线，则保护接零的漏电设备外壳带电。因此这种供电系统存在着一定缺点。2)TN-S供电系统。它是把工作零线N和专用保护线Pe在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。3)TN-C-S供电系统。在建筑施工现场如果与外单位共用一台变压器或本施工现场变压器中性点没有接出PE线，是三相四线制供电，而施工现场必须采用专用保护线PE时，可在施工现场总箱中零线做重复接地后引出一根专用PE线，这种系统就称为TN-C-S供电系统。施工时应注意：除了总箱处外，其他各处均不得把N线和PE线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线。Pe线也不得进入漏电保护器，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。4)不管采用保护接地还是保护接零，必须注意：在同一系统中不允许对一部分设备采取接地，对另一部分采取接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。（3）设置漏电保护器1)施工现场的总配电箱和开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。2)开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。3)漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。4)漏电保护器的选择应符合国标的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。5)使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。（4）安全电压安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家规范中规定，安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。对下列特殊场所应使用安全电压照明器：1)隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.m等场所的照明，电源电压应不大于36V。2)在潮湿和易触及带电体场所的照明电源电压不得大于24V。3)在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。4)电气设备的设置应符合下列要求配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。开关箱应由末级分配电箱配电。开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其他有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱的下皮与地面的垂直距离为0.61.5m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应大于重0.5mm。配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（5）电气设备的安装1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺规范的要求。3)配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。4)配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于25mm2的绝缘铜芯导线，导线接头不得松动，不得有外露带电部分。5)各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。6)配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。7)导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子(有压线孔著除外)。如必须穿孔用顶丝压接时，多股线应刷锡后再压接，不得减少导线股数。（6）电气设备的防护1)在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。2)施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电；压为l35kV时；最小垂直距离为7m。3)对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护。4)对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，施工单位必须与有关部协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。2.用电组织措施(1)建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。(2)建立技术交底制度。向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。(3)建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等、，以监视临时用电工程是否安全可靠，并做好检测记录。(4)建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。(5)建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。(6)建立安全检查和评估制度。施工经管部门和企业要按照建筑施工安全检查规范定期对现场用电安全情况进行检查评估。(7)建立安全用电责任制。对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。(8)建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。四）施工人员临时食宿安排我公司采取措施保证施工区封闭施工，施工时不得影响周边单位及居民的正常生活，现场环境的有序、整洁非常重要，因此现场工程部应认真做好现场的文明施工经管工作，不在施工现场安排住宿。同时也尽快去当地各部门办理各种施工过程中涉及到的相关手续（包含：排污、环保、市容、城建城管、消防、治安、人口经管等）。1、我公司拟在外解决工人的住宿问题，规划好宿舍的布置，统一标识，指定专人负责宿舍区域的卫生和安全保卫工作，保持环境整洁和安全。2、工程部要作好员工宿舍的安全保卫和环境卫生工作，制订合理的作息时间，安排好每天的员工宿舍经管负责人。3、施工现场只安排晚间现场保安员值班看守。4、施工人员每天早晚上下班时间应统一行动，由各工种队长带队进出作业，队员应挂好胸牌，举止文明，不得追逐打闹。公司有专用车辆接送工人上下班。 三、施工现场组织一）施工现场组织准备为实现本工程建设的优质、高速、安全、文明、低耗的目标而奋斗，本工程采用工程法施工的经管体制。（一）施工经管体制的设置原则 1、形成有一定权威性的统一指挥，协调各方面的关系，确保工程按要求顺利完成。2、根据本工程规模、技术复杂程度等因素建立经管组织。3、采用工程经管体制的同时，经济合同手段辅助部分行政手段，明确各方面责、权、利。（二）工程法施工 在本工程施工中实施工程法施工的经管模式，组建本工程的工程经理部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。工程经理部要以工程工程经管为核心，以优质、高速、安全、文明为主轴，加强动态、科学经管，优化生产要素，精心施工，大力推广先进施工技术，在保证质量的同时，力争提前完成施工任务。（三）组建工程经理部 本工程拟实行工程法施工经管，公司已筹划建立本工程工程经理部，驻扬负责本工程装饰施工。工程经理是建筑装饰资质工程经理，该工程经理部的技术、经管水平高的技术人员、经管人员、专业工长等均为多年来从事装饰工程施工经管的多面型人才。（四） 手续准备将根据业主的通知，迅速完成合同洽谈、合同签订等工作，并与业主方一起，尽快办好施工队伍入市施工资质论证、施工许可证、质量监督、安全监督以及环境保护、城市经管等方面的许可手续，合法展开施工。（五）技术准备技术准备工作将是施工经管中的一个重要的环节，准备工作的好坏，直接影响到本工程施工能否顺利展开。为了避免施工经管中的盲目性，提高计划性和科学性，准备工作的根本目的是组织和指定经管所必须的数据和资料。（六）资金准备我公司为本工程工程部给予资金保证。我公司将严格按施工进度计划施工，编制资金需求计划表。资金来源一方面来源于工程部按照与业主方签订的合同规定，及时提取工程预付款和工程进度款，所取得的资金，应专款专用，全部用于工程的投入。另一方面公司利用自有流动资金，对工程部进行全力支持。如考虑到材料的订货周期，预先支付相关材料订金、施工机械设备的投入、人员工资费用等及时支付等需要。（七）物资准备中标后工程部组织人员，对图纸进行深化研究，对现场进行实地勘察，对材料分包商加以联络考察，着手进行施工组织所需物资等方位的编制工作。（八）劳动力准备对施工力量，必须事先做好准备工作。目前工程部已开展动员工作，动员职工准备投入新的工程，得到职工的积极拥护。保证在接到开工令后，有足够力量投入工程开工。对坚持假期施工的工人，公司将给予关心，给予慰问和经济上的补偿。（九）机具准备我公司针对实际情况和各工种、工序的需要，合理地配备先进的机具设备。挑选专业水平较高的技术操作人员，最大限度地体现技术的先进性和机具设备的适用性，充分满足施工工艺的需要，从而来保证工程质量和装饰效果。（十）现场准备施工经管人员进场后，做好如下准备工作：会同有关单位做好现场的移交工作，包括测量控制点以及有关技术资料，并复核控制点。接通施工用临时水、电线路，搭设临建设施等。完成施工现场的准备工作。二）施工总平面图及临时道路布置所有临时设施和施工道路布置必须按照施工平面图规划要求搭设，按质量规范施工，不能够马虎凑合，降低规范，一定要保证运输道路畅通无阻。 进场后施工前，沿规划红线进行围档隔离，在大门口设置门卫，并配备值班人员，生活区设置在拟建建筑物外围，采用活动板房，并配备全套生活设施，具体临时设施布置详见施工现场总平面图。对整个现场的布置和保持地，经管人员要经常督促检查并落到实处。现场经管人员经常保持与建设单位及监理单位沟通协调，听取他们对场地的安排意见。各临时用房面积见下表：三）施工现场经管措施本工程是一个特殊、复杂的系统工程，涉及到的方面与领域很多。本工程施工需要与业主、监理、设计、土建、安装等承建商以及与装饰设计单位积极的协调配合，因此，在各个施工环节、分项工程施工都必须相互协调配合好，以免造成材料浪费，整个工期延迟、施工质量不合格率增大，甚至多种事故的发生。我司作为该工程的专业承包单位，针对本工程的特点成立交叉作业协调小组，该交叉作业协调小组必须与监理、业主、质检、安检、政府等协调和安排好与各专业施工队的相互配合、相互协调工作，以保证整个工程顺利，按期、保质保量完成该室内装修工程，达到业主及设计师满意的效果。1、交叉作业经管本工程施工作业分项多，施工工艺要求高，各分项工程交叉作业集中，各交界面的收口处理，定位放线与安装工序的合理穿插，整个的交叉作业的合理安排是影响本工程工程装修效果、成品保护能否做好的关键。2、交叉作业经管的具体措施（1）成立交叉作业协调小组，由本工程部邀请各专业公司工程师和专业施工队长组成，在现场同一地点办公，共同制订施工顺序配合表，明确哪个工序在先，哪个工序在后，后一工序何时开始插入，我公司工程部安排专业工程师，专门现场跟踪专业协调工作。（2）我公司工程部在给下属各班组的施工交底文件中，要特别书面注明本工程与其它专业工程中交叉作业时的配合关系，如哪些地方必须为别的工种提供条件，哪些地方必须与别的工种协调同步作业，哪地方须经本工种同意或准备好以后才允许别的工种开始作业等，都要用书面交代清楚，按确定的顺序实施推进交叉作业协调小组所订策略。（3）为做好交叉协调工作，我公司在每个单位工程施工前，由交叉作业协调小组协调各专业公司施工队制订“规范工序流程图”来控制各区域各空间的工序搭接，装饰和安装各方按流程的顺序推进，避免相互破坏，确保工期和质量。（4）为了与各专业配合好，我工程部将各专业设备在每个区域的分布位置列成表格，在施工中经专业协调班确认后发放到各施工段段长手中，对表检查施工内容，以免错漏。四）消防器材配置与经管临时安全、防火设施位置。在施工现场的仓库、通道等主要场所配足与使用性相符的消防灭火器材。如下：1、建议和检查建筑现有的专用消防用水管网，并配备消防水泵一只，其电线专线敷设。随建筑物设立消防竖管，竖管每层设置消火栓口，并配置水带和水枪。施工现场应根据实际情况配置一定数量的消防器材。2、材料仓库：配备泡沫灭火机不少于2个，每增50增配泡沫灭火机1个（如仓内存放可燃材料较多，相应增加）；3、办公室：配备泡沫灭火机不少于2个；4、配电房：配备1211灭火机不少于1个；5、木制作场：配备泡沫灭火机不少于4个；6、临时动火场所：配备泡沫灭火机不少于1个和其他消防辅助器材；7、消防器材选用经消防部门检测合格的产品。灭火机应放置在明显易取地方，一般放置高度不高于1.5m，保持放置点通道畅通。8、施工现场由消防经管员负责对消防设备、器材保养经管，每季度检查一次，按期换药（泡沫灭火机药剂有效期为一年，1211灭火机总重量不少于瓶体标明总重量的1/10），确保消防设备、器材的有效使用。9、对所配备的消防设备、器材绘制平面示意图，挂在施工现场明显的地方。10、消防设备、器材，任何人不得挪作他用和损坏。
