栏杆安装工程施工方案.doc

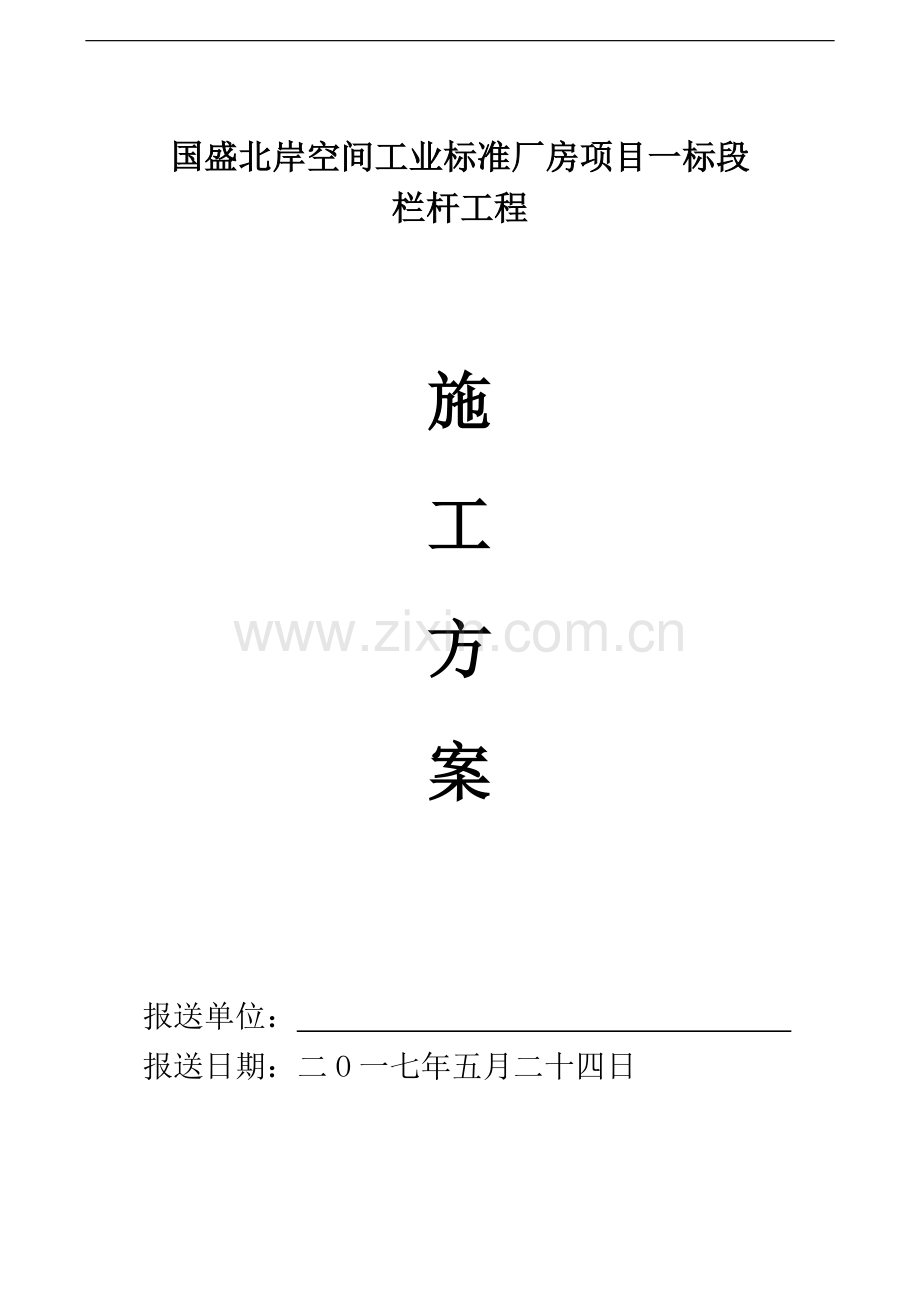

国盛北岸空间工业标准厂房项目一标段
栏杆工程

施
工
方
案

报送单位：

报送日期：二O一七年五月二十四日

施工组织设计（方案）审批表
工程名称
项目一标段施工总承包工程
方案名称
栏杆安装工程施工方案
参与编制人员

项目技术负责人

项目经理

公
司
审
批
意
见
质量技术部

年 月 日
安全生产部

年 月 日
总工程师

总工程师（签字）：
年 月 日

项目一标段栏杆工程
施工方案

一、编制依据
1、根据 提供的栏杆深化图
图 纸 名 称
组装阳台玻璃栏杆大样图
消防楼梯栏杆大样图
护窗栏杆大样图
2、主要规范、规程、标准
  名     称        编    号
《建筑结构荷载规范》 GB50009-2012
《建筑防火规范》 GB 50016-201
《玻璃幕墙工程技术规范》 JGJ102-2003
《金属与石材幕墙工程技术规范》 JGJ133-2001
《建筑幕墙》 GB/T 21086-2007
《建筑幕墙风压变形性能检测方法》 GB/T15227-94
《建筑幕墙物理性能分级》 GB/T15225-94
《建筑幕墙雨水渗漏性能检测方法》 GB/T15228-94
《建筑幕墙空气渗透性能检测方法》 GB/T15226-94
《硅酮建筑密封胶》 GB/T14683-2003
《建筑用硅酮结构密封膏》 GB16776-2005
《幕墙玻璃接缝用密土封胶》 JC/T882-2001
《建筑抗震设计规范》 GB50011-2010
《钢结构设计规范》 GB50017-2003
《钢结构防火涂料》 GB14907
《钢结构防火涂料应用技术规范》 CECS24
《建筑钢结构焊接技术规程》 JGJ80-2002
《焊接结构用耐候钢》 GB/T4172-2000
《高层民用建筑设计防火规范》 GB50045-95(2001版)
《建筑物防雷设计规范》 GB50057-2010
《混凝土结构后锚固技术规程》 JGJ145－2004
《公共建筑设计节能标准》 GB50189-2005
《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999
《钢化玻璃》 GB9963-1998
《浮法玻璃》 GB11614-1999
《金属拉伸试验方法》 GB/T228
《紧固件螺栓和螺钉》 GB/T5277
《紧固件机械性能 不锈钢螺母》 GB/T3098.15
《紧固件机械性能、不锈钢螺栓、螺钉和螺丝》 GB/T3098.6
《建筑护栏技术规程》 DBJ50-123-2010
二、工程概况：
项目一标段栏杆工程，位于 。阳台组装玻璃栏杆采用铁艺玻璃栏杆，栏杆跨度约为2－25米，高度为1.15米，约为1000米。护窗栏杆采用普通铁艺栏杆，栏杆跨度约为2-7米，高度为1.15米，约2000米。消防楼梯栏杆采用普通铁艺栏杆，高度为0.95米，约1000米。
三、工程内容：
1、阳台组装玻璃栏杆采用80×40×3.0mm椭圆管扶手，40×40×3.0mm矩管立柱，32×32×2.0mm方管横杆,8+0.76+8钢化夹胶玻璃，预埋件为100*100*4mm钢板。
2、护窗铁艺栏杆采用40×30×3.0mm矩管扶手、30×30×3.0mm方管立柱、30×20×2.0mm方管下横杆，20×20×2.0mm方管立杆，预埋件为100*100*4mm钢板。
3、消防楼梯铁艺栏杆采用Ф60×3.0mm扶手, 40×30×3.0mm矩管立柱、30×20×2.0mm矩管横杆，20×20×2.0mm方管立杆，预埋件为100*100*4mm钢板。
4、根据图纸要求组合施工,楼梯护窗栏杆采用打磨除锈清洁后补原子灰处理，再刷防锈漆安装完成后在上面漆。
阳台组装栏杆采用静电喷涂颜色为咖啡色。具体工艺流程如下:
成品管材->表面精整->脱脂->一次清洗->二次清洗->表调->高锌磷化->清洗->纯水喷洗->干燥->有机锌环氧粉末涂层->固化->聚酯彩色涂层->固化->成品.(有机锌环氧粉末涂层厚≥40um，聚脂彩色涂层厚≥40um.)
4、施工工程中严格执行原材料报验制度，所有原材料均在甲方、监理认可后方可进行加工。
四、具体施工措施
施工过程中，必须保证护栏高度、栏杆间距、安装位置必须符合设计要求，护栏安装必须牢固。材料组合成半成品后，根据土建实际情况进行吊运、安装，栏杆安装理应在外墙完成后进行。安装时有水平线的确切高度，防止安装成型后高低不一致，防止交叉污染。
1、严格按照国家规范及规定照图施工，间距控制在110mm以内，完成面高度必须达到1150mm以上。
2、所有材料连接必须连接牢固，栏杆保持横平竖直。锚固连接部位必须焊接牢固（详见附栏杆大样图）。
3、30米以上楼层与土建所留避雷引线焊接连接，焊接长度是预埋引线直径的6倍（详见附栏杆大样图）。
4、遵守施工现场的各项规章制度，服从现场管理员的管理和安排，树立安全第一的思想。
5、施工过程中用电找土建电工搭接，使用电动工具应具备：空开、漏电保护器、闸刀等必备工具。
6、操作工应穿绝缘鞋、戴绝缘手套，室外操作戴安全帽，临边作业系安全带。
7、安装栏杆时应将后置预埋铁板于混凝土墙体锚固。安装时，若遇填充墙，采用破坏表皮层后用钢筋穿插其中，使预埋件与墙体内钢筋成“T”型，并用细石混凝土填实。
五、质量控制与检查
1、施工过程中严格执行样板制，样板工程合格后方可进行大面积的施工。
2、施工前应先熟悉图纸，确定相应的尺寸和部位、编号，然后由指定专职下料员下料，由负责人对工人进行技术交底。随时与建设方及总包单位技术负责人保持联系与沟通。
3、栏杆制作、安装过程中，先由分包单位进行自检，在由甲方、监理单位进行随机抽查，验收合格后再进入下一流程。
六、维修与回访
工程完工后，安排技术人员与建设单位在现场对客户作日常维护指导，解决用户疑难问题。质量保修期内，接维修电话24小时内进行免费维修。负责建立完善的产品质量信息反馈系统，对产品安装及使用过程中发现质量问题及时处理，定期回访客户，征求客户意见，以便提高产品质量。

单位：
日期：2017年5月24日

安全文明施工保证措施

一、 安全文明施工的保证措施
1、安全管理技术措施
（1）、施工现场应严格执行《安全生产规定》和各有关安全生产文件，健全和贯彻落实工程安全生产责任制，切实做好“安全第一”和“预防为主”的方针，做到安全生产和文明施工；
（2）、所有参加施工的作业人员必须经安全技术操作培训合格后方可进入现场进行施工，特殊工种必须持有操作证上岗作业，严禁无证上岗作业；各工种，各工序施工前均应由施工负责人进行书面交底后方可进行施工作业；
（3）、专职安全员根据本工程施工特点，结合安全生产制度和有关规定，经常进行现场检查，如发现严重的不安全情况时，有权指令停止施工，并立即报告项目经理，经处理后方可继续施工；
（4）、严格执行施工现场安全生产“六大纪律”，以及高空作业的有关规定，在对施工班组进行操作交底时，必须同时进行安全交底做好书面记录；
（5）、严格执行《建筑机械使用安全技术规程》和《施工现场机械设备安全管理规定》；
（6）、当生产与安全发生矛盾时，必须服从安全，施工负责人不得强令违章冒险作业；
（7）、施工现场的电气设备设施必须实行有效地安全管理制度，现场电线，电气设备设施必须安排专业电工经常检查整理，发现问题必须立即解决，凡是触及或接近带电体的地方，均应采取绝缘保护以及安全距离等措施；
（8）、发生事故及事故苗子，必须做到三不放过，即事故（苗子）原因分析不清不放过，事故（苗子）责任人和群众没有受到教育不放过，没有防范措施不放过。
（9）、特殊工种的作业人员必须经过培训，持证上岗，操作人员的证件必须在规定时期内进行复审。
（10）、施工现场的用电设备及线路的绝缘必须良好，电气设备及装置的金属部位和可能由于绝缘损坏而带电的必须根据技术条件采取保护性接地措施。
（11）、设备及临时电气线路接电设置开关或插座，不得任意搭挂，露天设置的电气装置必须的可靠的防雨，防湿措施，电气箱内须设置漏电开关。
（12）、施工现场各种电器具及有关机械设备，都必须按安全规定设置二级漏电保护装置，每次使用前，尤其是受潮淋雨后，都必须由电工检查，确认性能可靠安全的情况下方可使用；同时必须时刻注意好电缆的安全保护工作，严防破损，漏电。现场机电维修人员应该经常检查设备触电，漏电保护是否完好有效，电动机械及工具应严格按一机一闸制接线，并设安全漏电开关。
(13)、电气设备的线路必须符合规定，导线截面与设备容量必须匹配，导线型号选择要合理，接地，接零线的截面要适合。
(14)、工程施工过程中，由专职安全监督人员经常检查工作面的安全设施，杜绝，消灭有关的违章行为。
2、消防管理措施
(1)、装饰施工现场未经批准不得任意动用明火；
(2)、除指定吸烟区外，装饰施工中的在堆放易燃、易爆场所及施工现场严禁吸烟；
(3)、非电工严禁擅自拉用电器具，拉设电线；
(4)、禁止擅自使用非生产性电加热器明火器具；
(5)、消防器材不得挪做他用，周围不得堆物，保证道路通畅；
(6)、在施工作业面内设置干粉灭火器；
(7)、重点部位必须建立有关规定，有专人管理，落实责任，按规范设置警告牌，配置相应的消防器材；
二、 确保文明施工的技术组织措施
1、文明施工基础管理措施
（1）、制定和完善管理责任制度，加强日常的检查，确保工地环境处于良好状态。
（2）、开展职业道德、文明施工和安全生产宣传教育，坚持“三优”服务，优化作息安排，改善劳动条件，做到无野蛮施工，无违章作业。
2、 场容场貌文明管理措施
（1）、施工现场张贴、悬挂醒目的警示牌，施工现场管理人员和作业人员佩带胸卡，统一着工作服。
（2）、现场保持场容场貌整洁，物料堆放整齐，各种材料按施工计划进场。
3、生活卫生管理措施
（1）、施工现场所有人员统一在工地规定的食堂就餐或供应盒饭，不向无证摊贩购买饭菜，搞好饮食卫生。严禁将生活垃圾带进施工现场。
（2）、职工的住宿宿舍符合有关卫生、居住标准，专人负责，定期检查，用餐符合饮食卫生，保证职工生活卫生、整洁、安全。
（3）、施工现场设置茶水亭，有消毒保暖措施。
4、 综合治理安全防盗措施
（1）、开展宣传教育，加强管理人员和班组文明建设。教育职工遵纪守法，提高企业整体管理水平和文明素质。
(2)、新入场的人员做到及时登记，办好有关证件。证件不全者现场严禁聘用。严禁使用童工。
(3)、按照治安管理条例和施工现场的治安管理规定加强教育管理，防止发生打架、斗殴、赌博事件。
(4)、加强防盗值班管理，严肃施工纪律,每天完工后派专人检查、清场，施工人员禁止随意进入非本单位施工楼层。严禁无证人员和其他闲杂人员进入施工现场。
(5)、公司职工携物外出，必须由项目部开出门证，接受检查。
三、确保环境保护的技术组织措施
为了预防和控制建筑工程中，建筑材料和装修材料产生的室内环境污染，保障公众健康，维护公共利益，使工程周围的居民有一个安静的生活环境，必须认真贯彻公司环境管理体系的标准，进行施工现场标化管理，，工程环保管理，明确职责。
  1、现场材料、物件按指定区域堆放整齐，保持道路畅通，建筑垃圾及时分类、归堆、外运，严禁随易堆放。
  2、建筑污水、废水，必须通过管道集中向下排放，做到作业面无积存垃圾，无积水、废水，无散落材料。
  3、现场必须经常打扫，无灰尘扬起，食堂，职工卫生，必须符合卫生环境要求，有专人管理检查。
4、噪音保证措施，为了不干扰周围的居民群众生活起居，做到大型机械，在早晨7点，晚上6点期间使用，特殊情况必须向环保部门申请后方能使用。
5、噪音很大的机械在现场制作的项目，我们在施工现场分隔施工现场临时用房，用隔音材料制作房间，使噪音降低到最低限度

2017年5月24日

质量保证措施

质量管理措施
1 公司选派年富力强、有责任心、具备项目经理资质，并多次创优良工程的资深管理者担任本工程项目经理，成立以项目经理为核心的质量保证体系，精心挑选施工人员进行有针对性培训，持证上岗。
2 开工前，技术人员认真熟悉现场情况及操作规程，对每道工序进行详细技术交底，施工时对每道工序的施工质量认真检查，严格把关。
3 严格按施工工艺规范的工序施工，按设计要求及有关规范对工程质量进行验收。
4 施工工地保持安全、整洁，做到工完料清。施工用水排放到指定地点。
5 制定完善的质量奖惩制度，增强每位施工人员的责任心。

2017年5月24日
