目录

1 范围 2
1.1 本标准规定了 NX软件工程制图中与国家标准差异之处的认同范围。 2
1.2 本标准适用于产品生产中所有使用 NX软件的工程制图。 2
2 NX软件工程制图与国家标准差异认同范围 2
2.1 花健的表示方法 2
2.2 轴承纵剖画法 2
2.3 齿轮及剖面画法 3
2.4 形位公差标注方法 3
2.5 局部放大图标注方法 3
2.6 角度标注方法 4
2.7 视图对称表示方法 4
2.8 孔的旁注方法 4
2.9锥度标注方法 5
2.10 斜度标注方法 5
2.11 弹簧表示 5
2.12 轴测图表示 6

NX软件工程制图
与国家标准差异的认同范围

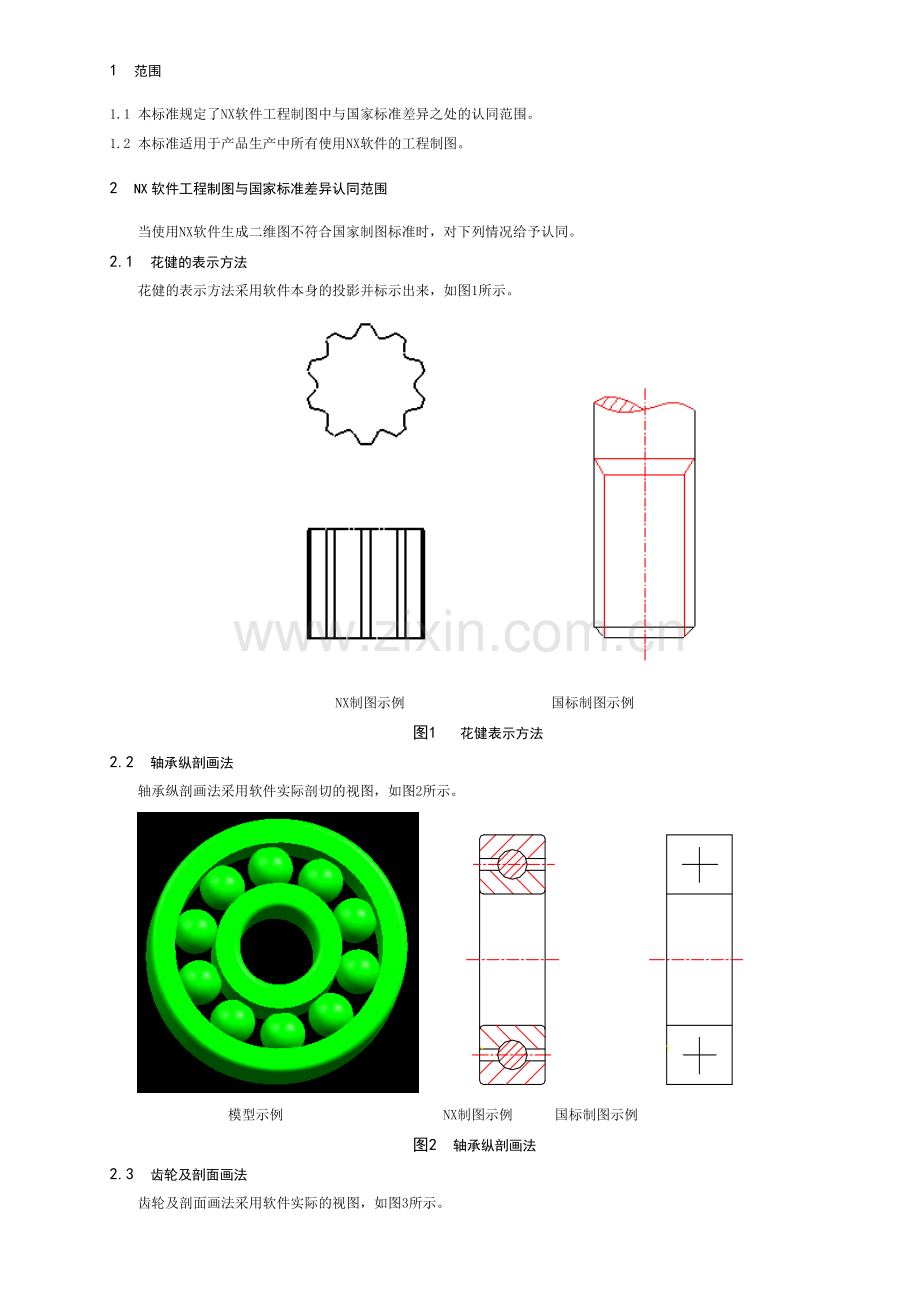

1　 范围
1.1 本标准规定了NX软件工程制图中与国家标准差异之处的认同范围。
1.2 本标准适用于产品生产中所有使用NX软件的工程制图。
2　 NX软件工程制图与国家标准差异认同范围
当使用NX软件生成二维图不符合国家制图标准时，对下列情况给予认同。
2.1　 花健的表示方法
花健的表示方法采用软件本身的投影并标示出来，如图1所示。

NX制图示例 国标制图示例
图1　 花健表示方法
2.2　 轴承纵剖画法
轴承纵剖画法采用软件实际剖切的视图，如图2所示。

模型示例 NX制图示例 国标制图示例
图2　 轴承纵剖画法
2.3　 齿轮及剖面画法
齿轮及剖面画法采用软件实际的视图，如图3所示。

NX制图示例 国标制图示例
图3　 齿轮及剖面画法
2.4　 形位公差标注方法
软件的形位公差标注方法如图4所示。

NX制图示例 国标制图示例
图4　 形位公差标注方法
2.5　 局部放大图标注方法
局部放大图的名称标注如图5所示，局部放大视图的边界为双点划线，且线宽为粗线。标注采用大写英文字母，而不是罗马字。

NX制图示例 国标制图示例
图5　 局部放大图标注
2.6　 角度标注方法
小角度标注时尺寸值可以在尺寸线的一侧。

NX制图示例 国标制图示例
图6　 小角度标注

2.7　 视图对称表示方法
视图对称表示可以采用 NX软件缺省的表示方式，对称符号如图7所示。

NX制图示例 国标制图示例
图7　 对称视图标注
2.8　 孔的旁注方法
沉孔或螺纹孔以及其它锪孔标注时可以采用单行含括号表示，也可以采用指引线上两行标注法，如图8所示。

NX制图示例 国标制图示例
图8　 孔的旁注法
2.9　 锥度标注方法
锥度标注采用软件自带的锥度符号表示，如图9所示。

NX制图示例 国标制图示例
图9　 锥度标注
2.10　 斜度标注方法
斜度标注采用软件自带的斜度符号表示，斜度符号的方向与实际的倾斜方向一致，但斜度符号中的倾斜边与倾斜结构中的实际倾斜边不必保持平行，可不带指引线。

NX制图示例 国标制图示例
图10　 斜度标注
2.11　 弹簧表示
弹簧是通用件，采用软件缺省的视图，标注清楚其参数和加工形式。

图11　 弹簧表示
2.12　 轴测图表示
轴测图外轮廓采用粗实线，光顺线采用粗实线表达，由软件自动生成。
