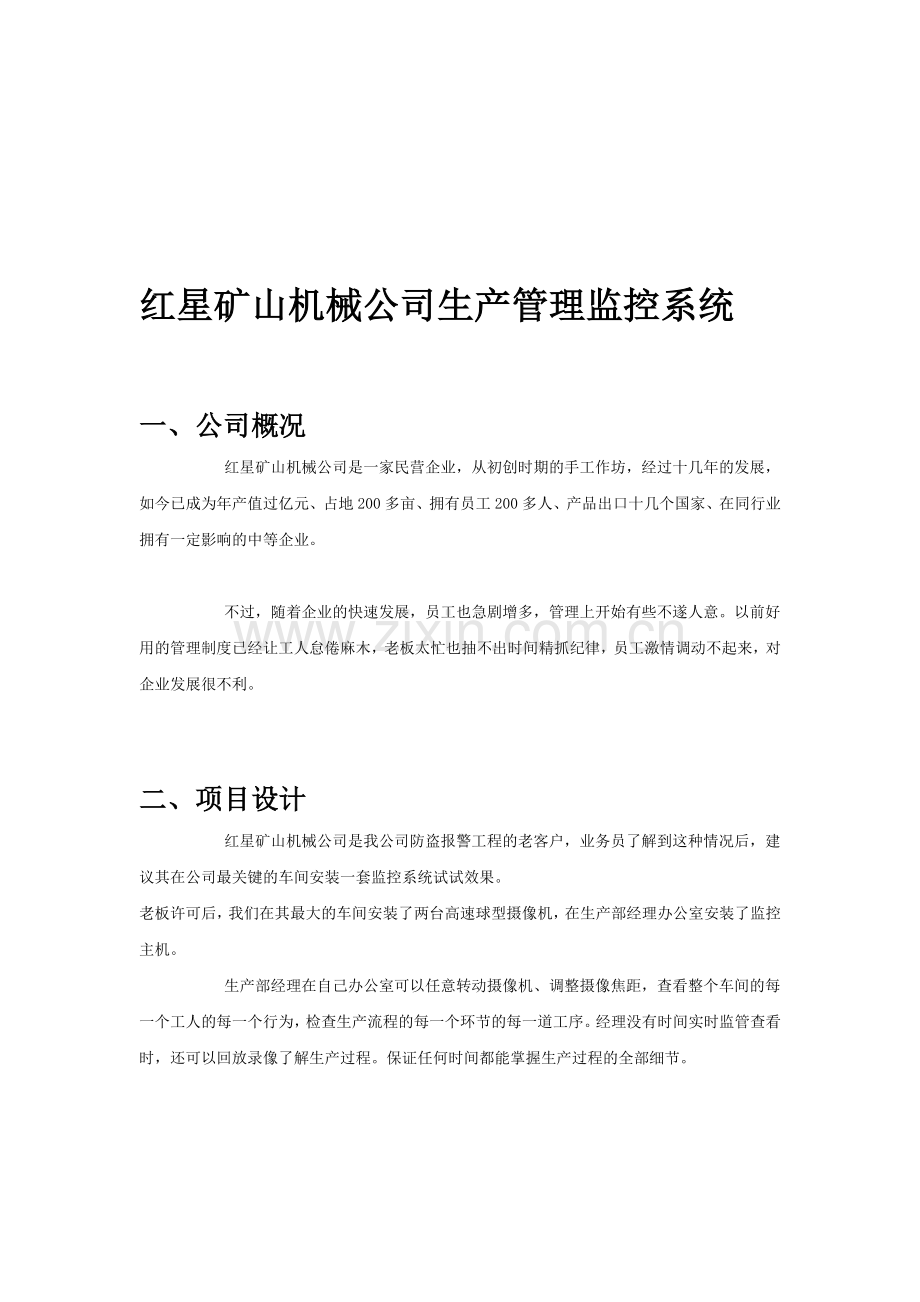

红星矿山机械公司生产管理监控系统

一、公司概况
      红星矿山机械公司是一家民营企业，从初创时期的手工作坊，经过十几年的发展，如今已成为年产值过亿元、占地200多亩、拥有员工200多人、产品出口十几个国家、在同行业拥有一定影响的中等企业。

      不过，随着企业的快速发展，员工也急剧增多，管理上开始有些不遂人意。以前好用的管理制度已经让工人怠倦麻木，老板太忙也抽不出时间精抓纪律，员工激情调动不起来，对企业发展很不利。

二、项目设计
      红星矿山机械公司是我公司防盗报警工程的老客户，业务员了解到这种情况后，建议其在公司最关键的车间安装一套监控系统试试效果。
老板许可后，我们在其最大的车间安装了两台高速球型摄像机，在生产部经理办公室安装了监控主机。
      生产部经理在自己办公室可以任意转动摄像机、调整摄像焦距，查看整个车间的每一个工人的每一个行为，检查生产流程的每一个环节的每一道工序。经理没有时间实时监管查看时，还可以回放录像了解生产过程。保证任何时间都能掌握生产过程的全部细节。

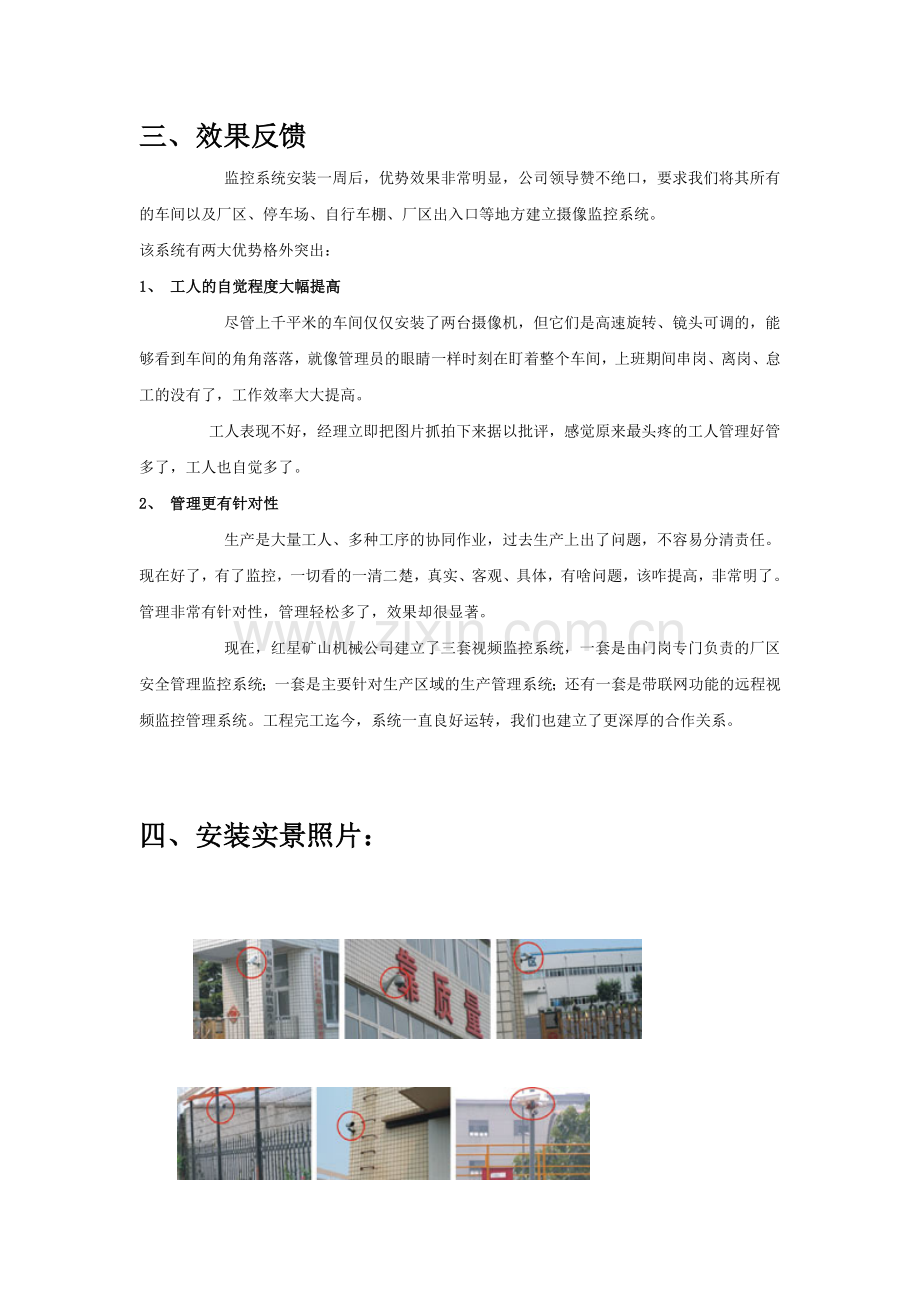

三、效果反馈
      监控系统安装一周后，优势效果非常明显，公司领导赞不绝口，要求我们将其所有的车间以及厂区、停车场、自行车棚、厂区出入口等地方建立摄像监控系统。
该系统有两大优势格外突出：
1、 工人的自觉程度大幅提高
      尽管上千平米的车间仅仅安装了两台摄像机，但它们是高速旋转、镜头可调的，能够看到车间的角角落落，就像管理员的眼睛一样时刻在盯着整个车间，上班期间串岗、离岗、怠工的没有了，工作效率大大提高。
     工人表现不好，经理立即把图片抓拍下来据以批评，感觉原来最头疼的工人管理好管多了，工人也自觉多了。
2、 管理更有针对性
      生产是大量工人、多种工序的协同作业，过去生产上出了问题，不容易分清责任。现在好了，有了监控，一切看的一清二楚，真实、客观、具体，有啥问题，该咋提高，非常明了。管理非常有针对性，管理轻松多了，效果却很显著。
      现在，红星矿山机械公司建立了三套视频监控系统，一套是由门岗专门负责的厂区安全管理监控系统；一套是主要针对生产区域的生产管理系统；还有一套是带联网功能的远程视频监控管理系统。工程完工迄今，系统一直良好运转，我们也建立了更深厚的合作关系。

四、安装实景照片：

五、主要设备选型

5.1、十六路高清数字硬盘刻录机

视频压缩标准：H.264
视频处理芯片：DSP处理器。采用集成度高、性能强、功耗低的DSP，能保持系统长时间稳定可靠的运行
特别说明：第一个、第五个、第九个和第十三个视频输入通道最高支持4CIF分辨率编码，其余通道最高支持CIF编码
DS-8016HC：16路视频输入、16路视频输出、16路报警输入、4路报警输出

硬件接口：

说明：
1、VIN视频输入、AIN音频输入接口；
2、VOUT本地监视、AOUT本地监听接口；
3、LINE IN语音输入接口，USB备份接口；
4、VGA显示器输出接口；
5、RS-232、RS-485串行接口，KEYBOARD键盘接口；
6、UTP网络接口（同ETHERNET网络接口）；
7、ALARM IN报警输入、ALARM OUT报警输出模块；
8、接地端、AC110/220V电源。

主要参数：
视频压缩标准
H.264
实时监视图像分辨率
PAL：704*576                  NTSC：704*480
回放分辨率
QCIF/CIF/2CIF/DCIF/4CIF
视频输入路数
1/2/3/4/5/6/8/9/10/12/14/16
视频输入接口
BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
视频输出
1路，BNC（电平：1.0Vp-p，阻抗：75Ω）
视频帧率
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
码流类型
视频流/复合流
压缩输出码率
32K--2M可调，也可自定义。（上限8M，单位：bps）
音频输入路数
1/2/3/4/5/6/8/9/10/12/14/16
音频输入接口
BNC（电平：2Vp-p，阻抗：1kΩ）
音频输出
1路，BNC（线性电平，阻抗：600Ω）
音频压缩标准
OggVorbis
音频压缩码率
16Kbps
语音对讲输入
1路，BNC（电平：2Vp-p，阻抗：1kΩ）
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘接口
2个（支持级联，DS-8001HC/DS-8002HC/DS-8003HC无此接口）
硬盘IDE接口
2/4个，支持4/8个IDE硬盘，支持每个硬盘容量达2000GB
USB接口
1个，支持U盘，USB硬盘，USB刻录机
VGA接口
1个，分辨率：800×600/60Hz，800×600/75Hz，1024×768/60Hz
报警输入
4/8/16路
报警输出
2/4路
电源
90--135VAC或者180--265VAC，47--63 HZ
功耗（不含硬盘）
20－42W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
机箱
19英寸标准机箱
尺寸（mm）
89mm(高)×442mm(宽)×470mm(深)
重量（不含硬盘）
≤8Kg

5.2、高清晰感红外彩转黑日夜两用型高速球摄像机

主要功能特点：
铝合金外罩，6英寸透明球罩，黑色不透明转动球体,一体化集成设计
带有AC线性同步
128个预置位
预置目标速度：水平200º/秒、垂直100º/秒
水平0.1～150°/秒变速运动
垂直0.1～80°/秒变速运动
360º持续水平转动
垂直转动有“自动翻转”功能
兼容PELCO“P”“D”协议
云台速度自动调整---云台的速度随变焦镜头深度的增加其速度按比例逐渐降低
预置位精度小于0.1度,
8个预置位巡视功能
内置功能菜单，摄像机、云台功能可设置
上电自恢复式----用户可通过菜单指定上电后球的动作
内置浪涌及雷击保护装置
符合IP66标准、CE、FCC标准

摄像机参数：
      原装进口23倍一体机
光学变倍
23倍
电子变倍
12倍
信号制式
PAL/NTSC
巡视系统
逐行扫描
CCD
1/4”行间转移CCD
水平分辨率
〉480TV线
镜头
F1.6（f=3.6-82.8mm）
水平视角
3.6mm广角镜头54°
82.8mm窄角镜头2.5°
聚焦
自动，手动优先
最低照度
1/50秒快门速度（彩色）1.0Lux
1/1.5秒快门速度（彩色）0.1Lux
1/4秒快门速度（黑白）0.01Lux感应红外
同步系统
内同步/AC线性锁定
快门速度
自动1/1.5-1/30000
光圈控制
自动，手动优先
增益控制
自动，手动
视频输出
1.0±0.2VP-P
信噪比
50dB
白平衡
自动/手动
宽动态
有

电气特性：
输入电压：18VAC-24VAC
输入功率：20VA(无加热器)   40VZ（有加热器）
工作环境：-40°C— +50°C

云台特性：
手动控制速度：                        自动扫描速度：1°—40°/秒可设置
水平：0.1°—150°/秒                 水平转动：360°连续转动
俯仰：0.1°—80°/秒                  水平转动：+2°—90°内转动
预置目标速度：                        预置位巡视：1条预置位巡视、8个预置位
水平： 200°/秒
垂直：100°/秒

5.3 、美国DISCOVER高清晰车辆监控专用摄像机

主要性能：
※1/3″ SONY Exview HAD CCD
※ SONY 10位A/D DSP图像优化与高级菜单(OSD)调整控制
※ 智慧型双滤光片切换，彩色模式540TVL，黑白模式570TVL
※ 双滤光片多种控制模式：自动/手动/预约时间/双工报警
※ 滤光精确度：在白天无偏色，彩色图像生动在夜晚为无失焦的黑白图像
※ 可接收红外线光谱700－1100nm
※ 日/夜双增益设置，时钟显示与控制功能，图像正负片功能
※ 225区自动背光侦测补偿及加权背光视窗控制
※ 特有的AV：PK强光抑制功能
※ 内同步、线锁同步自动切换功能
※ 垂直相位调整
※ 机械式旋转微调C/CS调焦结构设计
※ RS-232C远端遥控功能，GPIO控制界面
※ 电源范围：DC12V/AC24与AC220V可选

技术参数：
图像传感器
1/3″ SONY Exview HAD CCD
制式
PAL/NTSC制式
像素
PAL：795（H）×596（V）
NTSC：811（H）×508（V）
扫描方式
2:1隔行扫描
同步系统
内同步/电源同步
线数
彩色模式：540TVL       黑白模式：570TVL
最低照度
彩色模式：0.001LuxF1.2
黑白模式：0.0001LuxF1.2
感红外：0Lux
红外线波长范围
700～1100nm
滤光片转换
手动/自动/预约/双工模式（外部I/O信号）
滤光片切换照度范围
1～3Lux可调
滤光片转换时间
10～60s
增益
36dB
信噪比
>50dB
白平衡
手动/自动设置/预先设置
伽码值
0.45/1
背光补偿
225区自动背光侦测补偿及加权背光视窗控制
视频输出
1.0Vp-p复合输出，75Ω，BNC端子
AV: PK强光抑制
12:0、11:1、10:2、9:3、8:4、7:5、6:6、5:7、4:8、3:9、2:10、1:11、0:12, 13段可调
通讯控制
RS-232C
相位调整
垂直相位调整
视频输出
1.0Vp-p复合输出   75Ω   BNC端子
镜头
手动/自动光圈镜头（直流驱动/视频驱动）
镜头接口
C/CS接口
菜单显示
英文
自动曝光系统
4种模式可由菜单控制
标准自动光圈模式
1/50sec
自动电子快门
1/50～1/100,000sec
手动电子快门
1/50、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10,000sec 8段可调
自动光圈+电子快门
1/50、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/10,000sec 8段可调
工作温度
-10℃～+50℃
电源/功耗
DC12V 3.5W / AC24C 5.0W
尺寸（长×宽×高）
140×71×52mm
重量
550g

5.4、  三维控制键盘

主要功能特点：
1、液晶显示屏显示摄像机图像号码
2、用户密码输入、操作安全可靠
3、云台镜头控制、三维变速操纵杆控制变速球型摄像机
4、监视器/摄像机选择、液晶显示屏显示运行状态
5、多至16个系统键盘联机工作
6、报警布防、撤防、报警联动功能
7、通过编程可设定系统规模、控制范围
8、总线自动巡更线路故障报警功能

主要技术参数：
供电电源
DC9V-DC12V 500mA
通讯方式
RS-485半双工
通讯速率
9600bps/s
接 口
八芯电话插座
显示方式
液晶显示屏
环境温度
0℃~55℃
环境湿度
≤90℅RH(无凝结)
