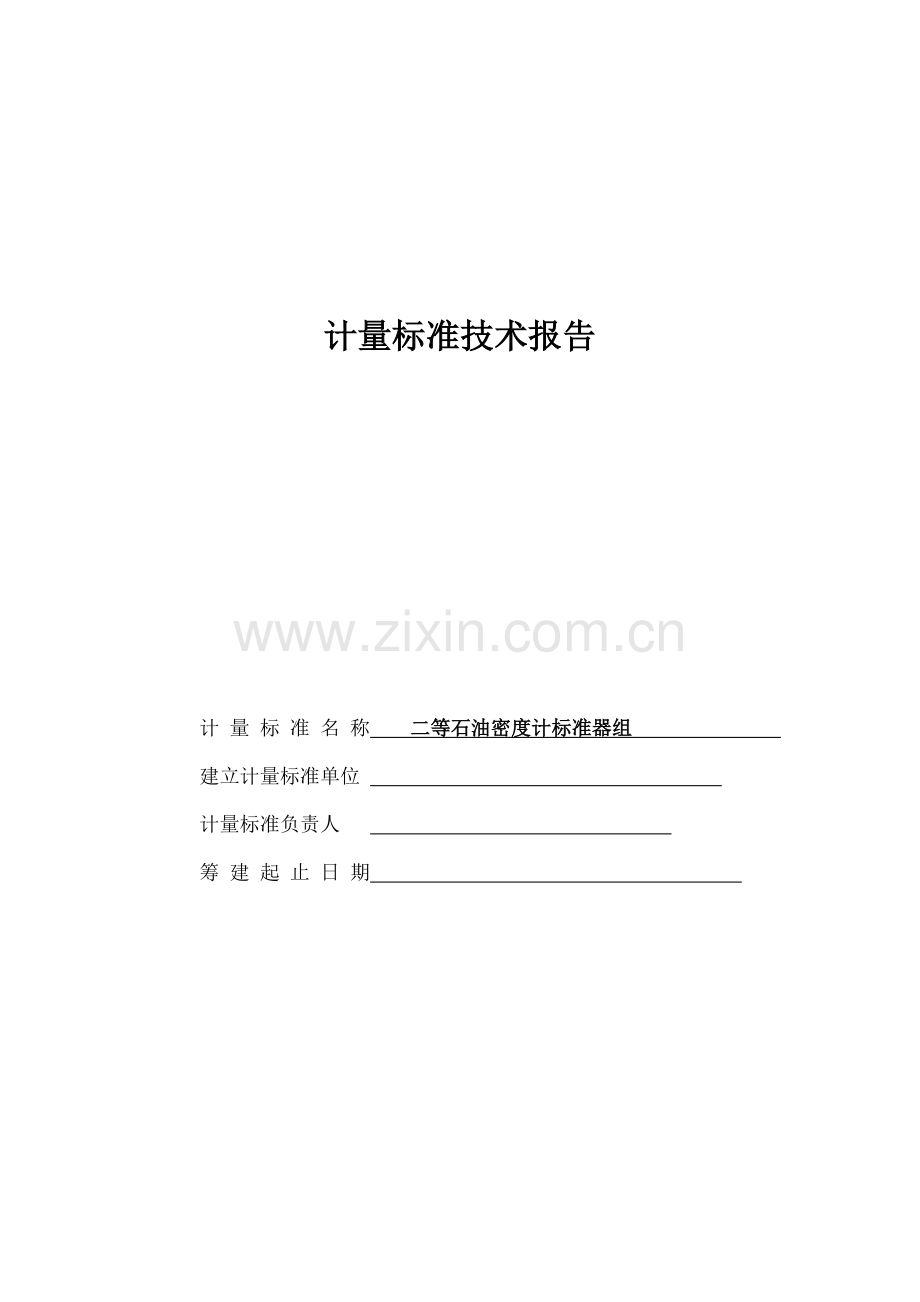

计量标准技术报告

计 量 标 准 名 称 二等石油密度计标准器组
建立计量标准单位
计量标准负责人
筹 建 起 止 日 期

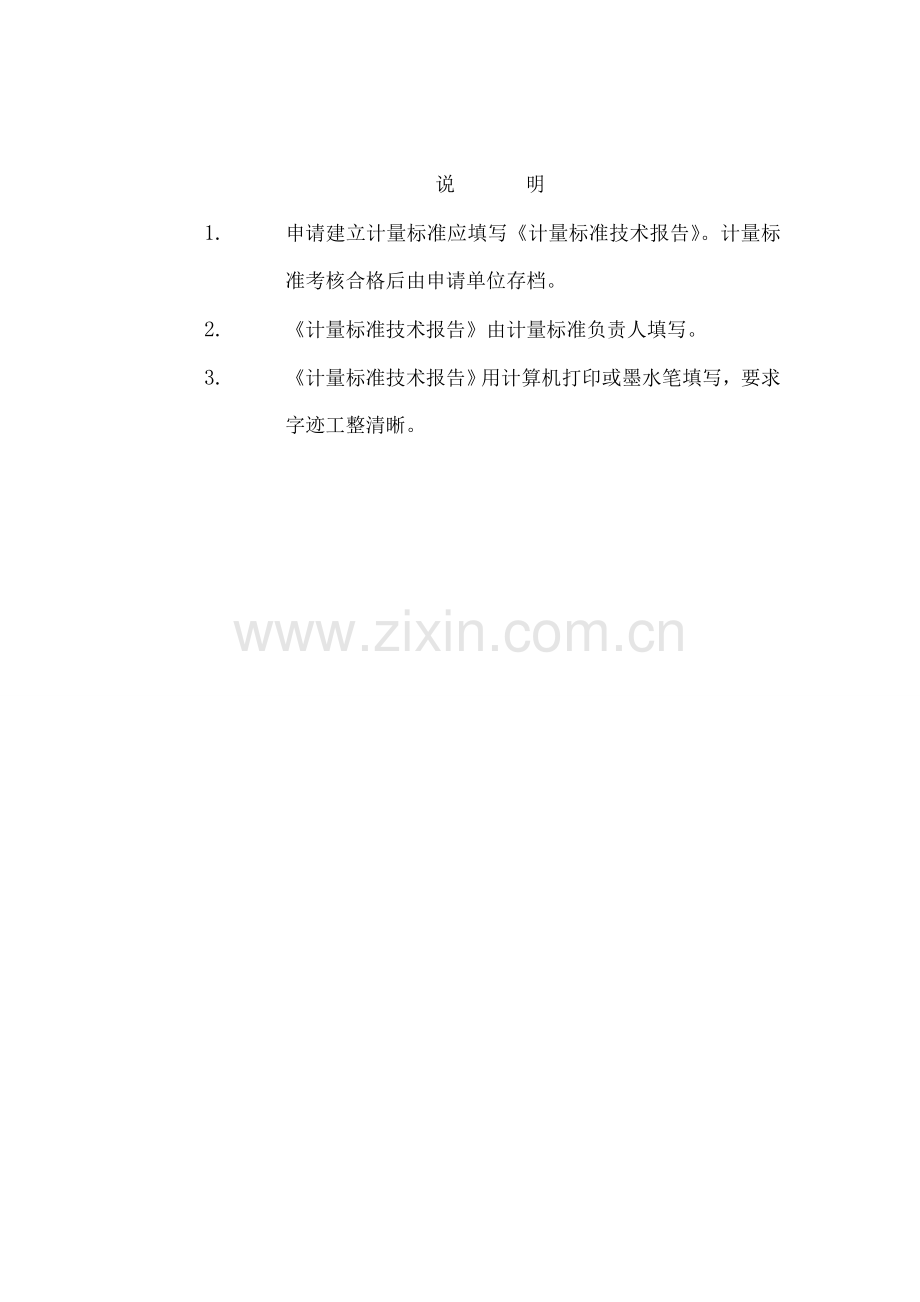

说 明
1. 申请建立计量标准应填写《计量标准技术报告》。计量标准考核合格后由申请单位存档。
2. 《计量标准技术报告》由计量标准负责人填写。
3. 《计量标准技术报告》用计算机打印或墨水笔填写，要求字迹工整清晰。

目 录

一、计量标准的工作原理及其组成……………………………（1）
二、选用的计量标准器及主要配套设备………………………（2）
三、计量标准的主要技术指标…………………………………（3）
四、环境条件……………………………………………………（3）
五、计量标准的量值溯源和传递框图…………………………（4）
六、计量标准的测量重复性考核………………………………（5）
七、计量标准的稳定性考核……………………………………（6）
八、测量不确定度评定…………………………………………（7）
九、计量标准的测量不确定度验证……………………………（9）
十、结论…………………………………………………………（16）
十一、附加说明…………………………………………………（16）

一、计量标准的工作原理及其组成
浮计基本原理：依据阿基米德定律，既当浮计在液体中平衡时，它所排开的液体重量等于浮计本身的重量。这样由其浸没于液体中的深度，即可由标尺直接得到液体密度、相对密度或浓度。

计量标准名称：二等石油密度计标准器组
测量范围 ：（）g/cm3
准确度等级 ：二等

直接比较法

计量标准名称：密度计
测量范围 ：（）g/cm3
准确度等级 ：±1分度值

二、选用的计量标准器及主要配套设备

计

量

标

准

器

名 称

型 号

测量范围

不确定度或准确度等级或最大允许误差
制造厂及出厂编号
检定
证书号

二等标准石油密度计
/
（）g/cm3
二等
河北冀州

F09-

主要配套设备
检定筒
内经（90-100）

千分尺
25mm
(0-25)mm

上海

游标卡尺
200mm
(0-200)mm

杭州

天平
210g

（0-210）g

梅特勒
94
Z06-

搅拌器
实心

磨口玻璃瓶

检定液
石油产品混合液，酒精水溶液，硫酸氢乙酯

三、计量标准的主要技术指标
二等标准石油密度计：
最小分度值： g/cm3
测量范围 ：（）g/cm3

四、环境条件
项 目
要 求
实际情况
结 论
温度
检定时液温与室温之差不得大于5℃
符合
合格

五、计量标准的量值溯源和传递框图

上
一级
计量标准

计量标准名称：一等密度计标准器组
不确定度： U=m3,k=3
溯源单位：山东省计量科学院

直接比较法
计量标准名称：二等石油密度计标准器组
测量范围 ：（）g/cm3
准确度等级：二等
直接比较法
计量标准名称：密度计
测量范围 ：（）g/cm3
最大允许误差：±1个分度值

本单位计量标准

下一级
计量器具

六、计量标准的测量重复性考核

用一支石油密度计连续在同一检定液中测量10次，读数如下：
（单位：g/cm3）
1、 2、 3、 4、 5、
6、 7、 8、 9、 10、
平均值=
S=

七、计量标准的稳定性考核

用一支石油密度计在检定液中测量，读数如下：（单位：g/cm3）
2006年
7月10日
1=
8月10日
2=
9月10日
3=
10月10日
4=

-=

八、测量不确定度评定
1、测量方法：浮计检定采用直接比较法，即将标准浮计与工作浮计同时浸入同一检定液中，直接比较它们标尺的示值，从而得到被检工作玻璃浮计的修正值。根据检定系统表选好标准器和根据规程表2选用检定液。
2、测量的数学模型：建立数学模型：被检浮计修正值Δρ，等于标准浮计修正值Δρ标减去被检浮计修正后示值 Δρ被即：
Δρ=Δρ标-Δρ被
3、输入量的不确定度评定：
石油密度计重复性测量：用一支石油密度计连续在同一检定液中测量10次，读数如下：
（单位：g/cm3）
1、 2、 3、 4、 5、
6、 7、 8、 9、 10、
平均值=
UJ-重复性实验，10次得到单次试验标准误差S=在实际检定3次平均值的标准不确定度U1==
UB-上级标准证书给出标准器不确定度：U2=3=
4、合成标准不确定度：
灵敏系数为：C1=1 C2=1
各分量互不相关，合成标准不确定度：

UC=== g/cm3
5、扩展不确定度：取K=2

U=2 UC=2×= g/cm3
