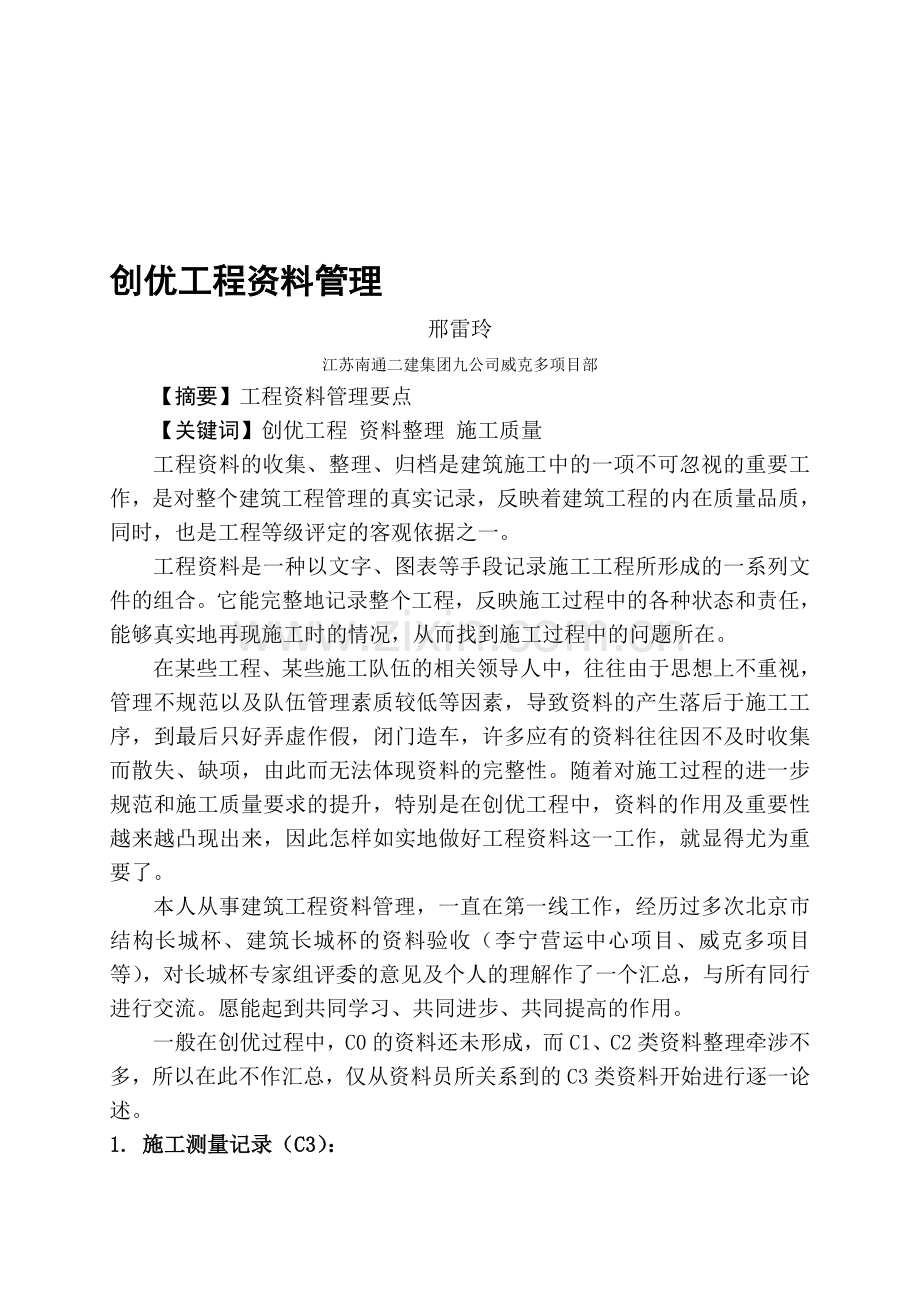

创优工程资料管理
邢雷玲
江苏南通二建集团九公司威克多项目部
【摘要】工程资料管理要点
【关键词】创优工程 资料整理 施工质量
工程资料的收集、整理、归档是建筑施工中的一项不可忽视的重要工作，是对整个建筑工程管理的真实记录，反映着建筑工程的内在质量品质，同时，也是工程等级评定的客观依据之一。
工程资料是一种以文字、图表等手段记录施工工程所形成的一系列文件的组合。它能完整地记录整个工程，反映施工过程中的各种状态和责任，能够真实地再现施工时的情况，从而找到施工过程中的问题所在。
在某些工程、某些施工队伍的相关领导人中，往往由于思想上不重视，管理不规范以及队伍管理素质较低等因素，导致资料的产生落后于施工工序，到最后只好弄虚作假，闭门造车，许多应有的资料往往因不及时收集而散失、缺项，由此而无法体现资料的完整性。随着对施工过程的进一步规范和施工质量要求的提升，特别是在创优工程中，资料的作用及重要性越来越凸现出来，因此怎样如实地做好工程资料这一工作，就显得尤为重要了。
本人从事建筑工程资料管理，一直在第一线工作，经历过多次北京市结构长城杯、建筑长城杯的资料验收（李宁营运中心项目、威克多项目等），对长城杯专家组评委的意见及个人的理解作了一个汇总，与所有同行进行交流。愿能起到共同学习、共同进步、共同提高的作用。
一般在创优过程中，C0的资料还未形成，而C1、C2类资料整理牵涉不多，所以在此不作汇总，仅从资料员所关系到的C3类资料开始进行逐一论述。
1. 施工测量记录（C3）：
因施工测量这一部分在施工过程中出现问题较多，所以整理时务必做到仔细。
1.1 C3-1工程定位测量记录
1.1.1测量单位的填写：是指施工单位的测量单位，即项目部名称，签字栏齐全。
1.1.2坐标依据、高程依据：必须写明点位编号，参考由测绘院提供（建设单位提供）的测量成果表填写。
1.1.3定位抄测示意图中，1、必须标注指北针；2、采用加粗线绘制外轮廓线，并标出尺寸。
1.1.4标明控制桩、副高程引测示意图。坐标、高程依据必须标示清楚，并标出它与建筑物的关系，测量记录中附图要简洁明了。
1.1.5复测结果：必须写出具体数据。如：各点坐标、误差的数值及检查意见、检查验收的依据。
1.2 C3-2基槽验线记录
1.2.1验线依据：指建设单位（或测绘院）提供的坐标、高程控制点或工程测量定位控制桩、高程点，施工图纸、《建筑工程施工测量规程》（DBJ-01-95）、本工程施工测量方案、定位轴线控制网。
1.2.2基槽平面、剖面图：应标注主轴线，电梯井、集水坑尺寸、垫层标高、基槽断面尺寸、坡度等填写清楚。其中：要注意基槽底施工操作面的预留及基槽上口标高线。所有基坑下口尺寸往往是基础尺寸加操作面的尺寸。
1.3 C3-3楼层平面放线记录
1.3.1附图应详尽，包括轴线竖向投测控制线、各层墙柱轴线、墙柱边线、门窗洞口位置线、垂直度偏差等。门窗洞口尺寸、墙体厚度标注。
1.3.2放线依据：设计图纸、现场数据，要写清具体使用的定位控制桩，高程点，如轴线控制桩、点，BM1高程点。
1.4 C3-4楼层标高抄测记录
1.4.1抄测依据：施工图纸、设计变更/洽商、《建筑工程测量规程》DBJ01-21-95。本工程施工测量方案，现场数据要写清具体使用定位控制桩、高程点。如轴线控制桩、点，BM1高程点。
1.4.2抄测内容包括楼层+0.5m（或+1.0m）水平控制线等，项目部应在完成楼层标高抄测后，填写此表报监理单位审核。
1.4.3填写要求：抄测部位应注明楼层墙、柱（可按施工流水段填报）。抄测说明中应注明+0.5m（或+1.0m）水平控制线标高、标志点位置、测量工具（测量工具注明仪器型号、检测日期）；并附平面、剖面两张简图，予以说明。平面图中标出标高引测点位置，剖面图标明所在楼层墙、柱剖面+0.5m（或+1.0m）水平控制线标志点位置、相对标高、重要控制轴线、指北针方向、各楼层段的具体图名等。
检查意见（由监理人员签署）：经检查+0.5m（或+1.0m）水平控制线标高等于**m，误差值在+2mm在允许范围内，位置线抄测准确，符合设计要求、施工测量方案及DBJ01-21-95规定。签字栏中技术负责人为项目技术负责制人，测量负责人为施工测量单位主管，质量检查员为现场质检员。
1.4.4施工单位应在结构完成后和工程竣工时，对建筑物垂直度和全高分别进行二次实测并记录，并填写《建筑物垂直度、标高观测记录》表。注意：竣工装修后的各项偏差要小于结构时的各项偏差值。
1.4.5沉降观测记录：凡需要进行沉降观测的工程，应由建设单位委托有资质的测量单位进行施工过程中及竣工后的沉降观测工作。
2. 施工物资资料（C4）
2.1钢筋原材：钢筋出厂质量证明、炉牌号复印件、复试报告相对应。建议：利用复印机把炉牌号复印于出厂质量证明书的反面，这样方便对应查找。标牌上炉批号、日期与出厂质量证明应一致。出厂质量证明上应注明原件存放处（应与红章一致）、抄件人签字（指供应单位人员）、日期、实际用量，并在所使用的炉批号前做标记，便于核对。同时在钢筋出厂证明书上注明该批钢筋使用部位、进场数量。
有抗震要求的框架结构的纵向受力钢筋，还应有钢筋的抗拉强度实测值与屈服强度实测值的比值、钢筋的屈服强度实测值与强度标准值的比值。因一般资料软件中，钢筋原材目录中未体现这二项目，应补上。施工中最易出现的问题是：
1）试验批量大于材质单上的数量，炉牌号对不上，不盖红章及原件存放处、抄件人签字、日期等。
2）材质单重复使用，钢材供商有时用一份进行多次作假。
2.2水泥：收集厂家出厂合格证、厂家28天后补报的28天检测报告、工地28天复试报告。易出现的问题是，无厂家28天的检测报告。
2.3砖、砌块：常用砖每批代表量：普通砖15万块，（蒸压）粉煤灰砖10万块，普通混凝土空心砌块、轻集料混凝土小型砌块1万块、蒸压加气混凝土砌块100块。施工时会出的问题是：少做试验，不能代表工程的实际施工用量。
2.4钢套筒：合格证、母材质量证明文件应按其直径有序整理，技术提供单位还应提供有效期内的《接头型式检验报告》（各种规格，并有参数值附页），归于C6资料中。
2.5预拌混凝土需收集以下资料：开盘鉴定、配合比通知单、预拌混凝土运输单、预拌混凝土出厂合格证（32天内提供）、混凝土氯化物和碱总量计算书，对于框架结构的主体结构也应提供。
2.6所有的物资资料需配套整理，如：防水材料收集：合格证、防伪标志、厂家提供检测报告、进场复试报告、厂家资质、生产许可证、使用说明书、防水施工人员上岗证等。（包括止水条、止水带等资料配套放置）。
2.7工程中所用装修材料如石材、细木板，建筑卫生陶瓷、石膏板、吊顶材料等必须有放射性指标检测（抽检）报告，时效性一年。
3. 施工记录（C5）
3.1 C5-1 隐蔽工程检查记录
3.1.1施工中所发生的主要隐检项目及内容见《建筑工程资料管理规程》第65页的要求，不得漏项。无明确要求的施工过程隐检，以施工工序为准，每道工序做一次隐检，以底板防水为例，防水基层处理、隔离剂层、防水卷材第一层、防水卷材第二层、防水保护层五次隐检。钢筋绑扎施工中必须有三个“5cm”的标准，即：水平筋距楼板结构面5cm、柱第一个箍筋距楼结构面5cm及板分布筋距梁边5cm。钢筋所有的搭接倍数，必须写出实际值，不能以多少倍来表示，并列出钢筋原材复试后的试验编号。
3.1.2施工缝留置：墙体上口与顶板水平缝、顶板与顶板垂直缝、墙体下口与楼面水平缝、墙体与墙体垂直缝、楼梯施工缝。主要描述施工缝留置方法、位置、标高、接槎处理（做法、剔凿）等内容。其中：地下部分做隐检，地上部分做预检。
3.1.3钢筋连接隐检：要注明施工图纸编号，钢筋连接试验报告编号，钢筋连接的种类（焊接、机械连接），连接形式（锥螺纹连接、滚轧直螺纹连接、电渣压力焊等），焊（连）接的具体规格尺寸、数量、接头位置应描述清楚，对不同连接形式分别填写隐检记录。现场取样后如何处理的要如实填写，建议这样描述：“钢筋连接接头现场割取，割去后采用电弧焊单面焊接，焊接长度为10d+10mm”。
3.2 C5-2 预检记录（2010年4月1日起取消预检记录）
3.2.1施工中所发生的主要预检项目及内容见《建筑工程资料管理规程》第６８页的要求，不得漏项．参加创优工程的应增加：大模板清理、马凳铁加工、钢筋加工（半成品钢筋加工、箍筋、双F卡、定距框等）要求画简图，尺寸标注清楚，结论符合施工方案要求。
3.2.2在模板工程中，写上的脱模剂要写上具体牌号，梁的起拱不得只说明起拱原则，应写明起拱的高度数值，并附上支模简图。
3.3地基验槽记录：检查意见要明确，无不了项。在验槽中一次验收未通过的要说明原因，并提出具体的地基处理意见。对进行地基处理的基槽，需再办理一次地基验槽记录，并在“验槽内容”栏中标明地基处理的洽商编号及具体的处理方法，并附上简图。地基验槽检查记录除签字外，加盖各单位公章。
3.4拆模申请：分为水平结构与竖向结构二类，即：侧模与底模，分开整理。
3.4.1底模：拆除前必须向监理单位提交模板拆除报告，并附上相应的同条件混凝土养护试件强度试验报告，以判断需拆除模板的混凝土强度是否达到规范和设计的要求。
3.4.2侧模：可不做砼同条件试块，审批内容可写：经试拆后，侧模拆除时的砼混凝土强度能保证其表面不粘模、砼棱角不受损伤。
3.5冬施砼养护测温记录：由砼搅拌站提供的混凝土成熟度计算书，推算出现场浇筑的混凝土成熟度，以控制现场测温时间，当冬季施工混凝土达到抗冻临界强度（4Mpa）且温度变化正常，测温间隔时可由2小时调整为6小时。附测温点布置图，包括测温点的部位、深度等。
3.6防水工程试水检查记录：卫生间防水应做二次蓄水试验，防水层做完后做第一次，卫生洁具、地砖完成后做第二次。内容：所用材质、水落口封堵情况，蓄水时间不少于24小时，量浅水位不低于20mm（可附现场蓄水照片）。
3.7地下室防水效果检查记录，该记录非防水隐蔽验收记录，规范规定该记录是对地下室混凝土结构是否有裂缝或者渗漏情况进行检查，如果有裂缝或者渗漏情况，是如何处理的。并附上验收简图。
3.8屋面应做淋水、蓄水或雨季观察记录，包括降雨量、降雨时间、检查结果、检查日期及检查人。
4. 施工试验记录（C6）
4.1回填土工程，在施工之前应对填料作土工击实试验，由试验室提供土工击实试验报告。
4.2回填土试验报告：附取样位置平面图、剖面图，标出上口和下口宽度及每层回填的厚度。
4.3钢筋机械连接：钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验。现场检查的代表数量不能笼统地写最大代表量，要以实际数量为准。焊（连）接工人必须具有有效的岗位证书。
4.5钢筋接头外观检查记录：因该表格资料软件中未列入，故可参考相关资料自制。
4.6试块强度统计、评定记录：结论填写“该批混凝土（试块）符合GBJ107-87验收标准，评定为合格。”
5. 施工质量验收记录（C7）
5.1结构实体混凝土强度验收记录：600℃·d同条件试块取样部位应有取样计划、取样平面图、测温记录、抗压报告。
5.2表C7-1填写：某一强度等级对应的试件强度代表值，第二行填写实体砼报告中折合150mm立方体试块强度值，数值=第一行数值×1.10。
5.3检验批施工执行标准栏：长城杯标准有要求的（如钢筋、模板、砼）需填写国家验收规范和结构长城杯标准，没有要求的应填写国家验收规范和企业标准。超出长城杯标准和企业标准的画“○”，超出国家标准的画“△”。
5.4所填数据必须真实有效，不应出现人为的数据雷同现象。

作为一个工程资料管理员，想要真实有效地反映工程的整个过程，就得本着实事求是的原则，一切从现场实际出发，不弄虚作假，这样才能忠实于工程的原貌。以上是我工作中所涉及到的一些基本经验做法，是鉴于《建筑工程资料管理规程》（DBJ01-51-2003）的基础上进行分析整理，结合自己多年来的工作经验所作的一个汇总，很多方面难免挂一漏万，愿能起到抛砖引玉的作用，以共同提高，共同进步。
