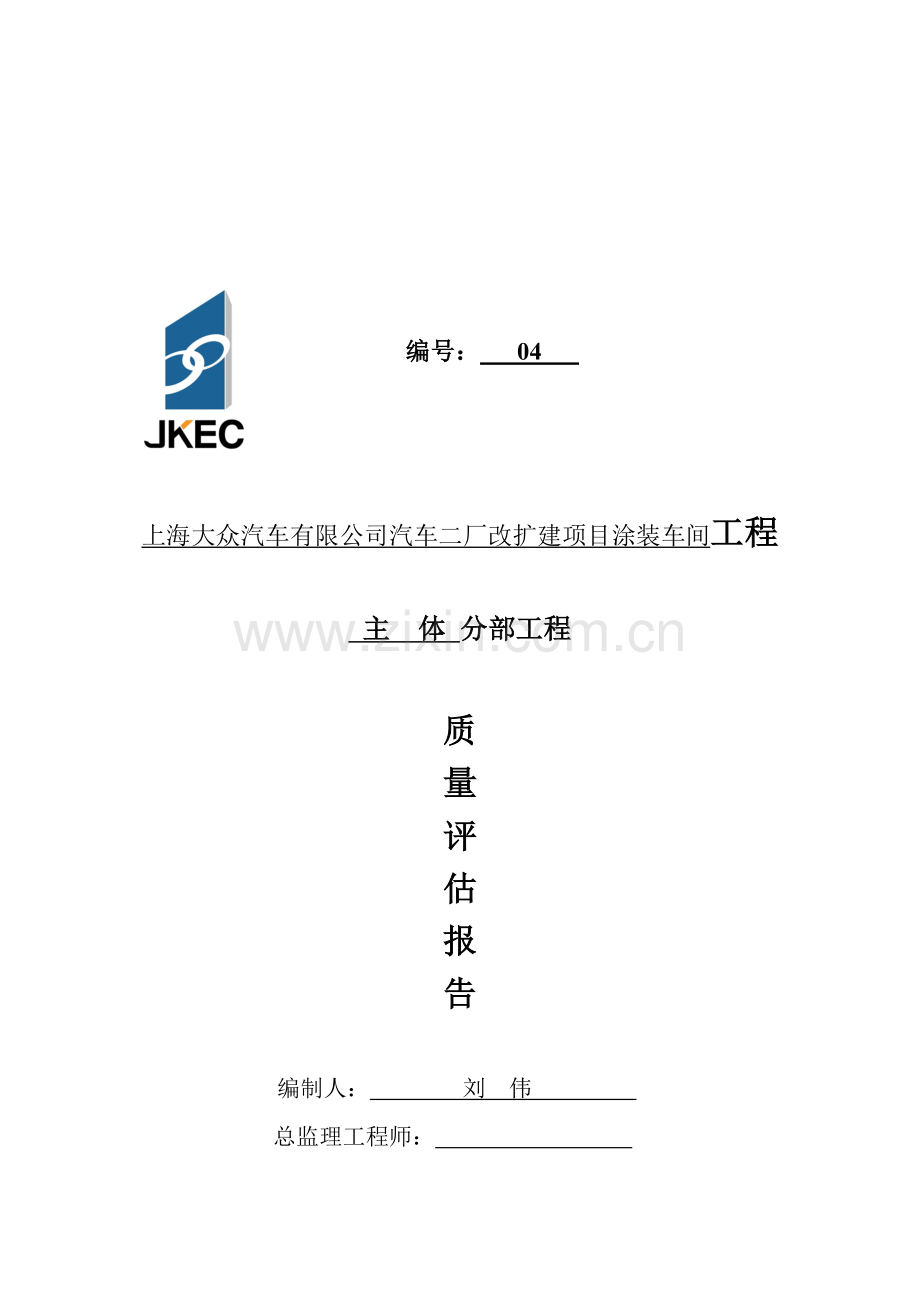

编号： 04

上海大众汽车有限公司汽车二厂改扩建项目涂装车间工程

主 体 分部工程

质
量
评
估
报
告

编制人： 刘 伟
总监理工程师：

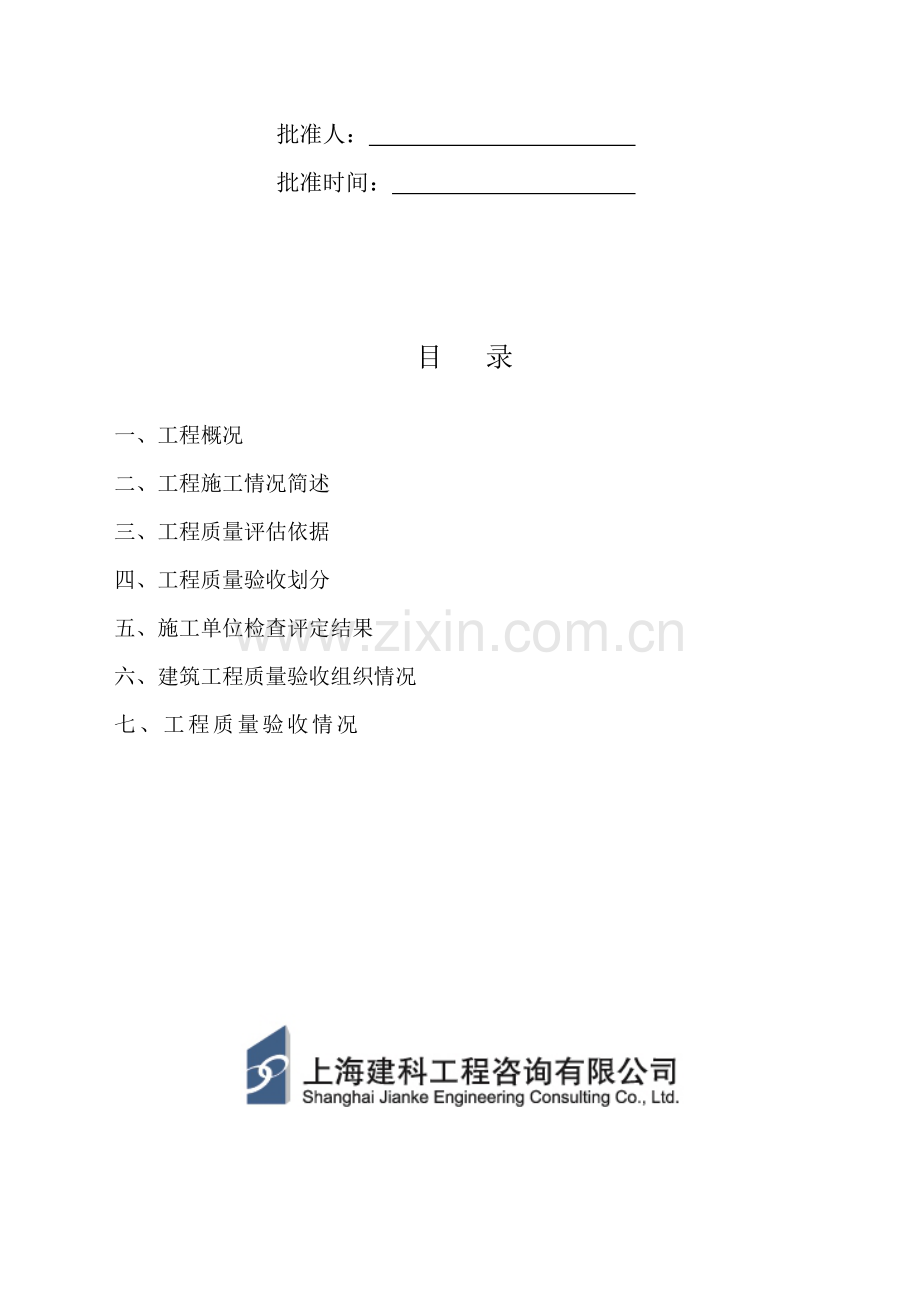

批准人：
批准时间：

目 录

一、工程概况
二、工程施工情况简述
三、工程质量评估依据
四、工程质量验收划分
五、施工单位检查评定结果
六、建筑工程质量验收组织情况
七、工程质量验收情况

主体分部工程质量评估报告

一 工程概况
工程名称：上海大众汽车有限公司汽车二厂扩建项目涂装车间。
建设地点：上海市嘉定区安亭镇和静路、米泉路。
工程主要建筑物建筑性质：生产厂房。
工程等级: 建筑结构安全等级为二级；地基基础安全等级为二级；地基基础设计等级为乙级；桩基设计等级为乙级。
本工程参建单位如下：
建设单位：上海大众汽车有限公司
项目管理单位：机械工业部第四设计研究院
设计单位：上海市机电设计研究院有限公司
勘察单位：上海岩土工程勘察设计研究院有限公司
施工单位：上海绿地建设（集团）有限公司
监理单位：上海建科工程咨询有限公司
工程由一个结构单体工程涂装车间组成的生产厂房，占地面积 37542 m2，总建筑面积72821m2，主厂房建筑层数二层（局部夹层）、仅D区三层（局部夹层）。建筑高度 23.37m，局部高度29.85m（室外地面至屋面最高点）。室内地面设计标高±0.000相当于绝对标高（吴淞高程）4.500 m。
本工程建筑结构安全等级为二级，地基基础安全等级为二级，地基基础设计等级为乙级，桩基设计等级为乙级。抗震设防类别为标准设防类(简称丙类),设防烈度为7度。
涂装车间设计轴线编号为：东西向1～23线，柱距12.0m，轴线总长264m；南北向A～R轴，轴距10.6～12.45m，轴线总长151.8m。
一层层高9m、10.8m（C~E轴/12-23线），局部夹层4.5m、6.75m，排风机房楼面标高21.5m，烟囱高度40m。辅房（A~C轴/10-23线）一层层高6m、二层层高7.4m~7.930m。梁板柱砼均采用C30，保护层厚度，梁、柱为20mm，板为15mm。钢筋连接采用直螺纹连接，连接等级为Ⅲ级。
外墙：250厚加气混凝土砌块，标高0.150以上外覆单层彩色压型钢板复合墙体，用于9轴-22轴辅房外墙时内填50厚玻璃棉毡，双层彩色压型钢板内填保温棉墙体，用于CO2储罐间、石灰石室、储漆间、调漆间外墙0.150m标高以上。填充墙采用A5.0、A3.5蒸压加气混凝土砌块和MU15砼多孔砖（局部防爆墙为砼实心砖）。
二 工程施工情况简述
本工程主体结构分部从2013年6月14号开始浇PVC供胶间及电泳整流区域梁、板、柱起，按设计12个区一、二层不间断连贯施工至2013年12月7日结束。砼为商品砼。
三 工程质量评估依据
1、 建筑单位与施工承包单位的施工承包合同。
2、 施工图纸，技术说明（包括设计交底，会审记录）及设计变更。
3、 监理合同
4、 经批准的施工方案
5、 现行规范标准
a、 【建筑工程施工质量验收统一标准】GB50300—2001
b、 【建设工程监理规范】GB50319-2000（GB/T50319-2013，2014.03.01开始实施）
c、 【工程测量规范】GB50026—2007
d、 【混凝土强度检验评定标准】GB/T50107-2010
e、 【砌体工程施工质量验收规范】GB50203—2011
f、 【混凝土结构工程施工质量验收规范】GB50204—2002 (2011版)
g、 【钢筋焊接及验收规程】JGJ18-2012
h、 【钢结构工程施工质量验收规范】GB50205-2001
i、 【钢结构工程施工规范】GB50755-2012
j、 【涂装前钢材表面锈蚀等级和除锈等级】GB 8923-1988
k、 【建筑钢结构焊接规程】JGJ81-2002
l、 【钢结构高强度螺栓连接的设计、施工及验收规程】JGJ82-91
m、 【屋面工程施工质量验收规范】GB50207-2012
n、 【砌体结构工程施工质量验收规范】GB50203-2011
四 工程质量验收的划分
（一） 本次评估工程为涂装车间±0.000以上主体结构，评估的主体结构含砼结构子分部及砌体结构子分部。砼结构子分部由模板、钢筋、混凝土、现浇结构共4个分项工程组成；砌体结构子分部由填充墙砌体分项工程组成。各分项工程检验批划分数量见下表。
分部工程名称
子分部工程名称
分项工程名称
验收批数
主体结构工程
混凝土结构
钢筋工程
72
模板工程
72
混凝土
36
现浇结构
36
砌体结构
填充墙砌体
8
（二） 涂装车间主体钢结构子分部工程另行评估，详见“上海大众汽车有限公司汽车二厂改扩建项目涂装车间工程主体钢结构子分部工程质量评估报告”。
五 施工单位检查评定结果
施工单位对主体结构分部工程自评质量等级合格。
六 建筑工程质量验收组织情况
在主体结构分部工程完工后，由监理单位组织，建设单位工程项目负责人、勘察、设计单位工程项目负责人、监理单位总监理工师和施工单位项目负责人和技术、质量负责人等组成验收小组。对该分部工程进行了验收，验收结果：施工质量符合设计及规范要求。
七 工程质量验收情况
1、钢筋工程
本工程钢筋分项工程包括柱、梁、楼板及楼梯钢筋工程。钢筋连接采用直螺纹连接，连接等级为Ⅲ级。
（1）主控项目
a、 原材料进场时质量保证资料齐全，有产品合格证、质保书、取样测试报告合格。
b、 抗震结构，纵向受力钢筋的强度符合设计要求，钢筋抗拉强度实测值与屈服强度实测位大于1.25，屈服强度实测值与强度标准的比值小于1.3，钢筋的最大力下总伸长率不应小于9 %。
c、 受力钢筋箍筋的弯钩度数和弯折部位尺寸符合设计与施工验收规范要求。
d、 纵向受力钢筋的连接符合设计要求，钢筋的连接接头取样、试验符合施工规范
要求。
e、 现场钢筋绑扎受力钢筋的品种、级别、规格、数量符合设计要求。
（2）一般项目
a、 钢筋平直无损伤，表面清洁无裂纹、油污、颗粒状、片状老锈。
b、 钢筋加工的形状、尺寸及偏差尺寸符合设计与施工规范要求。
c、 钢筋接头位置在受力较小处，接头相互错开，接头中钢筋的横向净距不小于钢筋直径（且不应小于25mm），纵向受力钢筋绑扎搭接接头连接区段的长度应为1.3ll（ll为搭接长度）。
d、 钢筋绑扎位置偏差尺寸符合施工规范要求。
抽查受力钢筋、箍筋间距、保护层厚度，监理人员抽查允许偏差项目共360处，合格330处，合格率为91.7%，符合规范要求。
综上所述，钢筋分项工程检验批数72批，全部合格，主体结构钢筋分项工程质量评定为合格。
2、模板工程
本工程柱、梁、板采用九夹板作为模板。模板支撑用φ48钢管。
（1） 主控项目
a、 模板采用φ48钢管支撑，竖向钢管底部均设垫板，下层楼板均能承载上层的荷载，上、下层支架立柱中心，均在同一轴线上，支撑系统强度、刚度、稳定性符合要求。
b、模板内表面均涂刷隔离剂，钢筋、混凝土接槎处均未沾污。
c、底模拆除时间按规范规定执行。
（2）一般项目
a、 模板拼缝密实，砼浇筑前均浇水湿润，模板内侧均涂刷不妨碍装饰工程的隔离剂，模板内杂物均清理干净。
b、跨度不小于4m的梁、板，其模板起拱高度按跨度1/1000—1/3000规定执行。
c、予埋件、予留孔均按图施工，偏差符合GB50204—2002表4.2.6的规定，模板安装偏差符合表4.2.7的规定。
经抽查模板轴线位置、垂直度、截面尺寸、表面平整度机接缝高低差均符合施工规范要求，模板拆除时保证砼表面及棱角完整。共抽查360处，合格335处，抽查合格率为93%。
综上所述，模板分项工程检验批数72批，全部合格，主体结构模板分项工程质量评定为合格。
3、混凝土分项
本工程梁板柱砼均采用C30，施工中使用商品砼。
（1） 主控项目
a、商品砼供应单位资质符合要求，质保资料齐全。商品砼配合比、塌落度符合设计和规范要求。
b、砼强度符合设计要求，现场砼试块按规范要求取样、制作和养护。
（2） 一般项目
a、 现场主体结构砼浇水养护符合要求，施工缝接缝处砼渣，垃圾基本清除。
b、 施工缝的留置位置符合设计要求。
c、 各楼层砼结构标高符合规范要求，控制在±10mm之内。轴线位移，墙板垂直度符合要求，截面尺寸，表面平整度符合规范要求。
本工程砼浇捣质量符合规范要求，主体结构柱、梁、板、楼梯混凝土浇筑质量较好。
经抽查砼一般项目180处，合格171处，合格率为95%。
根据砼试块试验报告，主体结构砼主体抗压强度值及最小值均符合检验评定标准要求，详见附表一：混凝土试块数理统计评定表。
综上所述，砼分项工程检验批数36批，全部合格，砼分项工程质量评定为合格。
4、现浇结构分项工程
主体部位现浇结构外观质量符合施工规范要求，无严重露筋、孔洞、夹渣、疏松、裂缝等缺陷。局部有少量麻面现象，施工单位已进行修补。构件连接部位未发生各种缺陷，外形美观，棱角平直，模板拆后，外观质量和尺寸偏差符合施工规范要求。
5、填充墙砌体分项工程
填充墙采用A5.0、A3.5蒸压加气混凝土砌块和MU15砼多孔砖（局部防爆墙为砼实心砖）。蒸压加气混凝土砌块与钢筋砼柱采用专用连结件，砼多孔砖（实心砖）与结构柱采用化学植筋的连接方式，锚固钢筋拉拔试验合格。
经检查，填充墙砌筑时错缝搭砌，水平及竖向灰缝砂浆饱满度、灰缝厚度符合要求。填充墙轴线位移、垂直度及平整度及门窗洞口尺寸符合规范要求。填充墙与承重主体结构间的空（缝）隙部位施工，在填充墙砌筑14d后进行。
综上所述，填充墙砌体分项工程检验批数8批，全部合格，填充墙砌体分项工程质量评定为合格。
6、工程质量控制资料
经核查主体结构钢筋、砼试验强度合格，工程质量控制资料基本齐全，见附表三：工程质量控制资料核查表。
7、结构实体检测
混凝土同条件养护试块非数理统计评定合格，详见附表二：混凝土试块非数理统计评定表。
按规范要求，对主体结构楼板厚度、钢筋保护层厚度及混凝土强度非破损进行检测，检测结果均为合格。
8、观感质量检查评价
本分部工程观感质量经核查，评价良好。

由上可知，上海大众汽车有限公司汽车二厂扩建项目涂装车间主体分部工程质量控制资料基本齐全，所含二个子分部的5个分项工程全部合格（主体钢结构子分部工程另行评估，详见“上海大众汽车有限公司汽车二厂改扩建项目涂装车间工程主体钢结构子分部工程质量评估报告”），观感质量检查符合要求，且结构实体检测合格，工程施工质量符合设计要求和施工验收规范的规定，同意验收，质量合格。

报上海市嘉定区安全质量监督站备案。

上海建科工程咨询有限公司
上海大众汽车二厂新建涂装车间工程项目监理部
2014年8月25日

附表一
混凝土试块数理统计评定表
工程名称
上海大众汽车有限公司汽车二厂扩建项目涂装车间
砼设计强度等级
C30
水泥品种
及强度等级
配合比(重量)
坍落度
cm
养护条件及温度
代表砼数量
m3
结构部位
水
水泥
砂
石子
外加剂
P.O 42.5
0.86
1.00
3.58
5.05
0.019
15
标准养护

主体

试块组数n= 101 合格判定系数λ1= 0.95 λ2= 0.85 mfcu= 40.64

fcu,k= 30 fcu ,min= 31.90 sfcu= 2.50 cv= %
同一验收批内各组试块的平均值（MPa）

32.60 38.90 36.90 37.00 55.30 52.00 53.20 52.70 49.90 51.40 36.00

45.50 37.80 39.60 42.50 39.60 42.10 43.20 45.50 33.30 32.30 36.60

31.90 35.40 40.10 39.40 32.10 39.10 48.10 46.20 46.20 48.90 46.70

37.90 40.60 39.50 39.30 41.00 46.10 46.80 50.00 46.70 50.10 48.40

46.80 38.50 37.50 38.70 40.00 36.30 36.40 41.70 39.20 41.00 40.30

38.70 45.30 42.90 40.70 46.10 42.50 36.20 36.30 36.90 35.70 33.60

35.40 34.10 35.40 44.40 44.50 42.20 36.40 37.30 33.60 36.10 37.70

37.90 35.00 39.50 32.70 42.70 44.50 34.40 32.70 33.50 34.30 32.60

33.90 43.90 41.60 45.20 43.80 46.90 46.20 44.90 46.00 34.90 34.90

34.60 42.80
mfcu= 40.64 fcu,k + λ1* sfcu = 32.38

fcu ,min= 31.90 λ2fcu,k= 25.50
验收评定结论: 合格

mfcu 40.64 ≥ fcu,k + λ1* sfcu 32.38

fcu ,min 31.90 ≥ λ2fcu,k 25.50
附表二
混凝土同条件养护试块数理统计评定表
工程名称
上海大众汽车有限公司汽车二厂扩建项目涂装车间
砼设计强度等级
C30
水泥品种
及强度等级
配合比(重量)
坍落度
cm
养护条件及温度
代表砼数量
m3
结构部位
水
水泥
砂
石子
外加剂
P.O 42.5
0.86
1.00
3.58
5.05
0.019
15
标准养护

主体

试块组数n= 36 合格判定系数λ1= 0.95 λ2= 0.85 mfcu= 40.94

fcu,k= 30 fcu ,min= 31.90 sfcu= 2.50 cv= %
同一验收批内各组试块的平均值（MPa）

31.00 30.70 31.50 32.80 32.40 37.10 31.90 41.20 35.70 29.70 29.00

42.00 42.00 37.50 43.10 32.70 34.10 44.80 45.50 45.60 32.10 34.20

40.70 38.70 37.30 32.00 41.00 44.10 44.80 46.40 34.80 35.70 35.60

32.40 44.70 33.30

mfcu= 40.94 fcu,k + λ1* sfcu = 32.38

fcu ,min= 31.90 λ2fcu,k= 25.50
验收评定结论: 合格

mfcu 40.94 ≥ fcu,k + λ1* sfcu 32.38

fcu ,min 31.90 ≥ λ2fcu,k 25.50

附表三

工程质量控制资料核查表

序号
资 料 名 称
数量（份）
备注
1
图纸会审纪要
1

2
工程定位测量、放线记录
1

3
原材料出厂合格证及进场检（试）验报告
201

4
施工试验报告及见证检测报告
419

5
隐蔽工程验收记录
78

6
施工记录
36

7
预制构件、预拌混凝土合格证
71

8
主体结构检验及抽样检测资料
4

9
分项、分部工程质量验收记录
7+1
