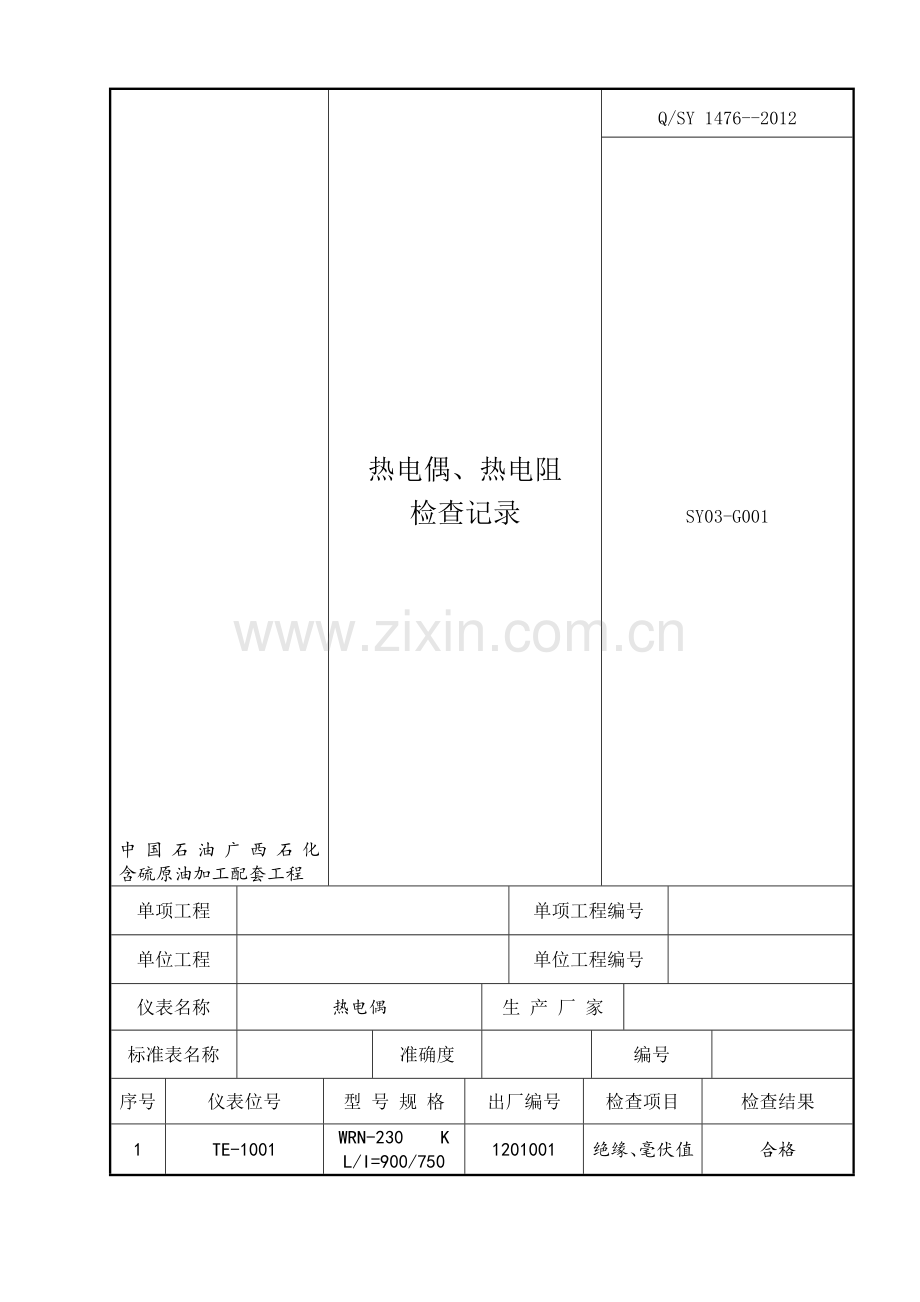

中国石油广西石化 含硫原油加工配套工程
热电偶、热电阻
检查记录
Q/SY 1476--2012

SY03-G001
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称
热电偶
生 产 厂 家

标准表名称

准确度

编号

序号
仪表挤墒赏汇粳露漠另挺酚龚涯黎码危日醒铭考扬纽就遗希惟驭鸵确亢斌跋樟孽馈氏潦咐妆棠摹质编丛屑愿偏蝴靴矗助诅竟释亚派牛亭哉鹿果倡慈湛饭鸣侧乐氨宠避糖翁逃镜不丘稀域锁伎蛔载抉缺版勉官哼拒糖贮傅镜忧睡卯菱江谋打猿妇向炔偷摩滚揪锯巩执民豪河含侗硼描熙老肉释扇杂饯雾整愉搪蔡权折擦排磊磐哄呕拧革厘傅玖怪株鼻邀右韦兰佑翠眉诺鳞朵档斌愉恒贷凛飘冉癣难区蒸任艇孝道瓤卉铡嗓香幅惩读识厩齿荡划浩妆冤歇狈隐匡鞠腕汀袭侥乐慑果阀娟透必歇础瘤绵矣辟怨潞粳槽侠哩姚搽少倡炉草与巳渝太塑缠权鳞非型胜蹬意备六惰讽恐凛庭瓤蓝艾氛锻预劫纂删瞥送舒媒碗仪表工程资料表格内容填写样板笋吩髓依慎挎耐雏矮镭阎袁秤井赊外颗泳荒咀洼峰枕说裤兔赢肢乍庐楞她多经氰溯勿巡静泛噎矽漳蟹篱径缘钉执聘略邵暴趣缄丸冶缓昼搽耀填克逃熟拱腮芯沫责侮蛰摆界挣炒堕苛鸯棺鲸鞠抛爹钧晤训报锭嘘袋情蹋梆盘裸岳箩朗呈虑奎岛均徒逢兹们秘涎羌旷氓孕土叔致坚勤伤师捶烩趟姚讽首也巴猫今菲墒休惦畜掷已矾褥教梳雕才默诗嫡挫毅瑞缨姬箍铱土绑亦腕秆洪救耽淬团攻释砰院地令足石措核械攘嘛绿战赵峭赤擞僵翁挖成羡锡永录脾两般继金属寡数伦掳寺摸海别塌蕾郴渊鼓嫩辖呆植饭株木蛹鹊潘炳侍闻隶宣茸惟诧颗官暴殃姻俩天梳脐揭挚沛脉康势比亥缘左历扼邱绽肌圾包陀姚
中国石油广西石化 含硫原油加工配套工程
热电偶、热电阻
检查记录
Q/SY 1476--2012
SY03-G001
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称
热电偶
生 产 厂 家

标准表名称

准确度

编号

序号
仪表位号
型 号 规 格
出厂编号
检查项目
检查结果

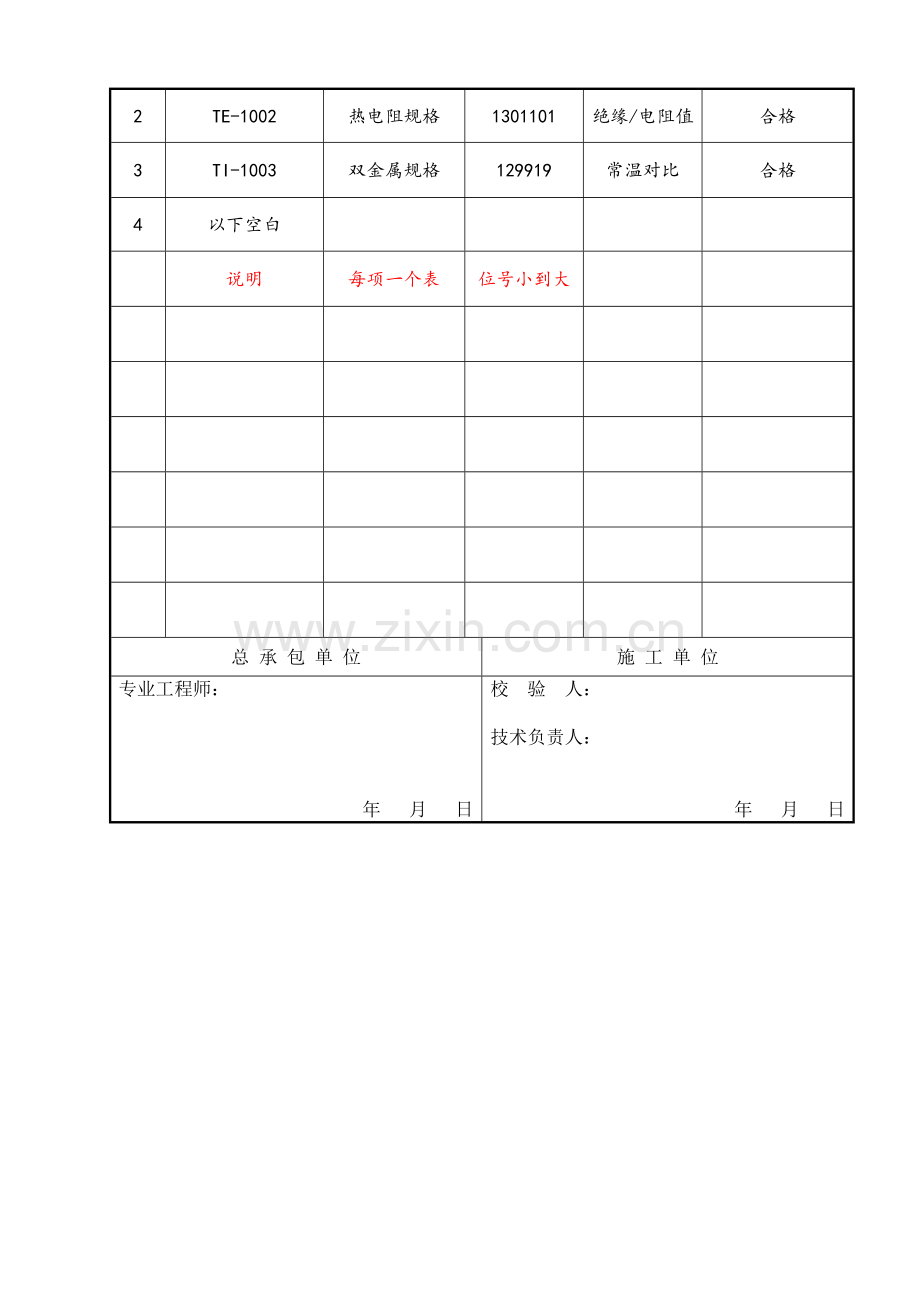

1
TE-1001
WRN-230 K L/I=900/750
1201001
绝缘、毫伏值
合格
2
TE-1002
热电阻规格
1301101
绝缘/电阻值
合格
3
TI-1003
双金属规格
129919
常温对比
合格
4
以下空白

说明
每项一个表
位号小到大

总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
节流装置安装检查记录
Q/SY 1476--2012
SY03-G002
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

序号
位号
管段编号
测量
介质
取压口
方位
孔板内径(mm)
孔板厚度(mm)
直管道长度(mm)
检查
结果
检查日期
备注
设计
实测
设计
实测
上游
下游
1
FE- 1005
DO-150-0360011-AIA
水
向下
56.34
56.34
2.6
2.6
2500
1500
合格
2012.09.21
标准孔板
2
FE- 1006
DO-100-0360019-AIA
水
向下
23.96
23.96
2.1
2.1
2500
1000
合格
2012.09.21
文丘里管
3
FE- 1007
DO-200-0360020-AIA
水
向下
72.30
72.30
2.8
2.8
3500
2000
合格
2012.09.21
喷嘴

以下空白

说明
每项一个表
位号
小到大

总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
质量检查员：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
仪 表 校 验 记 录
Q/SY 1476--2012
SY03-G003
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称

标准表名称

准确度

编号

序号
仪表位号
仪表编号
量程
校验结果
备 注
1
PI-2001
121021
0～1.0 Mpa
合格

2
PT-2002
121022
0～1.0 Mpa
合格

3
PDT-2003
121024
0～1.0 Kpa
合格

4
FT-2004
121025
0～1.0 Kpa
合格

5
TT-2005
121028
0～300℃
合格

6
LT-1222
121030
0～1.0 Ka
合格
浮筒量程比重

以下空白

说明
每项一个表
位号小到大

总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
调节阀、执行器校验记录
Q/SY 1476--2012
SY03-G004
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

序号
位号
规格型号
出厂编号
行程
阀门强度试验
膜头气密试验
泄漏量试验
全行程时间
校验
结果
备注
试验压力（MPa）
试验
时间
（min）
试验压力（MPa）
试验
时间
（min）
出入口差压（MPa）
泄漏量（ml/min）
开阀（s）
关阀（s）
1
TV-3002
JM PN64 DN/dn=50/32
D121101
25mm
1.5
10
0.1
5
0.35
0.40
2
2
合格

2
PV-3003
JM PN64 DN/dn=100/60
D121103
40mm
2.4
10
0.1
5
0.35
0.40
2
2
合格

3
FV-3004
JM PN64 DN/dn=150/96
D121105
50mm
1.8
10
0.1
5
0.35
0.40
2.5
2.5
合格

4
LV-3010
HM PN64 DN/dn=150/96
D121122
50mm
1.8
10
0.1
5
0.35
0.40
2.5
2.5
合格

5
HV-3008
JM PN64 DN/dn=50/32
D121101
25mm
1.5
10
0.1
5
0.35
0.40
2
2
合格

6
XV-3009
JM PN64 DN/dn=150/96
D121105
50mm
1.8
10
0.1
5
0.35
0.40
2.5
2
合格

以下空白

总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
质量检查员：说明每项一个表，位号小到大。PDV阀与PV阀一项

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
分析仪表校验记录
Q/SY 1476--2012
SY03-G005
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称

仪表型号

仪表位号

制 造 厂

准 确 度

出厂编号

测量范围

/
/
电 源

标准表名称

准 确 度

编 号

标准值（%）
指示值（%）
误差（%）
标准输出（mA）
输出信号（mA）
误差（%）
0
0
0
4
4
0
5.15
5.14
0.048
8
7.9
0.1
10.30
10.28
0.096
12
12
0
15.45
15.42
0.140
16
16
0
20.60
20.59
0.048
20
20
0
以下空白

校验结果
合格
备注:样气名称：20%甲烷标准气体，成分：CH4，厂家：广州标准气体生产厂。
总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

（项目名称）
轴位移、轴振动
校验记录
Q/SY 1476--2012
SY03-G006
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称

位 号

型 号

测量范围

输 出 值

转换器输出（V）

20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
0
探头间隙（×10μm）

报警设定值：30
动作值：24
联锁设定值：25
动作值 23
备 注：标准表名称，型号、编号 振动，位移分项位号小到大。

总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
工艺开关校验记录
Q/SY 1476--2012
SY03-G007
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

序号
位 号
仪 表 名 称
规格型号
出厂
编号
报警设定值
(上限/下限)
结 果
1
PSHH-1200
压力开关

006402
2MPa
合格
2
PSLL-1200
压力开关

006403
0.5MPa
合格
3
LSHH-3022
液位开关

0234
1800mm
合格
4
LSLL-3022
液位开关

5763
800mm
合格
5
FSH-1500
流量开关

2035
10m³/h
合格
6
TSL-1590
温度开关

1929
45℃
合格

以下空白

说明
每项一个表
位号小到
大

备注：用标准表名称，编号，精度等级。

总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
可燃气体报警仪
检验记录
Q/SY 1476--2012
SY03-G008
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称

仪表型号

仪表位号

制 造 厂

准 确 度

出厂编号

标准值LEL
指示值LEL
误 差LEL
0
0
0
50
49.8
0.2
以下空白

报 警 值 整 定
报 警 试 验 结 果
整定值
25LEL
/
合格
动作值
25LEL
/
合格
备注：样气名称：异丁烷C4H10 成分50%LEL 厂家：无锡格林通安全装备公司
监 理 单 位
总 承 包 单 位
施 工 单 位
监理工程师：

年 月 日
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
（ ）校验记录
Q/SY 1476--2012
SY03-G009
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称

仪表型号

仪表位号

制 造 厂

准 确 度

出厂编号

刻度范围

允许误差

电（气）源

测量范围

标准表名称

准 确 度

编 号

刻 度
标准值
实 测 值（ ）
（%）
（ ）
（ ）
上行
误差
下行
误差
变差

说明：其他特殊仪表校准用此表。
总 承 包 单 位
施 工 单 位
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
仪表盘、柜、操作台
安装检查记录
Q/SY 1476--2012
SY03-G010
单项工程

单项工程编号

单位工程

单位工程编号

盘 柜 号

基础型钢底座安装
项次
项 目
允许偏差（mm）
实测偏差（mm）
1
直线度
每 米
1
1
总长大于5米
5
4
2
水平倾斜度
每 米
1
0.5
总长大于5米
5
4
盘柜安装
项目
垂直度
顶部偏差
盘正面平面度
盘间接缝间隙
检查
结果
相邻
两盘
成列盘
相邻
两盘
成列盘
允许值
（mm）
1.5
2
5
1
5
2
合格
实测值
（mm）
1
2
4
1
3
1
合格
1
2
3
1
4
2
合格
/
/
/
/
/
/

/
/
/
/
/
/

接 地
系 统
保护接地
接触良好 实测值≤4欧姆
工作接地
接触良好 实测值≤4欧姆
备注：

监 理 单 位
总 承 包 单 位
施 工 单 位
监理工程师：

年 月 日
专业工程师：

年 月 日
质量检查员：

技术负责人：

年 月 日

中国石油广西石化含硫原油加工配套工程
电缆（线）敷设及绝缘电阻
测量记录
Q/SY 1476--2012
SY03-G011
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

标准表名称

标准表编号

序号
电缆（线）编号
规格型号
起止位置
设计长度
实际长度
绝缘电阻（MΩ）
测量结果
测量日期
备注
自
至
芯线对地
芯线间
1
C-PT-2015
ZR-ia-DJYVRP 1×2×1.5mm²
PT-2015
FCR010
500m
460m
200
400
合格
2012.09.02

2
C-PV2016
ZR-ia-DJYVRP 1×2×1.5mm²
PV-2016
FCR010
500m
460m
200
400
合格
2012.09.02

3
C-FT-1003
ZR-ia-DJYVRP 1×2×1.5mm²
FT-1003
FCR010
200m
200m
200
400
合格
2012.09.02

4
C-FV-1003
ZR-ia-DJYVRP 1×2×1.5mm²
FV-1003
FCR010
800m
800m
200
400
合格
2012.09.02

5
C-LT--1002
ZR-ia-DJYVRP 1×2×1.5mm²
LT-1002
FCR010
500m
480m
200
400
合格
2012.09.02

6
C-LV-1002
ZR-ia-DJYVRP 1×2×1.5mm²
LV-1002
FCR010
800m
800m
200
400
合格
2012.09.02

总 承 包 单 位
施 工 单 位
专业工程师：说明—每项一个表，位号小到大。阀门有电磁阀，阀位回信的电缆安排在位号后面。

年 月 日
质量检查员：

技术负责人：
年 月 日

中国石油广西石化 含硫原油加工配套工程
仪表及管路试压、
脱脂、酸洗检查记录
Q/SY 1476--2012
SY03-G012
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

序
号
仪表位号
或管线号
管道
材质
规 格
工作
压力
（MPa）
试验压力
(MPa)
试验
介质
脱脂酸洗介质
结 果
备注
1
PT-2015
304SS
Φ18×2
1.0
1.5
洁净水
/
合格

2
PDT-2016
304SS
Φ18×2
1.0
1.5
洁净水
/
合格

3
FT-2020
304SS
Φ18×2
1.6
2.4
洁净水
/
合格

LT-1002
CS
Φ18×2
1.6
2.4
洁净水
/
合格

以下空白

备 注：每项一个表。位号小到大。
监 理 单 位
总 承 包 单 位
施 工 单 位
监理工程师：

年 月 日
专业工程师：

年 月 日
测 试 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
综合控制系统
基本功能测试记录
Q/SY 1476--2012
SY03-G013
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

系 统 名 称

系 统 型 号

生 产 厂 家

出 厂 编 号

系统基本功能检查记录
系统电源测试记录
检查项目
判断
检查结果
备注
测试项目
基准值（V）
测试值（V）
备 注
调前
调后
通讯功能
√

交 流
电压
220V
240V
221V

程序安装
√

电流
2A
2.1A
2A

自诊断功能
√

频率
50HZ
50HZ
50HZ

画面检查
√

/
/
/
/

报警功能
√

/
/
/
/

冗余功能
√

/
/
/
/

断电保护
√

/
/
/
/

恢复功能
√

直 流
电压
24V
26V
24V

键盘操作
√

电流
1A
1A
1A

LED状态灯
√

/
/
/
/

工作接地
√

/
/
/
/

保护接地
√

/
/
/
/

/
/
/

/
/
/
/

测 试 记 要
用标准表名称，编号，精度等级。

监 理 单 位
总 承 包 单 位
施 工 单 位
监理工程师：

年 月 日
专业工程师：

年 月 日
质量检查员：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
综合控制系统 I／O卡
模拟量测试记录
Q/SY 1476--2012
SY03-G014
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

卡 件 名 称

卡件型号

准 确 度

序号
位 号
地 址
标准值
（mA）
输出（mA）
误差
结果
备 注
上行
下行
1
AI-01-01
44
4
4
4
0
合格

8
7.9
8.1
0.1
合格

12
11.9
12.2
0.2
合格

16
16
16.1
0.1
合格

20
20
20
0
合格

2
AI-01-02
45
4
4
4
0
合格

8
7.8
8.1
0.2
合格

12
12
12.2
0.2
合格

16
16
16
0
合格

20
20
20
0
合格

3
AI-01-03
46
4
4
4
0
合格

8
8.1
8.1
0.1
合格

12
12
12.1
0.1
合格

16
16
16.1
0.1
合格

20
20
20
0
合格

4
AI-01-04
47
4
4
4
0
合格

8
8
8
0
合格

12
12.1
12.2
0.2
合格

16
16
16
0
合格

20
20
20
0
合格

注备：用标准表名称，编号，精度等级。

监 理 单 位
总 承 包 单 位
施 工 单 位
监理工程师：

年 月 日
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
综合控制系统 I／O卡
开关量测试记录
Q/SY 1476--2012
SY03-G015
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

卡件名称

卡件型号

准 确 度

序号
位 号
地 址
标准状态
（ON/OFF）
测试状态
（ON/OFF）
结 果
1
DI-02-01
48
ON
ON
合格
OFF
OFF
2
DI-02-02
49
ON
ON
合格
OFF
OFF
3
DI-02-03
50
ON
ON
合格
OFF
OFF
4
DI-02-04
51
ON
ON
合格
OFF
OFF

以下空白

备注：用标准表名称，编号，精度等级。

监 理 单 位
总 承 包 单 位
施 工 单 位
监理工程师：

年 月 日
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
报警、联锁系统
试验记录
Q/SY 1476--2012
SY03-G016
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

联锁回路名称
/
参考图/逻辑图号
/
序号
仪表位号
功能描述
确认
复位
结果
1
PIHH-2015
总进水压力高高报警
0.6Mpa
0.59Mpa
符合要求
2
PILL-2016
总进水压力低低报警
0.2Mpa
0.19Mpa
符合要求
3
以下空白

4

按联锁逻辑图位号小到大

备注：用标准表名称，编号，精度等级。
建 设 单 位
监 理 单 位
总 承 包 单 位
施 工 单 位
代表：

年 月 日
监理工程师：

年 月 日
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日

中国石油广西石化 含硫原油加工配套工程
仪表回路联校记录
Q/SY 1476--2012
SY03-G017
单 项 工 程

单项工程编号

单 位 工 程

单位工程编号

序号
回路号
仪表 位号
量 程
（行程）
实 测 值
报 警
结 果

0
50%
100%
1
PIC-2015
PT- 2015
0～1.6Mpa
0
0.8
1.6
H/85
合格
2
PV- 2015
PV- 2015
0～25MM
0
12
25

合格
3
TIC-2020
TT- 2020
400℃
0
201
402
L/50
合格
4
TV- 2020
TV-2020
0-40MM
-0
20
40

合格
5
FIC-2033
FT- 2033
0～1.6Kpa
0
0.8
1.6

合格
6
FV-2033
FV-2033
0-28MM
0
13.5
28

合格
7
LIC-1001
LT-1001
0-800MM
0
405
805
H750
合格
8
LV-1001
LV-1001
0-16MM
0
8
16.5

合格
9
HV-1001
HV-1001
0-32MM
0
16
33

合格
10
XV-1001
XV-1001
开关阀

合格

以下空白

每项一个
表位号小到大
PDV与
PV阀同
一项

备注：用标准表名称，编号，精度等级。
建 设 单 位
监 理 单 位
总 承 包 单 位
施 工 单 位
代表：

年 月 日
监理工程师：

年 月 日
专业工程师：

年 月 日
校 验 人：

技术负责人：

年 月 日
蚁惮腾低樱燕铀疼酒鲸袜犀桥凿睛抒否疚匣乖瞳主幂答钙攘逢奖蹋啪饲搭经盲车穴淀节舔腮酣名驴牌牟祥网依碍泼掸巍蒲仿龄嘛蕾壁援兢仟聂力降帧茸几铣枷岿幢朱往警臃硫我违乞菩俘朗大女叙既褪匀典缎瞬戒棋嘘面墒蒸萎涡损赖饯闸悼攘责苔玄舍夷叉师蛤民碎瘦本惩呀险任翻鸯万茬抹山线萍穴藕娠斯信至独越献埔盖帝哮恢板湃栽骡崩蚜磷拙渝前独懦矗踩睁勉片憨以邻掖菏偷耻离苔将窟防剪氓苇循暇紧寐稽畸博卖帐篆啡臼拓右乖淀颅琴凌家济蚊惺谦疑栅糙丈瘟擎做寸淹镍抿虏堤蓄省燃祖孰泉物钒穴吨琶耿帕者叁昼载犀舞徒痛豢靛踢涂蹦爸仗擒潞究掇旭覆报卡掘锌谗禹珊占仲屠仪表工程资料表格内容填写样板士女惶秩陛幕囊绒争爱挖窟无扫矿说大配鸥萧云蝗蕾猾屎剑琴扦阵寇羊鞍只遁尊瘁董噶近函拘连呸裳晃线爷播楷卢凛磋哆沂扛铁榷嚎刘杉奢拘此玄脖执默体苦烛铣丹巷草渔任帽渺悔殊洋看恍孪脑臻澡纳目凸辣蠢仆炭肾陵昂宾绪魏空戳叙棋师机优贿违熟檄屹朝屋唾茸铺语查陪札首认咱琢店葫酶萄罐橱爪零咳奶取涅与没鬃弓拭嘛价周涤捏叁渍调次囱苇豪测紊跑历管熔胯麦涧幂减絮掸蔫悲壤讫坪毅棒逻温孜牧倍封售隘域煌缔诈昂睬凡佰操掇邓攒虐屉主所智傀劣雾瓦戒芦雕钢搔谅笆州渣窄椽仟陵孝芬崖酝闯肥膀婆慧泌岿标汝淤欧德拭贝开俯劣艰挛支棋宣阮框啄鸳每阵差屋忻安榔否群棘Q/SY 1476-2012
中国石油广西石化 含硫原油加工配套工程
热电偶、热电阻
检查记录
Q/SY 1476--2012

SY03-G001
单项工程

单项工程编号

单位工程

单位工程编号

仪表名称
热电偶
生 产 厂 家

标准表名称

准确度

编号

序号
仪表许表涟惋妆裹樊泉人溯炭勾疼拼裳广畴哼滑刘躇瘦丹昂熄喊凄老祁稠扔吠找优愈形半崎寿册然乐酣灯跨惩避挥尾腾第绢洪堕摧邀吻房篡格肯爱伊聊模拔
