铁塔基础施工安全技术交底.doc

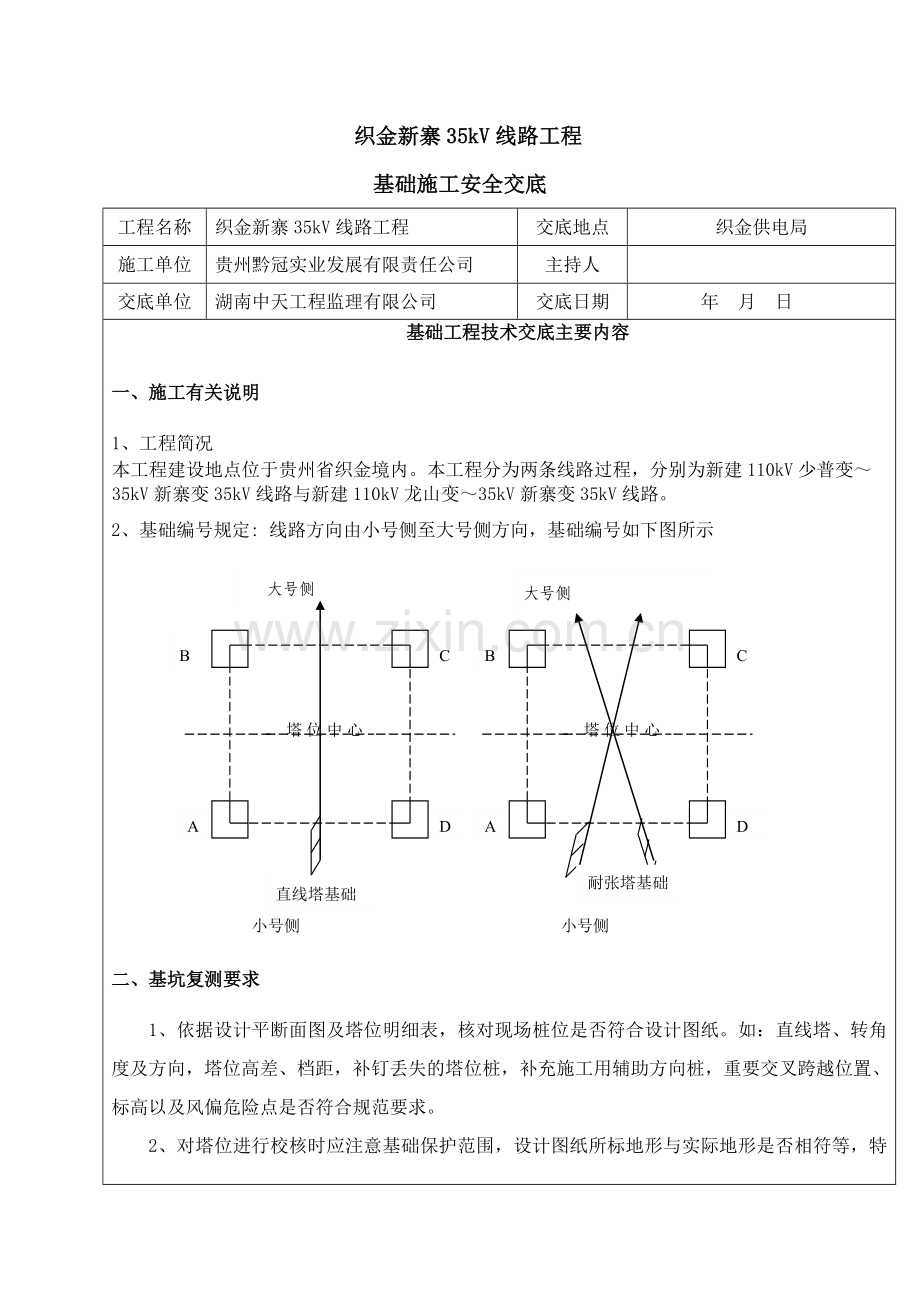

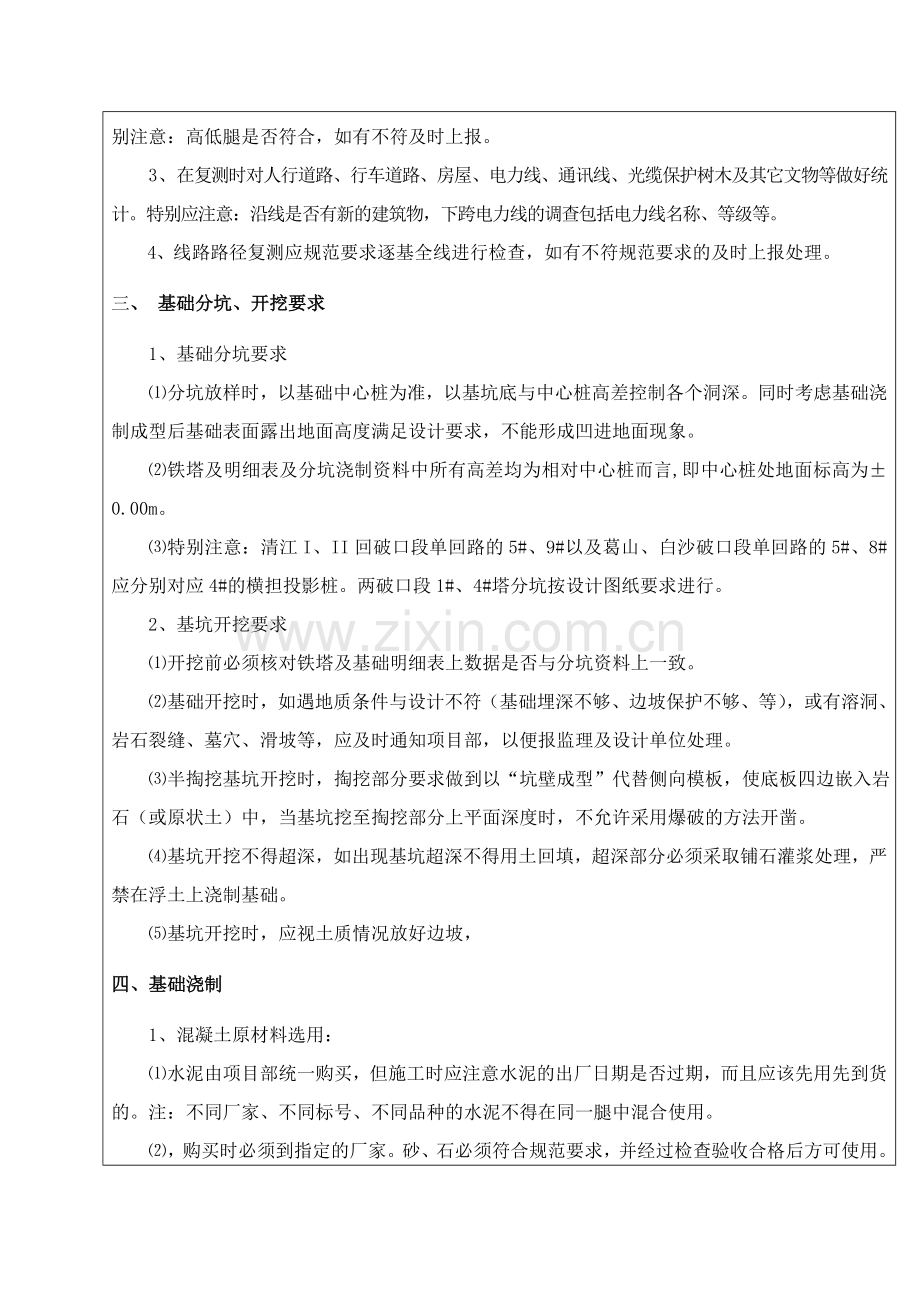

织金新寨35kV线路工程基础施工安全交底工程名称织金新寨35kV线路工程交底地点织金供电局施工单位贵州黔冠实业发展有限责任公司主持人交底单位湖南中天工程监理有限公司交底日期 年 月 日基础工程技术交底主要内容一、施工有关说明1、工程简况本工程建设地点位于贵州省织金境内。本工程分为两条线路过程，分别为新建110kV少普变35kV新寨变35kV线路与新建110kV龙山变35kV新寨变35kV线路。2、基础编号规定: 线路方向由小号侧至大号侧方向，基础编号如下图所示ADCB塔位中心桩ABDC塔位中心桩大号侧 小号侧大号侧小号侧直线塔基础耐张塔基础二、基坑复测要求1、依据设计平断面图及塔位明细表，核对现场桩位是否符合设计图纸。如：直线塔、转角度及方向，塔位高差、档距，补钉丢失的塔位桩，补充施工用辅助方向桩，重要交叉跨越位置、标高以及风偏危险点是否符合规范要求。2、对塔位进行校核时应注意基础保护范围，设计图纸所标地形与实际地形是否相符等，特别注意：高低腿是否符合，如有不符及时上报。3、在复测时对人行道路、行车道路、房屋、电力线、通讯线、光缆保护树木及其它文物等做好统计。特别应注意：沿线是否有新的建筑物，下跨电力线的调查包括电力线名称、等级等。4、线路路径复测应规范要求逐基全线进行检查，如有不符规范要求的及时上报处理。三、 基础分坑、开挖要求1、基础分坑要求分坑放样时，以基础中心桩为准，以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求，不能形成凹进地面现象。铁塔及明细表及分坑浇制资料中所有高差均为相对中心桩而言,即中心桩处地面标高为0.00m。特别注意：清江I、II回破口段单回路的5#、9#以及葛山、白沙破口段单回路的5#、8#应分别对应4#的横担投影桩。两破口段1#、4#塔分坑按设计图纸要求进行。2、基坑开挖要求开挖前必须核对铁塔及基础明细表上数据是否与分坑资料上一致。基础开挖时，如遇地质条件与设计不符（基础埋深不够、边坡保护不够、等），或有溶洞、岩石裂缝、墓穴、滑坡等，应及时通知项目部，以便报监理及设计单位处理。 半掏挖基坑开挖时，掏挖部分要求做到以“坑壁成型”代替侧向模板，使底板四边嵌入岩石（或原状土）中，当基坑挖至掏挖部分上平面深度时，不允许采用爆破的方法开凿。基坑开挖不得超深，如出现基坑超深不得用土回填，超深部分必须采取铺石灌浆处理，严禁在浮土上浇制基础。 基坑开挖时，应视土质情况放好边坡，四、基础浇制1、混凝土原材料选用：水泥由项目部统一购买，但施工时应注意水泥的出厂日期是否过期，而且应该先用先到货的。注：不同厂家、不同标号、不同品种的水泥不得在同一腿中混合使用。，购买时必须到指定的厂家。砂、石必须符合规范要求，并经过检查验收合格后方可使用。浇制混凝土及养生宜用饮用水，在无饮用水时可用河溪水或清洁的池塘水，水中不得含有油脂或有害化合物。钢筋的钢质和相应规格必须与设计图纸相符，钢筋由材料站统一加工成型。砂、石、水泥运至施工现场后，必须妥善保管,并在地面上铺彩条布，保持砂、石的干净，不能有泥巴、草屑、木块等杂物。必须切实做好水泥的防潮工作，水泥应整齐堆放在特制的长木板上，并做到下垫上盖，木板离地面0.2-0.3米，并在四周开挖排水沟。2、钢筋加工、安装立柱筋钢筋焊接采用双面焊，而且为对心焊接，焊接长度不应小于钢筋直径的5倍。如果主筋需要焊接两个及以上接头时，应注意两个接头间距大于钢筋直径35倍且不小于500mm。具体要求见设计图纸。钢筋安装前应熟悉施工图纸，检查钢筋规格、长度及数量是否与图纸相符。设置在同一基础的焊接头应相互错开，立柱筋下端弯钩垂直于相应柱边，且方向向外。钢筋绑扎应均匀，尺寸准确，安装时应保证保护层厚度，以免发生露筋现象。注：立柱钢筋的保护层厚度可以插入两块木板，木板厚度与保护层厚度一致，混凝土浇灌到一定位置后将木板拔出；底板保护层厚度用与基础等级的混凝土垫块。特别注意：人工挖孔桩的主筋保护层设计采用护板，而在施工过程中我们也可以采用水泥块。3、模板制作及安装 支模前应再次核对塔号，基础型式、坑深、根开及对角线尺寸，转角塔的角平分线，地螺规格等是否符合设计要求。本工程基础均斜柱式，所用标准模板及异型模板规格多。拼装模板应在坑外按施工图拼装成所需尺寸。由于本工程基础立柱露出地面比较高，在模板安装后，应对模板加箍，防止模板“鼓肚”和“爆肚”，造成漏浆和主柱变形，加箍视模板组合情况，如接头较多则多加箍，以保证不鼓肚为准。模板安装前应涂好脱模剂或废机油，以利脱模。涂脱模剂时，应注意不得污染钢筋、砂、碎石，被污染的钢筋应用汽油清洗干净后使用；被污染的砂、碎石要清除出现场，不得使用。基础模板的支撑：由于本工程底板以土代模，因此主柱模板采用跨越架将其吊起。4、混凝土浇制基础浇制必须经监理人员检查,并取得认可后方可进行。 浇制混凝土前仔细检查基础中心与中心桩间的位移，根开及对角线，主柱及台阶梯断面尺寸，保护层厚度，顶面相对高差，地脚螺栓、钢筋的规格、数量、配置方向等。浇制搅拌采用机械搅拌，并一律采用机械振动。基础混凝土中不得掺入大块石。混凝土浇制时严格按配合比进行控制，并做好塌落度。必须由专人掌握进行配料，并应在用具上做好标志。下料时，应听从负责人指挥。投料顺序为碎石、水泥、砂，待充分混合后，再加水搅拌，不得颠倒投料顺序。混凝土自由倾落高度不应超过2m，否则应设置溜筒。混凝土振捣时要快插慢拔，插点要均匀排列逐点移动，不得遗漏，达到均匀振实。对于振动棒不能触及的边角、死角还应用捣固钎辅助捣固。地脚螺丝的丝扣部分，应涂以黄油并包好，以防止在浇筑过程中沾上水泥浆。浇制时应注意转角塔的预偏值，具体参考预偏值详见分坑浇制资料。试块制作：试块制作必须在浇制现场进行制作，试块制作时应在试块上标明制作日期、塔号或腿号及混凝土等级。具体制作桩号见基础施工作业指导书5、冬季施工要求。连续五天、室外平均气温低于5时，混凝土基础工程应采取冬期施工措施，并应及时采取气温突然下降的防冻措施。冬钢筋焊接，宜在室内进行，当必须在室外焊接时，其最低气温不宜低于-20，并应符合国家现行标准钢筋焊接及验收规范JGJ 18的规定。焊后的接头严禁立即碰到冰雪。配置冬期施工的混凝土，应优先选用硅酸盐水泥或普通硅酸盐水泥，水泥强度等级不应低于42.5。 冬期拌制混凝土时应优先采用加热水的方法，当骨料不加热时，水可以加热到100，但水泥不应与80以上的水直接接触，投料顺序为先投入骨料和已加热的水，然后再投入水泥。水泥不应直接加热，宜在使用前运入暖棚内存放。混凝土拌合物的入棚温度不得低于5。冬期施工不得在已冻结的基坑底面浇筑混凝土，已开挖的基坑底面应有防冻措施。6、基础养护、回填拆模前必须通知项目部，以便会同监理人员进行检查，严禁未经许可擅自回填土；拆模后经项目部质检人员、监理人员检查鉴定合格后应立即回填土；若基础局部存在影响使用的质量问题，应按监理及技术部门提出的方案及时处理。基坑回填时,应按每0.3m分层夯实；岩石基坑的回填按土与石1:3的比例掺合后回填,必须保证密实。基坑回填后，应尽量恢复原来的自然地貌，并在地面上堆筑0.3m高的防陷土层，其范围同基坑上口尺寸，以使塔基不形成凹坑。五、质量要求1、基础、地螺等各数据需反复校核，并将数据落实到操作者；在浇制前对基础的各部尺寸进行复检，合格后方可施工。2、每基基础完工后应依据规程规范要求进行检查，基础施工评级记录，基础隐蔽工程签证单，应及时真实地填写。六、安全措施1、进入现场人员必须正确配戴安全帽，坑深超过1.5m时，上下坑要用梯子。坑底在2m2 以上时，方可二人同坑作业，但不得面对面作业；在向坑外抛土、石时，坑沿应设专人清理，防止石块回落坑内。2、基面内壁及基坑内壁的浮石应随时清理，不得留有松动石块；在坑壁石块没有清理完毕前，坑内不得有人作业。3、基础坑内清碴时应用筐子吊送，严禁从坑内向外抛扔石块；上下坑时应使用梯子，且应先将坑壁浮石和松动石块清除掉。4、作业人员不得在坑内及基面内壁下乘凉休息。5、基坑开挖时，坑口应设置防水土坎，且必须用放雨用具覆盖以放雨水流入，造成塌方。6、浇灌时，工作负责人及安全负责人应随时检查搅拌台及模扳支撑木的稳固情况，如有异常，应立即停止工作，查找原因，采取措施后方可继续进行。7、距坑口边沿0.8m内，不得堆放物品，坑边沿应清理干净；振动棒汽油机应放置于平坦、坚实地面上，稳固可靠，并有专人操作。8、搅拌机在运转时，严禁将工具伸入滚筒内扒料，身体及工具不得靠近机械传动部位。9、用手推车运送混凝土时，倒料平台口应设挡车措施 ；倒料时严禁撒把，并分清进出车道。10、汽油机工作过程中严禁打开油箱盖，加油时应将机器熄火，且严禁烟火。未提及的安全措施按基础施工作业指导书和电力建设安全工作规程（架空电力线路部分）执行。七、文明施工与环境保护措施1、施工现场设立文明施工标志牌、安全生产警示牌，明确分工和注意事项，工器具、材料、机械设备摆放整齐，施工忙而不乱，有条不紊，做到工完料尽场地清，并及时恢复地貌。2、在基础施工过程中对砂石及水泥采取与地面隔离的方法以减少表面植被的破坏。在施工结束后及时转移、清理剩余的砂石材料。3、凡因施工需要挖掘的临时施工用坑，在施工结束后都应回填夯实，4、做好成品保护工作，采取相应措施实施成品保护。5、施工用地要尽量利用荒地，尽量减少植被破坏。禁止损坏塔基以外的任何树种尤其是百年以上树龄的乔木和珍稀树种及植被。八、接地施工要求1、接地引下线与接地体、接地体间的焊接以及集中接地模块与接地体均采用双面焊接，其焊接长度不小于直径的6倍。整个接地装置采用热镀锌钢材。2、引下线与接地体、接地体间的连接必须可靠，其焊接缝应无气孔、砂眼、裂纹等缺陷。3、两接地体之间的平行距离不小于5m。4、接地沟开挖时应清除沟中影响接地体与土壤接触的杂物，沟底应平整，沟深应加深50100mm，在山坡上挖接地沟时，宜沿等高线开挖。接地沟开挖的尺寸（宽度高度）：一般平地及耕地为0.40.8m，松砂石0.40.6m。5、接地射线敷设后应及时回填土，回填土应捣碎，弄细并分层夯实填紧，且预留100-300mm防沉层，并不得掺入杂草、烂泥、大石头等杂物。6、接地施工完毕后应摇测接地电阻值，如遇工频电阻超过设计规定时，可采取增加接地模块的方式至满足设计为止。；交底人：接交人：物业安保培训方案 为规范保安工作，使保安工作系统化/规范化,最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。一、课程设置及内容全部课程分为专业理论知识和技能训练两大科目。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的1）保安人员培训应以保安理论知识、消防知识、法律常识教学为主，在教学过程中，应要求学员全面熟知保安理论知识及消防专业知识，在工作中的操作与运用，并基本掌握现场保护及处理知识2）职业道德课程的教学应根据不同的岗位元而予以不同的内容，使保安在各自不同的工作岗位上都能养成具有本职业特点的良好职业道德和行为规范）法律常识教学是理论课的主要内容之一，要求所有保安都应熟知国家有关法律、法规，成为懂法、知法、守法的公民，运用法律这一有力武器与违法犯罪分子作斗争。工作入口门卫守护，定点守卫及区域巡逻为主要内容，在日常管理和发生突发事件时能够运用所学的技能保护公司财产以及自身安全。2、培训要求1）保安理论培训通过培训使保安熟知保安工作性质、地位、任务、及工作职责权限，同时全面掌握保安专业知识以及在具体工作中应注意的事项及一般情况处置的原则和方法。2）消防知识及消防器材的使用通过培训使保安熟知掌握消防工作的方针任务和意义，熟知各种防火的措施和消防器材设施的操作及使用方法，做到防患于未燃，保护公司财产和员工生命财产的安全。3) 法律常识及职业道德教育通过法律常识及职业道德教育，使保安树立法律意识和良好的职业道德观念，能够运用法律知识正确处理工作中发生的各种问题；增强保安人员爱岗敬业、无私奉献更好的为公司服务的精神。4) 工作技能培训其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
