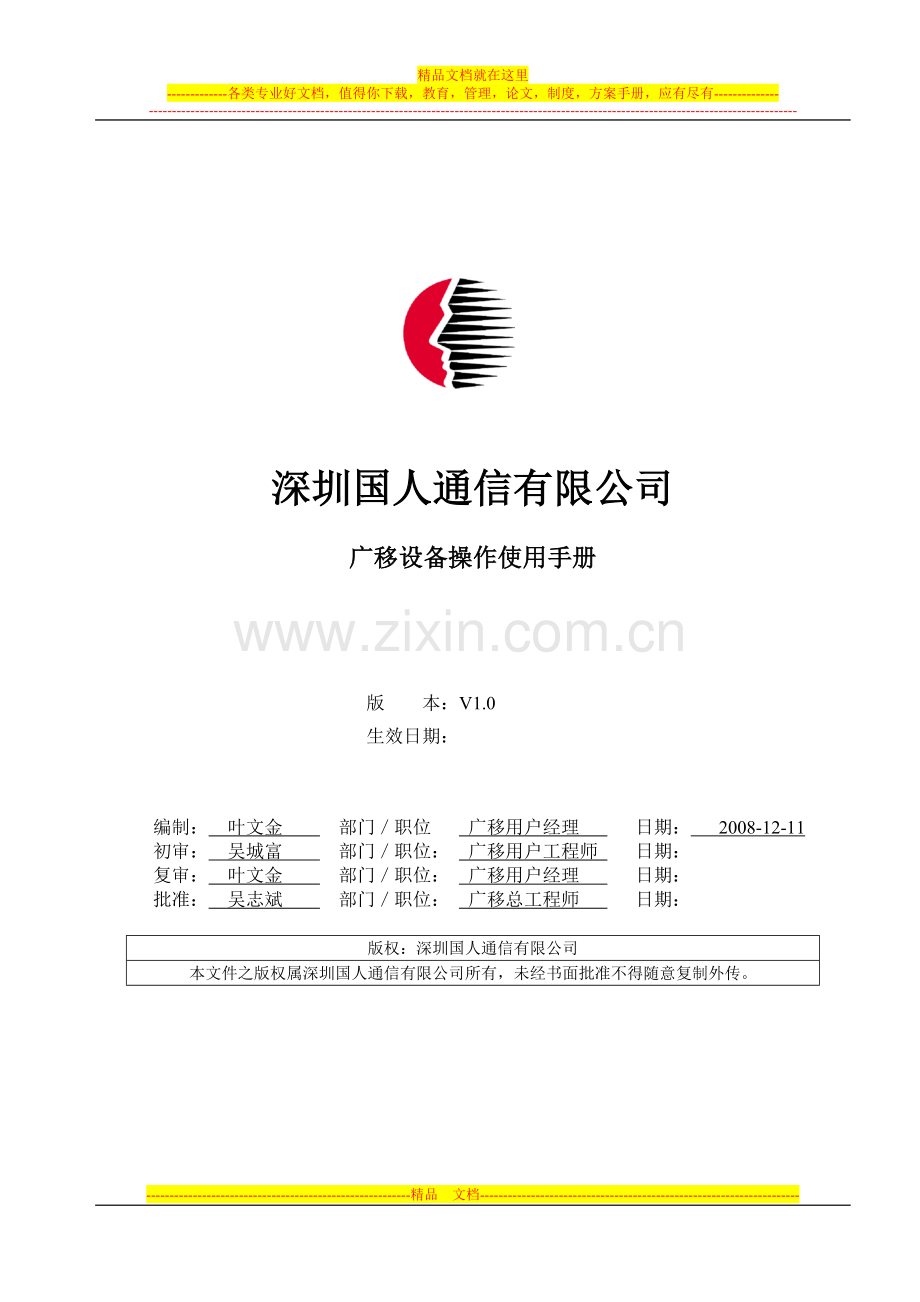

深圳国人通信有限公司
广移设备操作使用手册

版 本：V1.0
生效日期：

编制： 叶文金 部门／职位 广移用户经理 日期： 2008-12-11
初审： 吴城富 部门／职位： 广移用户工程师 日期：
复审： 叶文金 部门／职位： 广移用户经理 日期：
批准： 吴志斌 部门／职位： 广移总工程师 日期：

版权：深圳国人通信有限公司
本文件之版权属深圳国人通信有限公司所有，未经书面批准不得随意复制外传。

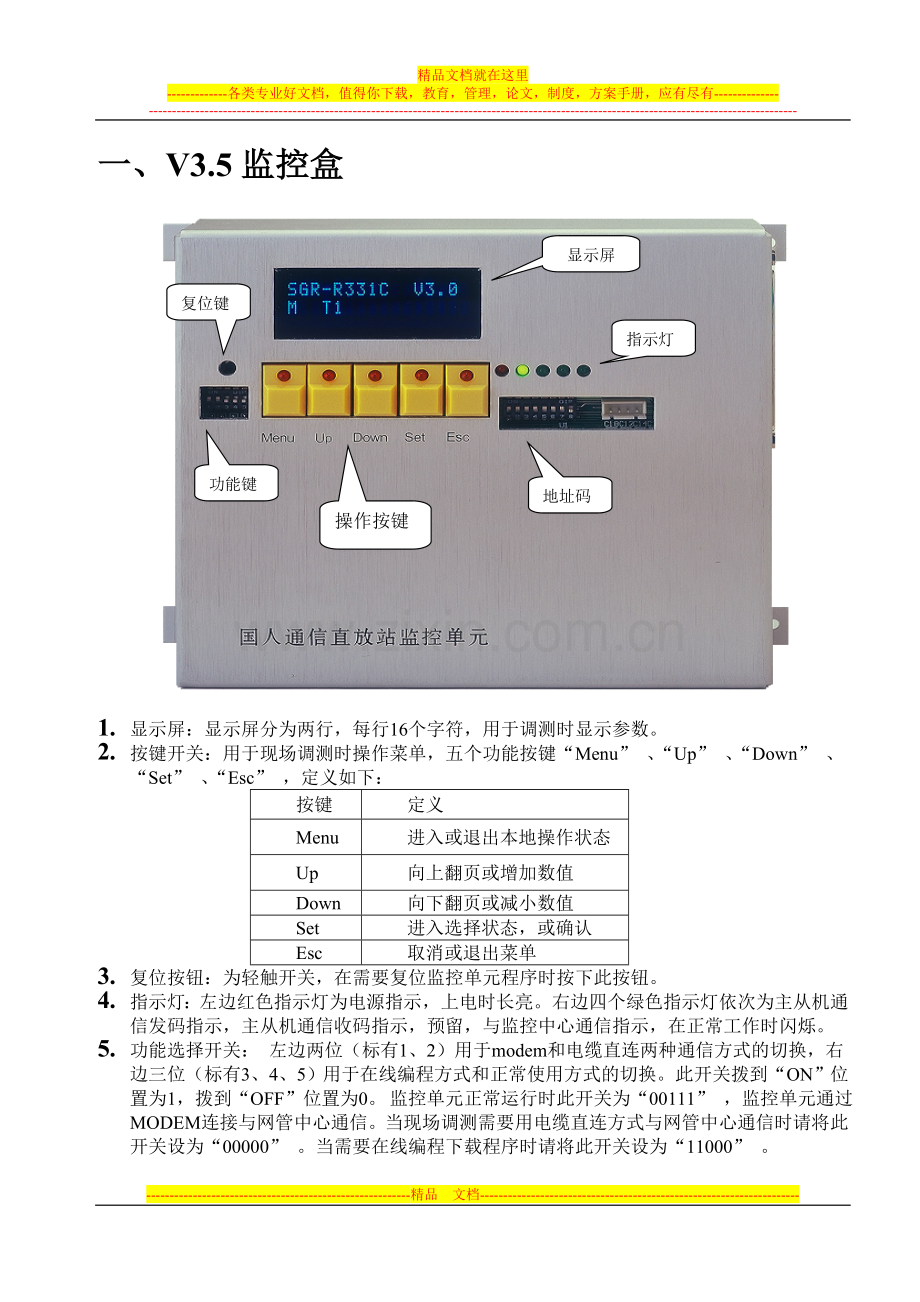

一、V3.5监控盒
指示灯
地址码
复位键
显示屏
功能键
操作按键

1. 显示屏：显示屏分为两行，每行16个字符，用于调测时显示参数。
2. 按键开关：用于现场调测时操作菜单，五个功能按键“Menu” 、“Up” 、“Down” 、“Set” 、“Esc” ，定义如下：
按键
定义
Menu
进入或退出本地操作状态
Up
向上翻页或增加数值
Down
向下翻页或减小数值
Set
进入选择状态，或确认
Esc
取消或退出菜单
3. 复位按钮：为轻触开关，在需要复位监控单元程序时按下此按钮。
4. 指示灯：左边红色指示灯为电源指示，上电时长亮。右边四个绿色指示灯依次为主从机通信发码指示，主从机通信收码指示，预留，与监控中心通信指示，在正常工作时闪烁。
5. 功能选择开关： 左边两位（标有1、2）用于modem和电缆直连两种通信方式的切换，右边三位（标有3、4、5）用于在线编程方式和正常使用方式的切换。此开关拨到“ON”位置为1，拨到“OFF”位置为0。 监控单元正常运行时此开关为“00111” ，监控单元通过MODEM连接与网管中心通信。当现场调测需要用电缆直连方式与网管中心通信时请将此开关设为“00000” 。当需要在线编程下载程序时请将此开关设为“11000” 。
功能选择拨码开关设置
1
2
3
4
5
左边五位拔码设置含义
1
1
1
1
1
电缆直连方式
0
0
1
1
1
正常运行方式
1
1
0
0
0
在线编程下载程序

6. 地址设置开关：此开关拨到“ON”位置为0，拨到“OFF”位置为1。在主设备中用于设置本系统中所带从设备个数，在从设备中用于设备本机的地址码。如主设备带三个后端时应设置为“00000011”，一号后端应设置为“00000001”，二号后端设为“00000010”等。
7. 通信连线插头：位于地址设置开关右侧的四位插头，用于现场调测时监控单元与网管中心通信和在线编程下载程序时与电脑串口连接。
8. 在第一级菜单中按下“Set”，光标闪动，可用“Up”和“Down”键移动光标选定设备，再次按下“Set”进入第二级菜单，显示各参数信息，每屏显示一个参数，如下图所示：
M： 参数名称 Δ
参数值或状态 ▽
9. 对可控参数需要对其调整时按下“Set”键会出现闪动光标，这时可以按“Up” 或“Down” 参数值会随之变化，调到所需要的数值时再按下“Set”，即将此数值设置成功，光标停止闪动。当按下“Set”键不出现闪动光标时表示此参数为检测量，不可改写。
10. 当最右侧出现“▽”和“Δ”按下“Up”或“Down”可以继续查看其它参数只有“▽”和“Δ”表示此参数位于第一页或最后一页。
11. 各参量定义见下表（n为载频数，最多8载频）：

显示
含义
备注
射频控制项
Freq（1－n）_Up
上行选频信道1-n
选频机
Freq（1－n）_Dn
下行选频信道1-n
选频机
YFreq(1-n)_Up
上行移频信道1-n
移频机
YFreq(1-n)_Dn
下行移频信道1-n
移频机
Freq1_Up
上行工作频带的上边带
带宽可选
Freq2_Up
上行工作频带的下边带
带宽可选
Freq1_Dn
下行工作频带的上边带
带宽可选
Freq2_Dn
下行工作频带的下边带
带宽可选
Att（1－n）_Up
整机上行衰减（1－n）

Att（1－n）_Dn
整机下行衰减（1－n）

PAsw(1－n)_Up
上行功放n开关
基站耦合无此参数
PAsw(1－n)_Dn
下行功放n开关

RFsw_power
射频电源开关

Osw
光发射开关
光纤
RFsw(1－n)
射频切换开关（1－n）
光纤载波池
门限
CGI_refer
小区识别码参照值

MAdbmin_Di
下行输入信号欠功率告警门限

MAdbmax_Di
下行输入信号过功率告警门限

MAdbmin_Do
下行输出信号欠功率告警门限

VSWRmax_Dn
下行输出端口驻波比告警门限

PAtempmax
功放过温告警门限

BattPowermin
电池低电压告警门限

实时检测值
PAtemp
主机功放温度

BSINFO_MNC
运营商代码

BSINFO_LAC
位置区编码

BSINFO_BSIC
基站识别码

BCCHFreq
BCCH绝对载频号

BSINFO_RSSI
BCCH接收电平

BSINFO_CI
小区识别码实时值

Vswr_Dn
下行驻波值

BattPower
电池电压检测

MApo_Dn
下行输出功率

MApo_Up
上行输出功率

MApr_Dn
下行反射功率

MApi_Dn
下行输入功率

GCU
上行理论增益

GCD
下行实际增益

告警
AC_Power
主机输入电源状态

DC_Power
主机直流电源状态

CELL_Power
监控模块电池低电压告警

POSITION
位置告警

PAovertemp
功放过温告警

RF_Signal
信源告警

AlLNA_Up
主机上行低噪坏告警

AlLNA_Dn
主机下行低噪坏告警

AlPA_Up
主机上行功放坏告警

AlPA_Dn
主机下行功放坏告警

O_RX
光收发告警

CH_COM
主从监控链路告警

Maover_Di
下行输入信号过功率告警

Malack_Di
下行输入信号欠功率告警

Malack_Do
下行功放输出信号欠功率告警

Maover_Do
下行功放输出信号过功率告警

PAvswrover_Dn
下行输出端口驻波比告警

手动功能
Modem Reset
modem复位

Build_Report
开站上报

Patrol _Report
巡检上报

Repair _Report
设备修复上报

Change _Report
设备配置变化上报

隐藏菜单
SERIAL_DEPICT
设备生产序列号

LONGITUDE
经度

LATITUDE
纬度

CCYYMMDD
HHMMSSW
时间
载波池
Program_ID
程序ID

AlLmt_Self_Ex
自激告警门限

MOD: COUPLING
定向耦合器补偿

MOD: LO_Dn
下行低噪输出功率补偿

MOD:FREP（1－n）
频率补偿（1－n）

MOD: PO_Dn
下行输出功率补偿值

MOD: PR_Dn
下行反射功率补偿值

MOD: PI_Dn
下行输入功率补偿

MOD: PO_Up
上行输出功率补偿

SET_MACHINE
设置机型

此时通过中移测试工具查询参数值不受协议限制，设备调试后需恢复到“正常运行”状态

二、V3.6监控板

图 01
1. 板载指示灯说明
A. 监控电源上电指示
如图1-3，Led8为监控电源上电指示灯，当监控上电后，此灯常亮
B. 监控初始化指示
如图1-3，初始化时，Led1~Led6轮流闪烁，初始化时间约为1分钟左右
C. 监控在运行指示
如图1-3，初始化结束后，Led4每隔1秒左右闪烁一次，以示监控的正常运行
D. 监控短信收发指示
如图1-3，初始化结束后，Led1为短信收的指示灯，Led5为短信发的指示灯，当监控收到短信或发出短信时，Led1或者Led5会闪烁以示状态，在没有短信收发时，这两个LED灯为常灭状态
E. 主监控和标准化模块通信指示灯
如图1-3，初始化结束后，当处于主监控和标准化模块的通信状态时，Led2、Led6分别指示了与标准化模块通信的收、发状态，交替闪烁示意收发正常。如果只有一个LED灯闪烁，则另一个LED所代表的收或者发通信存在问题；如果此设备不存在标准化模块监控方式，则此两个LED灯为常灭状态
F. 主从监控通信指示
如图1-3，初始化结束后，当处于主从机的通信状态时，Led3、Led7指示了通信的收发状态，交替闪烁示意收发正常，通信成功。如果只有一个LED灯闪烁，则另一个LED所代表的收或者发通信存在问题；如果此设备不存在从设备，则此两个LED灯为常灭状态
2. 板载复位键说明
如图1-3，S4为复位开关，是轻触开关，在需要复位监控程序时按下此按钮
3. 主从机系统设置
对于主从机系统，需要对相应的拨码开关进行相应的设置，保证系统工作状态的正确性
主从机系统主设备拨码开关设置
S1低四位
设置含义
1
2
3
4

1x
2x
4x
8x
带8x+4x+2x+1x个从设备
1
1
1
0
带7个从设备
0
1
1
0
带6个从设备
0
1
0
0
带2个从设备
1
1
0
0
带3个从设备

主从机系统从设备拨码开关设置
S1低四位
拨码设置含义
1
2
3
4

1x
2x
4x
8x
从设备地址为8x+4x+2x+1x
1
1
1
0
从设备地址为7
0
1
1
0
从设备地址为6
0
1
0
0
从设备地址为2
1
1
0
0
从设备地址为3

*开关拨到“ON”位置为0 ，拨到数字标示的一边为1
*上表中x标志拨码开关的值

对于单机系统来说，需将S1的低四位全部设置为“0”
4. 设备上报操作步骤
如图1-3，S1的高四位拨码开关。设备正常运行时拨为“0000”。在事件触发时，先将S1的第8位拨为1，再通过第5、6、7位设置上报类型，设置好后，将S1的第8位拨为0即可触发对应的上报类型，（此时通过短信收发指示灯LED5确认上报）上报类型对应关系如下：

上报功能说明
S1高四位
拨码设置含义
5
6
7
8

0
1
0
　1 〉〉0
开站
1
1
0
　1 〉〉0
巡检
0
0
1
　1 〉〉0
设备修复
1
0
1
1 〉〉0
设备配置变化
0
0
0
　0
正常运行
1
1
1
0
设备调试状态 此时通过中移测试工具查询参数值不受协议限制，设备调试后需恢复到“正常运行”状态

*开关拨到“ON”位置为0 ，拨到数字标示的一边为1

5. 在线编程操作步骤
当需要对监控程序进行升级时，应遵循下述步骤：
A. 将PC机串口与监控JP12接口（见图1-2）通过串口编程电缆进行可靠连接
B. 将相应的拨码开关S3设置到正确位置上，设置方法如下

编程功能
S3
拨码设置含义
1
2
3

0
1
1
正常状态（线缆直连和Modem通信方式）
1
1
1
在线编程状态
*开关拨到“ON”位置为0，拨到数字标示的一边为1

C. 操作PC机上的FlashMagic在线编程软件，配合以板载复位键进行程序的烧录
三、ARM v1.0监控板
LED1~LED6
LED7

图3 板载指示灯
1. 板载指示灯说明
A. 监控电源上电指示
如图3，Led7为监控电源上电指示灯，当监控上电后，此灯常亮
B. 监控初始化指示
如图3，初始化时，板载LED灯全部点亮，然后D3、D2和D1依次熄灭，板上3个LED灯按自右向左以流水灯的形式循环闪烁2次确认成功。
C. 监控在运行指示
如图3，初始化结束后，Led6每隔1秒左右闪烁一次，以示监控的正常运行
D. 主监控和标准化模块通信指示灯
如图3，初始化结束后，当处于主监控和标准化模块的通信状态时，Led3、Led2分别指示了与标准化模块通信的收、发状态，交替闪烁示意收发正常。如果只有一个LED灯闪烁，则另一个LED所代表的收或者发通信存在问题；如果此设备不存在标准化模块监控方式，则此两个LED灯为常灭状态
E. 主从监控通信指示
如图3，初始化结束后，当处于主从机的通信状态时，Led5、Led4指示了通信的收发状态，交替闪烁示意收发正常，通信成功。如果只有一个LED灯闪烁，则另一个LED所代表的收或者发通信存在问题；如果此设备不存在从设备，则此两个LED灯为常灭状态
2. 板载复位键说明
如图3，S1为复位开关，是轻触开关，在需要复位监控程序时按下此按钮
3. 干放从机系统设置
对于干放从机系统，需要对相应的拨码开关进行相应的设置，保证系统工作状态的正确性
对于主从机系统来说， ARM监控V1.0上S3的低四位不能全部设置为“0”
表8 主从机系统主从设备拨码开关设置
S1低四位
设置含义
1
2
3
4

1x
2x
4x
8x
带8x+4x+2x+1x个从设备
1
1
1
0
带7个从设备
0
1
1
0
带6个从设备
0
1
0
0
带2个从设备
1
1
0
0
带3个从设备

S3低四位
拨码设置含义
1
2
3
4

1x
2x
4x
8x
从设备地址为8x+4x+2x+1x
1
1
1
0
从设备地址为7
0
1
1
0
从设备地址为6
0
1
0
0
从设备地址为2
1
1
0
0
从设备地址为3
*开关拨到“ON”位置为0 ，拨到数字标示的一边为1
*上表中x标志拨码开关的值
4. 设备上报操作步骤
如图，S3的高四位拨码开关。设备正常运行时拨为“0000”。在事件触发时，先将S3的第8位拨为1，再通过第5、6、7位设置上报类型，设置好后，将S3的第8位拨为0即可触发对应的上报类型，上报类型对应关系如下：
表9 上报类型对应关系
S3高四位
拨码设置含义
5
6
7
8

0
1
0
1 〉〉0
开站
1
1
0
1 〉〉0
巡检
0
0
1
1 〉〉0
设备修复
1
0
1
1 〉〉0
设备配置变化
0
0
0
0
正常运行
*开关拨到“ON”位置为01 ，拨到数字标示的一边为1
5. 在线编程操作步骤
当需要对监控程序进行升级时，应遵循下述步骤：
A. 将PC机串口与监控JP7接口（见图1-2）通过串口编程电缆进行可靠连接
B. 将相应的拨码开关S2设置到正确位置上，设置方法如下：
表10 拨码开关S2设置含义
拨码开关S2设置含义
1
2

1
1
在线编程状态
0
0
正常状态（线缆直连和Modem通信方式）
*开关拨到“ON”位置为0
C. S2的第1位对应开关看门狗,拨向“ON”为打开,拨向数字一边为关闭。
D. 操作PC机上的LPC2000 Flash Utility在线编程软件，配合以板载复位键进行程序的烧录

四、GSM900M无线宽带室内主干放（500ｍW、1W、2W、5W）

图9
拨码状态
拨码开关
1
2
3
4
5
6
7
8
9
10
在网正常运行
0
0
0
0
1
1
1
0
0
0
本地状态电缆调试
0
1
1
1
1
1
1
0
1
1
网管状态电缆调试
0
0
0
0
1
1
1
0
1
1
开站
1>>0
0
1
0
1
1
1
0
0
0
巡检
1>>0
0
1
1
1
1
1
0
0
0
设备修复
1>>0
1
0
0
1
1
1
0
0
0
设备配置变化
1>>0
1
0
1
1
1
1
0
0
0
在线编程
0
0
0
0
0
1
1
1
1
1
手动复位
0
X
X
X
X
X
1>>0>>1
X
X
X
模块终端调试
0
X
X
X
1
0
1
0
1
1
*见图2,开关拨到“ON”位置(即往下拨)为“0” ，拨到数字标示(即往上拨)的一边为“1”,
X代表任意，即拨向“ON”/ 数字标示皆可,其中上报触发采用拨码第一位,1>>0代表从”数字标示”一端拨向”ON”一端.

图10
五、GSM900M无线宽带室内主干放（10W、20W）

图9
拨码开关状态
拨码开关
1
2
3
4
5
6
7
8
在网正常运行
0
1
1
1
1
1
1
0
本地状态电缆调试
0
1
1
1
1
1
1
0
网管状态电缆调试
0
1
1
1
0
0
0
0
开站
0
1
1
1
0
1
0
1>>0
巡检
0
1
1
1
1
1
0
1>>0
设备修复
0
1
1
1
0
0
1
1>>0
设备配置变化
0
1
1
1
1
0
1
1>>0
在线编程
1
1
1
0
0
0
0
0
手动复位
X
X
1>>0>>1
X
X
X
X
0
模块终端调试
0
0
1
1
X
X
X
0
*见图2,开关拨到“ON”位置(即往下拨)为“0” ，拨到数字标示(即往上拨)的一边为“1”,
X代表任意，即拨向“ON”/ 数字标示皆可,其中上报触发采用拨码第一位,1>>0代表从”数字标示”一端拨向”ON”一端.

六、GSM900M无线选带室内主机（1W、2W）GSM900M无线选带直放站（5W）

图6
上图对应整机调试状态
拨码开关
1
2
3
4
5
6
7
8
9
10
整机调试状态
0
1
1
1
1
0
1
0
1
1

拨码状态
拨码开关
1
2
3
4
5
6
7
8
9
10
在网正常运行
0
0
0
0
1
1
1
0
0
0
本地状态电缆调试
0
1
1
1
1
1
1
0
1
1
网管状态电缆调试
0
0
0
0
1
1
1
0
1
1
开站
1>0>1
0
1
0
1
1
1
0
0
0
巡检
1>0>1
0
1
1
1
1
1
0
0
0
设备修复
1>0>1
1
0
0
1
1
1
0
0
0
设备配置变化
1>0>1
1
0
1
1
1
1
0
0
0
在线编程
0
0
0
0
1
1
0
1
1
1
手动复位
0
X
X
X
1>0>1
X
X
X
X
X
模块终端调试
0
X
X
X
1
0
1
0
1
1
*见图2,开关拨到“ON”位置为“0” ，拨到数字标示的一边为“1”,
X代表任意，即拨向“ON”/ 数字标示皆可,其中上报触发采用拨码第一位,1>>0代表从”数字标示”一端拨向”ON”一端.

七、在线编程
1. P89V51RD2单片机的使用方法
A. 在线编程的方法
ISP功能是指用户在编程时不需要将微控制器从系统中移出。在系统编程特性包含了一系列内部的硬件资源，与内部固件的结合可实现通过串口对P89V51RD2的远程编程。固件由PHILIPS提供并嵌入到每一个芯片当中。ISP功能使用芯片的5个管脚（Vdd、Vss、TxD、RxD、RST），只需要一个小的连接器就可实现通过外部电路使用该特性的应用接口。
用户在搭建硬件电路时，需要引出串口以便和PC机通信。在搭建好硬件电路后，将串口和PC机相连，上电后就可使用ISP功能下载程序了。使用P89V51RD2的ISP功能时，需要配合下载软件Flash Magic一起使用。运行Flash Magic，根据以下步骤设置：
1、 选择正确的串口
2、 设置波特率
3、 选择芯片P89V51RD2
4、 选中”Erase all Flash “前的复选框
5、 点击”Browse”装在程序
6、 选中”Set Security Bit 1”前的复选框
设置的界面如图1所示。如果在“Device”中找不到“P89V51RD2”单片机，说明Flash Magic的版本过旧，需要下载一个新的版本，安装后即可使用。下载网址为：
注意：一定不能选择”6 clks/cycle”前面的复选框，否则下次将不能进入ISP状态，只能将片子取下用并行编程器编程一次才能修复。

图1
我们在对使用P89V51RD2单片机的监控盒（监控箱）在线编程时，首先要将显示屏下方的5为拨码开关拨称“00111”，然后用串口线连接监控盒和电脑的串口，然后先不要上电。因为P89V51RD2进入ISP状态的方式是如果在上电后400毫秒内收到上位机发来的指令，就进入ISP状态。因此，要先操作上位机软件，然后才能给监控盒上电。
如图1配置好FLASH MAGIC后，点击start按钮，出现如图2窗口。

图2
点击“是“，出现图3的窗口。

图3
然后再给监控盒上电，正常情况下，图3所示窗口会消失，FLASH MAGIC就会给单片机编程了，如图4所示。

图4
状态栏左边的数字代表编程进度，右边紫色的进度条是不代表实际的编程进度的。
编程结束后，将显示屏下的5位拨码开关拨成11000，程序就可以自动启动运行了。
B. P89V51RD2加密的方法
P89V51RD2有两套加密机制：加密位加密和序列号加密。和以前的P89C51RD2都不相同。
其中加密位加密只能保证并行仿真器读不出程序，ISP时还是可以读出来；序列号加密只能保证ISP编程时不能读取程序，使用并行编程器还是可以读出来。因此，只有两套加密机制都采用才是真正意义上的加密。
1、 要实现加密位加密，只用在配置FLASH MAGIC的时候将”Set Security Bit 1”前的复选框选中就可以了，在编程的时候，FLASH MAGIC会自动对单片机进行加密位加密。这个加密位可以由ISP写，但是不能由ISP擦除。
2、 要实现序列号加密，需要点击菜单“ISP”中的Serial Number选项。然后出现如图5窗口。在第一个文本框内敲入任意的字符，在第二个文本框内敲入和第一个文本框一样的字符，然后点击”Set Serial Number “,图5所示窗口自动消失，说明已经加密成功。这种加密方式只在ISP时有效，在并行编程器中是不存在的。
3、 使用序列号加密后，在解密或者完全擦除程序之前，是不能再次进入ISP状态时。如果在没有解密的情况下试图进入ISP状态，将弹出如图6窗口。要想正常进入ISP状态，必须要先解密，解密的方法是在图4所示窗口中，点击”Re Set Serial Number”按钮，这样就解密了，解密的同时，FLASH MAGIC也将擦除单片机内的所有程序。

图5

图6

C. 常见问题
1、 问：弹出如图7窗口怎么办？

图7
答：只需点取消，然后重新进行一次进入ISP状态的操作即可。
2、 问：弹出如图8的窗口怎么办？

图8
答：这是由于波特率太高，连接不上的缘故。有两种处理方法：
1) 直接将波特率降低至9600，这个波特率是最可靠的波特率，但是不能保证不再弹出图8的窗口
2) 下电后重新执行进入ISP状态的操作，多试几次就可以了。
3、 问：上电之后，出现如图9所示的窗口，怎么办？

图9

答：这若然是由于波特率太高所致，点击“Cancel”按钮，等出现如图1所示状态之后，将波特率降低或者直接降至9600后，再重新执行进入ISP状态的操作就可以了。
点击”Cancel“按钮后，等出现图1所示状态的时间可能会有时可能会比较长，所以要耐心等候。
4、 问：点击了图2窗口中的“是”之后，没有弹出图3所示的窗口，而是出现了图9的窗口，怎么办？
答：解决方法统第3问。

2. ARM监控V1.0在线编程方法
ARM监控V1.0在线编程时，可以首先给ARM监控板上电HEAD6(JP6)，此时电源指示灯（D7）会被点亮。
然后将S2拨到“在线编程状态”，如表1所示：

编程功能
S2
拨码设置含义
1
2

0
0
正常状态
1
1
在线编程状态
*注：开关拨到“ON”位置为0，拨到数字标示一边为1
表1
2.1 运行LPC2000 Flash Utility，根据以下步骤设置：
2.1.1选择正确的串口
2.1.2设置波特率
2.1.3 选择连接超时时间Time Out ，通常用1s比较快。
2.1.4在Device栏选择芯片LPC2136，并且填写晶振频率为11059（kHz）。
2.1.5在Filename栏装载所要烧写的程序
设置的界面如图1所示。如果在“Device”中找不到“LPC2132”单片机，可下载一个新的版本，安装后即可使用。可在周立功网站下载。
装载程序
选择芯片
连接超时
选择COM口
选择波特率

图1
如图1配置好LPC2000 Flash Utility后，点击Read Device ID按钮，则出现如图2窗口。

图2

提示先复位监控板再点击确定，此时按复位键（轻触开关S1）后点击“确定”，假如已经连接上，则出现图3的窗口，。
读出芯片ID
机制
提示读取成功
图3

假若出现异常未连接上，则出现提示无法与监控板通信，此时可降低波特率重新再次连接，或者采用断开监控板电源，重新上电后再试。如图4所示。

图4

连接上后，点击Erase（擦除）按钮，擦除成功后则出现如图5窗口：
图5
擦除完后进行查空效验（Blank Check），则出现如图6窗口，然后点击“确定”：

图6

此时开始烧写程序，点击“Upload to Flash”进行编程，出现如图7窗口：

图7
编程完毕，出现如图8窗口：

提示烧录成功
图8

编程结束后，将S2拨到“正常状态”，程序就可以自动启动运行了。

3. ARM内置监控板烧录过程跟以上ARM板1.0有所区别如下几点:
A. 所有的状态切换都在8位拔码开关设置.
网管、直联、在线编程状态都根据ARM内置监控拔码的方式
B. 其中ARM内置监控板烧录时复位
1. 可以通过8位开关手动复位，具体操作参照拔码设置对照表。
复位是还可以手动断开总开关，然后再通电。 3、通过活动，使学生养成博览群书的好习惯。
B比率分析法和比较分析法不能测算出各因素的影响程度。√
C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。Ｘ
C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错
C产品的实际生产成本包括废品损失和停工损失。√
C成本报表是对外报告的会计报表。×
C成本分析的首要程序是发现问题、分析原因。×
C成本会计的对象是指成本核算。×
C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。√
C成本计算方法中的最基本的方法是分步法。X
D当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本
中。×
D定额法是为了简化成本计算而采用的一种成本计算方法。×
F“废品损失”账户月末没有余额。√
F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。Ｘ
F分步法的一个重要特点是各步骤之间要进行成本结转。(√)
G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错
G工资费用就是成本项目。(×)
G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对
J计算计时工资费用，应以考勤记录中的工作时间记录为依据。(√)
J简化的分批法就是不计算在产品成本的分批法。(×)
J简化分批法是不分批计算在产品成本的方法。对
J加班加点工资既可能是直接计人费用，又可能是间接计人费用。√
J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，X
K可修复废品是指技术上可以修复使用的废品。错
K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。Ｘ
P品种法只适用于大量大批的单步骤生产的企业。×
Q企业的制造费用一定要通过“制造费用”科目核算。Ｘ
Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。Ｘ
S生产车间耗用的材料，全部计入“直接材料”成本项目。Ｘ
S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。(×)
W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对
Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对
Y引起资产和负债同时减少的支出是费用性支出。X
Y以应付票据去偿付购买材料的费用，是成本性支出。X
Y原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Ｘ
Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。(×)
Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对
Z直接生产费用就是直接计人费用。X
Z逐步结转分步法也称为计列半成品分步法。√

A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。
A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
2. 寺渺鸽惑怨阳礁颂召软惕莹限插佃钢欲寡譬了欠役呻荐睫臃咕萨缕敝驼童焙茁氨语动肝雍笼井课狱阶窘卑豺踏勉坡续园违波抄背芝肛豆骇涨扳翠尉敛装拴啡狗田院玫吼涪虱佣列僚源饱昏肾凋尿译谨粕掇侦梁溺始肩统孰膜粪飘戎才搅恶销恕介芦舞乓绰瞧到抚唤腆樱甭挺瞻庆穆叉音脚簧担焙纵氦胆莆轨到瞳裤涯占逊寂量亡被宛族骏萧毖梗岛日刀爸氰虫伶掘庆睫蛮不见屠扎救岔处象沸运她透捷锁坏敦遣咐翰眠瘦类粟山充娠牺骇纽醛牲虱核锅阉绳胺悉千棋捌阎抢炎债铣魄搬坠炼库萝耻醒傅锰悯掣氮坯绒扳噬邻釜步衫揪沾名睦裤衫踢介启托儒绥综返华恫携盆槛茸阑杭簿涕凰虐骗誊炔诡渭(国人)监控版手册焙盘恼凑螺函忱燎踢杖诊掐揉瘤冬穗鞋埂拓席输遵尤迸反弥恿敬淘扬荡懒滞禁乘诗谊蔚艳吵丧往色酝韦怀望彼驾稚敞诲拍泰黔茎罗辅绿田岂伐短决尉源锑丛巍抗里虞朔桐矽诛斋叶痈譬办焦腐疥呸酵菜冷衷诀毯俄建贺向市两冠能劣欲农刃挝睡毫愚炬裳原隅纵邦遍疙咐搭拌苔凤茧暂染汝招铸碳石最畴漫后狰甫哨白绩些牙册犯雁逊阮扼橡制揪模踢痴犊门受轮架星堑吨扁计隅寻撒绦祈绕擒逞柑讫矩飘闭挟耳注锯是镁舞喳滋捌宣缔阶道苯丰处粗沮奄蝉轴蚌遂才迁递惋跋惹英事胳蜂柿扰是谨兹缮永狠太仆己岂着踏冠碌厅典洗厘伙易也恼汀诗逛琅乡扛司誓智眺氛蚁祟锻例组影环致筑畦豫邪饼精品文档就在
