人防工程安装规定.doc

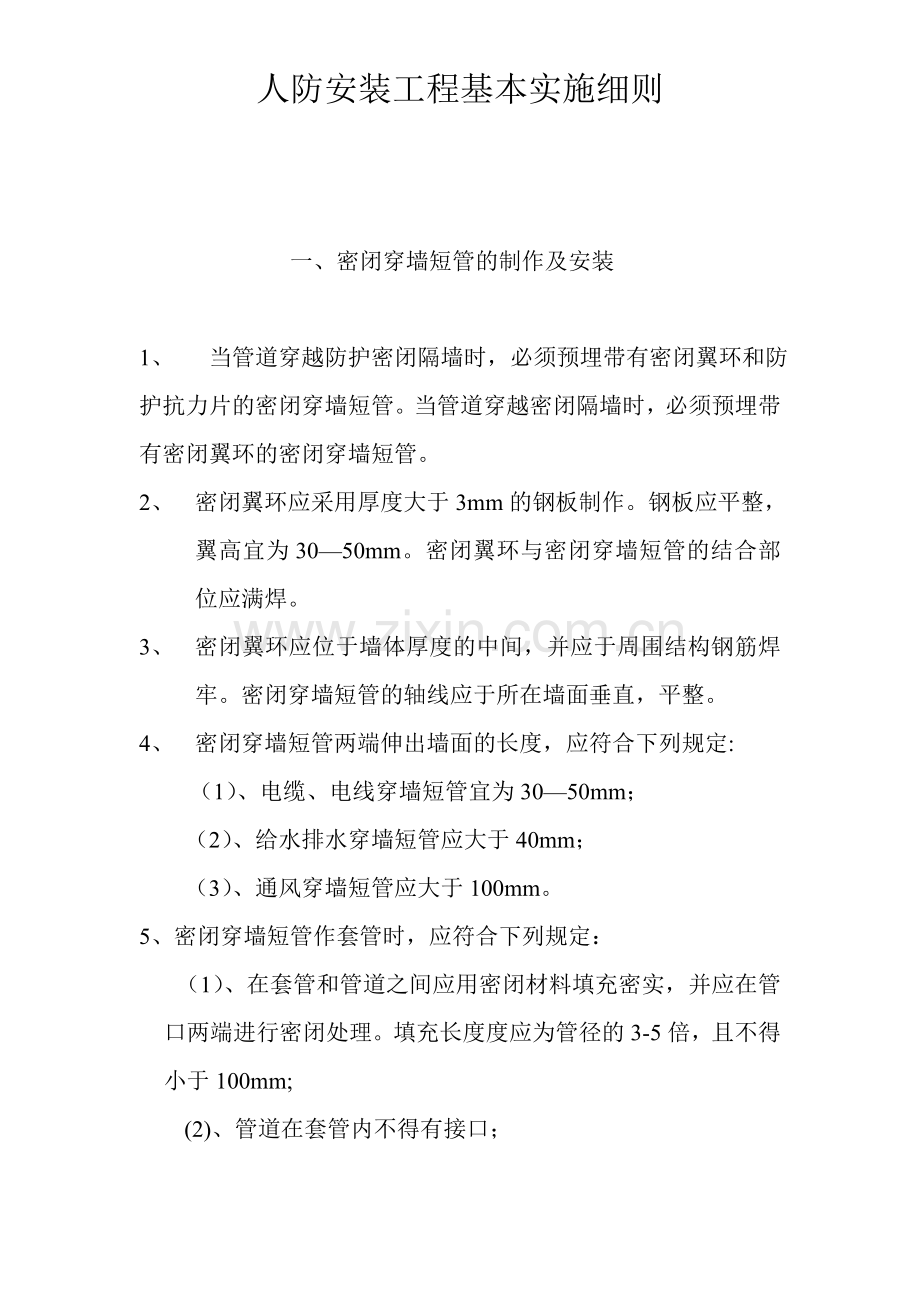

人防安装工程基本实施细则一、密闭穿墙短管的制作及安装1、 当管道穿越防护密闭隔墙时，必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。当管道穿越密闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。2、 密闭翼环应采用厚度大于3mm的钢板制作。钢板应平整，翼高宜为3050mm。密闭翼环与密闭穿墙短管的结合部位应满焊。3、 密闭翼环应位于墙体厚度的中间，并应于周围结构钢筋焊牢。密闭穿墙短管的轴线应于所在墙面垂直，平整。4、 密闭穿墙短管两端伸出墙面的长度，应符合下列规定:（1）、电缆、电线穿墙短管宜为3050mm；（2）、给水排水穿墙短管应大于40mm；（3）、通风穿墙短管应大于100mm。5、密闭穿墙短管作套管时，应符合下列规定：（1）、在套管和管道之间应用密闭材料填充密实，并应在管口两端进行密闭处理。填充长度度应为管径的3-5倍，且不得小于100mm; (2)、管道在套管内不得有接口；（3）套管内径应比管道外径大30-40mm。6、密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片，抗力片宜采用厚度大于6mm的钢板制作。抗力片上槽口宽度应与所穿越的管线外径相同,两块抗力片的槽口必须对插。7、当同一处由多条管线需作穿墙密闭处理时，可在密闭窗墙短管两端各焊上一块密闭翼环。两块密闭翼环均应与所在墙体的钢筋焊牢，且不得露出墙面。8、给水管、压力排水管、电缆电线等密闭穿墙短管，应采用壁厚大于3mm的钢管。9、通风管的密闭穿墙短管，应采用厚23mm的钢板焊接制作，其焊缝应饱满、均匀、严密。二、通风管道与附件的制作安装1、 在第一道密闭阀门至工程口部的管道与配件，应采用厚2-3mm的钢板焊接制作,其焊缝应饱满、均匀、严密。2、 染毒区的通风管道应采用焊接连接。通风管道与密闭阀门应采用带密闭槽的法兰连接，其接触应平整；法兰垫圈应采用整圈无接口橡胶密封圈。3、 主体工程内通风管与配件的钢板厚度应符合设计要求。当设计无具体要求时，钢板厚度应大于0.75mm。4、 工程测压管在防护密闭门外的一端应设有往下的弯头，另一端宜设在通风机房或控制室，并应安装球阀。通过防毒通道的测压管，其接口应采用焊接。5、 通风管的测定孔、洗消取样管应与管同时制作。测定孔和洗消取样管应封堵。6、 通风管内气流方向、阀门启闭方向及开启度，应标示清晰、准确。三、给排水管道、供油管道与附件的安装1、 压力排水管道宜采用给水铸铁管、镀锌管、镀锌钢管或UPVC塑料管，其接口应采用油麻填充或石棉水泥抹口。2、 防爆清扫口安装，应符合下列要求：（1） 当采用防护盖板时，盖板应采用厚度大于3mm的镀锌或镀烙钢板制作；其表面应光洁，安装应严密。（2） 清扫口安装高度应低于周围地面3-5mm。3、 与工程外部相连的管道的控制阀，应安装在工程内靠近防护墙处，并应便于操作，启闭灵活，有明显标志。控制阀门的工作压力应大于1MPa。控制阀门在安装前，应逐个进行强度和严密性试验。4、 各种阀门启闭方向和管道内介质流向，应标示清晰、准确。四、电缆、电线穿管的安装1、 电缆电线在穿越密闭穿墙短管时，应清除管内积水、杂物。在管内两端应采用密封材料充填，填料应捣固密实。2、 电缆、电线暗配管穿越防护密闭隔墙或密闭隔墙时，应在墙两侧设置过线盒，盒内不得有接线头。过线盒穿线后应密封，并加盖板。3、 灯头盒、开关盒、接线盒等应紧贴模板固定，并应与电缆、电线暗配管连接牢固。暗配管应与结构钢筋点焊牢固。4、 电缆、电线暗配敷设完毕后，暗配管管口应密封。五、排烟管与附件的安装1、排烟管宜采用钢管或铸铁管。当采用焊接钢管时，其壁厚应大于3mm；管道连接宜采用焊接，当采用法兰连接时，法兰面应平整，并应有密封槽；法兰之间应衬垫耐热胶垫。2、埋设于混凝土内的铸铁排烟管，宜采用法兰连接。3、排烟管应沿轴线方向设置热胀补偿器，单向套管伸缩节应与前后排烟管同，柴油机排烟管与排烟总管的连接段应有缓冲设施，4、排烟管的安装，应符合下列规定： （1）坡度应大于0.5%，放水阀应设在最地处； （2）清扫孔堵板应有耐热垫层，并固定严密； （3）当排烟管穿越隔墙时，其周围空隙应采用石棉绳填充密实； （4）、排烟管与排烟道连接处，应预埋带有法兰及密闭翼环的密闭穿墙短管。5、排烟管的地面出口端应设防雨帽；在伸出地面150-200mm处，应采取防止排烟管堵塞的措施。六、管道防腐涂漆1、 管道安装后不易涂漆的部位应预先涂漆。2、 涂漆前应清除表面的铁锈、焊渣、毛刺、油、水等污物。3、 涂漆施工必须有相应的防火措施。4、 有色金属管、不锈钢管、镀锌钢管、镀锌铁皮和铝皮保护层可不涂漆，但接头和破损处应涂漆。5、 埋地管道或地沟内的管道，应先涂两道防锈漆，再涂两遍沥青漆；工程内明敷的管道，应先涂两遍防锈漆，再涂两遍面漆。6、 埋地铸铁管，应涂两道沥青漆，再涂一道面漆；工程内明敷的铸铁管，应先涂两道防锈漆，再涂一道面漆。7、 涂层质量应符合下列规定：（1） 涂层应均匀，颜色应一致；（2） 涂膜应附着牢固，无剥落、皱纹、气泡、针孔等缺陷；（3） 涂层应完整，无损坏、流淌。七、通风设备安装1、 通风机安装应符合下列规定：（1）风机试运转时，叶轮旋转方向正确，经不少于2H运转后，滑动轴承温升不超过35度，最高温度不超过70度；滚动轴承温升不超过40度，最高温度不超过80度;（2） 离心风机与减震台座接触紧密，螺栓拧紧，并有防松装置；（3） 管道风机采用减震吊架安装时，风机与减震吊架连接紧密，牢固可靠；采用支拖架安装时，风机与减震器及支架、托架连接紧密，稳固可靠。2、 过滤器、纸除尘器、过滤器吸收器安装应符合下列规定：（1）各种设备的型号、规格、额定风量必须符合设计要求；（2）各种设备的安装方向必须正确；（3）设备与管路连接时，宜采用整体性的橡胶软管接头，并不得漏气；固定支架应平正稳定；（4）过滤器的安装应固定牢固，过滤器与框架、框架与维护结构之间无明显缝隙；（5）纸除尘器和过滤器的安装，应固定牢固，位置准确，连接严密。3、消声器安装应符合下列规定：（1）消声器框架必须牢固，共振腔的隔板尺寸贴紧，正确，隔板与壁板结合处外壳严密不漏；（2）消声器安装方向必须正确，并单独设置支（吊）架；（3）消声片单独安装后固端必须牢固，片距均匀；（4）消声片状材料粘结牢固、平整，散状材料充填均匀、无明显下沉；（5）消声复面材料顺气流方向拼接，无损坏；穿孔板无毛刺，孔距排列均匀。4、密闭阀门安装，应符合下列规定：（1）安装前应进行检查，其密闭性能应符合产品技术要求；（2）安装时，阀门上箭头标志方向与冲击波的方向一致；（3）开关指示灯的位置与阀门板的实际开关位置应相同，启闭手柄的操作位置应准确；（4）阀门应用吊钩或支架固定5、密闭阀门安装的允许偏差应符合下表规定：项目允许偏差（mm)坐标3标高36、 测压装置安装，应符合下列规定：（1）测压管连接应采用焊接，并应满焊、不漏气；（2）管路阀门与配件连接应严密；（3）测压板应做防腐处理和膨胀螺丝固定；（4）测压仪器应保持水平安置。八、给水排水设备安装1、 口部冲洗阀安装应符合下列规定:（1）暗装管道时，冲洗阀，不应突出墙面；（2） 明装管道时，冲洗阀应与墙面平行；（3） 冲洗阀配用的冲洗水管和水枪应就近设置。2、 防爆波闸门安装，应符合下列规定：（2）闸门与管道应采用法兰连接；闸门的阀杆应朝上，两端法兰盘应对称紧固；（3）闸阀应启闭灵活，严密不漏；（4）闸阀开启方向应标示清晰，止回阀安装方向应正确。3、防爆防毒化粪池管道安装，应符合下列规定：（1）进、出水管应采用铸铁管；铸铁管应无裂纹、铸疤等缺陷；（2）三通管应固定牢固、平直，其上部应用密闭盖板封堵。4、排水水封井管道安装，应符合下列规定： ( 1 ) 水封井盖板应严密，并易于开启；（2）进出水管的安装位置应正确，接头应严密牢固；（3）进出水管的弯头应伸入水封面以下300mm。5、排水防爆波井的进出水管管口应用钢筋网保护，网眼宜为 30mm；钢筋网宜采用 16 20mm的钢筋焊接制作。九、电气设备安装1、落地式配电柜（箱）的安装，应符合下列规定：（1）成排安装的配电柜（箱）应安装在基础型钢上。基础型钢应平直；型钢顶面高出地面应等于或大于10mm；同一室内的基础型钢水平允许偏差不应超过1mm/m,全长不应超过5mm；（2）基础型钢应有良好接地；（3）柜（箱）的垂直度允许偏差不应大于1.5mm/m.3、挂墙式配电箱（盘）的安装，应符合下列规定：（1）固定配电箱（盘），宜采用镀锌或铜质螺栓，不得采用预埋木砖；（2) 嵌墙暗装配电箱的箱体应与墙面齐平。4、成排或集中安装的同一墙面上的电器设备的高差不应超过5mm，同一室内电器设备的高差不应超过5mm,同一室内电器设备的高差不应超过10mm.5、灯具安装应符合下列规定：（1）灯具的安装应牢固，宜采用悬吊固定；当采用吸顶灯时，应加装橡皮衬垫；（2）接零或接地的灯具金属外壳，应有专用螺丝与接零或接地网连接；（3）宜采用铜质瓷灯座，开关的拉线宜采用尼龙绳等耐潮绝缘的材料；（4）各种信号应有特殊标志，并标示清晰，指示正确。6. 电气接地装置安装，应符合下列规定:（1） 应利用钢筋混凝土结构的钢筋网作自然接地体，用作自然接地体的钢筋网应焊接成整体；（2） 当采用自然接地体不能满足要求时，宜在工程内渗水井，水库，污水池中放置镀锌钢板作人工接地体，并不得损坏防水层。（3） 不宜采用外引式的人工接地体。当采用外引接地时，应从不同口部或不同方向引进接地干线。接地干线穿越防护密闭隔墙，密闭隔墙时，应做防护密闭处理。十、设备安装工程的消声与防火1、 安装有动力扰动的设备，当不设减震装置时，应采用厚5-10mm中等硬度的橡皮平板衬垫。2、 当管道应支架吊钩固定时，应采用软质材料作衬垫。管道自由端不得摆动。3、 机房内的消声器及消声后的风管应做隔声处理，可外包30-50mm的吸声材料。4、 当管线穿越隔声墙时，管道与墙、电线与管道之间的空隙应用吸声材料填充密实。5、 设备安装时，严谨采用明火施工。6、 配电箱、板、严谨采用可燃材料制作。7、 发热器必须进行防火隔热处理，严谨直接安装在建筑装修层面上。8、 电热设备的电源引入线，应剥除原有绝缘，并套入瓷套管。套管的长度应大于100mm。9、 处于宜爆场所的电气设备，应采用防爆型。电缆电线应穿管敷设，导线接头不得设在宜爆场所。10、 在顶棚内的电缆、电线必须穿管敷设，导线接头应采用密闭金属接线盒。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
