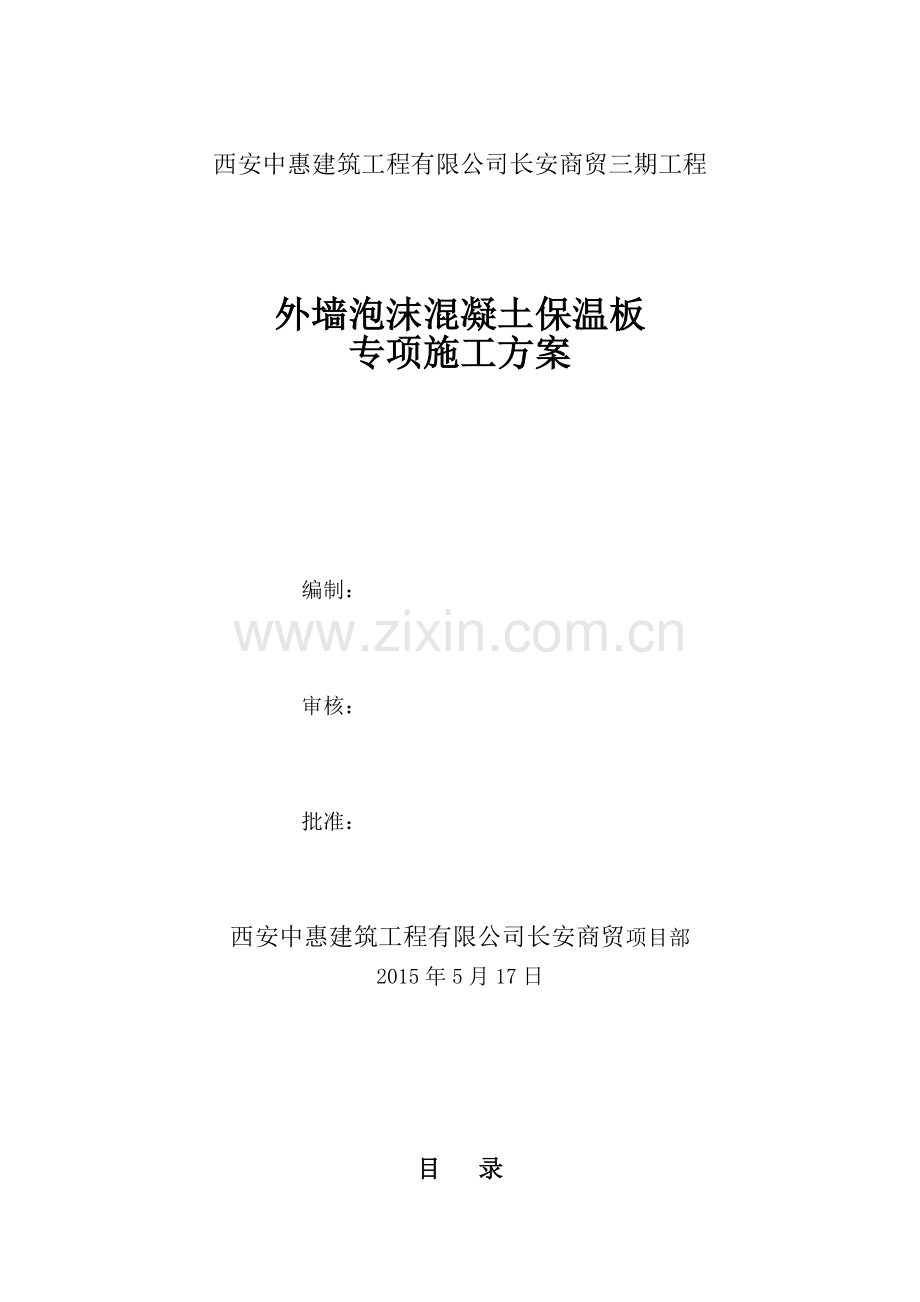

西安中惠建筑工程有限公司长安商贸三期工程

外墙泡沫混凝土保温板
专项施工方案

编制：

审核：

批准：

西安中惠建筑工程有限公司长安商贸项目部
2015年5月17日

目 录

一、 编制依据………………………………………………1
二、 工程概况………………………………………………1
三、 施工准备………………………………………………1
四、 外墙泡沫混凝保温板土施工 ……………………………………………2
五、 安全文明及时工.............................................6
六、 质量记录.…………………………………………………………………6

建筑节能专项施工方案

一、编制依据
1.施工合同、招标文件、施工图纸、施工组织设计。
2.《建筑节能工程施工质量验收规范》GB50411—2007
3.《建筑装饰装修工程质量验收规范》GB50210—2001
4、《RT泡沫混凝土》（Q/3201RTJN01-2008）
5、《泡沫混凝土砌块》（JC/T1062）
二、工程概况
工程名称：长安商贸中心三期“GOGO”街区综合楼工程
建设单位：西安兆恒实业发展有限公司
图纸设计单位：北京龙安华诚建筑设计有限公司
建设地点：陕西省西安市长安县西长安街路北
建设规模：项目总建筑面积65191m2,其中地上38993m2，地下26198m2，本项目1号公寓、2号公寓标准层开始外墙保温采用65厚泡沫混凝土。
三、施工准备：
1.材料及设备要求
①建筑节能工程使用的材料、设备等，必须符合设计要求及国家有关标准的规定。严禁使用国家明令禁止使用与淘汰的材料和设备。
对进场材料和设备的品种、规格、包装、外观和尺寸等进行检查验收，并经监理工程师确认，形成相应验收记录。
对材料和设备的质量证明文件进行核查，，并经监理工程师确认纳入工程技术档案。进入施工现场用于节能工程的材料和设备，应具有出厂合格证、中文证明书及相关性能检测报告。
对材料和设备应按规定在施工现场见证抽样复验。
建筑节能工程使用材料的燃烧性能等级和阻燃处理，应符合设计要求和现行国家标准之规定，不得对环境造成污染。
硅酸盐泡沫保温板技术要求： 1
　厚度65mm　 kg/m3200≤表观密度≥170kg/m3 抗压强度≥0.35Mpa 吸水率≤10%
2、 将节能分项工程的紧前工序作完作到位，并经验收合格；进场材料已验收合格。
3、 施工人员已进场且已进行了安全技术交底、入场三级教育等；技术交底及技术管理人员已调配到位。
四、外墙泡沫混凝保温板土施工：
4.1 工艺流程
基层清理→放泡沫混凝土板排布线→调制聚合物粘接砂浆→抹聚合物粘结砂浆→粘贴泡沫混凝土板→安装固定件→打磨和找平→抹底层聚合物砂浆→压入玻纤网格布→抹面层聚合物砂浆。
4.2施工工艺
4.2.1 基层处理
彻底清除基层墙体表面浮灰、油污、脱模剂、空鼓及风化物等影响粘贴强度的材料。
4.2.2 放泡沫混凝土板排布线
按泡沫混凝土板规格及组贴方法放排布线，且洞口四角处200mm宽范围内不得有接缝。
4.2.3 调制聚合物粘结砂浆
按产品使用说明书调制聚合物粘结砂浆，将配置的聚合物砂浆静置5分钟，在搅拌即可使用，且粘结砂浆在一小时内用完。
4.2.4 抹聚合物粘结砂浆
按泡沫混凝土板排布线先裁切好各种规格板材，在每块泡沫混凝土板周边50mm宽范围内抹厚10mm的专用粘结剂，然后再在分格区内抹直径为80～100mm，厚度10mm的灰饼，一般房间为卫生间石膏砂浆粘接剂，多水房间为聚合物砂浆粘接。
4.2.5 泡沫混凝土保温板端部及洞口边预粘玻纤网，其宽度为200mm，翻包部分宽度为80mm。 2
4.2.6 粘贴泡沫混凝土保温板
将泡沫混凝土保温板粘在墙上，然后用2m靠尺向墙上挤压，边挤压边找平，使粘结剂 由10厚压缩到3厚，挤出板边的粘结剂应及时清理干净，板的粘贴顺序为由下而上水平卧贴，竖向错缝粘贴，粘贴面积不得小于40%。
4.2.7 在墙拐角处应先排好尺寸裁好保温板，使其粘结时垂直交缝连接，保
证拐角处顺直。
4.2.8安装固定件
一般情况下泡沫混凝土保温板粘贴12h后可安装固定件，固定件整板不能少于4~5个，固定件进入泡沫混凝土保温板基层内的锚固深度≥50mm，钻孔深度60 mm，自攻螺丝应拧紧，塑料钉帽与挤塑板表面齐平或略拧低一些，确保钉尾与基层墙体充分锚固。
4.2.9 打磨和找平
对板接头不平处应进行打磨整平，然后对板面打毛或刷界面剂，以增强抹灰层与板的粘结效果。
4.2.10 抹底层聚合物砂浆
聚合物砂浆均匀涂抹在保温板上，厚度约2mm.
4.2.11 压入玻纤网格布
网格布要按工作面的长度要求剪裁，并留出搭接宽度。在门窗洞口四周玻纤网翻包，四角均应加贴一块加强网加强、整幅标准网在洞口周边翻包在加强网上。先抹2mm厚聚合物砂浆，整平后压入板端预贴的玻纤网，使浆泛出全部覆盖玻纤网，随后再大面积压入一层玻纤网，用力压入使浆泛出，盖不住处可再抹一薄聚合物砂浆，以盖住玻纤网为准。网应沿水平方向横铺，上下搭接80mm,左右搭接100mm，阴阳角相互搭接，各侧搭接不得小于200mm。
4.2.12 锚固件布置和其余细部做法参见陕2005J12图集做法。
4.2.13 质量标准
1）.主控项目：所有材料必须符合下述标准规定，连接方式，节点构造必须符合
3
设计要求。保温层厚度与构造作法应符合建筑节能设计要求，厚度均匀；保温层与墙体及各构造层之间必须粘结牢固，无脱层、空鼓、干裂现象。
2）.一般项目：表面平整洁净、接茬平整、线角顺直，垂直度必须符合验收规范要求，外观检查粘贴牢固，表面平整光滑无裂纹。
3）.允许偏差项目：
序号
项目
允许偏差
检查方法
1
表面平整
2
用2m靠尺加塞尺检查
2
立面垂直
3
用2m托线板检查
3
接缝高差
1
用直尺和塞尺检查
4
阴阳角方正
3
用200方尺检查
5
保温层厚度
≤3mm
用探针钢尺检查

锚固件的主要技术性能指标
项目
单位
指标
1
单个锚拴最大拉力（已考虑安全系数）
C25以上砼中≥0.6KN
2
单个锚拴对系统传热增加值W/K
≤0.004.
说明：1、锚固件应是不锈钢或表面经防锈处理的金属，塑料套管应用聚乙烯或聚丙烯等材料制成，不能使用回收的再生材料。

4
聚合物粘接砂浆指标
项 目
指 标
拉伸粘接强度，MPa
(与水泥砂浆)
常温状态
≥0.70
耐水
≥0.50
拉伸粘接强度，MPa
（与18±1kg/m3聚苯板）
常温状态
≥0.10，或保温板破坏
耐水
≥0.10，或保温板破坏
可操作时间，h
≥2
聚合物抹面砂浆技术指标
项 目
指 标
拉伸粘结强度，MPa
（与18±1kg/m3聚苯板）
常温状态
≥0.10，或保温板破坏
耐水
≥0.10，或保温板破坏
耐冻融
≥0.10，或保温板破坏
抗裂性

厚度5mm以下无裂纹
柔韧性
抗压强度/抗折强度（水泥基）
≤3.0
开裂应变（无水泥基），%
≥1.5
可操作时间，h
≥2

耐碱玻纤网性能要求
试验项目
性能指标
单位面积质量g/m2
≥130
耐碱断裂强力（经纬向）N/50mm
≥750
断裂应变（径纬向）%
≤5.0
耐碱断裂强力保留率（径纬向）%
≥50
说明：1、耐碱玻纤网应采用耐碱高分子化合物涂塑玻璃纤维网格布。
2、嵌缝密封膏应采用聚氨酯或硅酮型建筑密封膏，其性能应与相关材料相溶。 5
五、安全及文明施工：
1、进入工地必须坚持戴好安全帽，穿防滑鞋，高空作业系好安全带。
2、上操作凳前，应对凳子进行检查，确认稳定安全方可登高操作。
3、使用电动切割机，冲击钻、射钉枪等工具，在使用前，应对开关、电源、
线等部位进行检查和试运转，确认正常方可使用，严禁破皮漏电现象发生，
严禁带病运转，严禁违章作业。
4、建筑垃圾要作到自产自清，日产日清，下班场清，工完场清。
5、严禁从空中，从楼内向外向下抛扔任何东西，使用的工具应持牢或保管好，严禁高空坠落伤人事故发生，建筑垃圾一律要从施工电梯运下，堆放到指地
点。
六、质量记录：
1、原材及设备出厂合格证及检验报告，进场见证复试报告；
2、隐蔽、复核验收记录；
3、检验批质量评定记录；
4、性能及功能检验测试记录；
5、系统调试记录；
6、观感验收记录；
7、分项分部验收记录。
